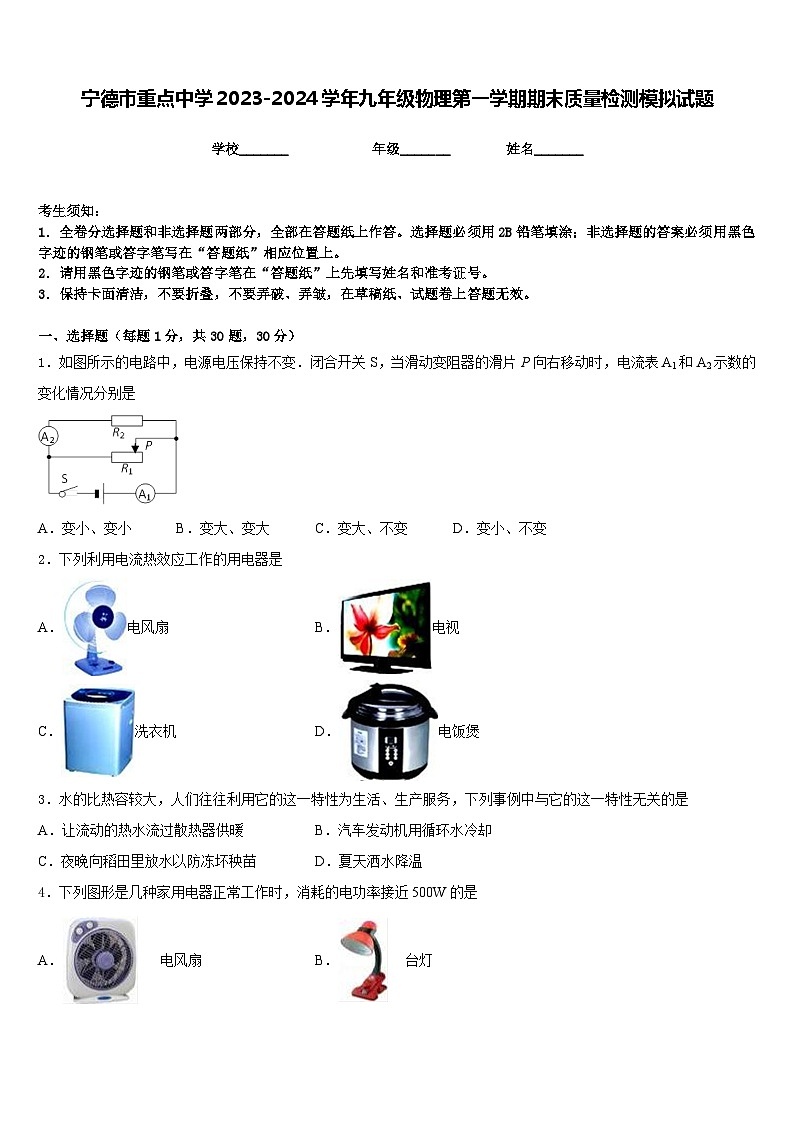

宁德市重点中学2023-2024学年九年级物理第一学期期末质量检测模拟试题含答案

这是一份宁德市重点中学2023-2024学年九年级物理第一学期期末质量检测模拟试题含答案，共8页。

学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．如图所示的电路中，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P向右移动时，电流表A1和A2示数的变化情况分别是
A．变小、变小B．变大、变大C．变大、不变D．变小、不变
2．下列利用电流热效应工作的用电器是
A．电风扇B．电视
C．洗衣机D．电饭煲
3．水的比热容较大，人们往往利用它的这一特性为生活、生产服务，下列事例中与它的这一特性无关的是
A．让流动的热水流过散热器供暖B．汽车发动机用循环水冷却
C．夜晚向稻田里放水以防冻坏秧苗D．夏天洒水降温

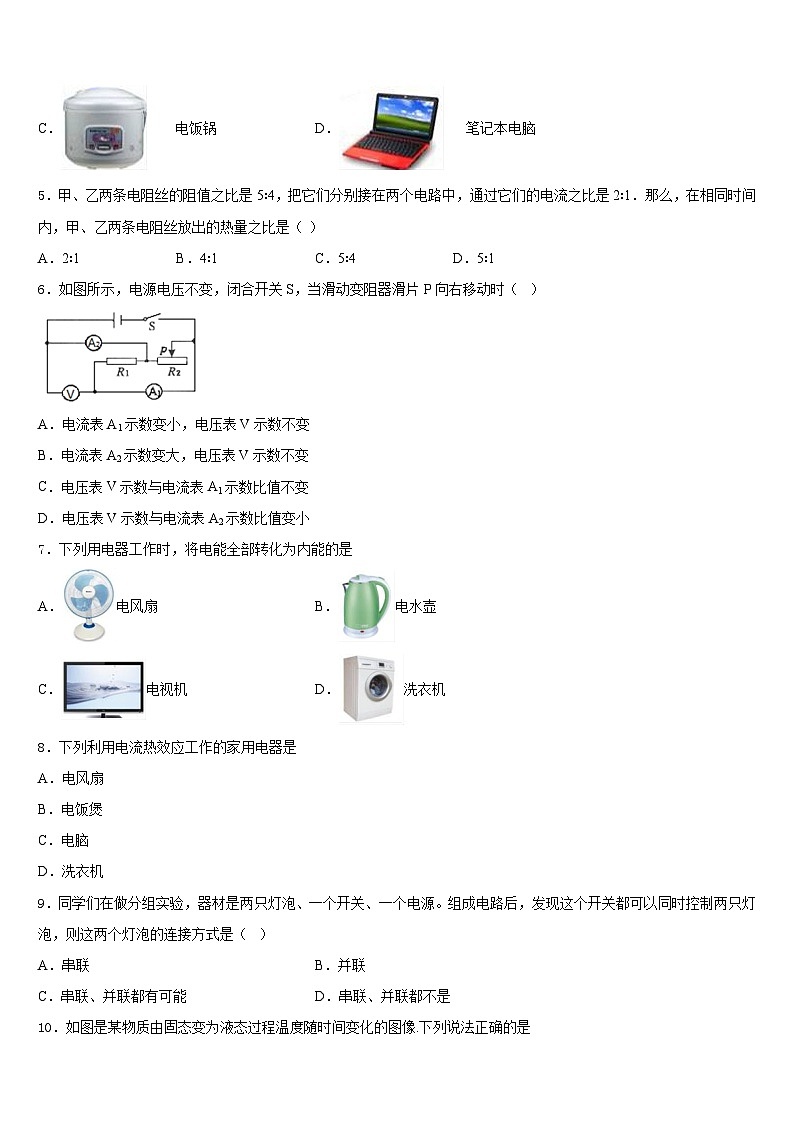

4．下列图形是几种家用电器正常工作时，消耗的电功率接近500W的是
A． 电风扇B． 台灯
C． 电饭锅D． 笔记本电脑
5．甲、乙两条电阻丝的阻值之比是5∶4，把它们分别接在两个电路中，通过它们的电流之比是2∶1．那么，在相同时间内，甲、乙两条电阻丝放出的热量之比是（ ）
A．2∶1B．4∶1C．5∶4D．5∶1
6．如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（ ）
A．电流表A1示数变小，电压表V示数不变
B．电流表A2示数变大，电压表V示数不变
C．电压表V示数与电流表A1示数比值不变
D．电压表V示数与电流表A2示数比值变小
7．下列用电器工作时，将电能全部转化为内能的是
A．电风扇B．电水壶
C．电视机D．洗衣机
8．下列利用电流热效应工作的家用电器是
A．电风扇
B．电饭煲
C．电脑
D．洗衣机
9．同学们在做分组实验，器材是两只灯泡、一个开关、一个电源。组成电路后，发现这个开关都可以同时控制两只灯泡，则这两个灯泡的连接方式是（ ）
A．串联B．并联
C．串联、并联都有可能D．串联、并联都不是

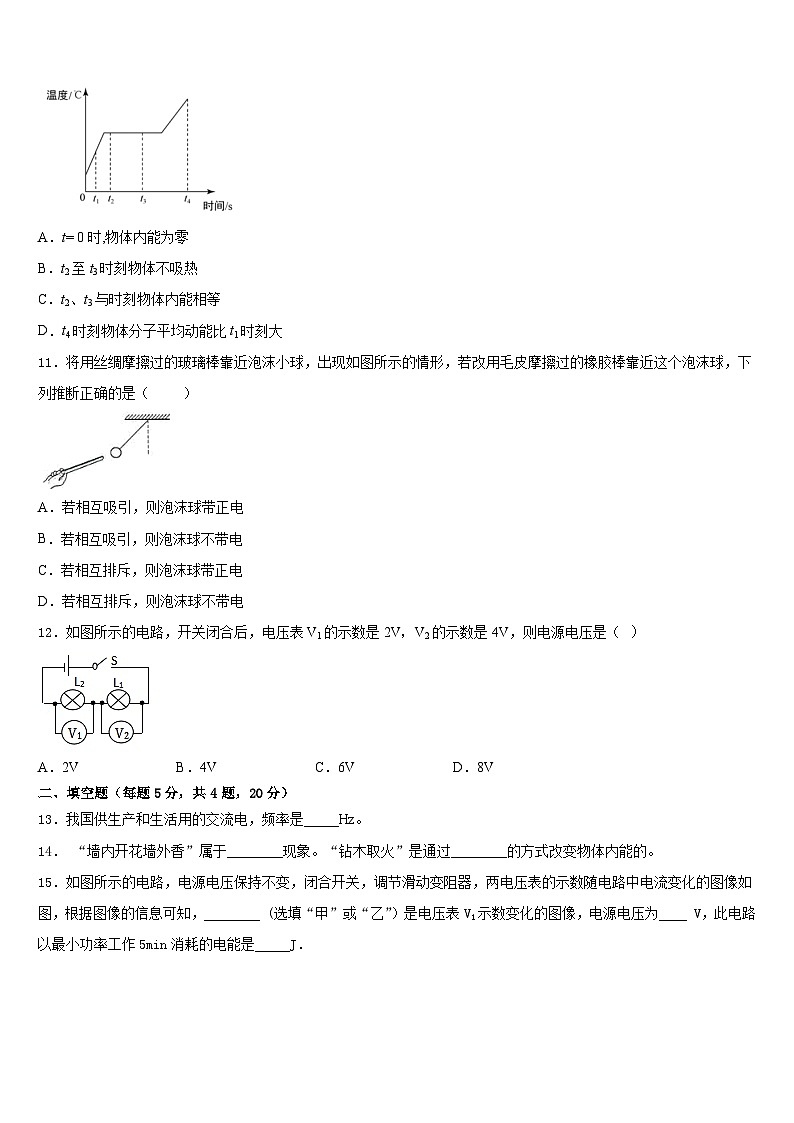

10．如图是某物质由固态变为液态过程温度随时间变化的图像.下列说法正确的是
A．t= 0时,物体内能为零
B．t2至t3时刻物体不吸热
C．t2、t3与时刻物体内能相等
D．t4时刻物体分子平均动能比t1时刻大
11．将用丝绸摩擦过的玻璃棒靠近泡沫小球，出现如图所示的情形，若改用毛皮摩擦过的橡胶棒靠近这个泡沫球，下列推断正确的是（ ）
A．若相互吸引，则泡沫球带正电
B．若相互吸引，则泡沫球不带电
C．若相互排斥，则泡沫球带正电
D．若相互排斥，则泡沫球不带电
12．如图所示的电路，开关闭合后，电压表V1的示数是2V，V2的示数是4V，则电源电压是（ ）
A．2VB．4VC．6VD．8V
二、填空题（每题5分，共4题，20分）
13．我国供生产和生活用的交流电，频率是_____Hz。
14． “墙内开花墙外香”属于________现象。“钻木取火”是通过________的方式改变物体内能的。
15．如图所示的电路，电源电压保持不变，闭合开关，调节滑动变阻器，两电压表的示数随电路中电流变化的图像如图，根据图像的信息可知，________ (选填“甲”或“乙”）是电压表V1示数变化的图像，电源电压为____ V，此电路以最小功率工作5min消耗的电能是_____J．
16．冷空气不断来袭，天气转凉，脸上涂些护肤霜后感觉寒风没那么刺骨．因为护肤霜__________（选填“减慢”或“加快”）蒸发吸热．从冰箱中取出的冻鱼在空气中放置一会儿，冻鱼身上出现一层白霜，又经过一段时间冻鱼身上的霜变成了水，此过程经历的物态变化是先__________后__________（填物态变化名称）．
三、实验题（共12分）
17．（4分）在“测量小灯泡电功率”的实验中，已知电源电压为3V，小灯泡的额定电压为2.5V．
(1) 连接电路时，开关应_____________．
(2) 闭合开关前，应先将滑动变阻器的滑片移到_________端(选填“A”或“B”)．闭合开关后，发现小灯泡不亮，电流表指针偏转，电压表示数为零，产生故障的原因可能是_________．若闭合开关后，发现灯泡不亮，电流表的示数为零，电压表的示数为3V，产生的故障的原因可能是__________________．
(3) 排除故障后，实验得到的数据如下表．在第1次实验中，小灯泡两端电压为2V时，电流表示数如图乙所示，则通过小灯泡的电流为_________A，此时小灯泡的实际功率为_____W．
(4) 由上表可知，小灯泡的额定功率为_________W．
(5) 某同学根据测出的三组数据求出各次电阻，发现灯泡不同电压下的电阻值不同，这是因为灯泡的电阻值与____________有关．
18．（4分）小明同学用如下图甲中所示实验器材测量小灯泡的电功率，小灯泡L的额定电压为3.8V。
(1)请在图甲中用笔画线代替导线将实验电路连接完整，要求滑片向左移动灯泡变暗（连线不交叉）；
（______）
(2)闭合开关，发现电压表指针偏转如图乙所示，其原因是_____；
(3)闭合开关前，滑动变阻器的滑片应置于_____（选填“左”或“右”）端。闭合开关，小灯泡不亮，两电表均无示数，现将电压表接在滑动变阻器两端时有示数，接在开关两端时无示数，则电路故障是_____；
(4)排除故障后，闭合开关S，调节滑动变阻器的滑片P至图甲中所示位置时，电压表示数为2.5V，若他想测量小灯泡的额定功率，此时应将滑片P向_____端移动（选填“左”或“右”）；
(5)小灯泡正常发光时电流表的示数如图丙所示，则通过小灯泡的电流为_____A，该小灯泡的额定功率是_____W。老师告诉小明，电压表工作时内部其实有微弱的电流流过，由此可知所测得的额定功率偏_____（选填“大”或“小”）；
(6)在实验过程中，电压表发生故障，现增加电阻箱和单刀双掷开关，设计了如图A、B两种方案，则能测出灯泡额定功率的方案是_____。
19．（4分）利用图甲进行“测量未知电阻”的实验：
(1)连接电路时，应将开关_____。
(2)电路检查无误后，闭合开关，改变电阻Rx两端的电压，进行了三次测量。其中某次实验中电压表示数如图乙所示，电压表读数为_____V，此时电流表的示数为0.5A，则电阻Rx的阻值是_____Ω。
(3)将电阻Rx换成小灯泡，重复上述实验，发现几次实验测得的小灯泡的电阻相差比较大，原因可能是_____。
四、作图题（共16分）
20．（8分）根据图中通电螺线管的 N 极，标出磁感线方向，并在括号内标出电源的正、负极．
（________）
21．（8分）如图所示，用细线拴住橡皮作圆周运动，请画出橡皮所受重力的示意图；
（_____________）
五、计算题（共22分）
22．（10分）如图甲是一电子拉力计原理图，硬质弹簧右端和金属滑片P固定在一起（P与R间的摩擦不计）。电压表量程为0~3V，a、b是一根长为L=6cm的均匀电阻丝，阻值R=30Ω，电阻丝的电阻与长度成正比。电源电压恒为U=6V，不施加拉力时滑片P位于a端：
(1)R0在电路中的作用是保护电路，要保证电压表能正常工作，计算R0的最小值；
(2)已知该弹簧伸长的长度与所受拉力F间的关系如图乙所示，若R0=45Ω，当电压表的示数为1.6V时，计算作用在拉环上水平向右的拉力和此拉力器拉力的量程。
23．（12分）我国自行生产的高性能汽油和电力混合动力车，车辆的部分参数如下表所示，
（1）汽车在平直的公路上以汽油机为动力匀速行驶时，若受到的阻力恒为2000N，则汽车的最高速度为多少m/s?
（2）若某次行驶过程中，电动机消耗电能2kW · h，则其输出的机械能为多少J？若这些机械能由汽油机输出，至少需要燃烧多少kg的汽油？（保留一位小数，汽油的热值为4.6 × 107J/kg）
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、D
3、D
4、C
5、D
6、C
7、B
8、B
9、C
10、D
11、B
12、C
二、填空题（每题5分，共4题，20分）
13、50
14、扩散 做功
15、甲 6 360
16、减慢 凝华 熔化
三、实验题（共12分）
17、断开 A 灯泡短路 灯泡断路 0.2 0.4 0.55 温度
18、 电压表的正负接线柱接反了 左 滑动变阻器开（断）路 右 0.3 1.14 大 A
19、断开 2.5 5 灯丝电阻会随温度的变化而变化
四、作图题（共16分）
20、见解析所示
21、
五、计算题（共22分）
22、 (1)30Ω；(2)400N，0~600N
23、（1）27m/s；（2）0.4kg；
实验次数
电压表示数U/V
电流表示数I/A
小灯泡电功率P/W
1
2.0
2
2.5
0.22
0.55
3
2.8
0.24
0.67
发动机类型
内能或电能转化为机械能的效率
发动机最大输出功率/
汽油机
30％
54
电动机
80%
30
