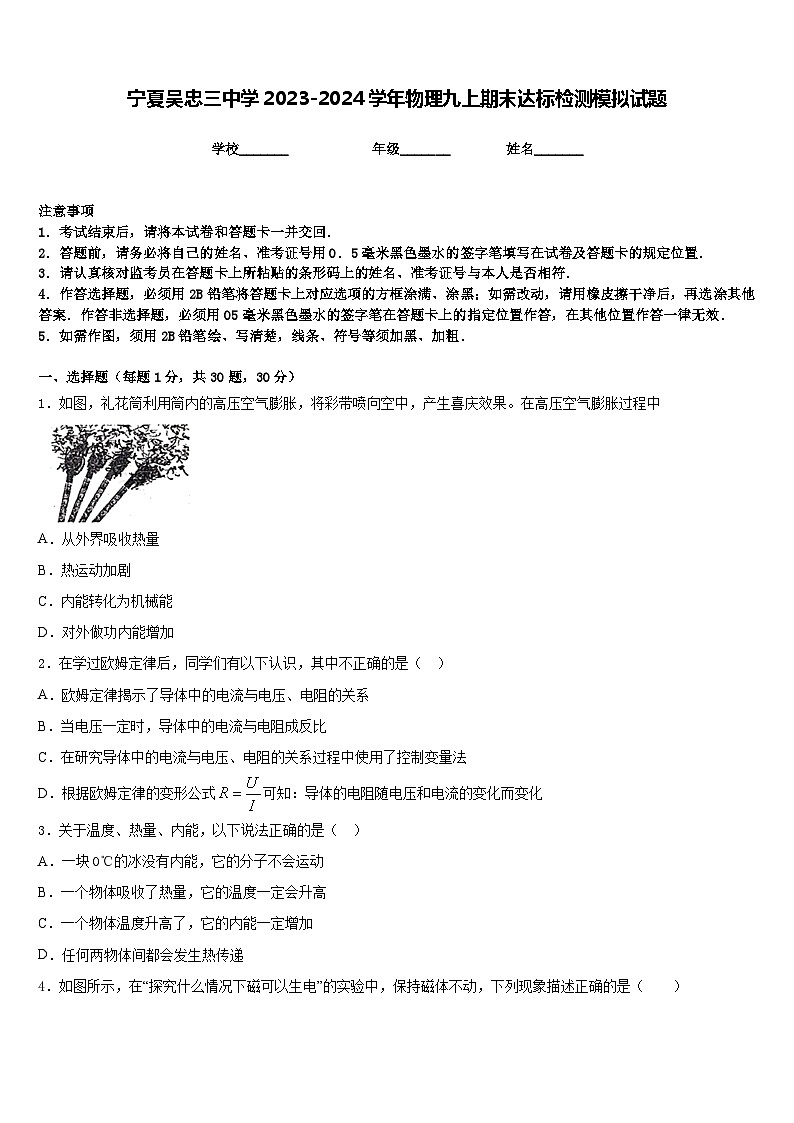

宁夏吴忠三中学2023-2024学年物理九上期末达标检测模拟试题含答案

这是一份宁夏吴忠三中学2023-2024学年物理九上期末达标检测模拟试题含答案，共8页。试卷主要包含了关于磁场与磁感线的描述错误的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．如图，礼花筒利用筒内的高压空气膨胀，将彩带喷向空中，产生喜庆效果。在高压空气膨胀过程中
A．从外界吸收热量
B．热运动加剧
C．内能转化为机械能
D．对外做功内能增加
2．在学过欧姆定律后，同学们有以下认识，其中不正确的是（ ）
A．欧姆定律揭示了导体中的电流与电压、电阻的关系
B．当电压一定时，导体中的电流与电阻成反比
C．在研究导体中的电流与电压、电阻的关系过程中使用了控制变量法
D．根据欧姆定律的变形公式可知：导体的电阻随电压和电流的变化而变化
3．关于温度、热量、内能，以下说法正确的是（ ）
A．一块0℃的冰没有内能，它的分子不会运动
B．一个物体吸收了热量，它的温度一定会升高
C．一个物体温度升高了，它的内能一定增加
D．任何两物体间都会发生热传递

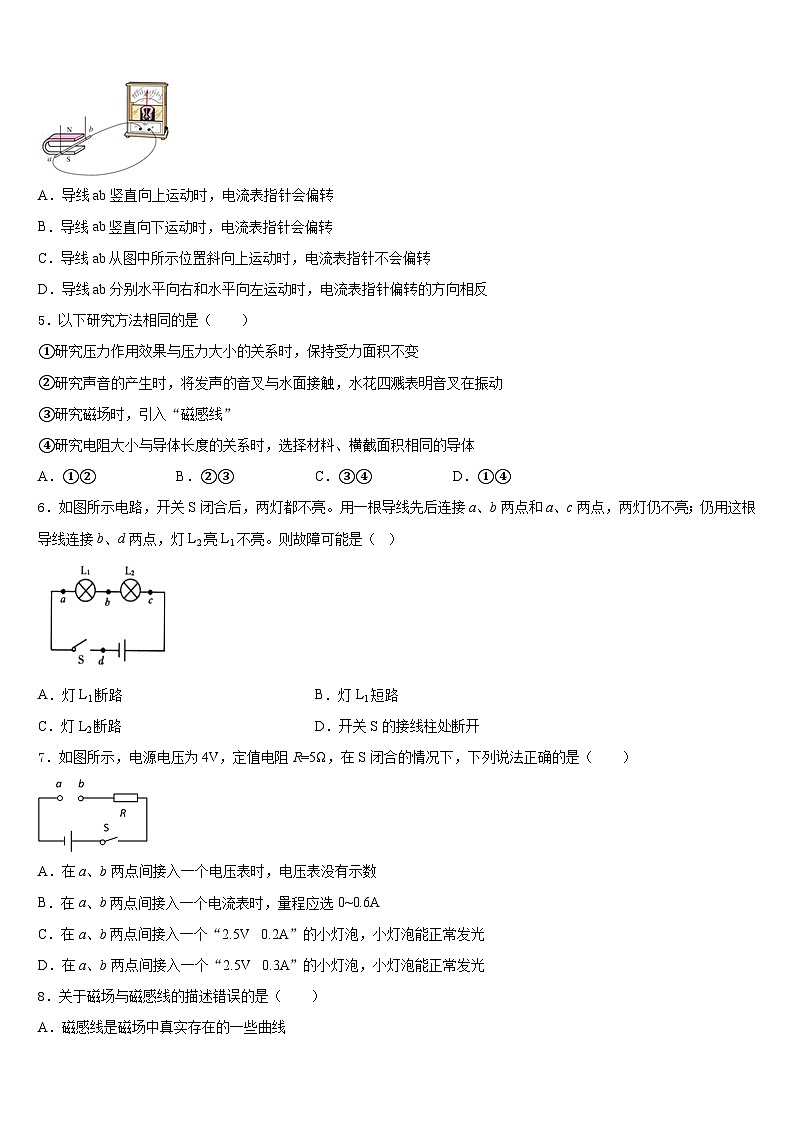

4．如图所示，在“探究什么情况下磁可以生电”的实验中，保持磁体不动，下列现象描述正确的是（ ）
A．导线ab竖直向上运动时，电流表指针会偏转
B．导线ab竖直向下运动时，电流表指针会偏转
C．导线ab从图中所示位置斜向上运动时，电流表指针不会偏转
D．导线ab分别水平向右和水平向左运动时，电流表指针偏转的方向相反
5．以下研究方法相同的是（ ）
①研究压力作用效果与压力大小的关系时，保持受力面积不变
②研究声音的产生时，将发声的音叉与水面接触，水花四溅表明音叉在振动
③研究磁场时，引入“磁感线”
④研究电阻大小与导体长度的关系时，选择材料、横截面积相同的导体
A．①②B．②③C．③④D．①④
6．如图所示电路，开关S闭合后，两灯都不亮。用一根导线先后连接a、b两点和a、c两点，两灯仍不亮；仍用这根导线连接b、d两点，灯L2亮L1不亮。则故障可能是（ ）
A．灯L1断路B．灯L1短路
C．灯L2断路D．开关S的接线柱处断开
7．如图所示，电源电压为4V，定值电阻R=5Ω，在S闭合的情况下，下列说法正确的是（ ）
A．在a、b两点间接入一个电压表时，电压表没有示数
B．在a、b两点间接入一个电流表时，量程应选0~0.6A
C．在a、b两点间接入一个“2.5V 0.2A”的小灯泡，小灯泡能正常发光
D．在a、b两点间接入一个“2.5V 0.3A”的小灯泡，小灯泡能正常发光

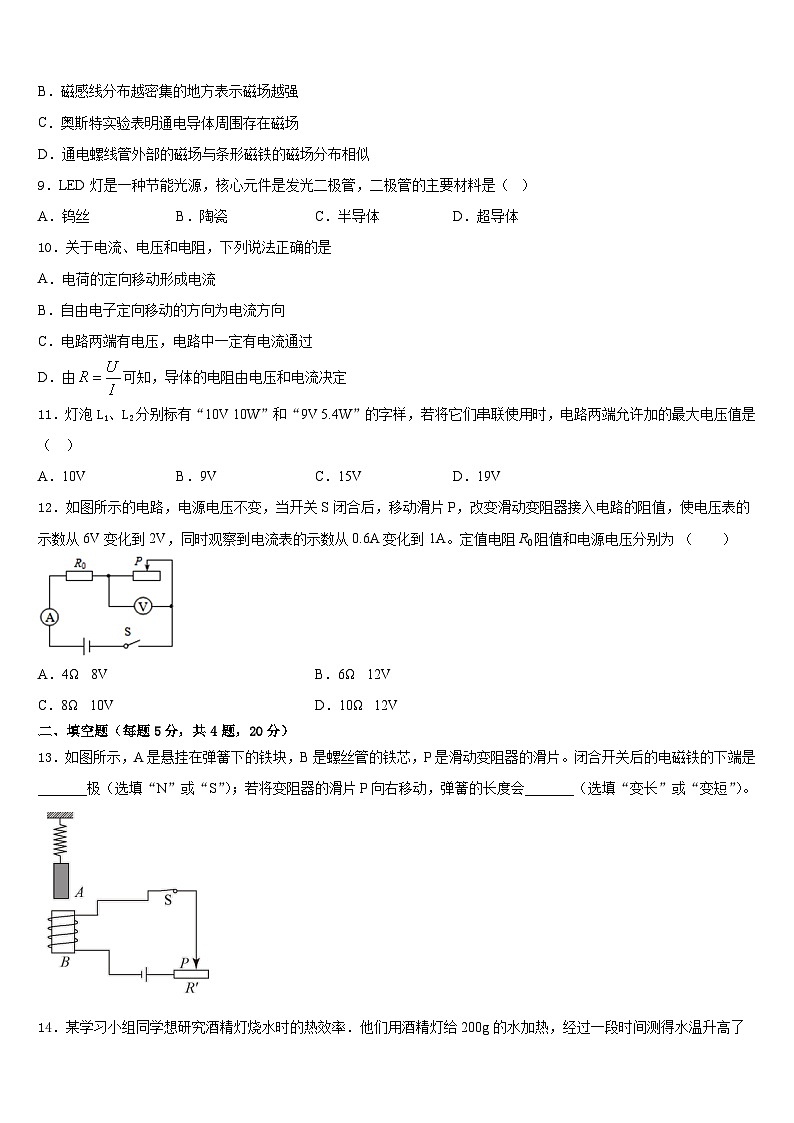

8．关于磁场与磁感线的描述错误的是（ ）
A．磁感线是磁场中真实存在的一些曲线
B．磁感线分布越密集的地方表示磁场越强
C．奥斯特实验表明通电导体周围存在磁场
D．通电螺线管外部的磁场与条形磁铁的磁场分布相似
9．LED灯是一种节能光源，核心元件是发光二极管，二极管的主要材料是（ ）
A．钨丝B．陶瓷C．半导体D．超导体
10．关于电流、电压和电阻，下列说法正确的是
A．电荷的定向移动形成电流
B．自由电子定向移动的方向为电流方向
C．电路两端有电压，电路中一定有电流通过
D．由可知，导体的电阻由电压和电流决定
11．灯泡L1、L2分别标有“10V 10W”和“9V 5.4W”的字样，若将它们串联使用时，电路两端允许加的最大电压值是（ ）
A．10VB．9VC．15VD．19V
12．如图所示的电路，电源电压不变，当开关S闭合后，移动滑片P，改变滑动变阻器接入电路的阻值，使电压表的示数从6V变化到2V，同时观察到电流表的示数从0.6A变化到1A。定值电阻R0阻值和电源电压分别为 （ ）
A．4Ω 8VB．6Ω 12V
C．8Ω 10VD．10Ω 12V
二、填空题（每题5分，共4题，20分）
13．如图所示，A是悬挂在弹簧下的铁块，B是螺丝管的铁芯，P是滑动变阻器的滑片。闭合开关后的电磁铁的下端是_______极（选填“N”或“S”）；若将变阻器的滑片P向右移动，弹簧的长度会_______（选填“变长”或“变短”）。
14．某学习小组同学想研究酒精灯烧水时的热效率．他们用酒精灯给200g的水加热，经过一段时间测得水温升高了50℃、消耗了7.0g酒精．水的比热容为4.2×103J/（kg·℃），酒精的热值为3×107J/kg．求：
（1）此过程中水的内能变化了________J；
（2）7.0g酒精完全燃烧放出的热量________J；
（3）酒精灯烧水时的热效率________%；
15．照明电路中的白炽灯和开关是_____联的；洗衣机、电视机、电冰箱等家用电器之间是_____联的．
16．从微观角度来看，电流通过一段电路时，自由电荷在电场力的作用下发生定向移动，电场力对自由电荷做功。设一段电路两端的电压为U，通过该导体的电流为I，在时间t内通过这段电路任意横截面的电荷量为q，这相当于时间t内将电荷q由这段电路的一端移动到另一端，电场力所做的功W=qU。根据q=It可推导出电流做功的公式：W=_______（用题中已有字母表示）
三、实验题（共12分）
17．（4分）小明在“测小车的平均速度”的实验中，设计了如图所示的实验装置：小车从带刻度的斜面顶端 由静止下滑，图中的圆圈是小车到达 A、B、C 三处时电子表的(显示数字分别表示“小时：分：秒”)
(1)AB间的距离：＝_______ cm；
(2)小车在 BC间的平均速度 ＝_______ m/s。
18．（4分）为了探究并联电路的电流规律，同学设计了如图所示的电路进行实验：
（1）刘扬小组实验试触时电流表的指针扫过有刻度的地方，偏转到右侧没有刻度的地方（如图所示），出现这种情况的原因是电流表的_________________________．
（2）纠正了实验操作的错误后，刘扬小组顺利进行了实验得出了并联电路的电流规律是干路电流等于各支路电流之和．张洪小组的实验中记录的数据见上表，也得出实验结论．请你分析张洪小组实验方案的不足_________________．
（3）为了验证结论的普遍性，张洪小组采用了更换不同规格的小灯泡的方法进行实验，他还可以采用的方法是_____________．
19．（4分）如图所示电路，是某学校楼道自动控制照明系统，R3是一光敏电阻，其阻值随“光照度E“的增大而减小，且成反比，其具体关系如下表所示（光照度E的单位是：勒克斯，符号Lx：光越强，光照度越大），
（1）根据表格中数据写出光敏电阻的阻值R3与光照度E的函数关系式_________________;
（2）当线圈中电流减小至10mA时，电磁继电器衔铁被弹簧拉起，启动照明系统，利用该装置可以实现当光照度低至某一设定值E0 Lx时，照明系统内照明灯自动工作。
若已知控制电路电源电压Uv，电磁继电器线圈电阻为R1Ω.滑动变阻器最大阻值为R2Ω。闭合开关，把滑片移到b端，则可得到照明系统启动时的光照度E0=______________。
四、作图题（共16分）
20．（8分）按照图甲中的电路图，把图乙中的电路元件连接成实物电路。
（____）
21．（8分）如图所示，用笔画线代替导线完成电路。要求：两灯并联，开关控制干路，电流表测量灯泡L1的电流，导线不能交叉。
（____）
五、计算题（共22分）
22．（10分）如图所示，电源电压和灯L的电阻保持不变，定值电阻R1＝20Ω，灯L标有“6V 3W”字样。电流表量程为0～0.6A，电压表量程为0～15V，求：
（1）灯泡L的电阻为多少？
（2）将滑动变阻器的滑片移到b端，闭合开关S1、S2、S3时，电压表的示数为6V，电流表的示数为0.4A，滑动变阻器R2的最大阻值为多少？
（3）在确保电路安全的情况下，电路消耗的最小功率与最大电功率之比为多少？（不考虑电路中无电流通过的情况）。
23．（12分）某电热水壶内部电热丝的阻值为40 Ω，接在电路中后通过的电流为5 A，通电8 min，能够将2 kg水从20℃加热到70℃.不计温度对电阻的影响，已知水的比热容为4.2×103J/（kg·℃），求：
（1）这壶水吸收的热量；
（2）此电热水壶的热效率.
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、D
3、C
4、D
5、D
6、D
7、D
8、A
9、C
10、A
11、C
12、D
二、填空题（每题5分，共4题，20分）
13、N 变短
14、4.2×104 2.1×105 20
15、串；并
16、UIt
三、实验题（共12分）
17、40.0 0.5
18、电流表的量程选小了 只进行一次实验，实验次数太少，不具有普遍性 更换电压不同的电源
19、
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）12Ω；（2）60Ω；（3）5：36。
23、（1）4.2×105J （2）87.5%
电流I1/A
电流I2/A
电流I/A
第一次测量
0.16
0.24
0.40
光照度E/Lx
0.5
1
1.5
2
2.5
3
光敏电用R3阻值/Ω
60
30
20
15
12
10
