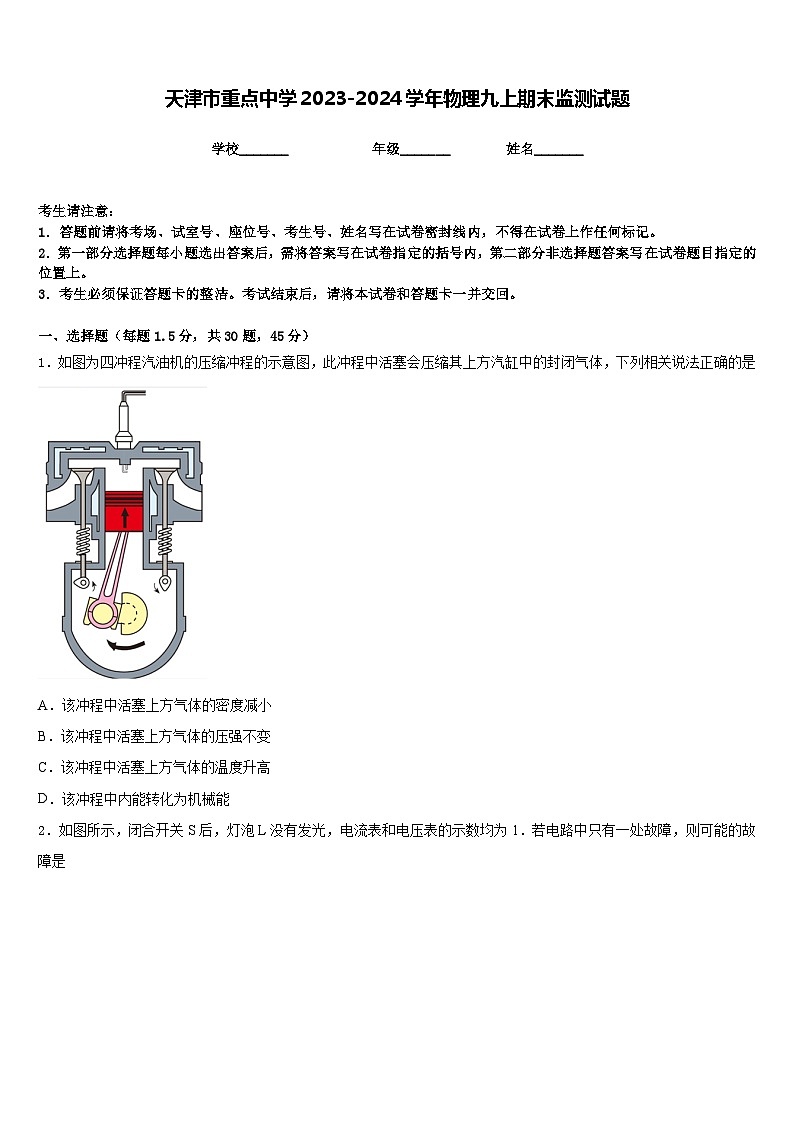

天津市重点中学2023-2024学年物理九上期末监测试题含答案

这是一份天津市重点中学2023-2024学年物理九上期末监测试题含答案，共13页。试卷主要包含了考生必须保证答题卡的整洁，如图是某取暖器的工作电路图等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．如图为四冲程汽油机的压缩冲程的示意图，此冲程中活塞会压缩其上方汽缸中的封闭气体，下列相关说法正确的是
A．该冲程中活塞上方气体的密度减小
B．该冲程中活塞上方气体的压强不变
C．该冲程中活塞上方气体的温度升高
D．该冲程中内能转化为机械能

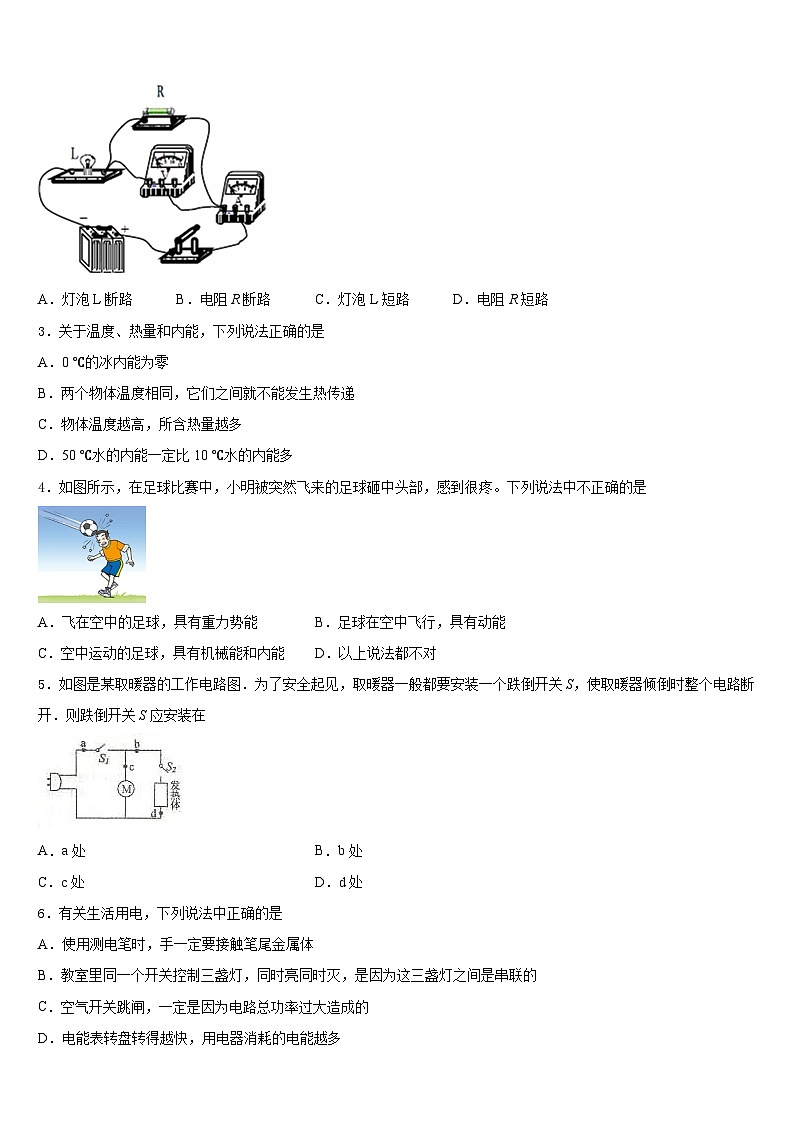

2．如图所示，闭合开关S后，灯泡L没有发光，电流表和电压表的示数均为1．若电路中只有一处故障，则可能的故障是
A．灯泡L断路B．电阻R断路C．灯泡L短路D．电阻R短路
3．关于温度、热量和内能，下列说法正确的是
A．0 ℃的冰内能为零
B．两个物体温度相同，它们之间就不能发生热传递
C．物体温度越高，所含热量越多
D．50 ℃水的内能一定比10 ℃水的内能多
4．如图所示，在足球比赛中，小明被突然飞来的足球砸中头部，感到很疼。下列说法中不正确的是
A．飞在空中的足球，具有重力势能B．足球在空中飞行，具有动能
C．空中运动的足球，具有机械能和内能D．以上说法都不对
5．如图是某取暖器的工作电路图．为了安全起见，取暖器一般都要安装一个跌倒开关S，使取暖器倾倒时整个电路断开．则跌倒开关S应安装在
A．a处B．b处
C．c处D．d处
6．有关生活用电，下列说法中正确的是
A．使用测电笔时，手一定要接触笔尾金属体
B．教室里同一个开关控制三盏灯，同时亮同时灭，是因为这三盏灯之间是串联的
C．空气开关跳闸，一定是因为电路总功率过大造成的
D．电能表转盘转得越快，用电器消耗的电能越多

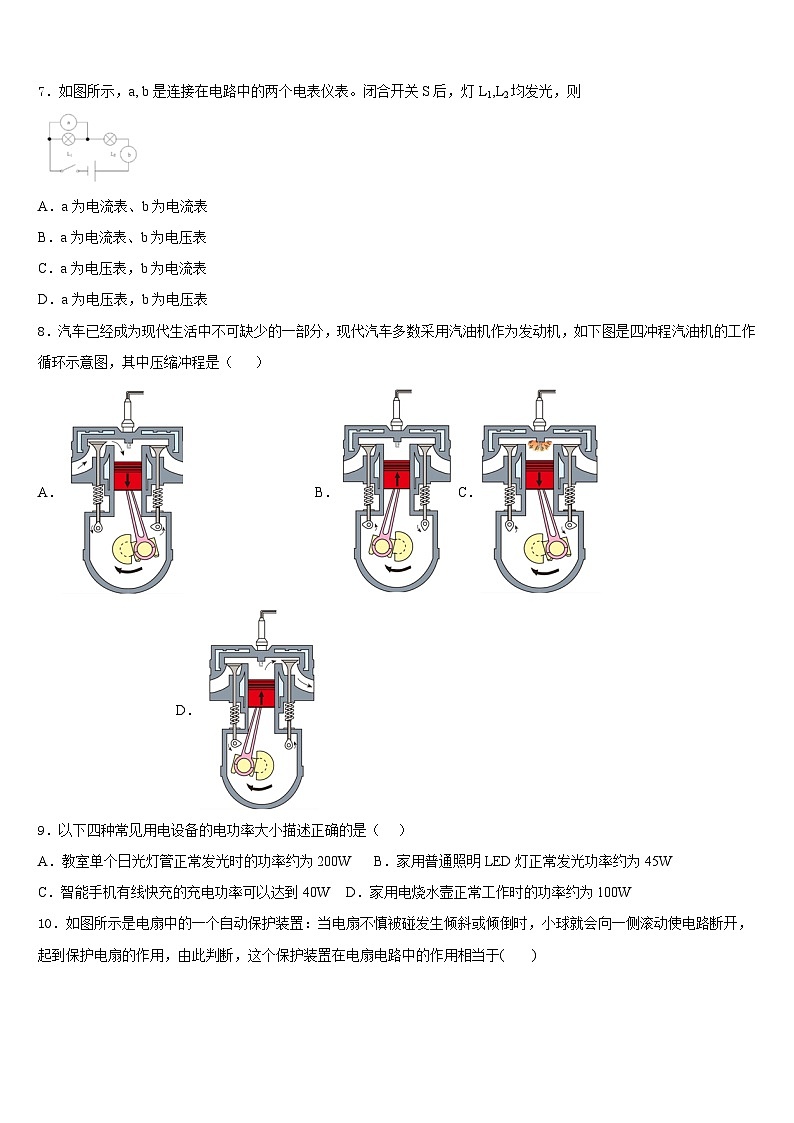

7．如图所示，a, b是连接在电路中的两个电表仪表。闭合开关S后，灯L1,L2均发光，则
A．a为电流表、b为电流表
B．a为电流表、b为电压表
C．a为电压表，b为电流表
D．a为电压表，b为电压表
8．汽车已经成为现代生活中不可缺少的一部分，现代汽车多数采用汽油机作为发动机，如下图是四冲程汽油机的工作循环示意图，其中压缩冲程是（ ）
A．B．C．D．
9．以下四种常见用电设备的电功率大小描述正确的是（ ）
A．教室单个日光灯管正常发光时的功率约为200WB．家用普通照明LED灯正常发光功率约为45W
C．智能手机有线快充的充电功率可以达到40WD．家用电烧水壸正常工作时的功率约为100W
10．如图所示是电扇中的一个自动保护装置：当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护电扇的作用，由此判断，这个保护装置在电扇电路中的作用相当于( )
A．开关
B．导线
C．电源
D．用电器
11．如图先闭合开关，再闭合开关，相同时间内，电路中消耗的电能将（ ）
A．增大B．减小C．不变D．无法判断
12．手机无线充电方便了人们的生活，其中电磁感应无线充电是应用最多的无线充电方案．如图所示，它的原理是送电线圈通过一定频率的交流电，线圈的周围形成交变的磁场，通过电磁感应在受电线圈中产生一定的感应电流，从而将能量从发射端转移到接收端．下列选项中和受电线圈工作原理相同的是（ ）
A．扬声器B．.电磁继电器C．.动圈式话筒D．.电动机
13．下列不属于电学单位的是
A．欧姆B．瓦特C．帕斯卡D．焦耳
14．如图所示，电源电压保持不变。只闭合开关S1，电流表和电压表均有示数，若再闭合开关 S2，则下列说法正确的是
A．电流表示数变大，电压表示数变小
B．电流表示数变小，电压表示数不变
C．电压表示数与电流表示数的比值变小
D．电压表示数与电流表示数的比值不变
15． “华为”是“中国制造”向“中国智造”发展的典型代表,是中国智慧和民族精神的缩影．今年，华为公司突破重重困难率先在全球布局5G通信．任正非说，5G信号比3G、4G快三四十倍，也就是在相同时间内传输的信息更多，“传输的信息更多”，最主要的原因应是5G信号
A．传输信息更加稳定B．使用的电磁波频率更高
C．使用模拟信号进行通信D．在真空中的传播速度大于光速
16．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示，下列说法正确的是( )
A．A的电阻值为6.25Ω
B．A和B串联，电路中电流为0.4A时，A．B的电压之比为5:4
C．A和B并联在电压为2.5V的电源两端，A．B的电功率之比为5:4
D．当A和B串联，两者电阻相同时，电源电压为3V
17．ɑ、b两个磁极之间有一个小磁针，小磁针静止时的指向如下图所示，则（ ）
A．ɑ是S极，b是N极B．ɑ是N极，b是S极C．ɑ、b都是N极D．ɑ、b都是S极
18．农村建房时，常利用如图所示的简易滑轮提升建材。在一次提升建材的过程中，建筑工人用400N的拉力，将重600N的建材在10s内匀速提高3m。不计绳重及摩擦，则下列判断正确的是（ ）
A．该滑轮的机械效率η=75%B．滑轮所做的有用功为1200J
C．滑轮自身的重力为100ND．绳子自由端移动的距离大小为3m
19．如图AOB是光滑轨道，A点的高度H大于B点的高度，让小球从A点由静止开始自由滑下，沿轨道AOB到达B点后离开（不计空气阻力）．则小球离开B点后的运动轨迹最符合实际的是
A．aB．bC．cD．d
20．关于热值和热机效率的描述，下列说法正确的是
A．燃料燃烧越充分，燃料的热值就越大B．燃料燃烧释放的热量越多，燃料的热值就越大
C．热机里燃料燃烧越充分，热机效率越高D．热机里燃烧的燃料越少，热机效率越高
21．如图所示的电路，当开关S闭合后（ ）
A．若甲表是电压表，乙表是电流表，则电阻R1、R2并联
B．若甲表是电流表，乙表是电流表，则电阻R1、R2串联
C．若甲表是电压表，乙表是电压表，则电阻R1、R2串联
D．若甲表是电流表，乙表是电压表，则电阻R1、R2并联
22．下面哪一个现象的描述能说明分子在不停地无规则运动
A．冬天，瑞雪飘飘B．秋天，落叶纷飞
C．夏天，荷花飘香D．春天，柳枝摇曳
23．超市的自动扶梯把小明从一楼匀速送到二楼的过程中，小明的
A．动能减小，势能增大，机械能不变
B．动能增大，势能增大，机械能增大
C．动能不变，势能增大，机械能不变
D．动能不变，势能增大，机械能增大
24．如图所示的杠杆中，动力的力臂用l表示，图中所画力臂正确的是（ ）
A．B．C．D．
25．如图所示的电路，闭合开关S后发现L1发光明显，L2只能微弱发光，下列对于这一现象产生原因的分析中，合理的是（ ）
A．灯泡L2断路
B．灯泡L2短路
C．灯泡L2的电阻较大，其实际功率较小
D．灯泡L2的电阻较小，其实际功率较小
26．下列做法符合安全用电要求的是（ ）
A．使用测电笔时手没有接触笔尾金属体
B．电路发生火灾时未断电就泼水救火
C．更换灯泡时应先断开开关
D．可以用湿手去拔用电器的插头
27．将盛有“铁水”的坩埚放在空气中放热，“铁水”在逐渐凝固的过程中要（ ）
A．不断放热，温度不断下降B．不断吸热，温度不断下降
C．不断放热，温度保持不变D．不断吸热，温度保持不变
28．下列说法中正确的是
A．图甲是检验物体是否带有电荷的验电器，金属箔片张开是因为同种电荷互相排斥
B．图乙表示用测电笔辨别火线与零线，若氖管发光，此线一定是零线
C．图丙是研究做功可改变内能的装置，压缩空气时，空气对外做功内能减小
D．图丁表示的是内燃机的压缩冲程，该冲程将机械能转化为燃气的内能
29．如图所示，用滑轮组把重为200N的货物在10s内匀速提高到9m高的楼上，所用拉力为80N，则总功和滑轮组的机械效率分别是（ ）
A．1800J 83.3%B．2160J 80%
C．2160J 83.3%D．1800J 80%
30．如图所示电路，闭合开关时，电流表指针没有偏转，拿一段导线分别并接在bc、cd、de两端时，电流表指针都没有偏转；将导线并接在ab两端时，电流表指针发生了偏转。此电路故障可能是
A．R1断路
B．R2断路
C．电流表短路
D．开关接触不良
二、填空题（每空1分，共10题，20分）
31．教室里的日光灯正常工作的电流约为150_____，正常工作的电压是_____V．
32．电流通过导体时，通电导体产生的热量，跟_____成正比，跟导体的电阻成正比，还跟通电的时间成正比．这是英国物理学家______通过多次实验研究发现的定律．
33．现有一只小灯泡上标有“6V 3W”字样，若要把它接到9V电源上，为使其正常发光，应串联一个_____Ω的电阻，若小灯泡正常发光10s,小灯泡消耗电能和串联电阻消耗电能之比为________。
34．如图甲所示，当测电笔中氖管发光时，人体中_________（选填“有”或“无”）电流通过。如图乙所示，超市收银员只要将条码扫码器对准商品上的条形码照射一下，条形码有关信息就会通过_________波传回扫码器。
35．如图所示，电源电压保持不变。闭合开关，电压表示数如图所示，为 V。当滑动变阻器的滑片P向右移动时，电流表的示数将 （选填“变大”、“变小”或“不变”）
36．如图所示，把一个接在家庭电路中正在发光的灯泡放到蹄形磁体中间，发生现象_____；原因：_____。
37．在如图所示电路中，定值电阻R0的阻值为20Ω，电动机线圈电阻为2Ω，闭合开关，电流表A1、A2的示数分别为0.8A，0.3A，则该电路电源电压为_____V.1min内电路消耗的电能为_____J，1min内电流通过电动机产生的热量为_____J．
38．家庭用的电灯正常工作时的电压为_____伏，电灯与电灯之间连接是_____（选填“串联”或“并联”）的，若要测量电灯工作时的电流大小，需要使用_____表。
39．把5Ω和10Ω的电阻串联接到3V的电源上，通过5Ω电阻的电流是_____A，10Ω电阻两端的电压是______V。若并联接到3V的电源上，干路电流是_____A，电路总功率是______W。
40．甲、乙两灯的额定电压均为6V，测得两灯的电流与电压关系图象如图所示．甲灯正常工作时的电阻是_____Ω；当乙灯的实际功率是2.4W时，它两端的实际电压是_____V；当把甲、乙两灯串联接在7V的电源上时，电路消耗的总功率是_____W．
三、实验题（每空1分，共2题，15分）
41．在“探究电流与电阻的关系”的实验中，老师提供的实验器材有电源（电压恒为4.5V），电流表、电压表各一个，开关一个，四个定值电阻（5Ω、10Ω、 15Ω、 20Ω），三只滑动变阻器（规格分别为“20Ω 2A”，“50Ω 1A”），导线若干。
(1)请用笔画线将图中的实物图连接完整（要求滑片P向右移动时，电压表的示数变大）；
（__________）
(2)小明按如图正确连接电路后，闭合开关，发现电流表无示数，电压表指针超过量程，你认为造成这一现象的原因是__________________；
(3)小明实验时，在a、b间先接入50Ω的电阻，闭合开关，移动滑片P，使电压表的示数为1.5V，并记下相应的电流值：再改接10Ω的电阻后，小丽又去移动变阻器的滑片。小丽移动滑片P的目的是： ________________；
(4)小明为完成用四个定值电阻进行实验，他应选择的滑动变阻器规格是_______________。
42．为了探究导体在磁场中怎样运动，才能产生电流，采用了图中的实验装置：
（1）用细线将悬挂的导体 ab 放入蹄形磁体中，闭合开关，电流计指针不会偏转，让导体 ab 在蹄形磁体中左右运动，电流计指针______偏转；断开开关，让导体 ab 在蹄形磁体中左右运动，电流计指针_____偏转。（选填“会”或“不会”）
（2）用细线将悬挂的导体 ab 放入蹄形磁体中，闭合开关，让导体 ab 在蹄形磁体中竖直上下运动，电流计指针_________偏转；让导体 ab 在蹄形磁体中斜向上或斜向下运动，电流计指针_______偏转。（选填“会”或“不会”）
（3）综合（1）（2）可知，导体 ab 在磁场中运动产生感应电流的条件是：导体 ab 必须是________电路的一部分，且一定要做_______运动。
（4）在探究过程中，闭合开关：①让导体 ab 在蹄形磁体中向左运动，电流计指针向右偏转；②让导体 ab 在蹄形磁体中向右运动，电流计指针向左偏转； ③断开开关，将图中的蹄形磁体的 N、S 极对调，再闭合开关，让导体 ab 在蹄形磁体中向左运动，电流计指针向左偏转。
通过①和②说明感应电流的方向与________方向有关； 通过①和③说明感应电流的方向与_________方向有关。
四、计算题（每题10分，共2题，20分）
43．某太阳能热水器内装有质量为200kg，温度为20℃的水，在阳光照射一段时间后，水温升高到80℃。（已知水的比热容为4.2×103J/(kg·℃)，天然气的热值是4.2×107J/m3）
（1）水吸收的热量是多少焦耳？
（2）这些能量相当于完全燃烧多少天然气？
44．养生壶的电路如下图所示，它有加热和保温两档，R1与R2均为电热丝。当加热到设定温度时，养生壶自动切换为保温档。养生壶的部分参数如下表所示。求：
（1）试分析，当S1闭合，S2断开时，养生壶处于哪个状态（档位）；
（2）在保温档正常工作时，电路中的电流；
（3）R2的阻值；
（4）若养生壶的热效率为80%，在一标准大气压下，将满壶水从20℃加热至沸腾需要的时间。[水的密度ρ水=1.0×103㎏/m3，水的比热容c水=4.2×10³J/(kg·℃）]
参考答案
一、选择题（每题1.5分，共30题，45分）
1、C
2、A
3、B
4、D
5、A
6、A
7、C
8、B
9、C
10、A
11、A
12、C
13、C
14、D
15、B
16、C
17、A
18、A
19、C
20、C
21、A
22、C
23、D
24、D
25、D
26、C
27、C
28、A
29、C
30、A
二、填空题（每空1分，共10题，20分）
31、mA 220
32、电流的平方 焦耳
33、6 2：1
34、有 电磁
35、2.5 变大
36、灯丝发生晃动 通电导体在磁场中受到力的作用
37、6 288 30
38、220 并联 电流
39、0.2 2 0.9 2.7
40、20； 4； 2.1
三、实验题（每空1分，共2题，15分）
41、 定值电阻开路 保证定值电阻两端电压不变 “50Ω 1A”
42、会 不会 不会 会 闭合 切割磁感线 导体运动 磁场
四、计算题（每题10分，共2题，20分）
43、 (1)；(2)1.2kg。
44、（1）保温（2）0.2A（3）1051.6Ω（4）10.5min
