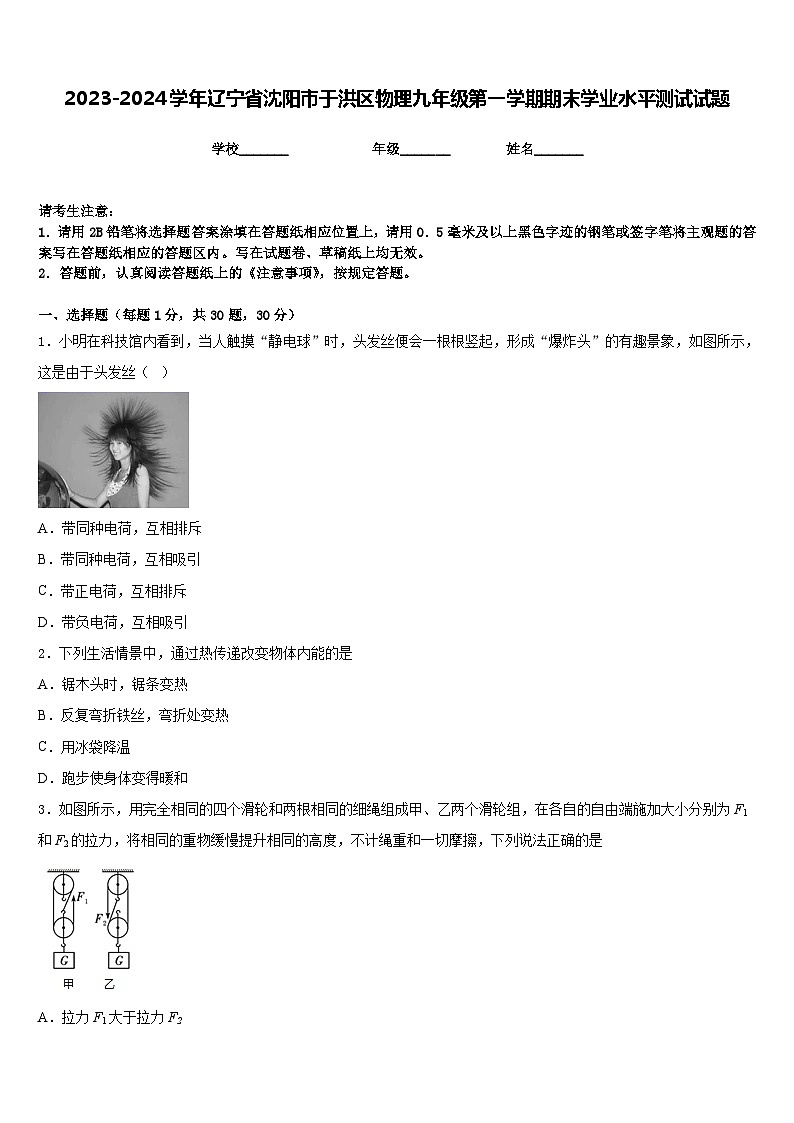

2023-2024学年辽宁省沈阳市于洪区物理九年级第一学期期末学业水平测试试题含答案

这是一份2023-2024学年辽宁省沈阳市于洪区物理九年级第一学期期末学业水平测试试题含答案，共8页。试卷主要包含了下列事例中，利用大气压作用的是，下列数据最符合实际的是，以下估测中最接近事实的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．小明在科技馆内看到，当人触摸“静电球”时，头发丝便会一根根竖起，形成“爆炸头”的有趣景象，如图所示，这是由于头发丝（ ）
A．带同种电荷，互相排斥
B．带同种电荷，互相吸引
C．带正电荷，互相排斥
D．带负电荷，互相吸引
2．下列生活情景中，通过热传递改变物体内能的是
A．锯木头时，锯条变热
B．反复弯折铁丝，弯折处变热
C．用冰袋降温
D．跑步使身体变得暖和
3．如图所示，用完全相同的四个滑轮和两根相同的细绳组成甲、乙两个滑轮组，在各自的自由端施加大小分别为F1和F2的拉力，将相同的重物缓慢提升相同的高度，不计绳重和一切摩擦，下列说法正确的是
A．拉力F1大于拉力F2
B．甲、乙两滑轮组的机械效率相同
C．甲、乙两滑轮组中的动滑轮都是费力机械
D．甲、乙两滑轮组中绳子自由端移动的距离相等

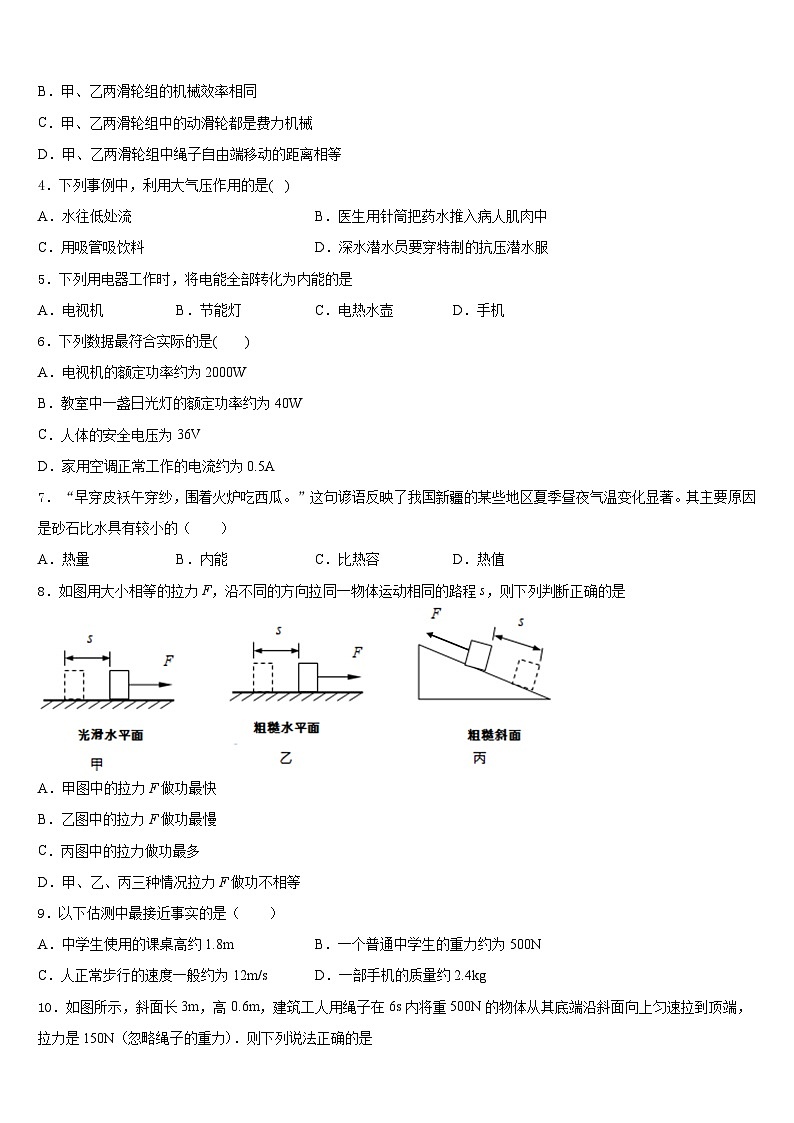

4．下列事例中，利用大气压作用的是( )
A．水往低处流B．医生用针筒把药水推入病人肌肉中
C．用吸管吸饮料D．深水潜水员要穿特制的抗压潜水服
5．下列用电器工作时，将电能全部转化为内能的是
A．电视机B．节能灯C．电热水壶D．手机
6．下列数据最符合实际的是( )
A．电视机的额定功率约为2000W
B．教室中一盏日光灯的额定功率约为40W
C．人体的安全电压为36V
D．家用空调正常工作的电流约为0.5A
7． “早穿皮袄午穿纱，围着火炉吃西瓜。”这句谚语反映了我国新疆的某些地区夏季昼夜气温变化显著。其主要原因是砂石比水具有较小的（ ）
A．热量B．内能C．比热容D．热值
8．如图用大小相等的拉力F，沿不同的方向拉同一物体运动相同的路程s，则下列判断正确的是
A．甲图中的拉力F做功最快
B．乙图中的拉力F做功最慢
C．丙图中的拉力做功最多
D．甲、乙、丙三种情况拉力F做功不相等
9．以下估测中最接近事实的是（ ）
A．中学生使用的课桌高约1.8mB．一个普通中学生的重力约为500N
C．人正常步行的速度一般约为12m/sD．一部手机的质量约2.4kg
10．如图所示，斜面长3m，高0.6m，建筑工人用绳子在6s内将重500N的物体从其底端沿斜面向上匀速拉到顶端，拉力是150N（忽略绳子的重力）．则下列说法正确的是

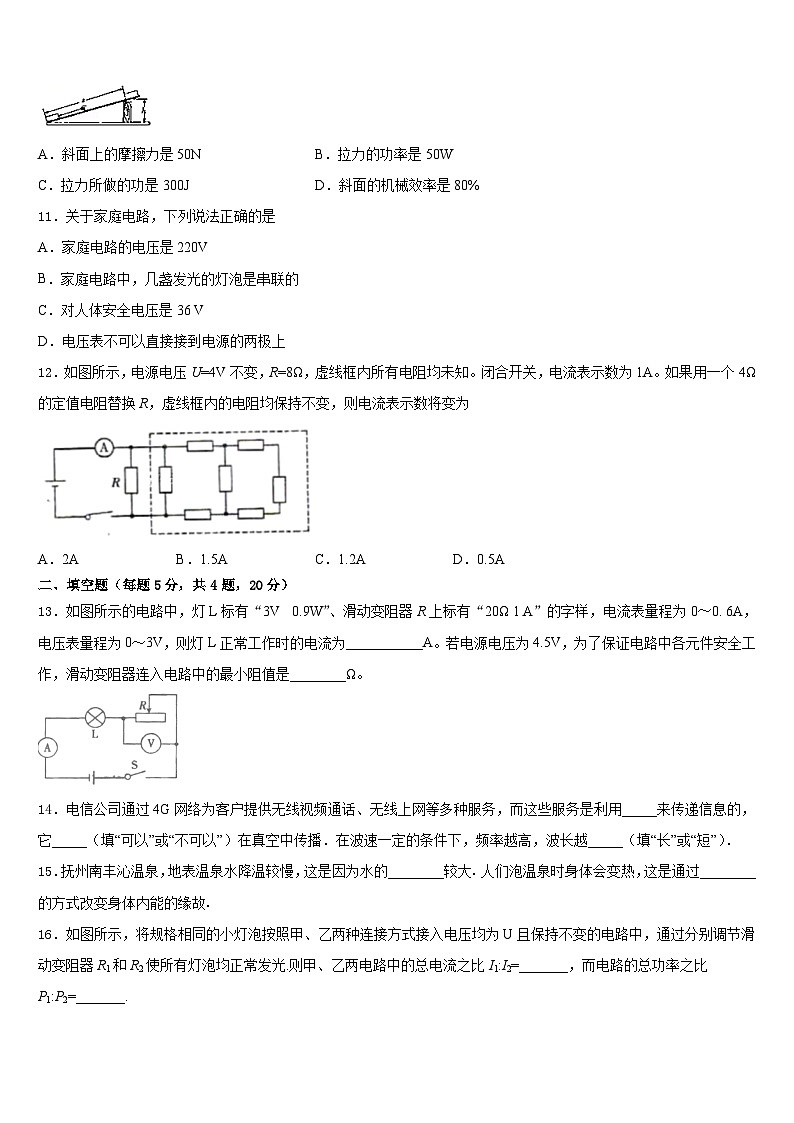

A．斜面上的摩擦力是50NB．拉力的功率是50W
C．拉力所做的功是300JD．斜面的机械效率是80%
11．关于家庭电路，下列说法正确的是
A．家庭电路的电压是220V
B．家庭电路中，几盏发光的灯泡是串联的
C．对人体安全电压是36 V
D．电压表不可以直接接到电源的两极上
12．如图所示，电源电压U=4V不变，R=8Ω，虚线框内所有电阻均未知。闭合开关，电流表示数为1A。如果用一个4Ω的定值电阻替换R，虚线框内的电阻均保持不变，则电流表示数将变为
A．2AB．1.5AC．1.2AD．0.5A
二、填空题（每题5分，共4题，20分）
13．如图所示的电路中，灯L标有“3V 0.9W”、滑动变阻器R上标有“20Ω 1 A”的字样，电流表量程为0～0. 6A，电压表量程为0～3V，则灯L正常工作时的电流为___________A。若电源电压为4.5V，为了保证电路中各元件安全工作，滑动变阻器连入电路中的最小阻值是________Ω。
14．电信公司通过4G网络为客户提供无线视频通话、无线上网等多种服务，而这些服务是利用_____来传递信息的，它_____（填“可以”或“不可以”）在真空中传播．在波速一定的条件下，频率越高，波长越_____（填“长”或“短”）．
15．抚州南丰沁温泉，地表温泉水降温较慢，这是因为水的________较大．人们泡温泉时身体会变热，这是通过________的方式改变身体内能的缘故．
16．如图所示，将规格相同的小灯泡按照甲、乙两种连接方式接入电压均为U且保持不变的电路中，通过分别调节滑动变阻器R1和R2使所有灯泡均正常发光.则甲、乙两电路中的总电流之比I1:I2=_______，而电路的总功率之比P1:P2=_______.
三、实验题（共12分）
17．（4分）小明在探究滑动摩擦力的大小与哪些因素有关的实验中，实验过程如图所示：
(1)实验中，小明沿水平方向缓慢地拉动弹簧测力计，使木块做_____运动。根据_____条件可知，此时木块所受的滑动摩擦力与弹簧拉力的大小_____。
(2)比较（a）、（c）两图，初步得出的结论是_____。
(3)小红认为，上述实验对于摩擦力大小的测量不准确。于是提出了改进方案，如下图所示，弹簧测力计一端固定，另一端钩住木块，木块下面是一长木板，实验时拉长木板，然后读出弹簧测力计的示数，即可测出木块和长木板之间的摩擦力。小明看了小红的实验设计后，认为小红设计的实验优于自己设计的实验，原因是_____。
18．（4分）宁宁和同学们在“探究电流与电压的关系”的实验中，电源电压恒为3 V，电阻R的阻值为5Ω:
（1）宁宁和同学们经过讨论，依次完成了两次实验电路设计，如图所示。由图甲改进为图乙是因为滑动变阻器既能保护电路，又能_________________________。
（2）按照电路图乙连接好电路，且把滑动变阻器的滑片调到阻值最大处，接下来的操作是:_____调节滑动变阻器的滑片P，记录电压表与电流表数值，如下表所示:
①获得第2组数据后，要想得到第3组数据，应将滑片P向______ (填 “左”或“右”)端调节。
②下列实验中进行多次实验的目的与本实验相同的是________。
A．探究并联电路中干路电流与各支路电流的关系
B．伏安法测电阻
③分析表中数据可得出结论：________通过导体的电流与导体两端的电压成正比。
19．（4分）小明要测定标有“3.8V”小灯泡正常发光时的电阻，选择一些器材，两节新干电池、滑动变阻器、电压表、电流表、开关、导线若干，连接了如图甲所示电路。
（1）同组的小芳发现小明所选的器材不能完成此实验，其原因是_________。并且电路连接也有错误，如果此时闭合开关，小灯泡__________（选填“发光”或“不发光”）；请你在接错的那根导线上打“×”，并另画一根导线，使电路连接正确________。
（2）更改后小明还测量了小灯泡在不同电压下的电流，并根据所测得数据绘制了小灯泡的I-U图像，如图乙所示，可计算出小灯泡的额定功率是_________W，由图像可知电流与电压并不成正比，原因是灯丝的电阻随温度升高而_______________。
（3）由图可知，当灯泡电流是额定电流一半时，灯泡对应的功率为P1，当灯泡电压为额定电压一半时，灯泡对应功率为P2，则P1__________P2。（选填“”）
（4）如果小灯泡两端电压在不超过额定电压下，滑动变阻器向左移动，滑动变阻器电阻改变了△R滑，灯泡电阻改变了△RL，则△R滑__________△RL（选填“”）。
（5）上述实验结束后，小明又设计了如图丙所示的电路，只用电压表来测量额定电压为2.5V的小灯泡的额定功率。已知滑动变阻器R的最大阻值为15Ω，电源电压恒定，其测量过程如下：
① 闭合开关S、S2，断开S1，将滑动变阻器的滑片移到最上端，电压表示数为4.5V。
② ___________（填三个开关闭合与断开情况），移动滑动变阻器的滑片，使电压表示数为2V，这时小灯泡正常发光。
③ 闭合开关S、S2，断开S1，保持滑动变阻器滑片的位置不变，电压表示数为3V。
④ 小灯泡的额定功率P额=___________W。
四、作图题（共16分）
20．（8分）如图乙所示，根据螺线管的极性，标出电源的正、负极和标出磁感线的方向。
（______）
21．（8分）根据如图所示的实物连线图，在答题卡上相应的位置画出对应的电路图．（要求连线要横平竖直，尽量使电路图简洁美观）．
（____）
五、计算题（共22分）
22．（10分）小红同学新买了一个三角牌电吹风，在使用时，发现电吹风既可以吹热风，又可以吹冷风。根据这个现象她断定：在电吹风中有电风扇和发热的电热丝，并认为电动机和电热丝是并联的。甲、乙两图是她根据现象分析画出的两个电路图。

小红查看电吹风的主要技术参数如丙图所示，则：
(1)你认为甲、乙两个电路，________图更符合实际情况。吹冷风时的电流是多少_____？
(2)吹热风时，10min内电流通过电热丝R产生的热量是多少_____？
(3)小红家的电能表如丁图所示，当小红家其它用电器都关闭，只有电吹风正常工作且吹热风时，在15min内电能表上脉冲指示灯闪烁的次数是多少______？
23．（12分）如图甲所示电路，R1为定值电阻，R2为滑动变阻器，当闭合开关，滑动变阻器的滑片从端滑到端的过程中，R2消耗的电功率与其两端电压关系的图像如图乙所示。求：
(1)R2的最大阻值；
(2)R1的阻值和电源电压；
(3)该电路消耗的最大电功率。
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、C
3、B
4、C
5、C
6、B
7、C
8、A
9、B
10、A
11、A
12、B
二、填空题（每题5分，共4题，20分）
13、0.3 5
14、电磁波 可以 短；
15、比热容 热传递
16、2:1 2:1
三、实验题（共12分）
17、匀速直线 二力平衡 相等 当其他条件（压力）相同时，接触面的粗糙程度越大，滑动摩擦力越大（当其他条件（压力）相同时，滑动摩擦力的大小与接触面的粗糙程度有关） 不需要匀速拉动长木板，摩擦力的大小也等于弹簧测力计的示数；弹簧测力计相对于木块始终是静止的，方便读数
18、调节电阻两端电压 闭合开关 左 A 在电阻一定时
19、两节新干电池的电压是3V，而小灯泡正常发光时的电压是3.8V，电源电压不够大 不发光 0.76 增大 < > 闭合S、S1，断开S2 0.5
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、乙 0.5A 4.62×105J 704次
23、 (1)50；(2)10；6(3)3.6。
实验次数
1
2
3
4
电压U/V
1.0
1.5
2.0
2.5
电流I/A
0.2
0.3
0.4
0.5
三角牌电吹风
ZJQF003
额定电压
220V
频率
50Hz
吹热风时功率
880W
吹冷风时功率
110W
