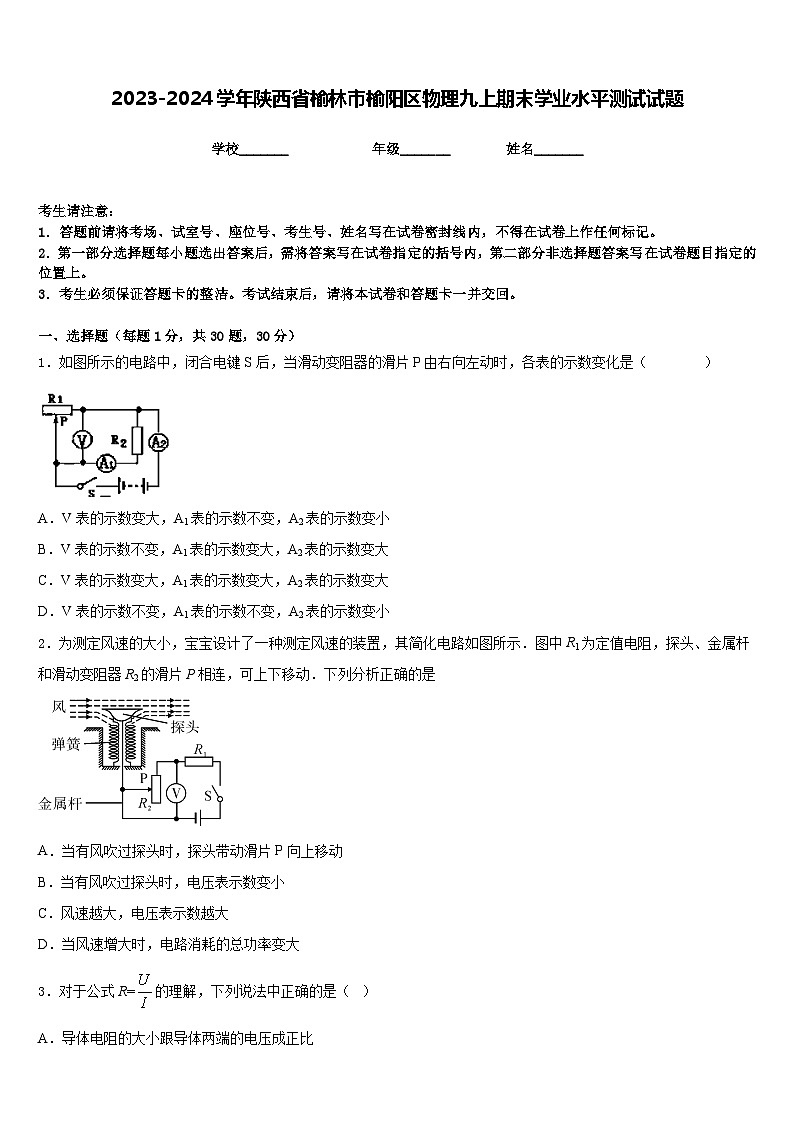

2023-2024学年陕西省榆林市榆阳区物理九上期末学业水平测试试题含答案

这是一份2023-2024学年陕西省榆林市榆阳区物理九上期末学业水平测试试题含答案，共8页。试卷主要包含了考生必须保证答题卡的整洁，如图所示的电路，电源电压不变，下列作图错误的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图所示的电路中，闭合电键S后，当滑动变阻器的滑片P由右向左动时，各表的示数变化是（ ）
A．V表的示数变大，A1表的示数不变，A2表的示数变小
B．V表的示数不变，A1表的示数变大，A2表的示数变大
C．V表的示数变大，A1表的示数变大，A2表的示数变大
D．V表的示数不变，A1表的示数不变，A2表的示数变小
2．为测定风速的大小，宝宝设计了一种测定风速的装置，其简化电路如图所示．图中R1为定值电阻，探头、金属杆和滑动变阻器R2的滑片P相连，可上下移动．下列分析正确的是
A．当有风吹过探头时，探头带动滑片P向上移动
B．当有风吹过探头时，电压表示数变小
C．风速越大，电压表示数越大
D．当风速增大时，电路消耗的总功率变大
3．对于公式R=的理解，下列说法中正确的是（ ）
A．导体电阻的大小跟导体两端的电压成正比
B．导体电阻的大小跟导体中的电流强度成反比
C．当导体两端的电压为零时，导体的电阻也为零
D．导体电阻的大小跟导体两端的电压和通过导体的电流无关

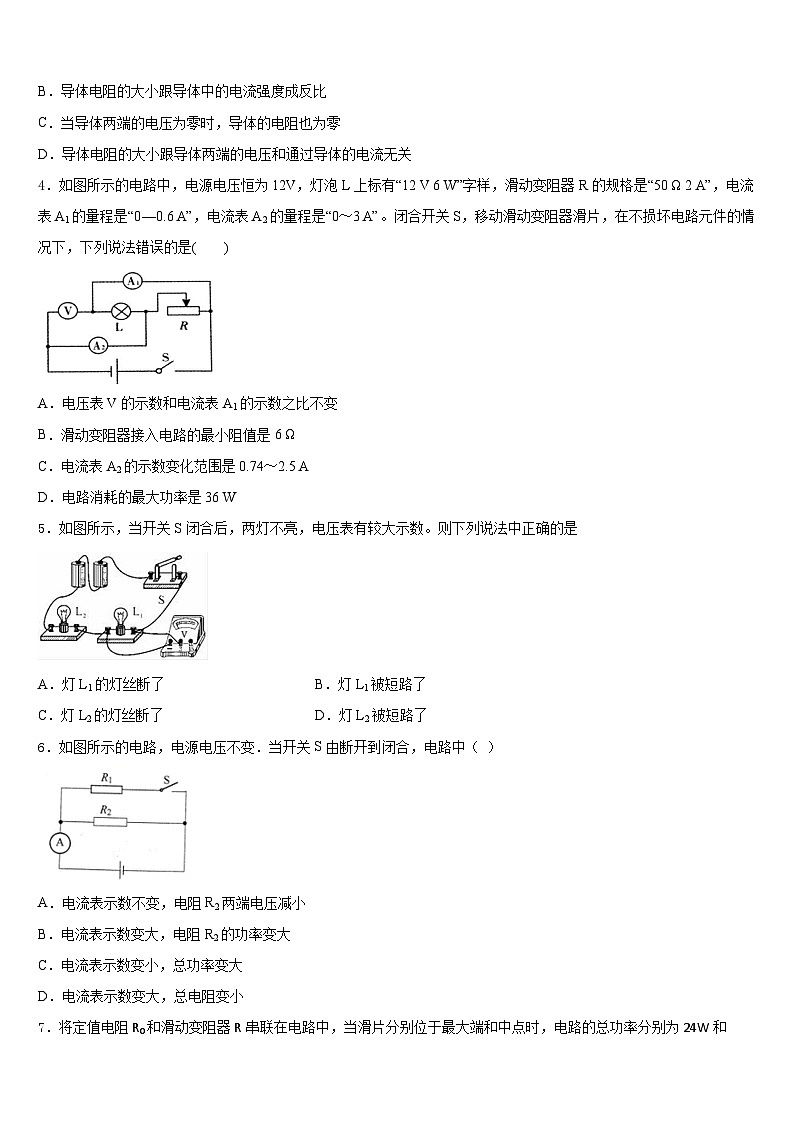

4．如图所示的电路中，电源电压恒为12V，灯泡L上标有“12 V 6 W”字样，滑动变阻器R的规格是“50 Ω 2 A”，电流表A1的量程是“0—0.6 A”，电流表A2的量程是“0～3 A”。闭合开关S，移动滑动变阻器滑片，在不损坏电路元件的情况下，下列说法错误的是( )
A．电压表V的示数和电流表A1的示数之比不变
B．滑动变阻器接入电路的最小阻值是6 Ω
C．电流表A2的示数变化范围是0.74～2.5 A
D．电路消耗的最大功率是36 W
5．如图所示，当开关S闭合后，两灯不亮，电压表有较大示数。则下列说法中正确的是
A．灯L1的灯丝断了B．灯L1被短路了
C．灯L2的灯丝断了D．灯L2被短路了
6．如图所示的电路，电源电压不变．当开关S由断开到闭合，电路中（ ）
A．电流表示数不变，电阻R2两端电压减小
B．电流表示数变大，电阻R2的功率变大
C．电流表示数变小，总功率变大
D．电流表示数变大，总电阻变小

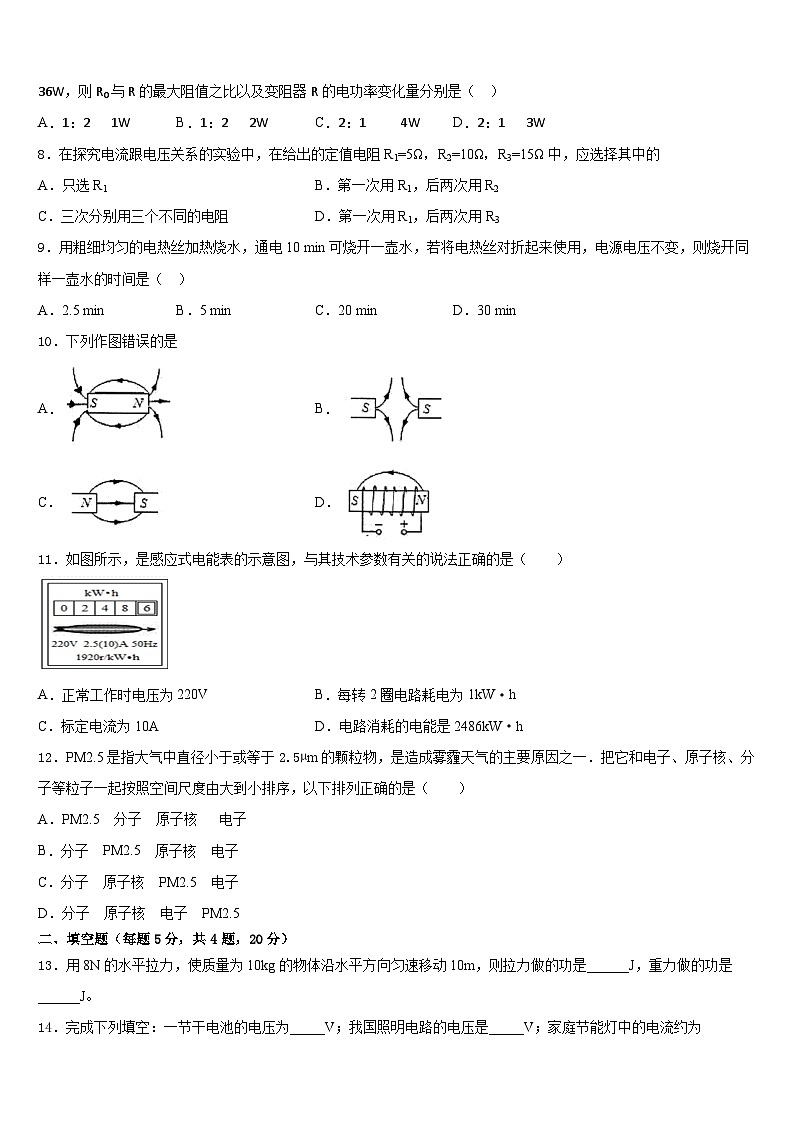

7．将定值电阻R0和滑动变阻器R串联在电路中，当滑片分别位于最大端和中点时，电路的总功率分别为24W和36W，则R0与R的最大阻值之比以及变阻器R的电功率变化量分别是（ ）
A．1：2 1WB．1：2 2WC．2：1 4WD．2：1 3W
8．在探究电流跟电压关系的实验中，在给出的定值电阻R1=5Ω，R2=10Ω，R3=15Ω中，应选择其中的
A．只选R1B．第一次用R1，后两次用R2
C．三次分别用三个不同的电阻D．第一次用R1，后两次用R3
9．用粗细均匀的电热丝加热烧水，通电10 min可烧开一壶水，若将电热丝对折起来使用，电源电压不变，则烧开同样一壶水的时间是（ ）
A．2.5 minB．5 minC．20 minD．30 min
10．下列作图错误的是
A．B．
C．D．
11．如图所示，是感应式电能表的示意图，与其技术参数有关的说法正确的是（ ）
A．正常工作时电压为220VB．每转2圈电路耗电为1kW·h
C．标定电流为10AD．电路消耗的电能是2486kW·h
12．PM2.5是指大气中直径小于或等于2.5µm的颗粒物，是造成雾霾天气的主要原因之一．把它和电子、原子核、分子等粒子一起按照空间尺度由大到小排序，以下排列正确的是（ ）
A．PM2.5 分子 原子核 电子
B．分子 PM2.5 原子核 电子
C．分子 原子核 PM2.5 电子
D．分子 原子核 电子 PM2.5
二、填空题（每题5分，共4题，20分）
13．用8N的水平拉力，使质量为10kg的物体沿水平方向匀速移动10m，则拉力做的功是______J，重力做的功是______J。
14．完成下列填空：一节干电池的电压为_____V；我国照明电路的电压是_____V；家庭节能灯中的电流约为1．1A=_____mA．
15．如图所示用来测量电能的仪表，这只电表此时的读数是______kW•h，当电路中只有一只电饭煲接入电路，正常工作0.5h，发现此电能表的转盘转过1500转，则这只电饭煲的额定功率是______W．
16．我国的水资源丰富，水能的利用，在我国得到了很好的发展。三峡水电站是我国利用水能的最大工程项目。下面是利用水能来发电的水电站示意图，请简要回答有关水电站的下列问题。
（1）从能量转化的角度说明水电站的工作原理是将水的_______能转化为_______能。
（2）建设水电站选址时，是选择甲图所示A址好还是选择乙图所示B址好？请说明理由。________。
三、实验题（共12分）
17．（4分）探究“电流通过导体产生的热量与哪些因素有关”的实验时，小宇采用如图甲所示的实验装置。两个透明的容器中密闭了等量的空气，U形管中液面变化反映了密闭空气温度的变化：
(1)在图甲中，若通电时间相同，发现B玻璃管内液面上升较高，这表明：在电流和通电时间相同的情况下，导体的_______越大，产生的热量越多；
(2)小刚采用如图乙所示的实验装置，通电相同时间，发现A玻璃管液面上升较高，这表明：在电阻和通电时间相同的情况下，通过导体的________越大，产生的热量越多；
(3)通电一段时间后，小刚发现乙图A玻璃管液面的高度差逐渐变大，但B玻璃管内液面高度差不变，则可能的原因是______________________；
(4)本实验“通过观察U形管中液面高度差变化来比较电流通过导体产生热量多少”， 请举出一个与该研究方法相同的实验：_________________________。
18．（4分）如图所示，把电流表接入电路后，闭合开关，发现指针偏转如下，产生的原因分别是：
（1）：_____
（2）：_____
19．（4分）小明同学利用如图所示的实验装置探究“导体产生的热量与什么因素有关”。甲、乙两瓶中装有质量与初温相同的煤油，甲瓶中电热丝的电阻比乙瓶中的小。
(1)本实验通过______________来反应电热丝产生的热量的多少，为了在较短的时间内达到明显的实验效果，小明选用煤油而不用水做实验，主要是由于_____________________；
(2)实验中，乙瓶中的温度计示数升高得较__________________（选填“快”或“慢”），由此得出的实验结论是__________________________；
(3)当乙瓶中的温度计示数变化了10℃时，其中电热丝消耗了的电能，则乙瓶中煤油的质量__________________kg。[已知，不计热损失]
四、作图题（共16分）
20．（8分）请你根据图甲的电路图，用笔画线表示导线，将图乙的实物连接补充完整。
（______）
21．（8分）如图甲所示，家庭电路中可用一个开关控制插座，增强安全性。请在图乙中将开关和插座正确连入电路。
（________）
五、计算题（共22分）
22．（10分）某同学用煤炉给水加热，若在6min内完全燃烧了0.2kg的煤。[水的比热容为J（kg·℃），煤的热值约为J/kg]
(1)0.2kg的煤完全燃烧放出的热量是多少？
(2)若煤炉烧水时的热效率是42%，则可以使10kg的水从20℃升高到多少摄氏度？
23．（12分）一种太阳能热水器，装有160kg的水。
(1)在太阳辐射下，水温由15℃升高到65℃，水箱中的水吸收的热量为多少？（不计热量损失）
(2)如果水吸收的热量由效率为40%的煤气灶提供，则需燃烧多少煤气？（ρ水=4.2×103J/（kg•℃），煤气的热值约为q=4.0×107J/kg）
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、C
3、D
4、D
5、A
6、D
7、B
8、A
9、A
10、B
11、A
12、A
二、填空题（每题5分，共4题，20分）
13、80 0
14、2．5 222 222
15、107.0 1000
16、机械 电 选择乙图所示的B址好。理由：水库里的水相对于B址比相对于A址位置要高得多，重力势能要大得多，水流到B址时比流到A址时，转化成的电能也要多得多。所以，选择B址要好。
三、实验题（共12分）
17、电阻 电流 B管漏气（或橡皮管漏气） 判断电磁铁磁性强弱时，用电磁铁吸引的大头针的数目来确定。（通过观察小磁针是否转动来判断磁场是否存在）
18、电流表的量程选择太小 电流表的正负接线柱接反了
19、煤油的温度变化量 煤油的比热容比水小，在相同条件下煤油升温快 快 在其它条件相同时，导体的电阻越大，导体产生的热量就越多 0.6
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)；(2)80℃
23、 (1)3.36×107J；(2)2.1kg
