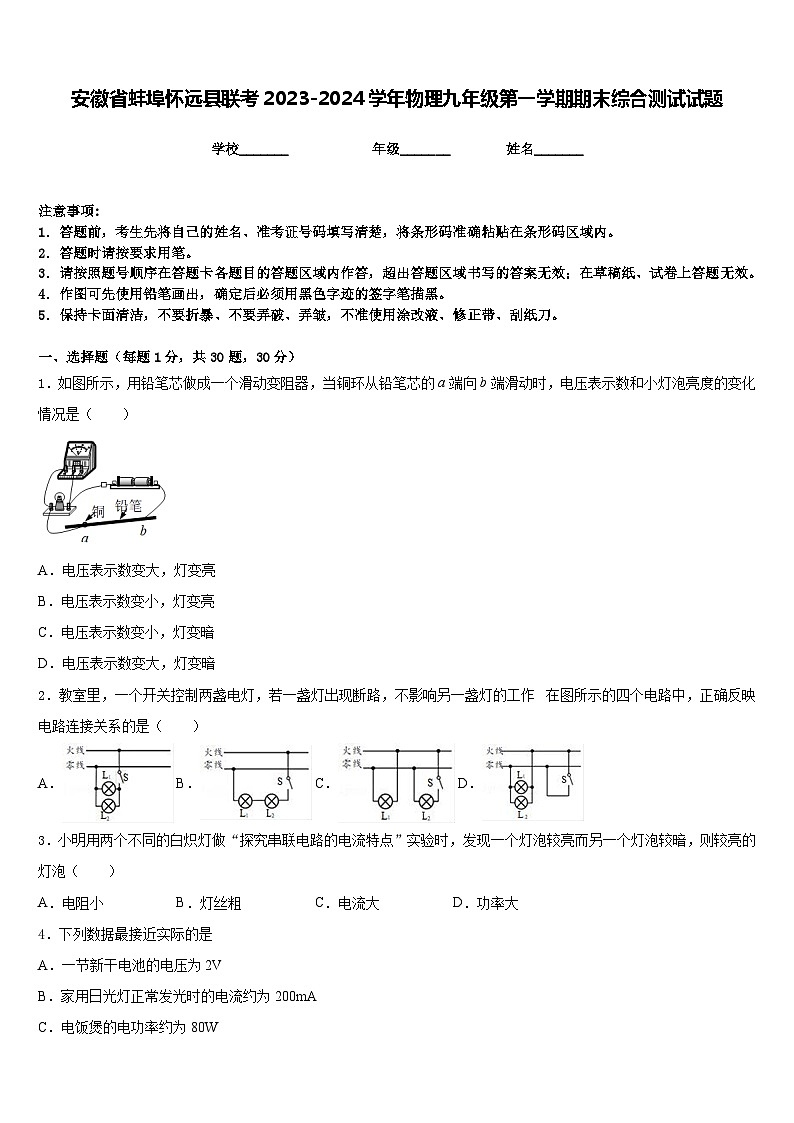

安徽省蚌埠怀远县联考2023-2024学年物理九年级第一学期期末综合测试试题含答案

这是一份安徽省蚌埠怀远县联考2023-2024学年物理九年级第一学期期末综合测试试题含答案，共8页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．如图所示，用铅笔芯做成一个滑动变阻器，当铜环从铅笔芯的a端向b端滑动时，电压表示数和小灯泡亮度的变化情况是（ ）
A．电压表示数变大，灯变亮
B．电压表示数变小，灯变亮
C．电压表示数变小，灯变暗
D．电压表示数变大，灯变暗
2．教室里，一个开关控制两盏电灯，若一盏灯出现断路，不影响另一盏灯的工作 在图所示的四个电路中，正确反映电路连接关系的是（ ）
A．B．C．D．
3．小明用两个不同的白炽灯做“探究串联电路的电流特点”实验时，发现一个灯泡较亮而另一个灯泡较暗，则较亮的灯泡（ ）
A．电阻小B．灯丝粗C．电流大D．功率大
4．下列数据最接近实际的是
A．一节新干电池的电压为2V
B．家用日光灯正常发光时的电流约为200mA
C．电饭煲的电功率约为80W
D．对人体而言的安全电压是36V

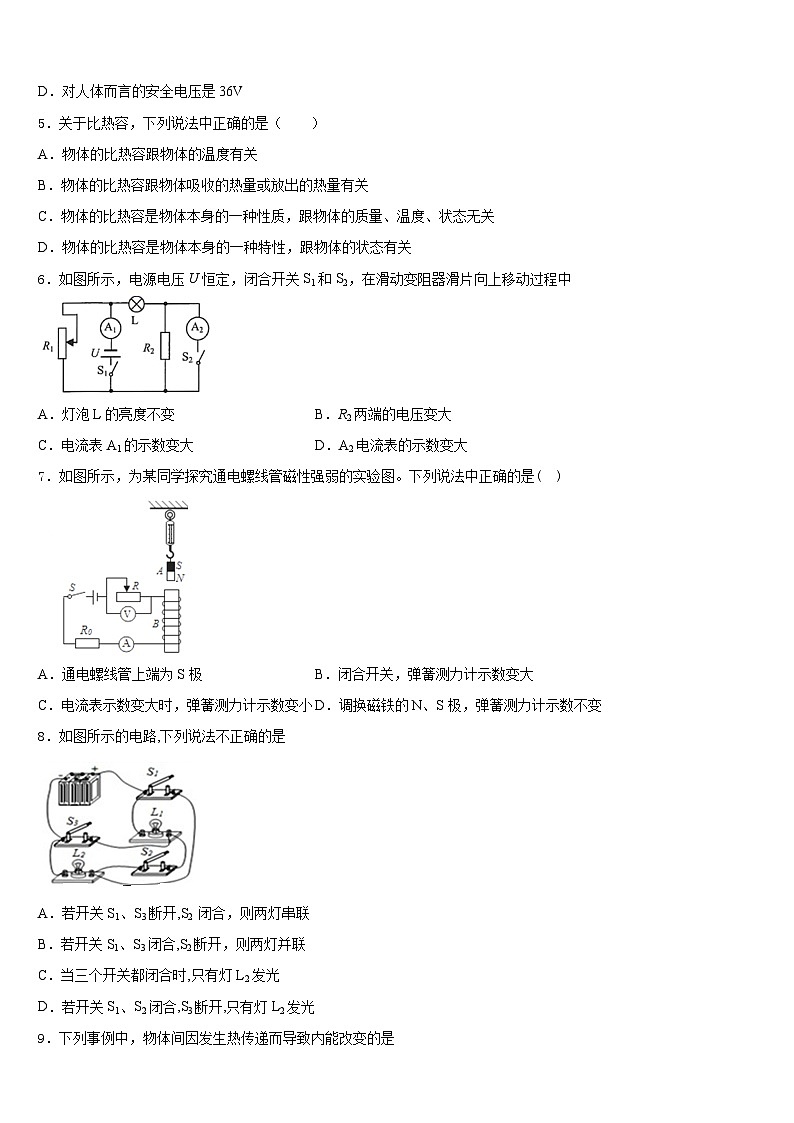

5．关于比热容，下列说法中正确的是（ ）
A．物体的比热容跟物体的温度有关
B．物体的比热容跟物体吸收的热量或放出的热量有关
C．物体的比热容是物体本身的一种性质，跟物体的质量、温度、状态无关
D．物体的比热容是物体本身的一种特性，跟物体的状态有关
6．如图所示，电源电压U恒定，闭合开关S1和S2，在滑动变阻器滑片向上移动过程中
A．灯泡L的亮度不变B．R2两端的电压变大
C．电流表A1的示数变大D．A2电流表的示数变大
7．如图所示，为某同学探究通电螺线管磁性强弱的实验图。下列说法中正确的是( )
A．通电螺线管上端为S极 B．闭合开关，弹簧测力计示数变大
C．电流表示数变大时，弹簧测力计示数变小D．调换磁铁的N、S极，弹簧测力计示数不变
8．如图所示的电路,下列说法不正确的是
A．若开关S1、S3断开,S2 闭合，则两灯串联
B．若开关S1、S3闭合,S2断开，则两灯并联
C．当三个开关都闭合时,只有灯L2发光
D．若开关S1、S2闭合,S3断开,只有灯L2发光
9．下列事例中，物体间因发生热传递而导致内能改变的是
A．夏天双手紧紧捂住冰袋感觉凉爽B．冬天两手相互摩擦感到暖和
C．用力将“摔炮”扔在地上而爆炸D．暖水瓶中的水蒸汽将瓶塞冲开

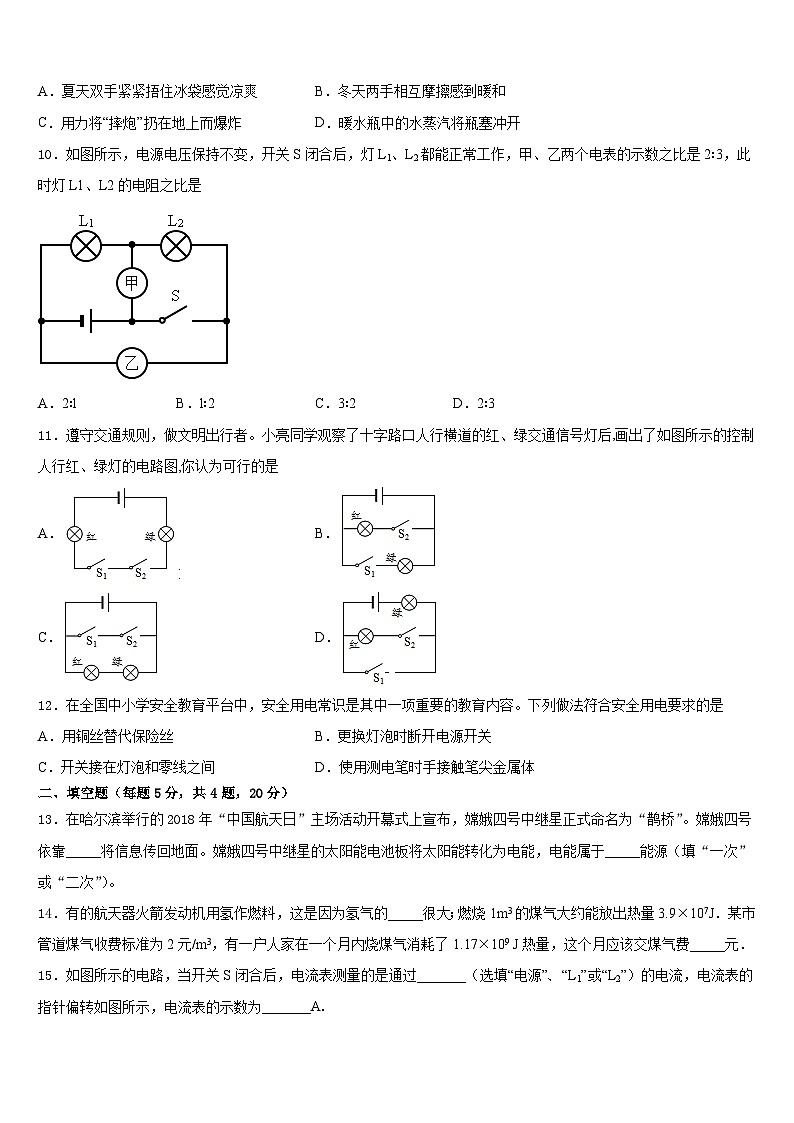

10．如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比是2∶3，此时灯L1、L2的电阻之比是
A．2∶lB．l∶2C．3∶2D．2∶3
11．遵守交通规则，做文明出行者。小亮同学观察了十字路口人行横道的红、绿交通信号灯后,画出了如图所示的控制人行红、绿灯的电路图,你认为可行的是
A．B．
C．D．
12．在全国中小学安全教育平台中，安全用电常识是其中一项重要的教育内容。下列做法符合安全用电要求的是
A．用铜丝替代保险丝B．更换灯泡时断开电源开关
C．开关接在灯泡和零线之间D．使用测电笔时手接触笔尖金属体
二、填空题（每题5分，共4题，20分）
13．在哈尔滨举行的2018年“中国航天日”主场活动开幕式上宣布，嫦娥四号中继星正式命名为“鹊桥”。嫦娥四号依靠_____将信息传回地面。嫦娥四号中继星的太阳能电池板将太阳能转化为电能，电能属于_____能源（填“一次”或“二次”）。
14．有的航天器火箭发动机用氢作燃料，这是因为氢气的_____很大；燃烧1m3的煤气大约能放出热量3.9×107J．某市管道煤气收费标准为2元/m3，有一户人家在一个月内烧煤气消耗了1.17×109 J热量，这个月应该交煤气费_____元．
15．如图所示的电路，当开关S闭合后，电流表测量的是通过_______（选填“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图所示，电流表的示数为_______A．
16．如右图所示电路中，电源电压为3V，和阻值相等，若断开，闭合、，两电阻的连接方式为________（选填“串联”或“并联”）；若断开、，闭合，此时电压表示数为________V。
三、实验题（共12分）
17．（4分）小明在“探究小灯泡的亮度与哪些因素有关”的实验中，所用电源电压恒为3V，小灯泡上标有“2.5V”字样。
（1）请用笔画线代替导线，将如图中的实物电路连接完整（_______）；
（2）闭合开关前，应将滑动变阻器的滑片移到最大值。闭合开关后，发现灯泡不亮，电压表无示数，电流表有示数。若电路中仅有一处故障，这个故障可能是________________；
（3）排除故障后继续实验，小明进行了4次测量，并将有关数据及现象记录在表格中。在第1次实验中小灯泡不亮的原因是_______________；
（4）分析表格中信息，可知小灯泡的额定功率为__________W。按照表格试验4次记录的数据，小明是将滑片P一直向__________（选填“左”或“右”）移动；
（5）实验得出的结论是：小灯泡的实际电功率_____________，灯泡越亮；
（6）小明依照4次试验记录数据绘制出U-I图像，发或灯泡的电阻不是固定不变的，原因是：_____________。
18．（4分）为完成“探究电流与电阻的关系”实验，小海同学从实验室取得以下器材：电压恒为4.5V的电池组、电流表、电压表、开关、5 Ω、10 Ω、25 Ω的定值电阻各一个，规格为“40 Ω 1A”的滑动变阻器一个、导线若干。
（1）请用笔画线代替导线，在图甲中将实物电路连接完整。要求：滑片P向右滑动时电流表示数变大；
（_________）
（2）小海将10 欧电阻接人电路，闭合开关，移动滑动变阻器滑片，直到电压表示数如图乙所示，记为_________V，并记录电流表的示数；接着保持滑片位置不变，将电阻换为25 欧，为保证电压表的示数不变，应向_________（选填“左”或“右”）移动滑片；
（3）通过实验得到电流随电阻变化的图像如图丙所示，由此可知：导体两端的________一定时，通过导体的电流与导体的电阻成________比。
（4）在小海实验基础上，为了得到更多组数据，需要更多规格的定值电阻，则选用的定值电阻最大阻值不允许超过________ Ω。
19．（4分）小明用图中的装置“探究影响电流产生的热量的因素”a、b、c、d四个密闭容器中装有等量的空气，分别将导线1、2和3、4接到电源两端。请回答下列问题：
（1）在图甲中，这个装置可探究电流产生的热量与_____的关系。通电一段时间，容器_____中电流产生的热量较多（选填“a”或“b”）。
（2）该实验是通过观察U型管中液面_____的变化，来比较电流通过电阻丝产生的热量多少，这应用的主要物理方法是_____（填字母）
A．等效替代 B．放大法 C．转换法 D．控制变量法
（3）图乙是探究电流产生的热量和某因素的关系的实验装置，该探究中得到的结论：_____。
四、作图题（共16分）
20．（8分）请在方框里根据图中的电流方向，填入电流表和元件符号。要求当闭合开关时，两个灯泡都亮起来。（________）
21．（8分）（1）如图所示的实物电路，请你在下边的虚框内画出对应的电路图；
（__________）
（2）如图所示，请你将带有保险盒的三孔插座正确接入电路中。
（___________）
五、计算题（共22分）
22．（10分）多功能养生壶具有精细烹饪、营养量化等功能，深受市场认可和欢迎。如图是某品牌养生壶简化电路图。它有加热和保温两种工作状态（由机内温控开关S0自动控制），阅读该说明书可知：壶容积1L，额定电压220V，加热时的功率1000W，保温时的功率40W。求：
（1）养生壶处于保温状态时温控开关S0应处于什么状态？
（2）R1和R2的电阻值各是多大？
（3）养生壶正常工作时加热效率为80%，若将装满壶的水从20℃加热至100℃，需要多长时间？（忽略温度对电阻的影响，c水＝4.2×103J/（kg•℃），ρ水＝1.0×103kg/m3）
23．（12分）一个额定电压是220V的电饭锅，在额定电压下工作时电阻是121Ω，它的额定功率有多大？通电40分钟产生多少焦耳的热量？
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、A
3、D
4、B
5、D
6、A
7、C
8、C
9、A
10、B
11、B
12、B
二、填空题（每题5分，共4题，20分）
13、电磁波； 二次
14、热值 60
15、L2 0.28
16、并联 1.5
三、实验题（共12分）
17、 灯泡短路 实际功率太小 0.75 右 大 小灯泡的灯丝电阻受温度影响
18、 2.5 左 电压 反 50
19、电阻 b 高度差 C 在电阻与通电时间相同时，通过导体的电流越大，产生的热量越多
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)S0应处于断开状态；(2)48.4Ω、1161.6Ω；(3)420s。
23、400W 9.6×105J
物理量次数
电压U/V
电流I/A
实际电功率P/W
小灯泡亮度
1
0.5
0.12
0.06
不亮
2
1.5
0.20
0.30
偏暗
3
2.5
0.30
正常
4
2.8
0.32
0.90
更亮
