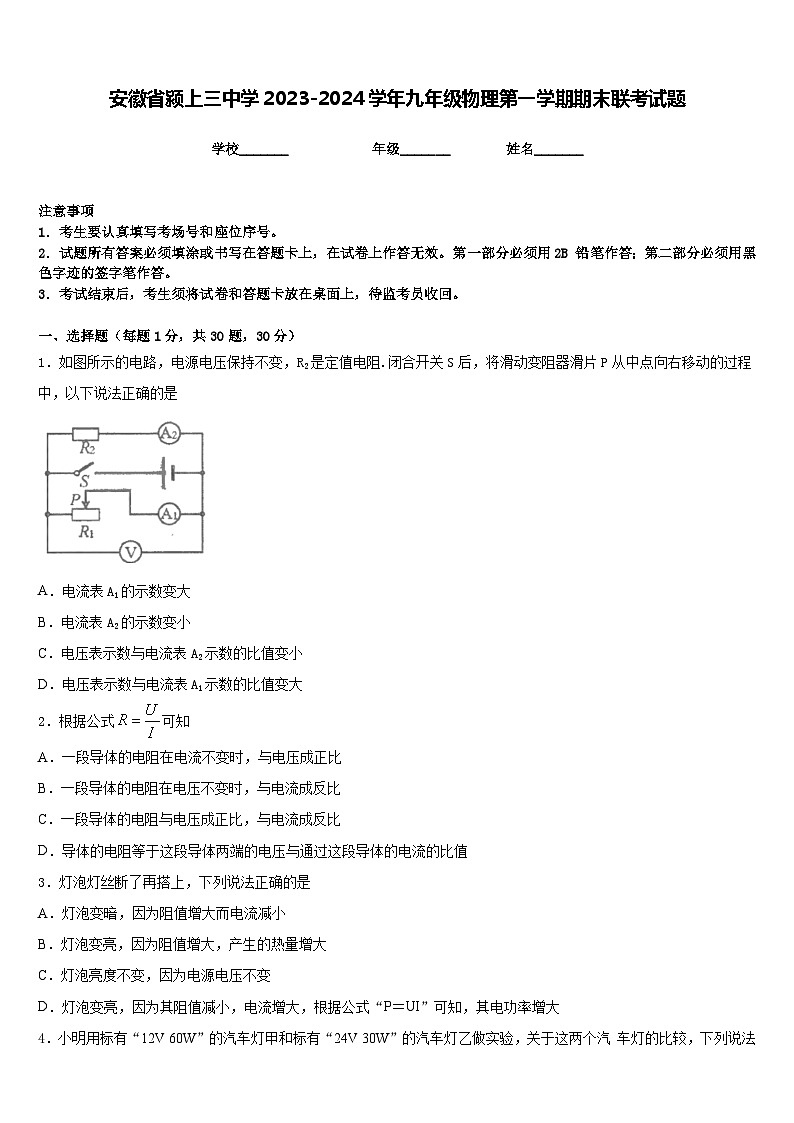

安徽省颍上三中学2023-2024学年九年级物理第一学期期末联考试题含答案

这是一份安徽省颍上三中学2023-2024学年九年级物理第一学期期末联考试题含答案，共8页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．如图所示的电路，电源电压保持不变，R2是定值电阻.闭合开关S后，将滑动变阻器滑片P从中点向右移动的过程中，以下说法正确的是
A．电流表A1的示数变大
B．电流表A2的示数变小
C．电压表示数与电流表A2示数的比值变小
D．电压表示数与电流表A1示数的比值变大
2．根据公式可知
A．一段导体的电阻在电流不变时，与电压成正比
B．一段导体的电阻在电压不变时，与电流成反比
C．一段导体的电阻与电压成正比，与电流成反比
D．导体的电阻等于这段导体两端的电压与通过这段导体的电流的比值
3．灯泡灯丝断了再搭上，下列说法正确的是
A．灯泡变暗，因为阻值增大而电流减小
B．灯泡变亮，因为阻值增大，产生的热量增大
C．灯泡亮度不变，因为电源电压不变
D．灯泡变亮，因为其阻值减小，电流增大，根据公式“P＝UI”可知，其电功率增大

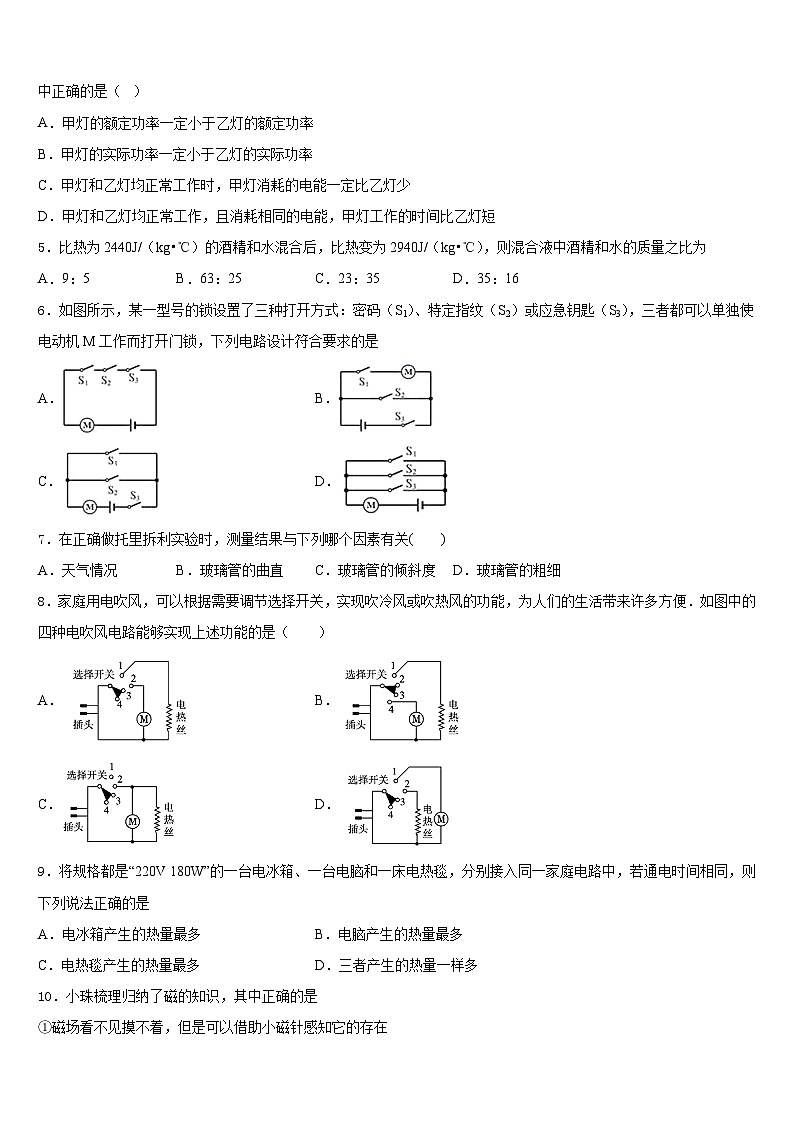

4．小明用标有“12V 60W”的汽车灯甲和标有“24V 30W”的汽车灯乙做实验，关于这两个汽 车灯的比较，下列说法中正确的是（ ）
A．甲灯的额定功率一定小于乙灯的额定功率
B．甲灯的实际功率一定小于乙灯的实际功率
C．甲灯和乙灯均正常工作时，甲灯消耗的电能一定比乙灯少
D．甲灯和乙灯均正常工作，且消耗相同的电能，甲灯工作的时间比乙灯短
5．比热为2440J/（kg•℃）的酒精和水混合后，比热变为2940J/（kg•℃），则混合液中酒精和水的质量之比为
A．9：5B．63：25C．23：35D．35：16
6．如图所示，某一型号的锁设置了三种打开方式：密码（S1）、特定指纹（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁，下列电路设计符合要求的是
A．B．
C．D．
7．在正确做托里拆利实验时，测量结果与下列哪个因素有关( )
A．天气情况B．玻璃管的曲直C．玻璃管的倾斜度D．玻璃管的粗细
8．家庭用电吹风，可以根据需要调节选择开关，实现吹冷风或吹热风的功能，为人们的生活带来许多方便．如图中的四种电吹风电路能够实现上述功能的是（ ）
A．B．
C．D．
9．将规格都是“220V 180W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是
A．电冰箱产生的热量最多B．电脑产生的热量最多
C．电热毯产生的热量最多D．三者产生的热量一样多
10．小珠梳理归纳了磁的知识，其中正确的是

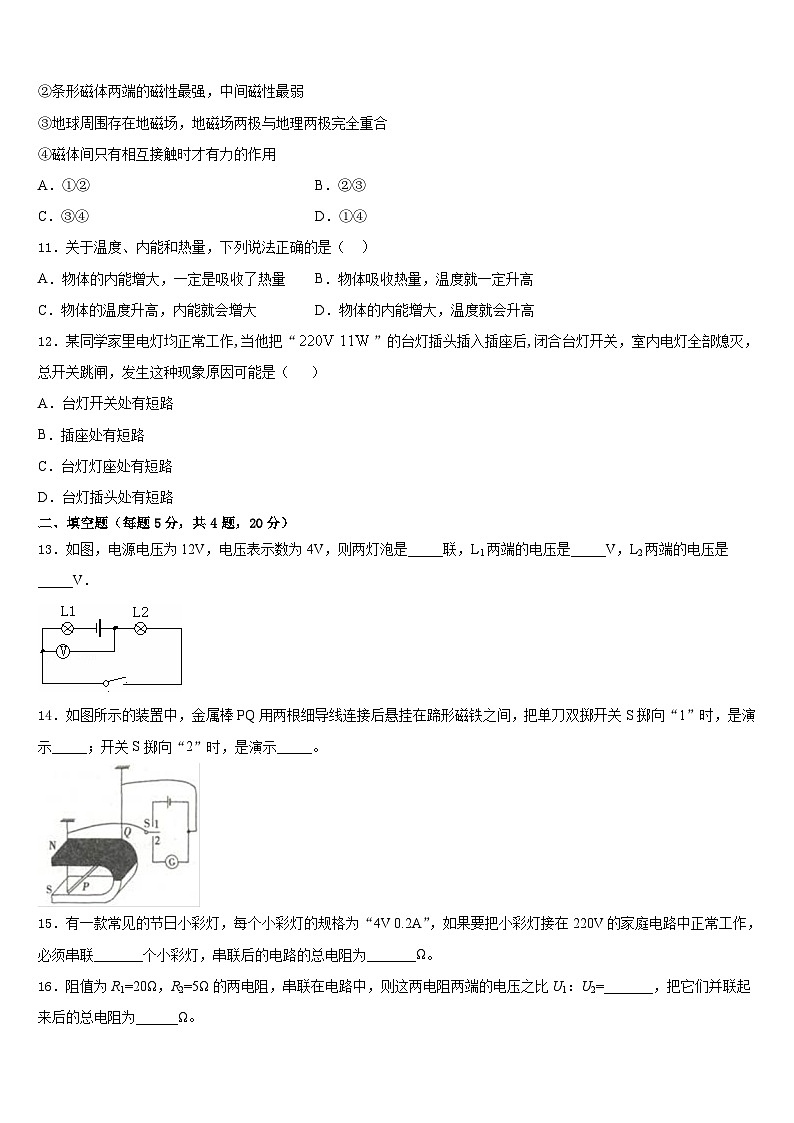

①磁场看不见摸不着，但是可以借助小磁针感知它的存在
②条形磁体两端的磁性最强，中间磁性最弱
③地球周围存在地磁场，地磁场两极与地理两极完全重合
④磁体间只有相互接触时才有力的作用
A．①②B．②③
C．③④D．①④
11．关于温度、内能和热量，下列说法正确的是（ ）
A．物体的内能增大，一定是吸收了热量 B．物体吸收热量，温度就一定升高
C．物体的温度升高，内能就会增大 D．物体的内能增大，温度就会升高
12．某同学家里电灯均正常工作,当他把“”的台灯插头插入插座后,闭合台灯开关，室内电灯全部熄灭，总开关跳闸，发生这种现象原因可能是（ ）
A．台灯开关处有短路
B．插座处有短路
C．台灯灯座处有短路
D．台灯插头处有短路
二、填空题（每题5分，共4题，20分）
13．如图，电源电压为12V，电压表示数为4V，则两灯泡是_____联，L1两端的电压是_____V，L2两端的电压是_____V．
14．如图所示的装置中，金属棒PQ用两根细导线连接后悬挂在蹄形磁铁之间，把单刀双掷开关S掷向“1”时，是演示_____；开关S掷向“2”时，是演示_____。
15．有一款常见的节日小彩灯，每个小彩灯的规格为“4V 0.2A”，如果要把小彩灯接在220V的家庭电路中正常工作，必须串联_______个小彩灯，串联后的电路的总电阻为_______Ω。
16．阻值为R1=20Ω，R2=5Ω的两电阻，串联在电路中，则这两电阻两端的电压之比U1：U2=_______，把它们并联起来后的总电阻为______Ω。
三、实验题（共12分）
17．（4分）在“探究并联电路的电压规律”实验中，小明同学设计了如图所示的电路。
（1）在连接电路中，开关应该处于______（选填“闭合”或“断开”）状态。
（2）根据如图连接好电路，闭合开关进行试触时，他发现电压表的指针反向偏转，其原因是__________。
（3）故障排除后，小明选用不同规格的灯泡，完成了三次实验，并记录了数据。分析上表中的数据，可得出的结论为：（请用语言文字准确叙述）
___________________________。
18．（4分）用如图(1)所示的装置探究“电流通过导体产生的热量与电流的关系”。相同烧瓶内装满了煤油，R1=R2。
（1）烧瓶中装入的煤油是__________ (选填“导体”或“绝缘体”)
（2）通电一段时间后,___(选填“甲”或“乙”)烧瓶中玻璃管内液面上升的高度较大。
（3）小红用如图（2）所示的装置,进一步探究“电流通过导体产生的热量与电流的关系”。经多次实验测量搜集实验数据,绘制了烧瓶中玻璃管内液面上升的高度与电流I的关系图（3），根据焦耳定律可知，图中能正确反映h--I关系的是___。
19．（4分）如图所示为《探究比较不同物质的吸热能力》两套实验装置。在图甲中使用了相同的试管和温度计，在图乙中使用了两个相同阻值的电阻丝.（设水和食用油的初温相同）
（1）实验中记录的实验数据如下表所示，分析第1、2次或第3、4次实验数据可看出：同种物质升高相同温度时，吸收的热量与物质的________有关；
分析第1、3次或第2、4次实验数据可看出：质量相同的水和食用油升高相同的温度，吸收的热量与物质的________有关；
（2）用电热器给质量0.1kg的水加热，升高的温度与酒精灯加热时温度相同时，需要5min，则电阻丝的功率________W；（设电能完全被水吸收）
（3）通过以上实验，我们可得出：相同质量的不同物质，在升高相同温度时，吸收的热量________（选填“相同”或“不同”），为了反映物质的这种特性，物理学中引入了比热容这个物理量。
四、作图题（共16分）
20．（8分）根据如图所示的实物连线图，画出对应的电路图（要求连线要横平竖直，尽量使电路图简洁美观）。
（____）
21．（8分）电动自行车两刹车手柄中各有一只开关S1和S2，在行驶中用任一只手柄刹车时，该手柄上的开关断开，电动机（用符号表示）停止工作。请画出符合要求的电路图。
五、计算题（共22分）
22．（10分）如图甲所示，电源两端电压不变。R1为定值电阻，R2为滑动变阻器；当滑动变阻器的滑片P滑动时测出电压值、电流值，得出滑动变阻器的功率P和电流I的关系图像如图乙所示，根据图像信息。求：
(1)滑动变阻器的最大阻值；
(2)R1的阻值和电源电压；
(3)求此电路的最大电功率。
23．（12分）如图所示的电路中，电源电压不变，电阻R2的阻值为100Ω，闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.8A，求：
（1）电源电压；
（2）电阻R1消耗的电功率．
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、D
3、D
4、D
5、B
6、D
7、A
8、A
9、C
10、A
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、串 8 4
14、通电导线在磁场中受力的作用 电磁感应现象
15、55 1100
16、4∶1 4
三、实验题（共12分）
17、断开 电压表正负接线柱接反 并联电路中，各支路两端电压都相等
18、绝缘体 乙 A
19、质量 种类 35 不同
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)125Ω；(2)5Ω，12V；(3)28.8W
23、（1）80V；（2）96W
实验次数
L1两端的电压U1/V
L2两端的电压U2/V
A、B两端的电压U/V
1
2.8
2.8
2.8
2
3.0
3.0
3.0
3
2.9
2.9
2.9
物质
次数
质量/m/kg
升高的温度t/℃
加热时间t/min
水
1
0.1
10
2
2
0.2
10
4
食用油
3
0.1
10
1
4
0.2
10
2
