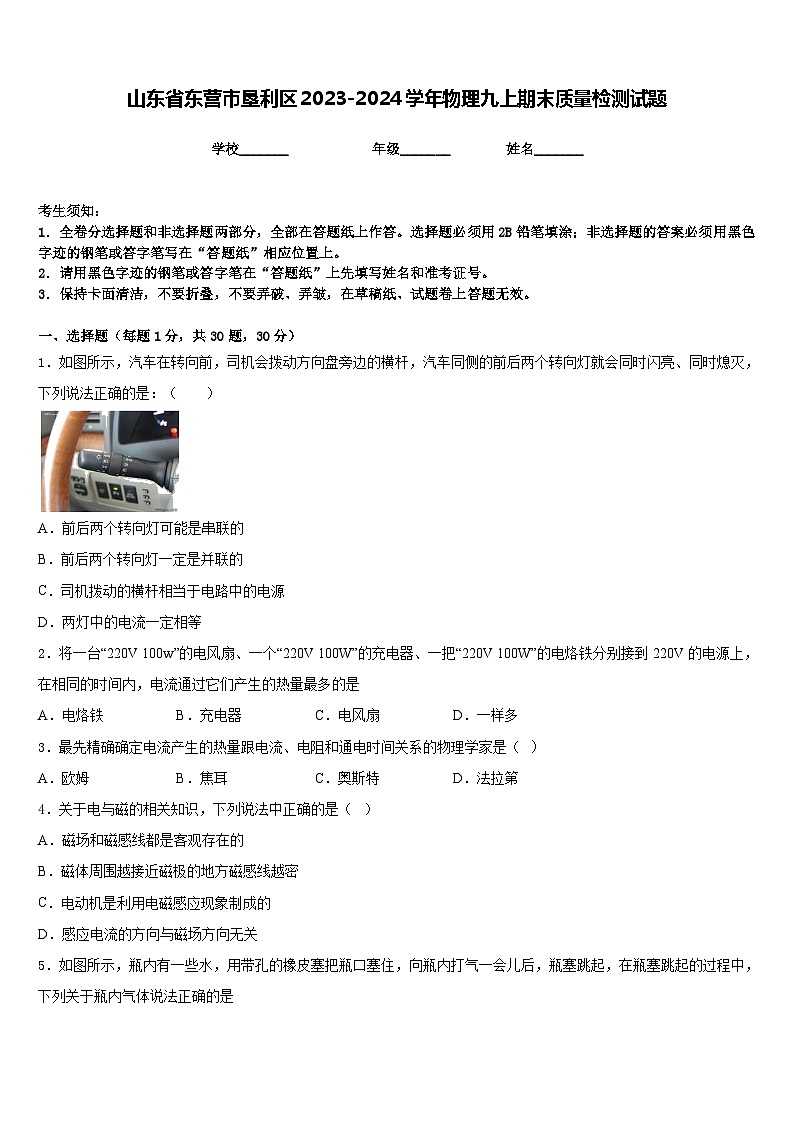

山东省东营市垦利区2023-2024学年物理九上期末质量检测试题含答案

这是一份山东省东营市垦利区2023-2024学年物理九上期末质量检测试题含答案，共10页。试卷主要包含了抽油烟机装有照明灯和排气扇，下列说法中正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．如图所示，汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，下列说法正确的是：（ ）
A．前后两个转向灯可能是串联的
B．前后两个转向灯一定是并联的
C．司机拨动的横杆相当于电路中的电源
D．两灯中的电流一定相等
2．将一台“220V 100w”的电风扇、一个“220V 100W”的充电器、一把“220V 100W”的电烙铁分别接到220V的电源上，在相同的时间内，电流通过它们产生的热量最多的是
A．电烙铁B．充电器C．电风扇D．一样多
3．最先精确确定电流产生的热量跟电流、电阻和通电时间关系的物理学家是（ ）
A．欧姆B．焦耳C．奥斯特D．法拉第
4．关于电与磁的相关知识，下列说法中正确的是（ ）
A．磁场和磁感线都是客观存在的
B．磁体周围越接近磁极的地方磁感线越密
C．电动机是利用电磁感应现象制成的
D．感应电流的方向与磁场方向无关

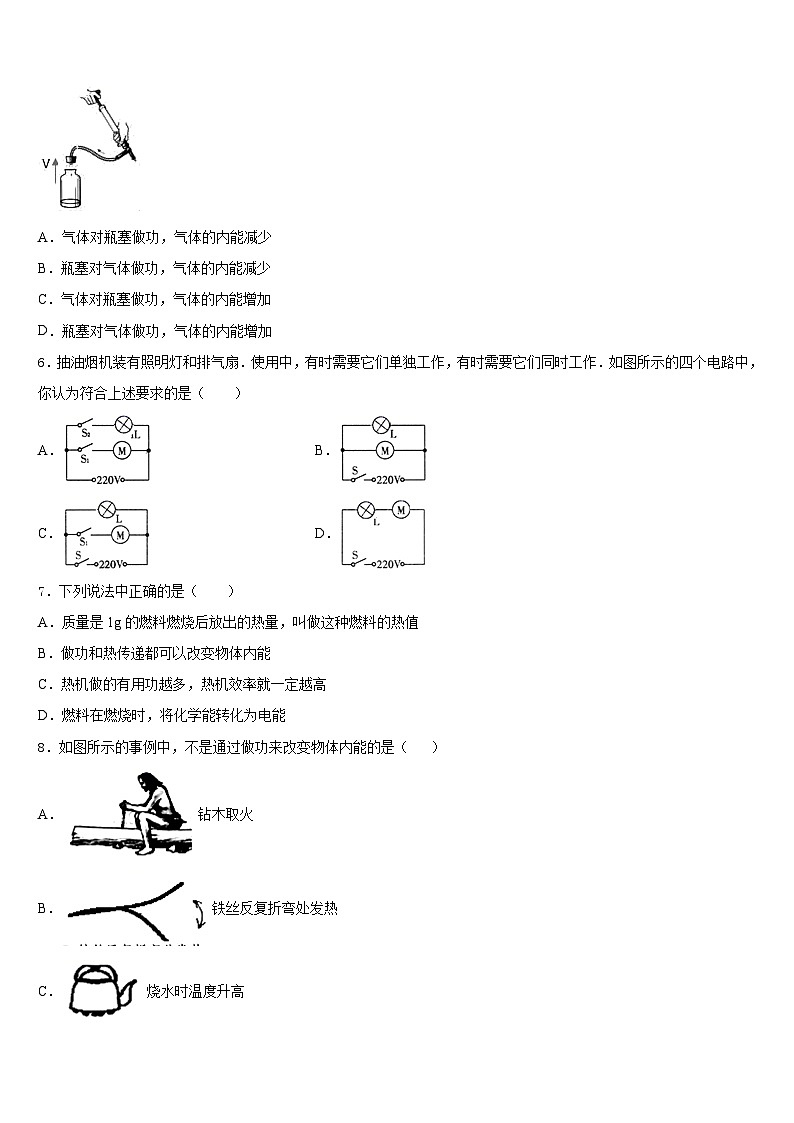

5．如图所示，瓶内有一些水，用带孔的橡皮塞把瓶口塞住，向瓶内打气一会儿后，瓶塞跳起，在瓶塞跳起的过程中，下列关于瓶内气体说法正确的是
A．气体对瓶塞做功，气体的内能减少
B．瓶塞对气体做功，气体的内能减少
C．气体对瓶塞做功，气体的内能增加
D．瓶塞对气体做功，气体的内能增加
6．抽油烟机装有照明灯和排气扇．使用中，有时需要它们单独工作，有时需要它们同时工作．如图所示的四个电路中，你认为符合上述要求的是（ ）
A．B．
C．D．
7．下列说法中正确的是（ ）
A．质量是1g的燃料燃烧后放出的热量，叫做这种燃料的热值
B．做功和热传递都可以改变物体内能
C．热机做的有用功越多，热机效率就一定越高
D．燃料在燃烧时，将化学能转化为电能
8．如图所示的事例中，不是通过做功来改变物体内能的是（ ）
A．钻木取火
B．铁丝反复折弯处发热
C．烧水时温度升高

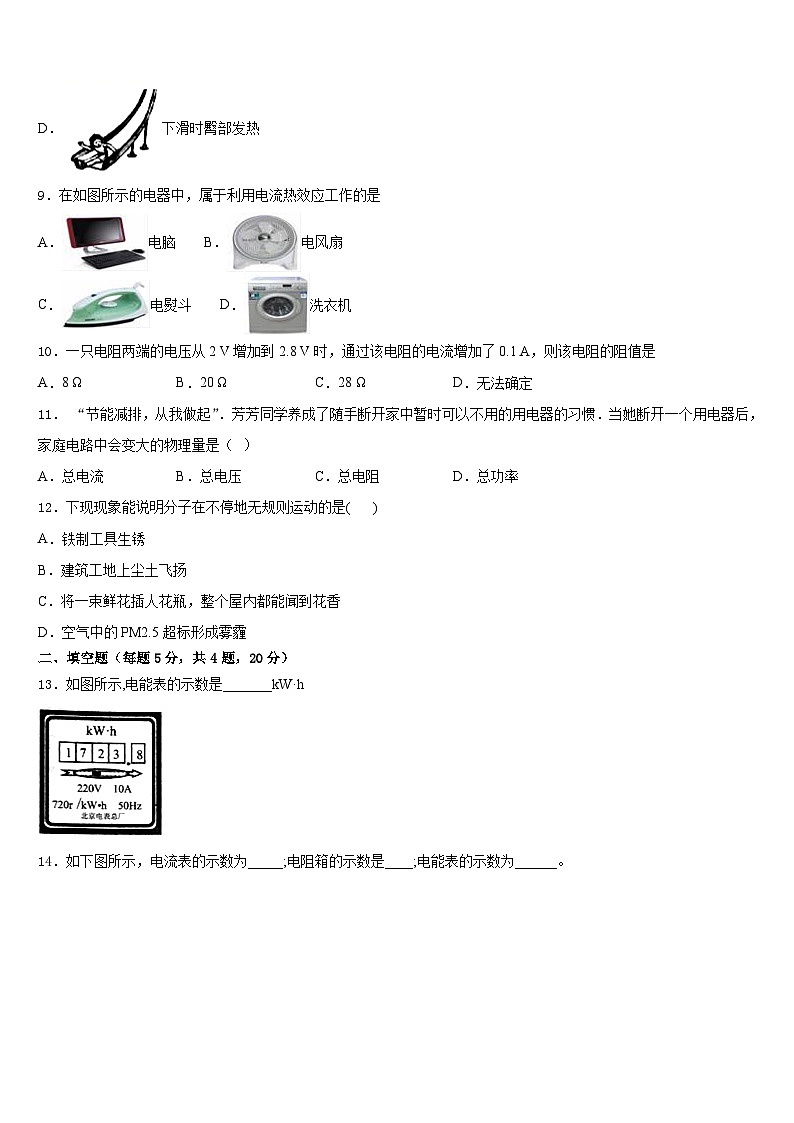

D．下滑时臀部发热
9．在如图所示的电器中，属于利用电流热效应工作的是
A．电脑 B．电风扇
C．电熨斗 D．洗衣机
10．一只电阻两端的电压从2 V增加到2.8 V时，通过该电阻的电流增加了0.1 A，则该电阻的阻值是
A．8 ΩB．20 ΩC．28 ΩD．无法确定
11． “节能减排，从我做起”．芳芳同学养成了随手断开家中暂时可以不用的用电器的习惯．当她断开一个用电器后，家庭电路中会变大的物理量是（ ）
A．总电流B．总电压C．总电阻D．总功率
12．下现现象能说明分子在不停地无规则运动的是( )
A．铁制工具生锈
B．建筑工地上尘土飞扬
C．将一束鲜花插人花瓶，整个屋内都能闻到花香
D．空气中的PM2.5超标形成雾霾
二、填空题（每题5分，共4题，20分）
13．如图所示,电能表的示数是_______kW·h
14．如下图所示，电流表的示数为_____;电阻箱的示数是____;电能表的示数为______。

15．木块不容易被压缩，说明分子间存在__________（填“引力”或“斥力”）；天然气液化后，其分子间的作用力__________（填“变大”、“变小”或“不变”）。
16．夏天我们常常将饮料和冰块放在一起，制作冰镇饮料。这是因为饮料和冰块的温度不同，两者之间发生了_______，冰块的内能_______（最后一空选填“增加”“减小”或“不变”）。
三、实验题（共12分）
17．（4分）如下图所示，是测量小灯泡电功率的实物元件图，其中电源是由三只新蓄电池（每节电压2V）组成，小灯泡额定电压是3.8V，其灯丝电阻约为10Ω，滑动变阻器标有“10Ω、1A”字样，电流表（00.6A、03A），电压表（03V、015V）：
(1)本实验的原理是：__________；
(2)请用笔画线代替导线，把图中的电路元件连接成完整的实验电路；（要求：滑片P向左移时灯变亮，且连线不得交叉）
（_________）
(3)小明按正确操作连接好电路，闭合开关后灯不亮，电压表示数接近电源电压，电流表无示数，则故障原因可能是______________；
(4)排除故障后，在测量小灯泡的额定功率时，应先调节滑动变阻器，使小灯泡两端电压为______V，再测出电路中的电流，即可计算出额定功率；若小灯泡两端实际电压为额定电压的1.2倍，则实际功率为额定功率的________倍；（灯泡阻值不变）
(5)实际测量过程中小刚发现电压表015V量程已损坏（另一量程完好），但他仍想利用现有器材测出小灯泡的额定功率，请你帮小刚重新设计新的电路图并画在题中的方框内；
（_________）
(6)小刚按重新设计的电路图继续实验，调节滑动变阻器滑片，使电压表示数为________V时，小灯泡正常发光，此时电流表示数如图所示，则小灯泡的额定功率是_______W。
18．（4分）小明同学在做“用伏安法测量某定值电阻R阻值”的实验中，连接成如图甲所示电路。
（1）实验中，移动滑片，电流表无示数，电压表有较大示数且无明显变化，经检查是导线连接问题，请你在图甲电路中添加一根导线使之成为正确的电路；
（__________）
（2）电路连接正确后，当电压表的示数如图乙所示，电流表的示数如图丙所示，则定值电阻的阻值是_________Ω，通常情况下要进行多次测量，其目的是___________________________；
（3）另一位同学选择了一个标准的电阻箱（元件符号）、若干开关、干电池及导线和一个电流表（电流表量程足够大）来测量定值电阻R的阻值，请你帮他在方框内设计完整的电路图（画出一种即可）。
（__________）
19．（4分）小明利用如下图所示的电路“探究电流跟电阻、电压的关系”。
(1)实验时，在探究通过导体的电流跟电阻的关系时，滑动变阻器的作用是_______；（从下列的选项中选择相应的字母填入）
A．改变电路中的电流 B．改变电阻两端的电压
C．控制电阻两端的电压一定 D．保护电路
(2)小明将5Ω的电阻接入电路中，闭合开关，多次移动滑动变阻器的滑片，记录对应的一组实验数据如表1所示，此过程小明实际探究的是电流跟_________的关系，用到的研究方法是_____________________；
表1
表2
(3)小明继续探究，得到的另一组实验数据如表2所示。分析表2中的数据，你能得出的结论是___________。
四、作图题（共16分）
20．（8分）图为用羊角锤拔钉子的情景，请画出动力F1的力臂L1和羊角锤所受阻力F2的示意图。
（_____）
21．（8分）按要求作图。
(1)如图甲轻杆OB在外力作用下保持静止(O为支点)，请在图中画出动力臂和阻力臂。
（_______________）
(2)请在乙图中的两个虚线框内，选填“电源”和“开关”的符号，并满足当开关都闭合时两灯组成并联电路。
（_______________）
五、计算题（共22分）
22．（10分）下表为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝。求：
（1）电烤箱在高温档正常工作1min所消耗的电能；
（2）电路中R1的阻值；
（3）电烤箱在低温档正常工作时，电路中的电流和R1的功率。
23．（12分）如图所示的电路中，电源电压为6V，且保持不变。电阻R1为8Ω，R2为4Ω，当开关闭合后，求：
(1)通过R1的电流；
(2)电压表的示数。
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、A
3、B
4、B
5、A
6、A
7、B
8、C
9、C
10、A
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、1723.8
14、0.34A 4658Ω 2018.6 kW·h
15、斥力 变大
16、热传递 增加
三、实验题（共12分）
17、P=UI 小灯泡断路 3.8 1.44 2.2 1.52
18、 9 取平均值减小误差
19、CD 电压 控制变量法 当导体两端的电压一定时，导体中的电流跟导体 的电阻成反比
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、6.6×104J；44Ω；2A；176W
23、 (1)0.5A；(2)4V。
次数
U1/V
I/A
①
1.0
0.20
②
1.5
0.30
③
2.0
0.40
次数
R1/Ω
I/A
①
5.0
0.60
②
10.0
0.30
③
15.0
0.20
电烤箱
额定电压
220V
额定功率
高温档
1100W
低温档
440W
电源频率
50Hz
