山东省济南市历下区2023-2024学年九年级物理第一学期期末质量检测模拟试题含答案

这是一份山东省济南市历下区2023-2024学年九年级物理第一学期期末质量检测模拟试题含答案，共8页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图所示，V1和V2是完全相同的两个电压表，都有3V和15V两个量程，闭合开关后，发现两个电压表偏转的角度相同，则（ ）
A．R1：R2=1：4B．R1：R2=4：1C．R1：R2=1：5D．R1：R2=5：1
2．下列现象中，用物理知识解释正确的是
A．减少废气带走的热量可以提高内燃机的效率
B．吃冰棒感觉凉爽，是因为升华要吸热
C．物体的温度高，是因为它具有较多的热量
D．运载火箭的燃料采用液氢，是因为液氢的比热容大
3．下列各项中，小磁针N极的指向和通电螺线管的磁感线方向均正确的是（ ）
A．
B．
C．
D．

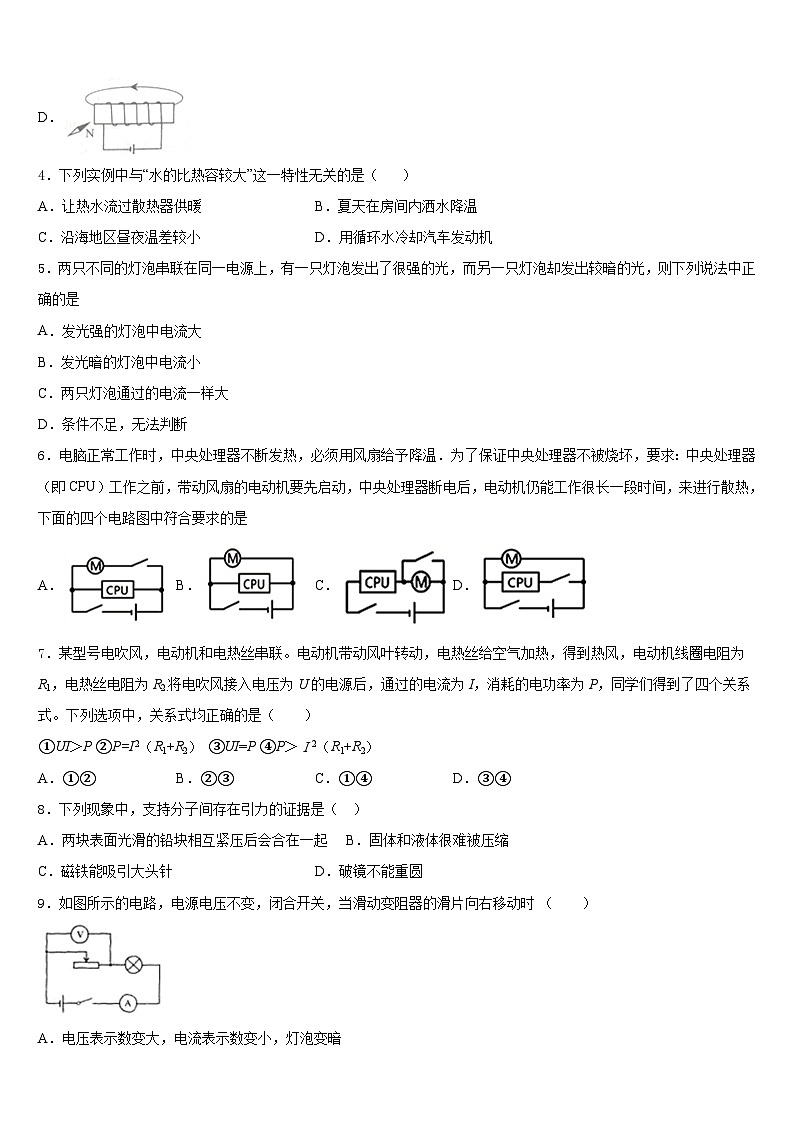

4．下列实例中与“水的比热容较大”这一特性无关的是（ ）
A．让热水流过散热器供暖B．夏天在房间内洒水降温
C．沿海地区昼夜温差较小D．用循环水冷却汽车发动机
5．两只不同的灯泡串联在同一电源上，有一只灯泡发出了很强的光，而另一只灯泡却发出较暗的光，则下列说法中正确的是
A．发光强的灯泡中电流大
B．发光暗的灯泡中电流小
C．两只灯泡通过的电流一样大
D．条件不足，无法判断
6．电脑正常工作时，中央处理器不断发热，必须用风扇给予降温．为了保证中央处理器不被烧坏，要求：中央处理器（即CPU）工作之前，带动风扇的电动机要先启动，中央处理器断电后，电动机仍能工作很长一段时间，来进行散热，下面的四个电路图中符合要求的是
A．B．C．D．
7．某型号电吹风，电动机和电热丝串联。电动机带动风叶转动，电热丝给空气加热，得到热风，电动机线圈电阻为R1，电热丝电阻为R2.将电吹风接入电压为U的电源后，通过的电流为I，消耗的电功率为P，同学们得到了四个关系式。下列选项中，关系式均正确的是（ ）
①UI＞P ②P=I2（R1+R2） ③UI=P ④P＞Ⅰ2（R1+R2）
A．①②B．②③C．①④D．③④
8．下列现象中，支持分子间存在引力的证据是（ ）
A．两块表面光滑的铅块相互紧压后会合在一起B．固体和液体很难被压缩
C．磁铁能吸引大头针D．破镜不能重圆
9．如图所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时 （ ）
A．电压表示数变大，电流表示数变小，灯泡变暗
B．电压表示数变小，电流表示数变大，灯泡变亮
C．电压表示数变小，电流表示数变小，灯泡变暗
D．电压表示数变大，电流表示数变大，灯泡变亮

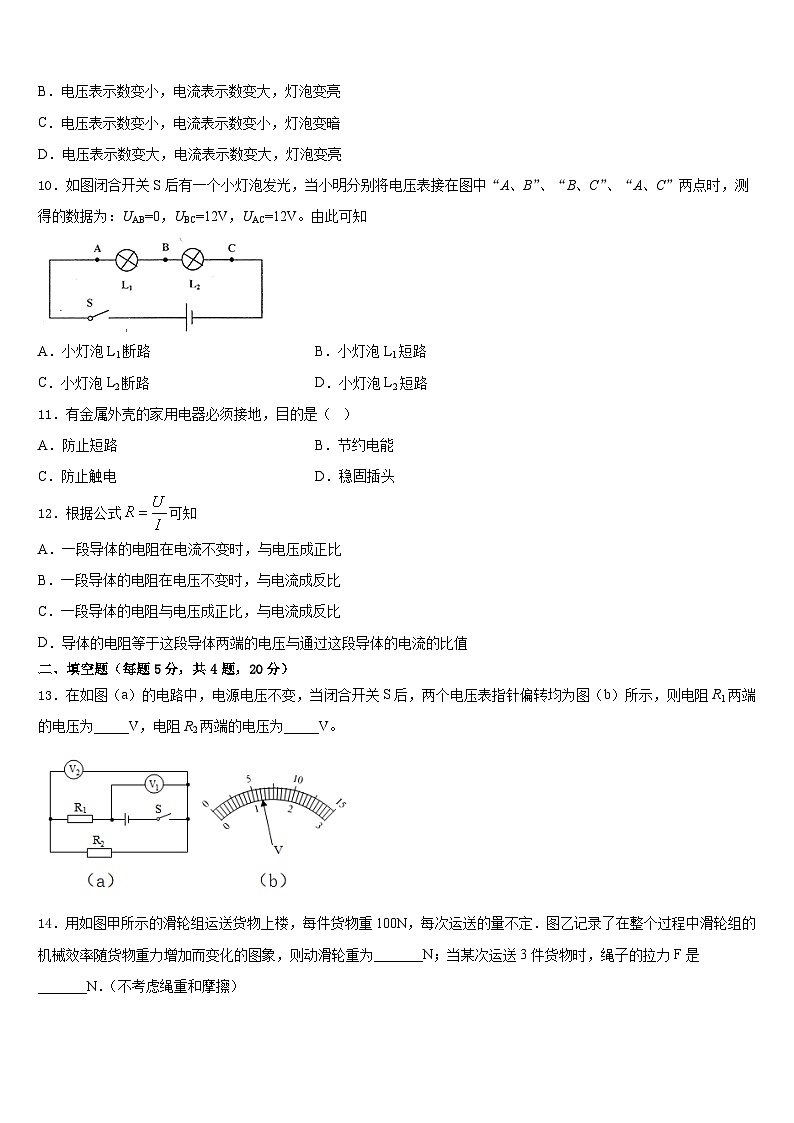

10．如图闭合开关S后有一个小灯泡发光，当小明分别将电压表接在图中“A、B”、“B、C”、“A、C”两点时，测得的数据为：UAB=0，UBC=12V，UAC=12V。由此可知
A．小灯泡L1断路B．小灯泡L1短路
C．小灯泡L2断路D．小灯泡L2短路
11．有金属外壳的家用电器必须接地，目的是（ ）
A．防止短路B．节约电能
C．防止触电D．稳固插头
12．根据公式可知
A．一段导体的电阻在电流不变时，与电压成正比
B．一段导体的电阻在电压不变时，与电流成反比
C．一段导体的电阻与电压成正比，与电流成反比
D．导体的电阻等于这段导体两端的电压与通过这段导体的电流的比值
二、填空题（每题5分，共4题，20分）
13．在如图（a）的电路中，电源电压不变，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1两端的电压为_____V，电阻R2两端的电压为_____V。
14．用如图甲所示的滑轮组运送货物上楼，每件货物重100N，每次运送的量不定．图乙记录了在整个过程中滑轮组的机械效率随货物重力增加而变化的图象，则动滑轮重为_______N；当某次运送3件货物时，绳子的拉力F是_______N．（不考虑绳重和摩擦）
15．一台玩具四驱车上的小电动机，两端接上3V电压时它正常转动，通过线圈的电流为0.4A。若电动机内的线圈电阻为2.5Ω，则通电一分钟，小电动机消耗的电能是___J，线圈产生的热量是____J。
16．内燃机的四个冲程中，其中压缩冲程是_____能转化为_____能．甲、乙两种金属的比热之比是3：1，质量之比是2：1，当它们吸收相同的热量，甲物体的温度升高了10℃，则乙物体的温度升高了_____℃．
三、实验题（共12分）
17．（4分）在测量额定电压为2.5V的小灯泡正常发光时的电功率时，电路连接如图甲所示。
（1）连接电路时开关要_________。
（2）正确连接电路后闭合开关，发现灯泡不亮，电流表无示数，电压表示数接近电源电压，其故障可能是小灯泡_________。
（3）排除故障后，移动滑片P到某一位置时，电压表示数如图乙所示，若要测量小灯泡正常发光时的电功率，应将滑片P向______（选填“A”或“B”）端移动，使电压表示数为_______V。
（4）移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I－U图像，根据图像信息，可计算出小灯泡正常发光时的电功率为______W。
18．（4分）如图所示的是小聪和小明做“测量定值电阻Rx”的实验。
（1）图甲是小聪设计的电路，连接尚未完整，请用笔画线代替导线，把电路连接好，使滑动变阻器的滑片向右滑动时，电流表的读数变大___________。
（2）小聪在正确连接后，闭合开关，发现电压表的指针有明显偏转，电流表的指针几乎没有偏转，该故障的原因是_____。
（3）小聪在排除了电路故障后，先把滑动变阻器的滑片调到最_____（填“左”或“右”）端，闭合开关，再调节滑片，测得多组数据，并由这些数据计算得定值电阻Rx的阻值为9.8Ω。
（4）小明在实验时，发现电压表已损坏，他设计了如图乙所示的电路进行实验，先把滑动变阻器的滑片调到电阻值的最大处，闭合开关S1、S2，电流表的读数如图丙所示，为_____A；保持滑动变阻器的滑片不动，闭合开关S1，断开开关S2时，电流表的示数为0.3A，已知滑动变阻器R规格为“20Ω 1A”，根据小明测得的数据计算出定值电阻Rx的阻值是_____Ω。（设电源电压恒定）
（5）比较小聪和小明的实验，你认为_____的实验结果更准确，理由是_____。
19．（4分）如图所示，甲、乙、丙三图中的装置完全相同．燃料的质量都是10g，烧杯内的液体初温相同．
（1）比较不同燃料的热值，应选择_________两图进行实验；比较不同物质的比热容，应选择______两图进行实验；在实验中，三烧杯中a、b液体的质量必须______（填“相等”或“不同”）．
（2）若在研究不同燃料热值实验时，记录数据如下表：
根据表中数据计算：完全燃烧10 g燃料1放出的热量为________J，燃料2的热值是________J/kg．
（3）通过实验得到的燃料热值与实际相比是偏_____（填“大”或“小”），你认为出现这样情况的主要原因是：燃料燃烧释放的热量_________（填“能”或“不能”）全部被液体吸收．
四、作图题（共16分）
20．（8分）如图甲是小明家里经常使用的一个插线板，插线板上的指示灯在开关断开时不发光，插孔也不能提供工作电压；而在开关闭合时指示灯发光，插孔也可以提供工作电压。请你在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。
（_____）
21．（8分）如图所示，当闭合开关S时，位于螺线管右侧的小磁针逆时针旋转90°，请在图中标出通电螺线管的N、S极和电源的“+”“﹣”极．
五、计算题（共22分）
22．（10分）如图甲是小红家里具有加热和保温功能的电热饮水机，其电路图如图乙所示，S1为温控开关，额定电压为220V，加热功率为500W．保温功率为60W．R1、R2均为加热电阻丝（假设电阻不变），请解答下列问题：
（1）电阻丝R1的阻值是多少？
（2）某一次小红家中只使用了饮水机，在加热状态下她观察到电能表上的指示灯在5分钟内闪烁了54次，她家电能表上标有“1600imp/kW•h”的字样，此时，饮水机的实际功率和实际电压是多少？
23．（12分）如图所示，是某家用电热水壶内部的电路简化结构图，其中R1、R2为阻值相同的电热丝，有甲、乙、丙、丁四种不同的连接方式．该电热水壶有高温、中温、低温三档，中温档的额定功率为500W．求：
（1）电热水壶调至中温档正常加热，将2kg温度为30℃的水烧开（标准大气压下）需要20min,水所吸收的热量及电热水壶的效率；
（2）电热水壶高温档的额定功率；
（3）若某次电热水壶用高温档加热0.1h，耗电0.09KW·h,通过计算判断此时电热水壶是否正常工作？
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、A
3、A
4、B
5、C
6、D
7、D
8、A
9、B
10、B
11、C
12、D
二、填空题（每题5分，共4题，20分）
13、4.8 1.2
14、100 200
15、72 24
16、机械 内 60
三、实验题（共12分）
17、断开 断路 B 2.5 0.75
18、 ：电阻Rx断路 左 0.9 10 小聪 小聪可通过调节滑动变阻器，改变被测电阻两端的电压，进行多次测量取平均值来减小误差
19、甲乙 甲丙 相等 2.4× 1.2× 小 不能
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）110Ω；（2）405W， 198V。
23、（1）5.88×105J，98%；（2）1000W；（3）电热水壶非正常工作．
燃料
加热前液体温度/℃
燃料燃尽时液体温度/℃
燃料的热值/J/kg
1
15
35
2.4×106
2
15
25
？
