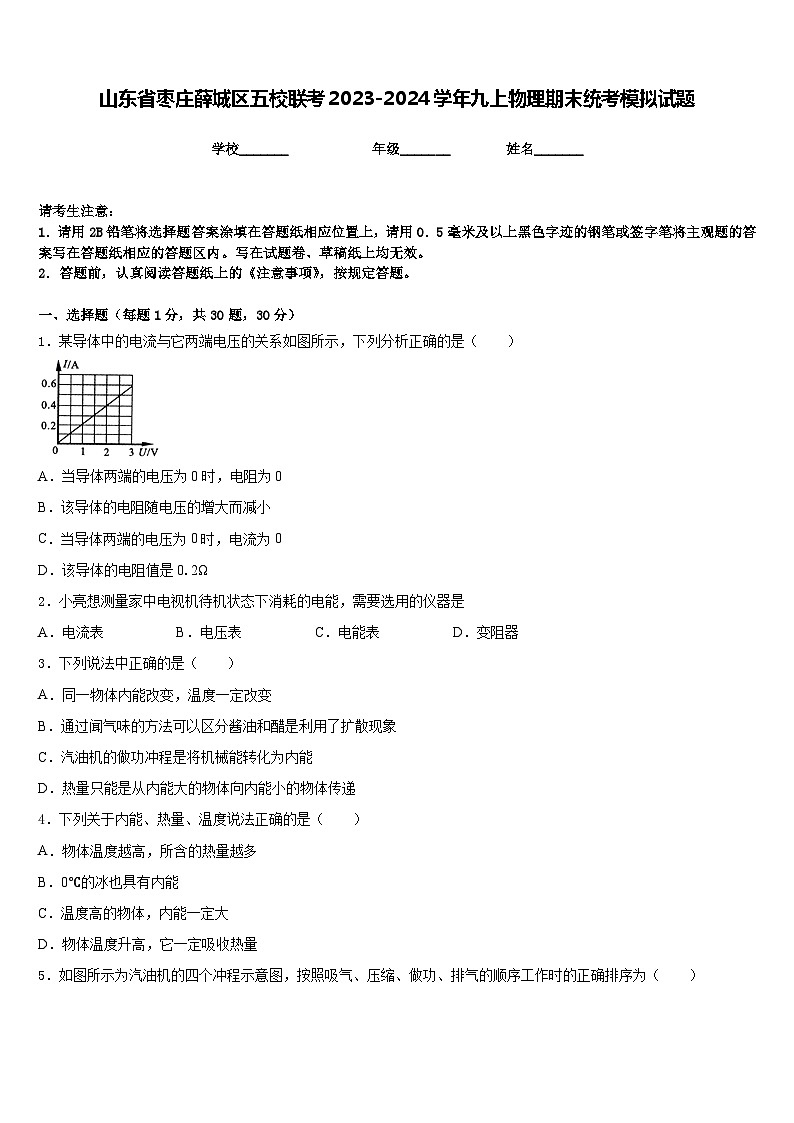

山东省枣庄薛城区五校联考2023-2024学年九上物理期末统考模拟试题含答案

这是一份山东省枣庄薛城区五校联考2023-2024学年九上物理期末统考模拟试题含答案，共8页。试卷主要包含了下列说法中正确的是，为了生命安全，敬请文明驾驶等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．某导体中的电流与它两端电压的关系如图所示，下列分析正确的是（ ）
A．当导体两端的电压为0时，电阻为0
B．该导体的电阻随电压的增大而减小
C．当导体两端的电压为0时，电流为0
D．该导体的电阻值是0.2Ω
2．小亮想测量家中电视机待机状态下消耗的电能，需要选用的仪器是
A．电流表B．电压表C．电能表D．变阻器
3．下列说法中正确的是（ ）
A．同一物体内能改变，温度一定改变
B．通过闻气味的方法可以区分酱油和醋是利用了扩散现象
C．汽油机的做功冲程是将机械能转化为内能
D．热量只能是从内能大的物体向内能小的物体传递
4．下列关于内能、热量、温度说法正确的是（ ）
A．物体温度越高，所含的热量越多
B．0℃的冰也具有内能
C．温度高的物体，内能一定大
D．物体温度升高，它一定吸收热量

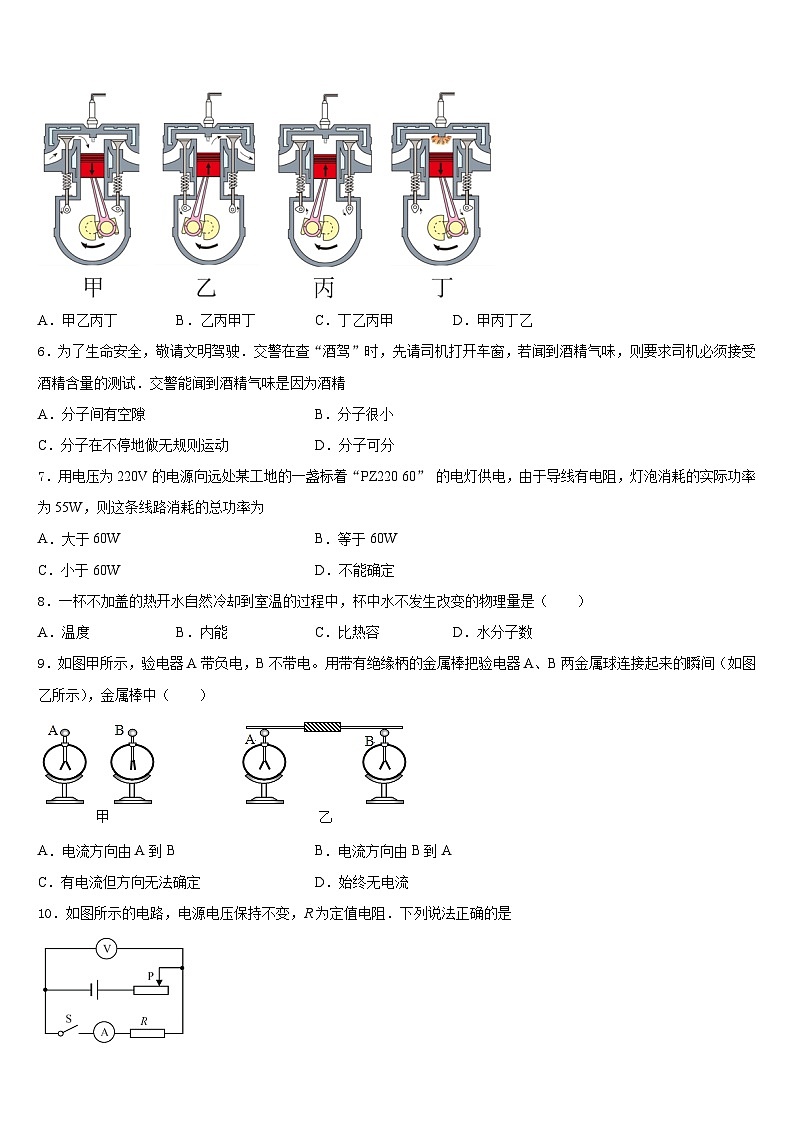

5．如图所示为汽油机的四个冲程示意图，按照吸气、压缩、做功、排气的顺序工作时的正确排序为（ ）
A．甲乙丙丁B．乙丙甲丁C．丁乙丙甲D．甲丙丁乙
6．为了生命安全，敬请文明驾驶．交警在查“酒驾”时，先请司机打开车窗，若闻到酒精气味，则要求司机必须接受酒精含量的测试．交警能闻到酒精气味是因为酒精
A．分子间有空隙B．分子很小
C．分子在不停地做无规则运动D．分子可分
7．用电压为220V的电源向远处某工地的一盏标着“PZ220 60” 的电灯供电，由于导线有电阻，灯泡消耗的实际功率为55W，则这条线路消耗的总功率为
A．大于60WB．等于60W
C．小于60WD．不能确定
8．一杯不加盖的热开水自然冷却到室温的过程中，杯中水不发生改变的物理量是（ ）
A．温度B．内能C．比热容D．水分子数
9．如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（ ）
A．电流方向由A到BB．电流方向由B到A
C．有电流但方向无法确定D．始终无电流

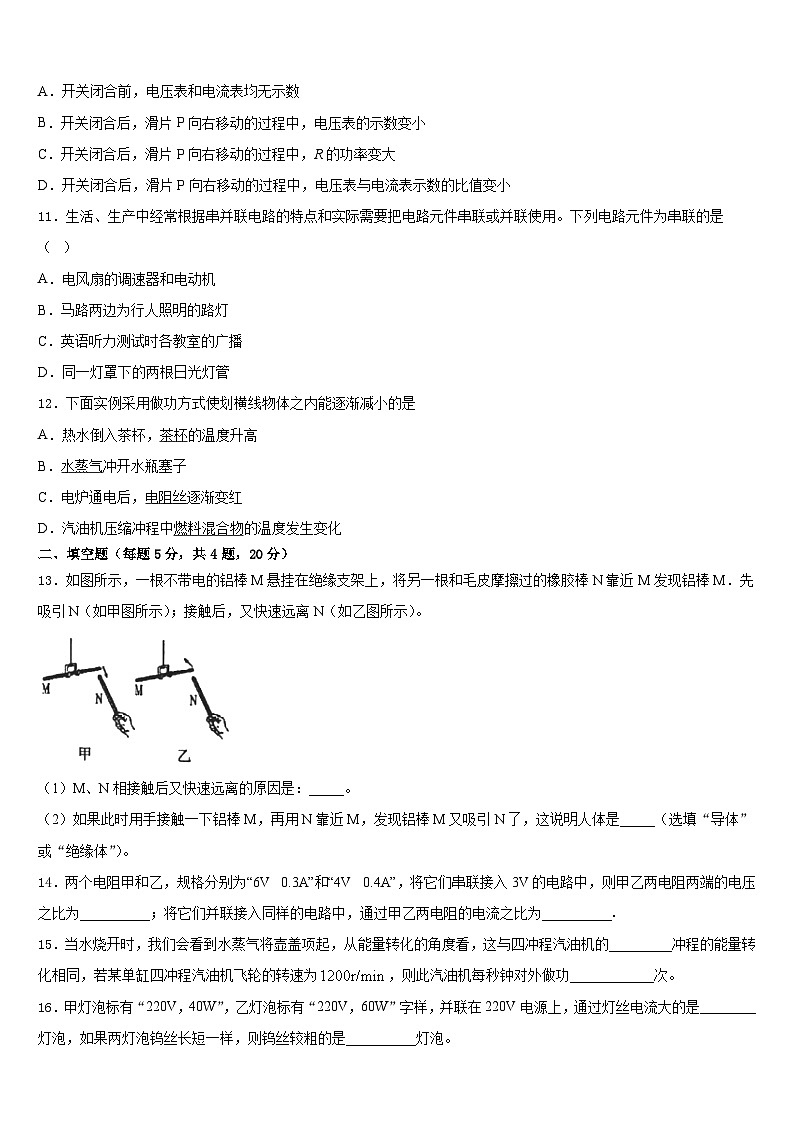

10．如图所示的电路，电源电压保持不变，R为定值电阻．下列说法正确的是
A．开关闭合前，电压表和电流表均无示数
B．开关闭合后，滑片P向右移动的过程中，电压表的示数变小
C．开关闭合后，滑片P向右移动的过程中，R的功率变大
D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值变小
11．生活、生产中经常根据串并联电路的特点和实际需要把电路元件串联或并联使用。下列电路元件为串联的是（ ）
A．电风扇的调速器和电动机
B．马路两边为行人照明的路灯
C．英语听力测试时各教室的广播
D．同一灯罩下的两根日光灯管
12．下面实例采用做功方式使划横线物体之内能逐渐减小的是
A．热水倒入茶杯，茶杯的温度升高
B．水蒸气冲开水瓶塞子
C．电炉通电后，电阻丝逐渐变红
D．汽油机压缩冲程中燃料混合物的温度发生变化
二、填空题（每题5分，共4题，20分）
13．如图所示，一根不带电的铝棒M悬挂在绝缘支架上，将另一根和毛皮摩擦过的橡胶棒N靠近M发现铝棒M．先吸引N（如甲图所示）；接触后，又快速远离N（如乙图所示）。
（1）M、N相接触后又快速远离的原因是：_____。
（2）如果此时用手接触一下铝棒M，再用N靠近M，发现铝棒M又吸引N了，这说明人体是_____（选填“导体”或“绝缘体”）。
14．两个电阻甲和乙，规格分别为“6V 0.3A”和“4V 0.4A”，将它们串联接入3V的电路中，则甲乙两电阻两端的电压之比为__________；将它们并联接入同样的电路中，通过甲乙两电阻的电流之比为__________．
15．当水烧开时，我们会看到水蒸气将壶盖项起，从能量转化的角度看，这与四冲程汽油机的_________冲程的能量转化相同，若某单缸四冲程汽油机飞轮的转速为，则此汽油机每秒钟对外做功____________次。
16．甲灯泡标有“220V，40W”，乙灯泡标有“220V，60W”字样，并联在220V电源上，通过灯丝电流大的是________灯泡，如果两灯泡钨丝长短一样，则钨丝较粗的是__________灯泡。
三、实验题（共12分）
17．（4分）小明在“测量小灯泡的电功率”实验中，小灯泡标有“2.5V”字样，电源电压恒为6V。
（1）请用笔画线代替导线，将如图甲所示的电路连接完整；
（____________）
（2）小明进行了4次测量，并将有关数据及现象记录在表格中。在第1次实验中小灯泡不亮的原因是____________；分析表中信息，小灯泡的额定功率为________W，此实验中滑动变阻器的最大阻值至少是________Ω；
（3）完成上述实验后，小明发现另一只标有额定电流为I额的小灯泡，不用电压表，他设计了如图丙所示的电路测量小灯泡的额定功率，实验方案如下，请你将实验方案补充完整，（已知电源电压不变，滑动变阻器R1的最大阻值为R0）
①按电路图连接电路；
②只闭合开关S1，移动R1的滑片，使电流表的示数为I额，灯泡正常发光；
③只闭合开关S2，保持R1的滑片位置不动，移动R2的滑片，使电流表的示数为I额；
④只闭合开关S2，_____________________________，将R1的滑片移到最左端，电流表的示数为I1，将R1的滑片移到最右端，电流表的示数为I2。小灯泡额定功率的表达式：_____________。
18．（4分）为了比较水和沙子吸热本领的大小，小文做了如图所示的实验:在两个相同的烧杯中，分别装有质量、初温都相同的水和沙子，用两个相同的酒精灯对其加热，实验数据记录如表：
（1）在此实验中用______________表示水和沙子吸热的多少；
（2）分析表中的实验数据可知：当物体温度变化量和______________相同时，水吸收的热量______________（选填“大于”或“小于”）沙子吸收的热量；
（3）如果加热相同的时间，质量相同的水和沙子，___________升高的温度更高．
19．（4分）小强和小明用如图甲所示的器材测额定电压为2.5V的小灯泡的电阻和电功率，已知电源电压为6V且保持不变。
(1)请用笔画线代替导线，帮他们完成电路的连接；（要求滑动变阻器滑片向右移动时，小灯泡变暗）（____）
(2)电路连接无误后，闭合开关，发现灯泡不发光，电流表指针不发生偏转，电压表指针有偏转，请帮他们找出故障的原因（填下列故障原因的代号）______；
A．小灯泡短路 B．电源接触不良 C．小灯泡断路 D．电流表内部短路
(3)实验时，他们记下了多组对应的电压表和电流表示数，并绘制了U—I图象如图乙所示，根据图象信息得知，当加在灯泡两端的电压为1.5V时，小灯泡的电阻是______Ω，小灯泡的额定功率是______W；
(4)根据图象中的数据计算发现：小灯泡两端的电压不同时，灯丝的电阻不相等，你认为原因可能是______；
(5)在实验的基础上，小明提出利用此装置探究电流与电阻的关系，于是他取用阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω的电阻代替灯泡继续探究；
①实验中他多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象，由图象可以得出结论：______；
②实验过程中，小明用5Ω的电阻做完实验后，接下来的操作是______，然后将10Ω的电阻接入电路，闭合开关，应将滑动变阻器的滑片P向______（选填左或右），使电压表示数为______V时，读出电流表的示数；
③为完成整个实验，应该选取滑动变阻器______（选填字母）。
A．20Ω1.0A B．30Ω1.0A C．50Ω1.0A
四、作图题（共16分）
20．（8分）如图所示家庭电路，吊灯L1和L2由开关S控制，墙上有一个固定的三孔插座.请把电路连接完整.
（________）
21．（8分）在图电路中的圆圈内填上适当的电表符号，使R1、R2并联连接。
（______）
五、计算题（共22分）
22．（10分）一个“220V 800W”电炉子，正常工作时电流有多大？正常工作时电阻有多大？假如电路的电压降到210V，电炉丝的电阻不变，这时电炉子的实际功率有多大？
23．（12分）如图所示的电路中，电源两端电压不变，电阻R1的阻值为10Ω。闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.8A。则
（1）电阻R2的阻值
（2）电阻R1消耗的电功率P1
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、B
4、B
5、D
6、C
7、C
8、C
9、B
10、B
11、A
12、B
二、填空题（每题5分，共4题，20分）
13、同种电荷相互排斥 导体
14、2：1 1：2
15、做功 10
16、乙 乙
三、实验题（共12分）
17、 灯泡的实际功率太小 0.7 55 保持R2的滑片位置不动
18、酒精灯加热时间 质量 大于 沙子
19、 C 10 0.5 灯丝的电阻随温度的升高而增大 电压一定时，导体中的电流与电阻成反比 断开开关，取下5Ω的电阻 右 2.5 C
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)3.64A (2)60.5Ω (3) 728.93W
23、（1）15Ω （2）14.4W
实验次数
电压U/V
电流I/A
小灯泡亮度
1
0.5
0.10
不亮
2
1.5
偏亮
3
2.5
0.28
正常
4
2.8
0.30
更亮
质量/g
升温10℃所需时间/s
升温20℃所需时间/s
升温30℃所需时间/s
沙子
30
64
92
124
水
30
92
163
220
