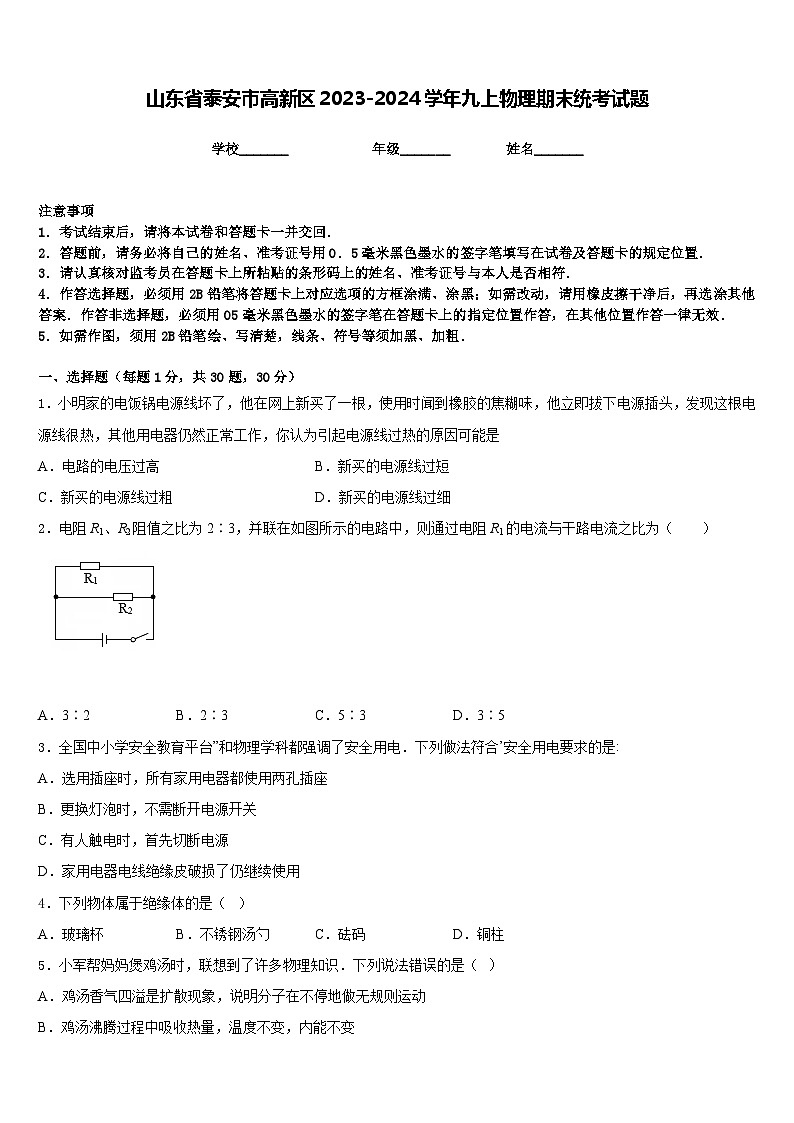

山东省泰安市高新区2023-2024学年九上物理期末统考试题含答案

这是一份山东省泰安市高新区2023-2024学年九上物理期末统考试题含答案，共9页。试卷主要包含了现有A等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．小明家的电饭锅电源线坏了，他在网上新买了一根，使用时闻到橡胶的焦糊味，他立即拔下电源插头，发现这根电源线很热，其他用电器仍然正常工作，你认为引起电源线过热的原因可能是
A．电路的电压过高 B．新买的电源线过短
C．新买的电源线过粗 D．新买的电源线过细
2．电阻R1、R2阻值之比为2∶3，并联在如图所示的电路中，则通过电阻R1的电流与干路电流之比为（ ）
A．3∶2B．2∶3C．5∶3D．3∶5
3．全国中小学安全教育平台”和物理学科都强调了安全用电．下列做法符合’安全用电要求的是:
A．选用插座时，所有家用电器都使用两孔插座
B．更换灯泡时，不需断开电源开关
C．有人触电时，首先切断电源
D．家用电器电线绝缘皮破损了仍继续使用
4．下列物体属于绝缘体的是（ ）
A．玻璃杯B．不锈钢汤勺C．砝码D．铜柱

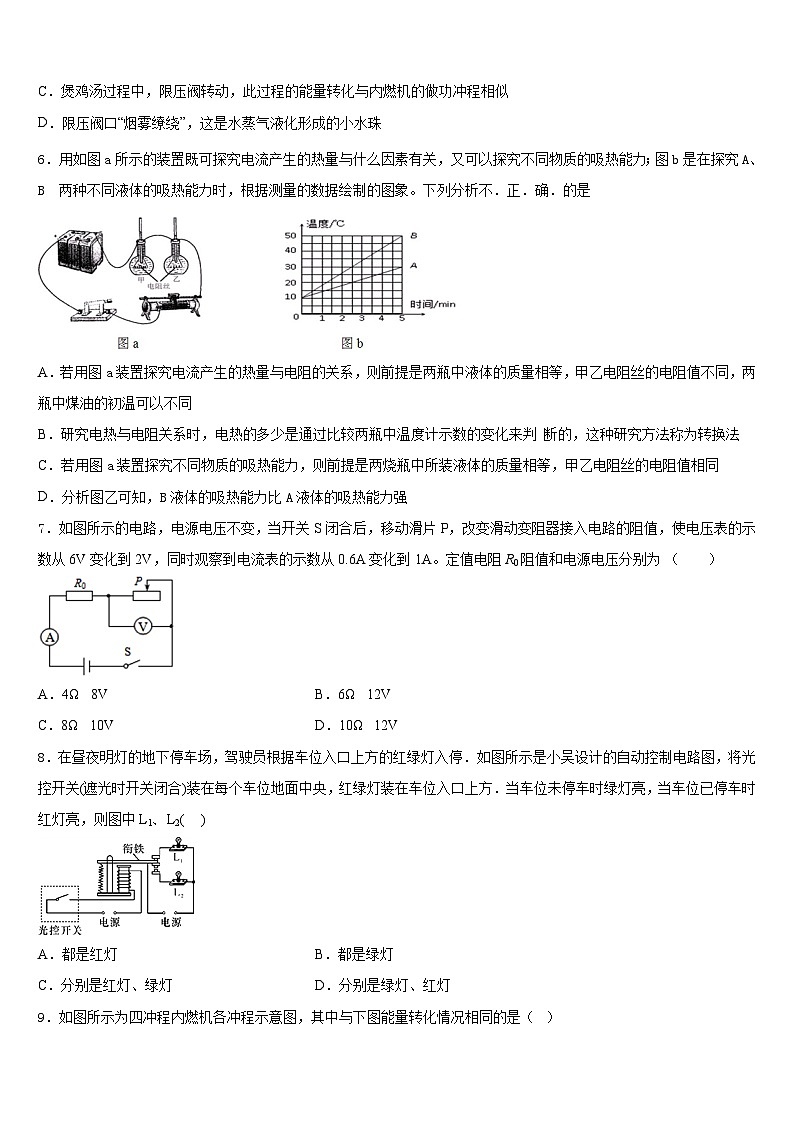

5．小军帮妈妈煲鸡汤时，联想到了许多物理知识．下列说法错误的是（ ）
A．鸡汤香气四溢是扩散现象，说明分子在不停地做无规则运动
B．鸡汤沸腾过程中吸收热量，温度不变，内能不变
C．煲鸡汤过程中，限压阀转动，此过程的能量转化与内燃机的做功冲程相似
D．限压阀口“烟雾缭绕”，这是水蒸气液化形成的小水珠
6．用如图a所示的装置既可探究电流产生的热量与什么因素有关，又可以探究不同物质的吸热能力；图 b 是在探究 A、B 两种不同液体的吸热能力时，根据测量的数据绘制的图象。下列分析不．正．确．的是
A．若用图 a 装置探究电流产生的热量与电阻的关系，则前提是两瓶中液体的质量相等，甲乙电阻丝的电阻值不同，两瓶中煤油的初温可以不同
B．研究电热与电阻关系时，电热的多少是通过比较两瓶中温度计示数的变化来判 断的，这种研究方法称为转换法
C．若用图a装置探究不同物质的吸热能力，则前提是两烧瓶中所装液体的质量相等，甲乙电阻丝的电阻值相同
D．分析图乙可知，B液体的吸热能力比A液体的吸热能力强
7．如图所示的电路，电源电压不变，当开关S闭合后，移动滑片P，改变滑动变阻器接入电路的阻值，使电压表的示数从6V变化到2V，同时观察到电流表的示数从0.6A变化到1A。定值电阻R0阻值和电源电压分别为 （ ）
A．4Ω 8VB．6Ω 12V
C．8Ω 10VD．10Ω 12V
8．在昼夜明灯的地下停车场，驾驶员根据车位入口上方的红绿灯入停．如图所示是小吴设计的自动控制电路图，将光控开关(遮光时开关闭合)装在每个车位地面中央，红绿灯装在车位入口上方．当车位未停车时绿灯亮，当车位已停车时红灯亮，则图中L1、L2( )
A．都是红灯B．都是绿灯
C．分别是红灯、绿灯D．分别是绿灯、红灯

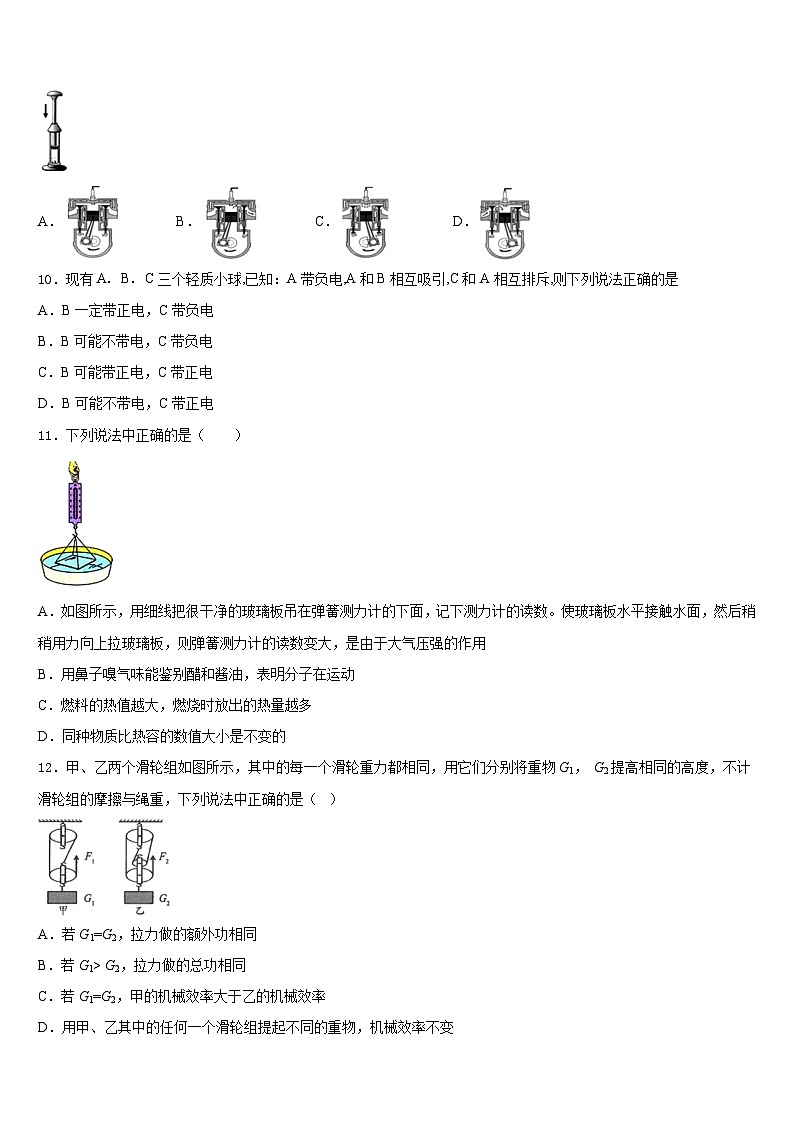

9．如图所示为四冲程内燃机各冲程示意图，其中与下图能量转化情况相同的是（ ）
A．B．C．D．
10．现有A．B．C三个轻质小球,已知：A带负电,A和B相互吸引,C和A相互排斥,则下列说法正确的是
A．B一定带正电，C带负电
B．B可能不带电，C带负电
C．B可能带正电，C带正电
D．B可能不带电，C带正电
11．下列说法中正确的是（ ）
A．如图所示，用细线把很干净的玻璃板吊在弹簧测力计的下面，记下测力计的读数。使玻璃板水平接触水面，然后稍稍用力向上拉玻璃板，则弹簧测力计的读数变大，是由于大气压强的作用
B．用鼻子嗅气味能鉴别醋和酱油，表明分子在运动
C．燃料的热值越大，燃烧时放出的热量越多
D．同种物质比热容的数值大小是不变的
12．甲、乙两个滑轮组如图所示，其中的每一个滑轮重力都相同，用它们分别将重物G1， G2提高相同的高度，不计滑轮组的摩擦与绳重，下列说法中正确的是（ ）
A．若G1=G2，拉力做的额外功相同
B．若G1> G2，拉力做的总功相同
C．若G1=G2，甲的机械效率大于乙的机械效率
D．用甲、乙其中的任何一个滑轮组提起不同的重物，机械效率不变
二、填空题（每题5分，共4题，20分）
13．实际的电源都有一定的电阻，如干电池，我们需要用它的电压U和电阻r两个物理量来描述它。实际计算过程中，可以把它看成是由一个电压为U、电阻为0的理想电源与一个电阻值为r的电阻串联而成，如图甲所示。如图乙中 。当只闭合时，电流表读数 ；当只闭合时，电流表读数，把电源按图甲中的等效方法处理。将电流表均视为理想电表（忽略内阻的影响），则：电源电阻______Ω。电源电压______V。
14．一台电动机正常工作时，两端的电压为220 V，通过线圈的电流为10 A，若此线圈的电阻为2 Ω，那么它的电功率是_______W，这台电动机1 min内产生的热量是_______J．这台电动机的效率是_______．
15．在如图所示的电路中，电源电压为3V，开关闭合后，电流表和电压表的读数分别是0.1A和2V，则通过R2的电流是______A，R2两端的电压是______V，R1的电阻是______Ω。
16．邵阳市第一中学每天需向学生提供1000kg开水。若冷水的温度为20℃，将1000kg冷水加热到沸腾（在1标准大气压下），至少需要供给_____J的热量。
三、实验题（共12分）
17．（4分）为了探究电流的热效应与哪些因素有关，设计了如图甲的装置，将两段阻值不同的电阻丝（R1=5Ω，R2=10Ω）分别密封在两个完全相同盒内，盒内封闭一定量的空气。
(1)图甲两个塑料盒内电阻丝按照虚线框中的方式连接时，是为了保证_____相同。
(2)在实验中电流通过电阻产生的热量多少是通过观察_____来体现的，从图甲中的现象可以得出结论：_____。
(3)利用图甲装置实验得出结论后，实验小组通过改变电流来看看在其它电流大小情况下，之前的结论是否依然成立，下列哪些操作可行的是（________）
A．用导线将B盒电阻丝两端直接连接 B．将5Ω电阻更换为20Ω电阻
C．在A盒电阻丝两端并联多一个5Ω的电阻 D．适当提高电源电压
(4)将虚线框内的装置换成图乙的装置，为了探究电流热效应与电流大小关系，D盒中的电阻丝的电阻应该为_____Ω。在实验过程中，C、D两盒中电阻丝相同时间内放出热量QC_____QD。（选填“大于”“小于”“等于”）
18．（4分）如图是小明研究“影响电磁铁磁性强弱因素”的装置图，它是由电源、滑动变阻器、开关、带铁芯的螺线管和自制的针式刻度板组成。通过观察指针B偏转角度的大小来判断电磁铁磁性的强弱。在指针下方固定一物体A，当用导线a与接线柱2相连，闭合开关后，指针B发生偏转。
(1)指针下方的物体A应由______材料制成；
A、铜 B、铁 C、铝 D、塑料
(2)当开关闭合后，电磁铁左端应为磁极的______极；
(3)实验发现：①当滑动变阻器的滑片P向左滑动时指针B偏转的角度将会______（填“变大”或“变小”）；
②保持滑片P位置不变，当导线a由接线柱2改为与接线柱1相连，闭合开关后，可发现指针B偏转的角度将会______（填“变大”或“变小”）；
(4)经过对电磁铁的研究，可得出结论是：当线圈匝数一定时，通过电磁铁的电流越大，电磁铁磁性______；当通过电磁铁的电流一定时，电磁铁线圈的匝数越______，磁性越弱；
(5)相比课本上的实验，小明的装置有什么优缺点（任意说出一个优缺点即可）______。
19．（4分）小肖同学到实验室做“测量小灯泡功率”的分组实验，待测小灯泡的额定电压为2.5V，电阻约为10Ω，实验室有如下器材∶
A．电源U(电压为6V)
B．电流表A(0~0.6A，0~3A)
C．电压表(0~3V，015V)
D．滑动变阻器R1(20Ω，0.1A)
E.滑动变阻器R2(30Ω，0.5A)
F.滑动变阻器R3(50Ω，1A)
G.开关S，导线若干
(1)在图甲的虚线框内画出本实验应该采用的实验电路图__________；
(2)本实验原理是______________；
(3)实验应该选用的最合适的滑动变阻器是___________(填器材代号)；
(4)经检查无误后，闭合开关，调节滑动变阻器的滑片到某一位置，电流表和电压表的示数如图乙所示，此时小灯泡的电功率是___________W；
(5)他完成实验后，在帮助其它实验小组的过程中，发现该实验小用的实验记是分析如表：
你认为该小组的数据处理过程是否正确？答：____________________________________________。理由是∶______________________。
四、作图题（共16分）
20．（8分）如图所示是家庭电路的某一部分的示意图，请用笔画线代替导线把该电路连接完整，并且使之符合安全用用电的要求。
（____）
21．（8分）请根据实物图在虚线框中画出对应电路图。
（_____）
五、计算题（共22分）
22．（10分）如图所示，电源电压恒定不变，R1和R2为定值电阻，其阻值不随温度的变化而变化，R1＝10Ω，当开关S闭合时，电流表A1的示数为0.6A．电流表A2的示数为0.8A．求：
（1）电源电压；
（2）定值电阻R2的阻值
（3）R2的电功率；
（4）R2在40s的时间内消耗的电能．
23．（12分）要使4kg的水温度升高50℃需要吸收多少热量？若这些热量全部由燃烧酒精获得（不计热量损失）则需要完全燃烧多少kg的酒精？（c水＝4.2×103J/（kg•℃），q酒精＝3.0×107J/kg）
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、D
3、C
4、A
5、B
6、D
7、D
8、D
9、A
10、B
11、B
12、C
二、填空题（每题5分，共4题，20分）
13、1Ω 3v
14、2200 1.2×104 90.9%
15、0.1 1 20
16、3.36×108
三、实验题（共12分）
17、电流 U型管内液面高度差 电流与通电时间相同时，电阻越大，电流热效应产生热量越多 BD 10 大于
18、B N 变大 变大 越强 少 见解析
19、 P=UI F 0.40 不合理 额定功率是指额定电压下的功率，不能将不同电压下的功率取平均值
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）6V；（2）30Ω；（3）1.2W；（4）48J．
23、8.4×105J；0.028kg。
实验序号
小灯泡两端的电压U/V
通过灯的电流表I/A
小灯泡的电功率P/W
额定功率P/W
1
2.0
0.24
0.48
2
2.5
0.28
0.70
3
3.0
0.32
0.96
