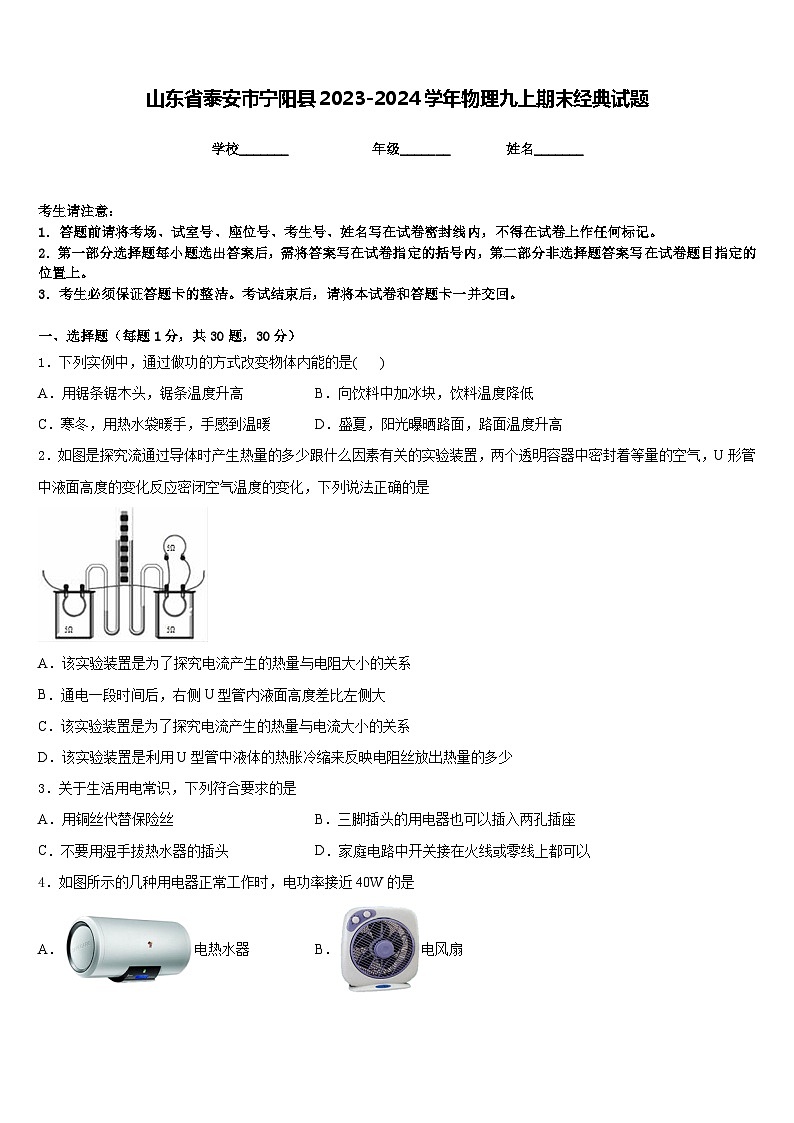

山东省泰安市宁阳县2023-2024学年物理九上期末经典试题含答案

这是一份山东省泰安市宁阳县2023-2024学年物理九上期末经典试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．下列实例中，通过做功的方式改变物体内能的是( )
A．用锯条锯木头，锯条温度升高B．向饮料中加冰块，饮料温度降低
C．寒冬，用热水袋暖手，手感到温暖D．盛夏，阳光曝晒路面，路面温度升高
2．如图是探究流通过导体时产生热量的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气，U形管中液面高度的变化反应密闭空气温度的变化，下列说法正确的是
A．该实验装置是为了探究电流产生的热量与电阻大小的关系
B．通电一段时间后，右侧U型管内液面高度差比左侧大
C．该实验装置是为了探究电流产生的热量与电流大小的关系
D．该实验装置是利用U型管中液体的热胀冷缩来反映电阻丝放出热量的多少
3．关于生活用电常识，下列符合要求的是
A．用铜丝代替保险丝B．三脚插头的用电器也可以插入两孔插座
C．不要用湿手拔热水器的插头D．家庭电路中开关接在火线或零线上都可以

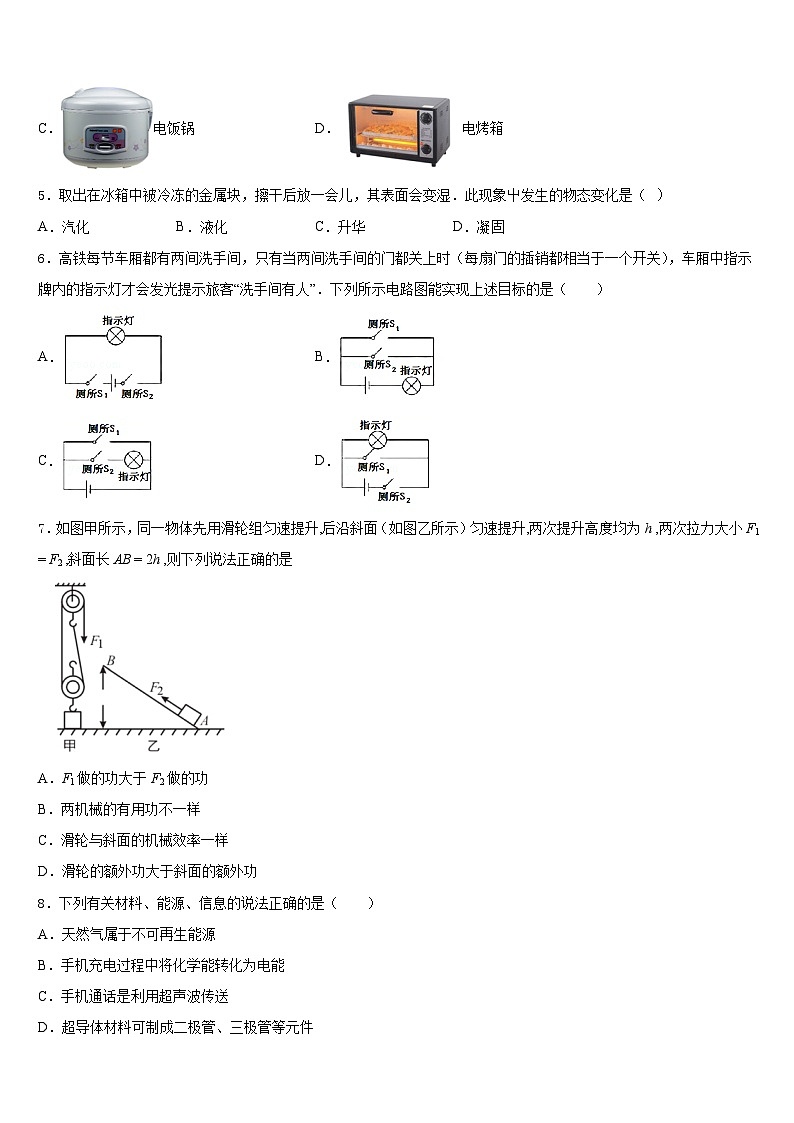

4．如图所示的几种用电器正常工作时，电功率接近40W的是
A．电热水器B．电风扇
C．电饭锅D．电烤箱
5．取出在冰箱中被冷冻的金属块，擦干后放一会儿，其表面会变湿．此现象屮发生的物态变化是（ ）
A．汽化B．液化C．升华D．凝固
6．高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关），车厢中指示牌内的指示灯才会发光提示旅客“洗手间有人”．下列所示电路图能实现上述目标的是（ ）
A．B．
C．D．
7．如图甲所示，同一物体先用滑轮组匀速提升,后沿斜面（如图乙所示）匀速提升,两次提升高度均为h ,两次拉力大小F1 = F2 ,斜面长AB = 2h ,则下列说法正确的是
A．F1做的功大于F2做的功
B．两机械的有用功不一样
C．滑轮与斜面的机械效率一样
D．滑轮的额外功大于斜面的额外功
8．下列有关材料、能源、信息的说法正确的是（ ）
A．天然气属于不可再生能源
B．手机充电过程中将化学能转化为电能
C．手机通话是利用超声波传送
D．超导体材料可制成二极管、三极管等元件

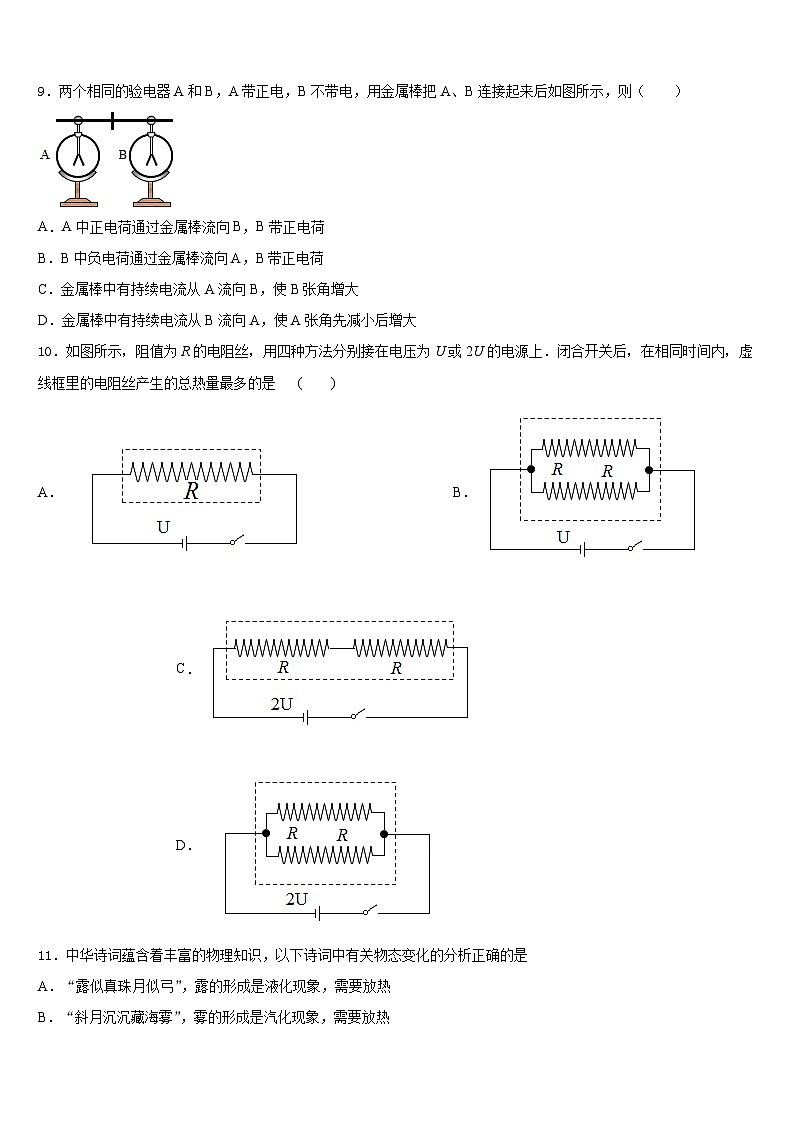

9．两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图所示，则（ ）
A．A中正电荷通过金属棒流向B，B带正电荷
B．B中负电荷通过金属棒流向A，B带正电荷
C．金属棒中有持续电流从A流向B，使B张角增大
D．金属棒中有持续电流从B流向A，使A张角先减小后增大
10．如图所示，阻值为R的电阻丝，用四种方法分别接在电压为U或2U的电源上．闭合开关后，在相同时间内，虚线框里的电阻丝产生的总热量最多的是 ( )
A．B．C．D．
11．中华诗词蕴含着丰富的物理知识，以下诗词中有关物态变化的分析正确的是
A．“露似真珠月似弓”，露的形成是液化现象，需要放热
B．“斜月沉沉藏海雾”，雾的形成是汽化现象，需要放热
C．“霜叶红于二月花”，霜的形成是凝华现象，需要吸热
D．“已是悬崖百丈冰”，冰的形成是凝固现象，需要吸热
12．下列关于物态变化的说法中，正确的是（ ）
A．春天，河里冰雪消融，是升华现象
B．夏天，冰棍儿周围冒“白气”，是汽化现象
C．秋天，早晨花草上出现的小露珠是熔化现象
D．冬天，温暖的车内窗玻璃会变模糊，是因为车内水蒸气液化的缘故
二、填空题（每题5分，共4题，20分）
13．一定值电阻两端电压为6 V时，通过的电流为0.2 A，则该定值电阻的阻值为_____Ω；当电阻两端电压为0时，该定值电阻的阻值为_____Ω．
14．如图所示的电路中，灯L标有“3V 0.9W”、滑动变阻器R上标有“20Ω 1 A”的字样，电流表量程为0～0. 6A，电压表量程为0～3V，则灯L正常工作时的电流为___________A。若电源电压为4.5V，为了保证电路中各元件安全工作，滑动变阻器连入电路中的最小阻值是________Ω。
15．南宋文天祥在《扬子江》一诗中著下“臣心一片磁针石，不指南方不肯休”的诗句，这里磁针石是因为受到________的作用，磁针石的南极指向地理位置的________极附近。
16．（2017•威海卷）如图所示，电源电压12V保持不变，小灯泡L的规格为”6V 3W”，滑动变阻器的最大阻值为12Ω，电流表的量程为0～3A．当开关S1、S2都断开时，小灯泡L恰能正常发光，R1的阻值为______Ω，当开关S1、S2都闭合时，要保证电路各元件安全，整个电路电功率的变化范围是________W．
三、实验题（共12分）
17．（4分）在“伏安法测电阻”实验中，某小组的实验电路如图甲所示．
(1)本实验是根据Rx＝_____算出电阻Rx的阻值．
(2)由两节新干电池串联组成的电源两端电压大约是_____V.
(3)闭合开关前，应将变阻器滑片放在其最_____(填“左”或“右”)端，闭合开关后，发现两个电表中只有一个电表有示数，初步检查确认，接线完好且两个电表无故障，则发生故障的元件应是_____(填“电源”“电阻Rx”或“变阻器”)．
(4)排除故障后，经过多次测量得到的实验数据如表所示：
①为减小实验误差，小明依据多次测量取平均值的做法进行了如下运算：
由此得电阻Rx＝7.38 Ω .这样的算法是_____(填“合理”或“不合理”)的．
②小芳把表中的数据在坐标系中描点、连线，得到如图乙所示的U－I图象．由图可得电阻Rx＝_____Ω.
(5)由于没有电压表，小红设计了如图丙所示的电路图，其中电阻R0＝20 Ω，电流表A1、A2为两个完全相同的电流表，连接好电路后，闭合开关，发现两个电流表指针均偏转了相同的角度，如图丁所示，则通过电阻Rx′的电流是_____A．R′x＝_____Ω.
18．（4分）如图是小明探究“影响电磁铁磁性强弱因素”的装置图（A为指针下方固定的铁块；线圈电阻忽略不计）。小明通过观察指针B偏转角度的大小来判断电磁铁磁性的强弱。开始时导线a与接线柱1相连，闭合开关，指针B绕固定点O点发生偏转。
（1）实验前，应将导线b与滑动变阻器的__________（选填“c”或“d”）接线柱连接。
（2）闭合开关，电磁铁的左端为__________极；使滑片P向左移动时，指针的偏转角度变大，说明电磁铁磁性强弱与__________有关。
（3）断开开关，将导线a与接线柱1相连改为与接线柱2相连，保持滑动变阻器的滑片P的位置不变，再闭合开关，此时指针偏转角度__________（选填“变大”、“变小”或“不变”）。
（4）下图所示的装置中应用电磁铁工作的是__________。（选填序号）
19．（4分）小轩同学在“探究电流通过导体产生热量的多少与什么因素有关”时采用了如图所示的实验装置，请仔细观察甲、乙两图：
(1)实验中通过观察两个U形管中________________的变化来比较电流通过电阻丝产生的热量的多少；
(2)你认为甲图所示的装置是用来研究电流通过电阻丝产生的热量与________的关系；
(3)由乙图所示的实验现象可以得到的结论是在电阻相同、通电时间相同的情况下通过电阻的________越大，电阻产生的热量越多；
(4)该实验采取的探究方法是________________（答出一种即可）；
(5)按照图甲的实验装置进行实验发现随着通电时间的延长，玻璃管中________液面逐渐上升，这表明在电阻和电流相同时________越长，电阻产生的热量越多；
(6)生活中有很多用电器是根据电流的热效应制成的，请举一例________________。
四、作图题（共16分）
20．（8分）如下图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上.补上后要求：①电压表测小灯两端电压；②闭合电键S，向左端移动滑动变阻器的滑片P，小灯变暗.
（_________）
21．（8分）连接家庭电路元件，要求：开关控制电灯后接入，三孔插座单独接入。
五、计算题（共22分）
22．（10分）在图所示的电路中，电源电压保持不变，灯泡L1、L2分别标有“6V 3W”和“6V 6W”字样，若开关S1断开、S2闭合时，恰好有一只灯泡正常发光；当开关S1断开，S2闭合时与开关S1闭合，S2断开时，电流表的示数之比为2：3，设灯丝电阻不随温度变化．求：
（1）开关S1断开，S2闭合时，电压表和电流表的示数；
（2）电路消耗的最大电功率和最小电功率．
23．（12分）用定滑轮匀速提升质量为20kg的物体，所用的拉力为220N，物体提升的高度为2m。（g取10N/kg）求：
（1）在此过程中做了多少有用功?
（2）定滑轮的机械效率是多大？
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、D
3、C
4、B
5、B
6、A
7、C
8、A
9、B
10、D
11、A
12、D
二、填空题（每题5分，共4题，20分）
13、1 1
14、0.3 5
15、地磁场 南
16、12 24W～36
三、实验题（共12分）
17、 3 右 电阻Rx 不合理 7.5 1.6 5
18、c N 电流大小 变小 ④
19、液面高度 电阻 电流 控制变量法或转换法 A、B 通电时间 电饭锅等
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）9V 0.5A；（2）6.75W 2.7W
23、 (1)400J；(2)90.9%
数据序号
1
2
3
4
5
电压U/V
0.75
1.0
1.5
2.0
2.5
电流I/A
0.09
0.14
0.22
0.28
0.32
