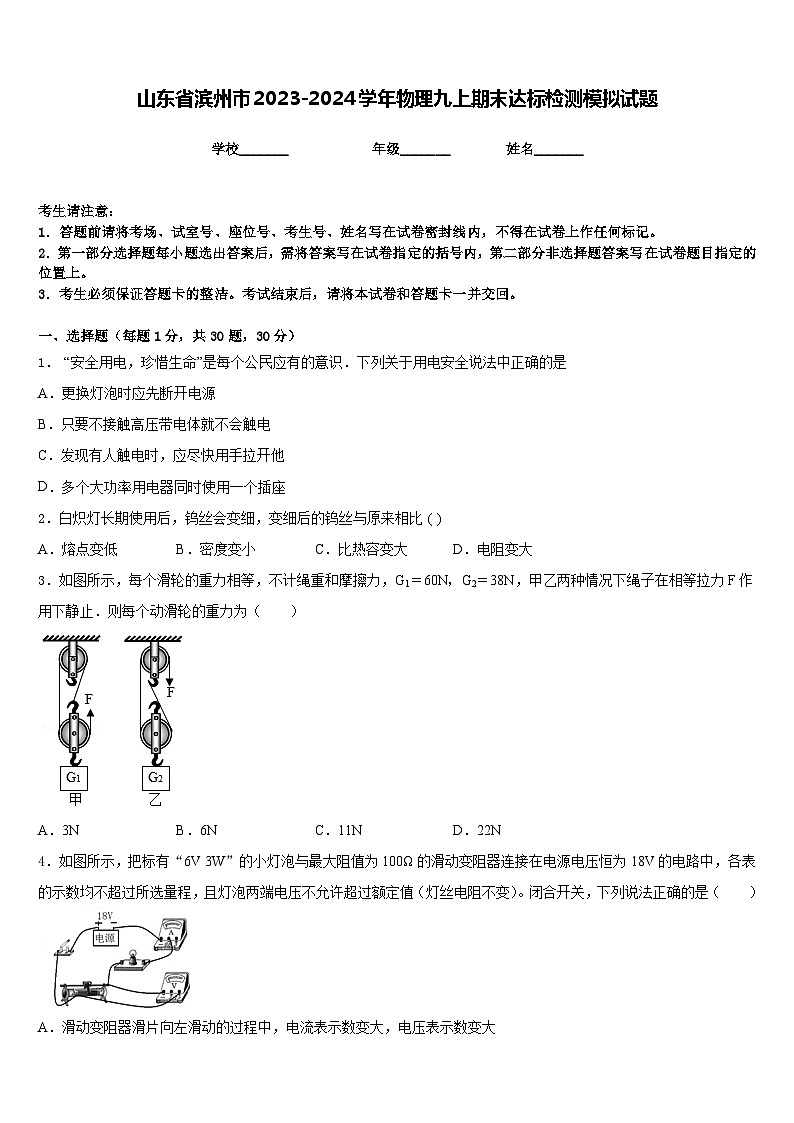

山东省滨州市2023-2024学年物理九上期末达标检测模拟试题含答案

这是一份山东省滨州市2023-2024学年物理九上期末达标检测模拟试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁，现有A等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1． “安全用电，珍惜生命”是每个公民应有的意识．下列关于用电安全说法中正确的是
A．更换灯泡时应先断开电源
B．只要不接触高压带电体就不会触电
C．发现有人触电时，应尽快用手拉开他
D．多个大功率用电器同时使用一个插座
2．白炽灯长期使用后，钨丝会变细，变细后的钨丝与原来相比 ( )
A．熔点变低B．密度变小C．比热容变大D．电阻变大
3．如图所示，每个滑轮的重力相等，不计绳重和摩擦力，G1＝60N，G2＝38N，甲乙两种情况下绳子在相等拉力F作用下静止．则每个动滑轮的重力为（ ）
A．3NB．6NC．11ND．22N
4．如图所示，把标有“6V 3W”的小灯泡与最大阻值为100Ω的滑动变阻器连接在电源电压恒为18V的电路中，各表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（灯丝电阻不变）。闭合开关，下列说法正确的是（ ）
A．滑动变阻器滑片向左滑动的过程中，电流表示数变大，电压表示数变大
B．电路的总功率最大值为10.8W

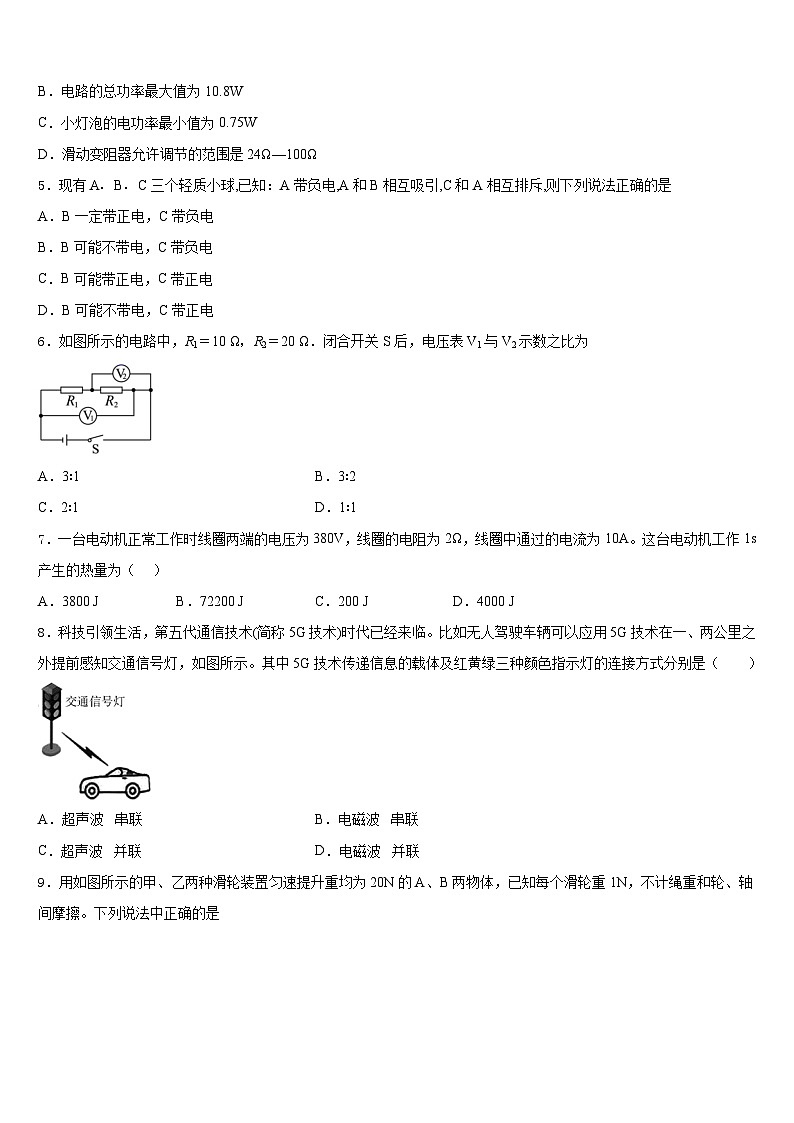

C．小灯泡的电功率最小值为0.75W
D．滑动变阻器允许调节的范围是24Ω—100Ω
5．现有A．B．C三个轻质小球,已知：A带负电,A和B相互吸引,C和A相互排斥,则下列说法正确的是
A．B一定带正电，C带负电
B．B可能不带电，C带负电
C．B可能带正电，C带正电
D．B可能不带电，C带正电
6．如图所示的电路中，R1＝10 Ω，R2＝20 Ω．闭合开关S后，电压表V1与V2示数之比为
A．3∶1B．3∶2
C．2∶1D．1∶1
7．一台电动机正常工作时线圈两端的电压为380V，线圈的电阻为2Ω，线圈中通过的电流为10A。这台电动机工作1s产生的热量为（ ）
A．3800 JB．72200 JC．200 JD．4000 J
8．科技引领生活，第五代通信技术(简称5G技术)时代已经来临。比如无人驾驶车辆可以应用5G技术在一、两公里之外提前感知交通信号灯，如图所示。其中5G技术传递信息的载体及红黄绿三种颜色指示灯的连接方式分别是（ ）
A．超声波 串联B．电磁波 串联
C．超声波 并联D．电磁波 并联

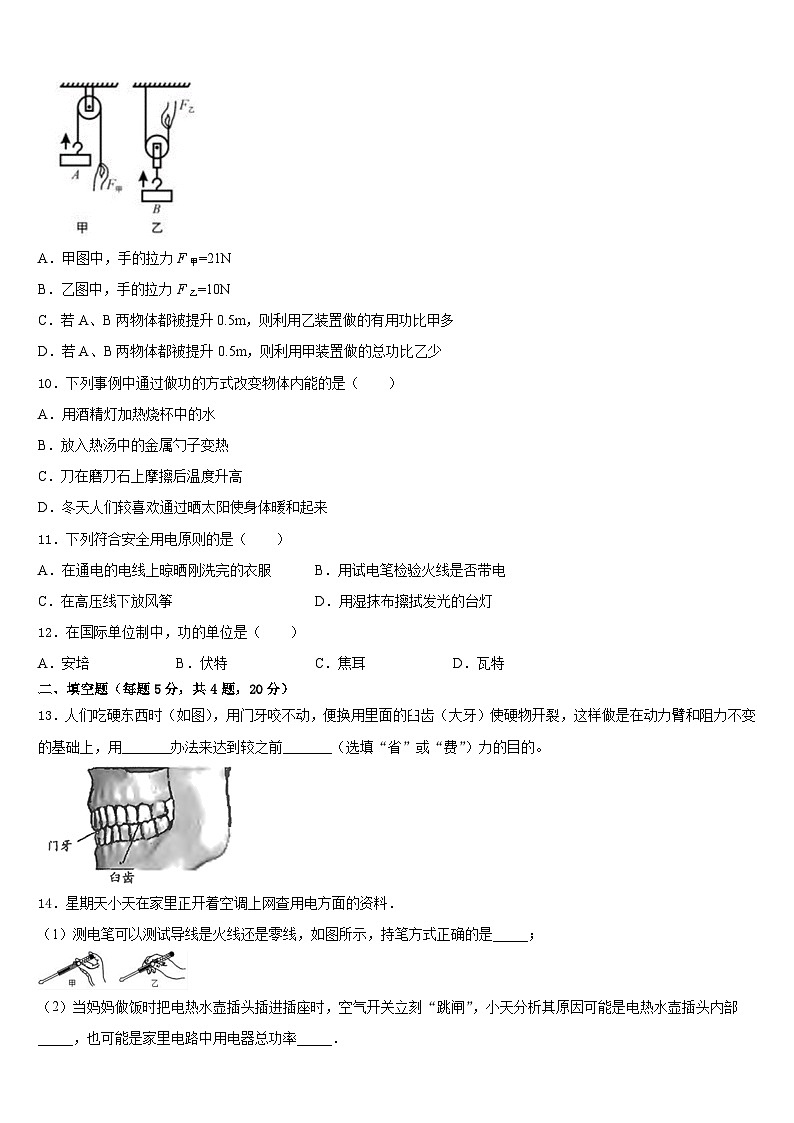

9．用如图所示的甲、乙两种滑轮装置匀速提升重均为20N的A、B两物体，已知每个滑轮重1N，不计绳重和轮、轴间摩擦。下列说法中正确的是
A．甲图中，手的拉力F甲=21N
B．乙图中，手的拉力F乙=10N
C．若A、B两物体都被提升0.5m，则利用乙装置做的有用功比甲多
D．若A、B两物体都被提升0.5m，则利用甲装置做的总功比乙少
10．下列事例中通过做功的方式改变物体内能的是（ ）
A．用酒精灯加热烧杯中的水
B．放入热汤中的金属勺子变热
C．刀在磨刀石上摩擦后温度升高
D．冬天人们较喜欢通过晒太阳使身体暖和起来
11．下列符合安全用电原则的是（ ）
A．在通电的电线上晾晒刚洗完的衣服B．用试电笔检验火线是否带电
C．在高压线下放风筝D．用湿抹布擦拭发光的台灯
12．在国际单位制中，功的单位是（ ）
A．安培B．伏特C．焦耳D．瓦特
二、填空题（每题5分，共4题，20分）
13．人们吃硬东西时（如图），用门牙咬不动，便换用里面的臼齿（大牙）使硬物开裂，这样做是在动力臂和阻力不变的基础上，用_______办法来达到较之前_______（选填“省”或“费”）力的目的。
14．星期天小天在家里正开着空调上网查用电方面的资料．
（1）测电笔可以测试导线是火线还是零线，如图所示，持笔方式正确的是_____；
（2）当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部_____，也可能是家里电路中用电器总功率_____．
（3）使用三角插头和三孔插座，目的是将用电器的金属外壳与_____相连，防止触电．
15．一瓶酒精倒出一半后，热值______________。（填“不变”、“变大”或“变小”）汽车的发动机选用水做冷却剂，主要是由于水的______________的缘故。
16．如图所示，已知：R1=20Ω，R2=40Ω，R3=60Ω，电源电压恒为12V，当开关S闭合时，电阻R1、R2、R3组成_____（选填“串联”或“并联”）电路，电流表A1的示数和电流表A2的示数之比是________．
三、实验题（共12分）
17．（4分）小方利用如图所示电路测量小灯泡的额定功率。现有实验器材：待测小灯泡（标有“2.5V”字样，电阻约10、电源（电压为6V）、电流表、电压表、开关、导线若干、三只滑动变阻器及其规格分别为R1（10 2A）、R2（20 2A）、R3（50 1.5A）。
(1)为完成实验，可选择滑动变阻器_________（选填题中所给的符号）。实验前，小方检查仪器时发现电流表指针指在如图（b）所示的位置，他应对电流表进行_________。
(2)排除上述问题后，小方连接好电路。为了测量小灯泡的额定功率，他调节滑动变阻器使电压表的示数为_________V，让小灯泡正常发光。若此时电流表的示数如图（c）所示，则通过小灯泡的电流为_________A，小灯泡的额定功率为_________W。
(3)小方测量了多组数据，为研究小灯泡的电阻值，他画出如图（d）所示的图像，老师认为该曲线右半段不符合实验事实，理由是_____________。
(4)另一同学为研究电流跟电阻的关系，找来5、10、15、20、25的定值电阻依次替换电路中的小灯泡，并选用一只现有的滑动变阻器完成了所需数据的测量，根据实验数据画出如图（e）的图像。由这些信息可知，该同学选用的滑动变阻器是_________（选填题中所给的符号），且当接入的定值电阻为5时，滑动变阻器连人电路的阻值为_________；当接入的定值电阻为25时，电路消耗的总功率是_________W。
18．（4分）如图所示，是小明的实验小组在“测量小灯泡的电阻”实验中连接的一个实验电路，所用小灯泡标有“2.5V”字样；
（1）请指出电路连接中的两个不当之处：
①_______________；
②_______________；
（2）他们改正电路连接中的不当之处后，闭合开关，移动变阻器滑片时，发现两电表的示数和灯泡的亮度都同时变化，但两电表的示数总是比较小，灯泡的亮度也较弱．出现这种现象的原因是_________________；
（3）电路正常后，他们分别测出了小灯泡的几组电压和电流值，记录如下：
①小灯泡正常工作时的电阻大小约为______；
②通过分析实验数据可知，小灯泡的电阻是___（填写“不变”或“变化”）的，其原因是：______________；
（4）实验结束，小明提出了一个探究设想：可以利用图中的实验器材来探究“并联电路中干路电流与各支路电流有什么关系”；
①请帮他们设计一个实验方案，将电路图画在虚线框中_______；
②在实验探究过程中，滑动变阻器不但可以改变电路中的电流，它还是电路中的一个______，但在移动滑片时一定要注意___________。
19．（4分）实验小组同学研究“小灯泡的电功率”。
（1）首先，他们测量- -只额定电压为2.5V小灯泡的额定功率:
①如图甲，小明连接完电路，经检查发现只有一根导线连接错误，请在这根导线上打“X”，并正确连接;
（________）
②正确连接后，闭合开关，发现灯泡不亮，电压表有示数，取下灯泡后，电压表示数不变，则电路的故障可能是_________。
③排除电路故障后，闭合开关发现电压表的示数为1.3V，为了测出小灯泡的额定功率，滑动变阻器的滑片P应向_______ （选填 “C”或“D”）端滑动，当灯泡正常发光时电流表的示数如图乙所示，则小灯泡的额定功率是_______W:
④测出小灯泡的额定功率后，小明又把灯泡两端电压调为额定电压的一半，发现测得的功率不等于其额定功率的四分之一，这是由于____________________。
（2）小灯泡的电功率与哪些因素有关呢?小组同学猜想，小灯泡的电功率可能与电压、电流有关，于是他们设计了如下所示的三个电路图。
①图______电路可以研究小灯泡的电功率与电压的关系，理由是_____________；
②小组同学经过分析讨论，选择正确的电路进行实验，得出了小灯泡的电功率与电压关系的正确实验结论，支持该结论的实验现象是_________________。
四、作图题（共16分）
20．（8分）在图中，请你标出小磁针的N极和A点的磁感线方向．
（_______）
21．（8分）电路中电流通过时，螺线管周围的小磁针静止如下图所示，根据小磁针静止时的指向和导线中的电流方向，标明通电螺线管的N极并画出螺线管的绕线。
（_____）
五、计算题（共22分）
22．（10分）如图甲所示的电路，小灯泡L标有“6V 3.6W”，R为滑动变阻器，电源电压保持不变，闭合开关S后，滑片P从b端移到a端的过程中，电压表示数U与电流表示数I的关系图象如图乙所示．（不计温度对灯丝电阻的影响）求：
（1）小灯泡正常发光时的电阻；
（2）电源电压；
（3）当滑片P滑到中点时，小灯泡L的实际功率是多少．
23．（12分）为了能在黑夜中看见开关位置，小明设计了如图所示的电路，指示灯由一个规格为“20V 0.2W”的小灯泡和电阻R0连接而成，当开关S合向b时，照明灯亮、指示灯灭；S合向a时，照明灯灭、指示灯亮，显示开关位置，照明灯的规格为“220V 44W”，求：
（1）照明灯正常发光时的电流；
（2）照明灯正常发光5小时所消耗的电能；
（3）为使指示灯正常发光，电阻R0的阻值。

参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、D
3、B
4、C
5、B
6、B
7、C
8、D
9、D
10、C
11、B
12、C
二、填空题（每题5分，共4题，20分）
13、减小阻力臂 省
14、甲 短路 过大 大地
15、不变 比热容大
16、并联 9：1
三、实验题（共12分）
17、R2 调零 2.5 0.28 0.7 电源电压只有6V R3 5 0.72
18、电压表没有并联在小灯泡两端；（电压表并联在了变阻器的两端） 电压表量程选择过大（或电流表量程选择过大） 电源电压过低 10.4Ω 变化 小灯泡的电阻受温度的影响 电阻（或用电器） 电阻值不能为零
19、 灯泡断路 D 0.8 灯泡的电阻随温度的变化而变化 乙 图乙中串联， 能控制电路中的电流相同 电压表示数大的灯泡比示数小的灯泡亮
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）10Ω；（2）6V；（3）0.9W
23、 (1) 0.2A；(2)；(3) 20000Ω。
