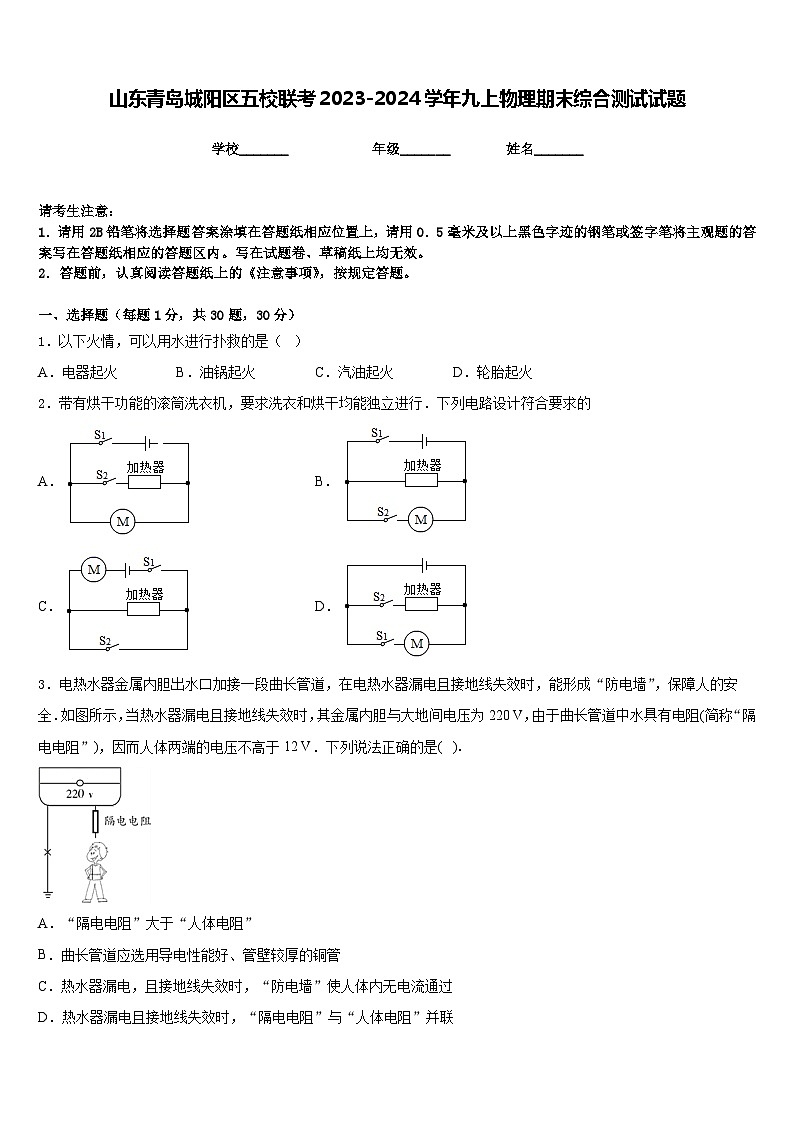

山东青岛城阳区五校联考2023-2024学年九上物理期末综合测试试题含答案

这是一份山东青岛城阳区五校联考2023-2024学年九上物理期末综合测试试题含答案，共8页。试卷主要包含了下列措施中使蒸发减慢的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．以下火情，可以用水进行扑救的是（ ）
A．电器起火B．油锅起火C．汽油起火D．轮胎起火
2．带有烘干功能的滚筒洗衣机，要求洗衣和烘干均能独立进行．下列电路设计符合要求的
A．B．
C．D．
3．电热水器金属内胆出水口加接一段曲长管道，在电热水器漏电且接地线失效时，能形成“防电墙”，保障人的安全．如图所示，当热水器漏电且接地线失效时，其金属内胆与大地间电压为220 V，由于曲长管道中水具有电阻(简称“隔电电阻”)，因而人体两端的电压不高于12 V．下列说法正确的是( )．
A．“隔电电阻”大于“人体电阻”
B．曲长管道应选用导电性能好、管壁较厚的铜管
C．热水器漏电，且接地线失效时，“防电墙”使人体内无电流通过
D．热水器漏电且接地线失效时，“隔电电阻”与“人体电阻”并联

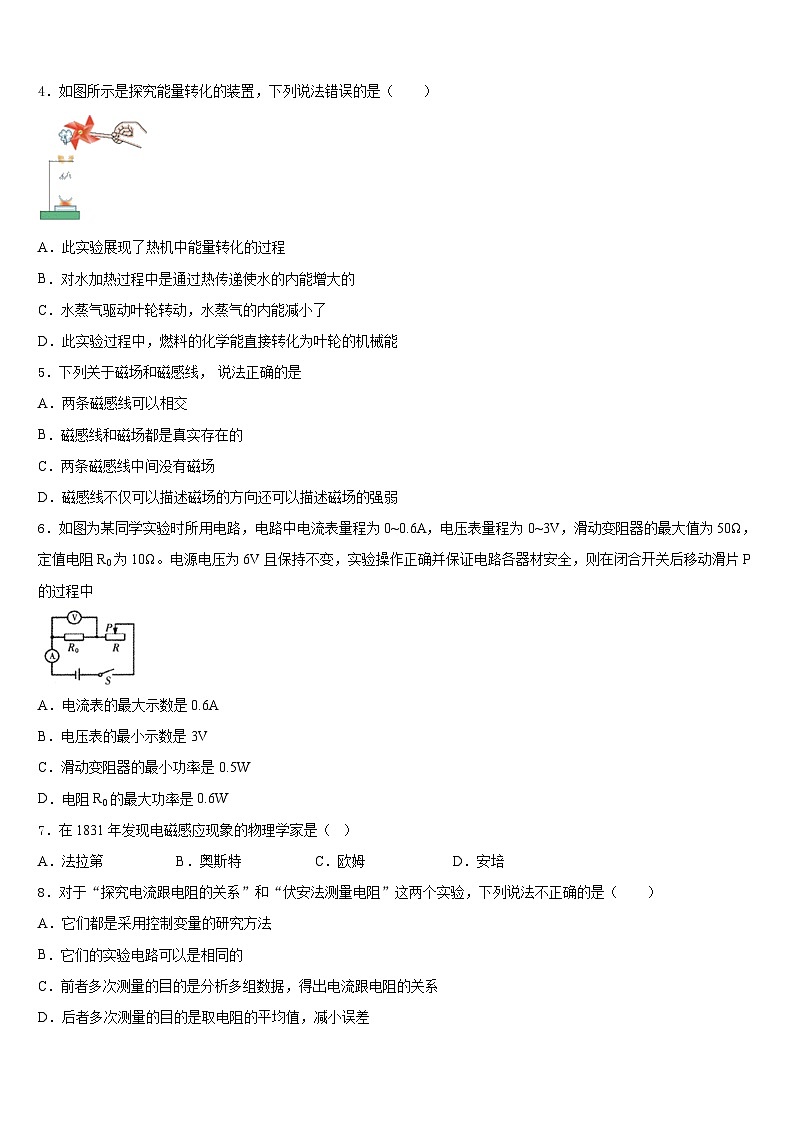

4．如图所示是探究能量转化的装置，下列说法错误的是（ ）
A．此实验展现了热机中能量转化的过程
B．对水加热过程中是通过热传递使水的内能增大的
C．水蒸气驱动叶轮转动，水蒸气的内能减小了
D．此实验过程中，燃料的化学能直接转化为叶轮的机械能
5．下列关于磁场和磁感线， 说法正确的是
A．两条磁感线可以相交
B．磁感线和磁场都是真实存在的
C．两条磁感线中间没有磁场
D．磁感线不仅可以描述磁场的方向还可以描述磁场的强弱
6．如图为某同学实验时所用电路，电路中电流表量程为0~0.6A，电压表量程为0~3V，滑动变阻器的最大值为50Ω，定值电阻R0为10Ω。电源电压为6V且保持不变，实验操作正确并保证电路各器材安全，则在闭合开关后移动滑片P的过程中
A．电流表的最大示数是0.6A
B．电压表的最小示数是3V
C．滑动变阻器的最小功率是0.5W
D．电阻R0的最大功率是0.6W
7．在1831年发现电磁感应现象的物理学家是（ ）
A．法拉第B．奥斯特C．欧姆D．安培
8．对于“探究电流跟电阻的关系”和“伏安法测量电阻”这两个实验，下列说法不正确的是（ ）
A．它们都是采用控制变量的研究方法
B．它们的实验电路可以是相同的
C．前者多次测量的目的是分析多组数据，得出电流跟电阻的关系
D．后者多次测量的目的是取电阻的平均值，减小误差

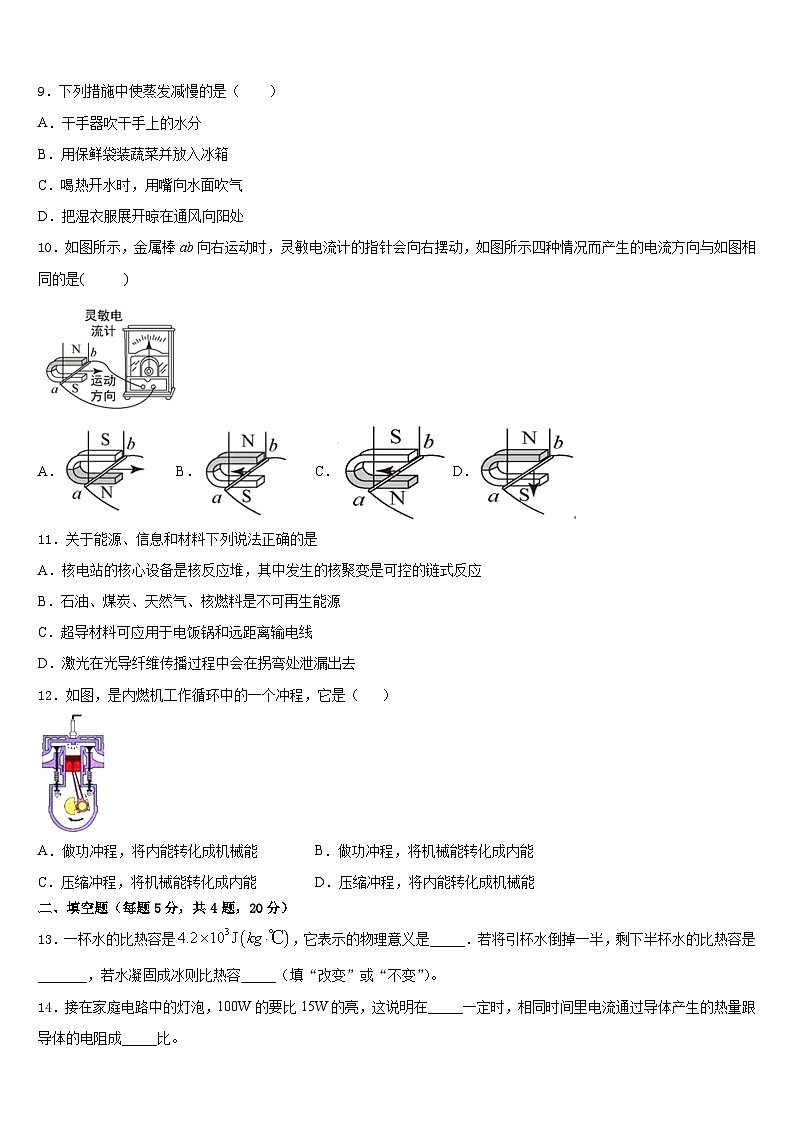

9．下列措施中使蒸发减慢的是（ ）
A．干手器吹干手上的水分
B．用保鲜袋装蔬菜并放入冰箱
C．喝热开水时，用嘴向水面吹气
D．把湿衣服展开晾在通风向阳处
10．如图所示，金属棒ab向右运动时，灵敏电流计的指针会向右摆动，如图所示四种情况而产生的电流方向与如图相同的是( )
A．B．C．D．
11．关于能源、信息和材料下列说法正确的是
A．核电站的核心设备是核反应堆，其中发生的核聚变是可控的链式反应
B．石油、煤炭、天然气、核燃料是不可再生能源
C．超导材料可应用于电饭锅和远距离输电线
D．激光在光导纤维传播过程中会在拐弯处泄漏出去
12．如图，是内燃机工作循环中的一个冲程，它是（ ）
A．做功冲程，将内能转化成机械能B．做功冲程，将机械能转化成内能
C．压缩冲程，将机械能转化成内能D．压缩冲程，将内能转化成机械能
二、填空题（每题5分，共4题，20分）
13．一杯水的比热容是，它表示的物理意义是_____．若将引杯水倒掉一半，剩下半杯水的比热容是_______，若水凝固成冰则比热容_____（填“改变”或“不变”）。
14．接在家庭电路中的灯泡，100W的要比15W的亮，这说明在_____一定时，相同时间里电流通过导体产生的热量跟导体的电阻成_____比。
15．如下图所示，只断开开关S3时，灯泡L1、L2是________联的，只闭合开关S3时，灯泡L1、L2是________联的。
16．如图所示，电能表的读数是________kW·h。
三、实验题（共12分）
17．（4分）A．如图所示滑动变阻器在电学实验中被普遍使用，串联在电路中，四个接线柱要求上下连接，闭合开关前滑片移到阻值最_______处，起到_______的作用。在不同的实验中，滑动变阻器还起到各自特有的作用，请完成。
（l）探究I与U的关系，移动滑片，目的是_______；
（2）探究I与R的关系，更换电阻时，移动滑片，目的是_______；
B．通过移动滑动变阻器的滑片还能达到多次实验收据收集的功能，多次实验的目的也不尽相同，请帮忙完成下列空。
伏安法测量未知定值电阻的阻值，三次实验的目的是_______；
测量小灯泡的额定电功率，三次实验的目的是_______。
18．（4分）用“伏安法”测未知电阻的阻值：
（1）小明在检查仪器时，发现电流表指针如图甲所示，则小明接下来的操作是__________。
（2）如图乙所示是小明测量定值电阻的实物图（不完整），请用笔画线代替导线，连接成完整电路。要求：滑动变阻器的滑片P向右移动时，电流表示数变小(请勿更改原有导线，导线不能交叉)。
（_____________）
（3）伏安法测电阻的原理是________。连接电路前，开关必须_____，电路接通前，滑动变阻器的滑片P应移至阻值最大端。
（4）小明闭合开关后，发现电流表示数为零，但电压表有示数，此时电路中的一处故障是待测电阻Rx_____(填“短路”或“断路”)。
（5）小明排除故障后，移动滑动变阻器的滑片，当电流表的示数为0.2A，电压表的示数如丙图所示，则本次实验测得定值电阻Rx是________Ω。
（6）在物理实验中，经常要对物理量进行多次测量。下列实验与本次实验进行多次测量的目的相同的是_______（填字母序号）。
A．用刻度尺测量物理课本的长与宽
B．探究杠杆的平衡条件
C．测量小灯泡的电功率
（7）另一组的小宇用相同的器材进行实验，并根据自己所记录的实验数据绘制了如图丁所示的U—I图像。小明发现小宇绘制的U－I图像和自己绘制的U－I图像不同，你认为其原因是小宇________。
19．（4分）在学校实验室开放时，同学们对于摇发电机非常感兴趣，他们想：发电机产生感应电流大小跟哪些因素有关呢？于是他们开展了探究，如图是他们所用的发电机和实验记录表：
(1)根据表格可知，他们准备研究发电机产生感应电流的大小是否与_____和_____有关。
(2)手摇发电机是利用_____原理来发电的，在发电时将_____能转化为电能。
(3)他们根据小灯泡的亮度来判断电路中感应电流的大小，像这种用能直接观测的量来显示不易直接观测的量的方法叫“转换法”。下列方法属于“转换法”的是_____（填序号）
①根据磁铁吸引大头针的多少来判断磁性的强弱；
②为了研究电流的特点，把电流看成水流。
③为了研究电流和电阻的关系，使电压保持不变。
(4)手摇式发电机线圈内产生的感应电流是_____（选填“交流电”或“直流电”）。
四、作图题（共16分）
20．（8分）在如图所示电路图的〇里填上小灯泡、电流表、电压表的符号，使其成为伏安法测电阻的电路图。
（____）
21．（8分）请按照如图所示的实物图在虚线框内画出电路图_____．
五、计算题（共22分）
22．（10分）如图甲所示，电源电压保持不变，小灯泡的额定电压为，闭合开关S后，当滑片P从的一端滑到另一端的过程中，小灯泡的关系图象如图乙所示。
(1)灯泡的额定功率；
(2)电路中最小总功率；
(3)求滑动变阻器的最大阻值。
23．（12分）如图是常见的电动自行车和家用小轿车，电动自行车利用电动机提供动力轿车利用汽油机获得动力。（q汽油＝4.6×107kg，ρ汽油＝0.71×103kg/m3）。请回答：
（1）小明骑电动自行车（蓄电池标有“36V 10A•h”）在水平路面上以5m/s的速度匀速行驶时。牵引力是20N，电动机的效率是80%，行驶20min。求通过电动机线圈的电流，（计算结果精确到0.1A）
（2）一辆总质量为2t的家用轿车，以70km/h的速度匀速行驶时所受阻力为车重的0.04倍，其百公里油耗为10L，求该汽车发动机的效率。（g＝10N/kg）
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、D
3、A
4、D
5、D
6、C
7、A
8、A
9、B
10、C
11、B
12、A
二、填空题（每题5分，共4题，20分）
13、1kg的水温度升高(或降低)1℃，吸收(或放出)的热量是4.2×103J 4.2×103J/(kg·℃) 改变
14、电压 反
15、并 串
16、2018.6
三、实验题（共12分）
17、大 保护电路 改变定值电阻两端的电压 保持定值电阻两端的电压不变 多次测量求平均值减小误差 为了比较不同电压下的功率，得出普遍规律
18、对电流表指针进行调零 断开 断路 13 A 电压表接到滑动变阻器两端
19、线圈转速 线圈转向 电磁感应 机械 ① 交流电
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1) ；(2) ；(3)
23、（1）3.5A（2）24.5%
实验顺序
线圈转速
线圈转向
小灯泡亮度
1
2
3
