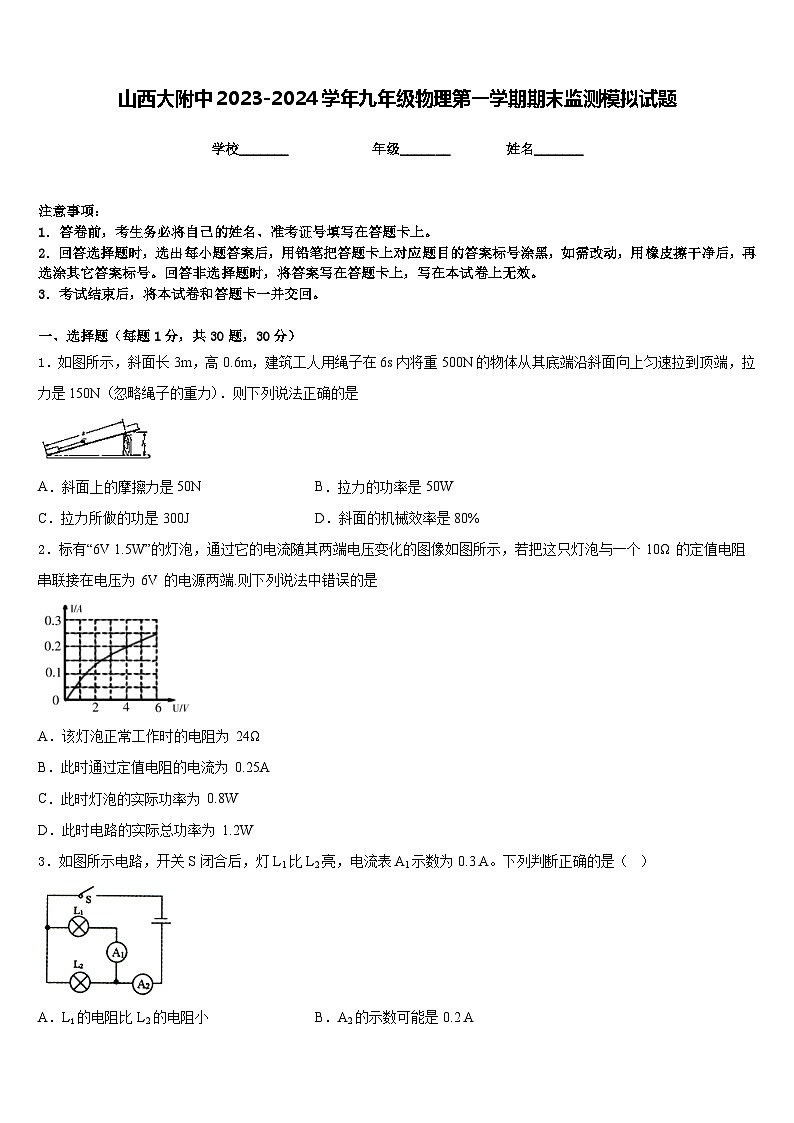

山西大附中2023-2024学年九年级物理第一学期期末监测模拟试题含答案

这是一份山西大附中2023-2024学年九年级物理第一学期期末监测模拟试题含答案，共9页。试卷主要包含了下列关于电阻的说法中，正确的是，下列说法中正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图所示，斜面长3m，高0.6m，建筑工人用绳子在6s内将重500N的物体从其底端沿斜面向上匀速拉到顶端，拉力是150N（忽略绳子的重力）．则下列说法正确的是
A．斜面上的摩擦力是50NB．拉力的功率是50W
C．拉力所做的功是300JD．斜面的机械效率是80%
2．标有“6V 1.5W”的灯泡，通过它的电流随其两端电压变化的图像如图所示，若把这只灯泡与一个 10Ω 的定值电阻串联接在电压为 6V 的电源两端.则下列说法中错误的是
A．该灯泡正常工作时的电阻为 24Ω
B．此时通过定值电阻的电流为 0.25A
C．此时灯泡的实际功率为 0.8W
D．此时电路的实际总功率为 1.2W

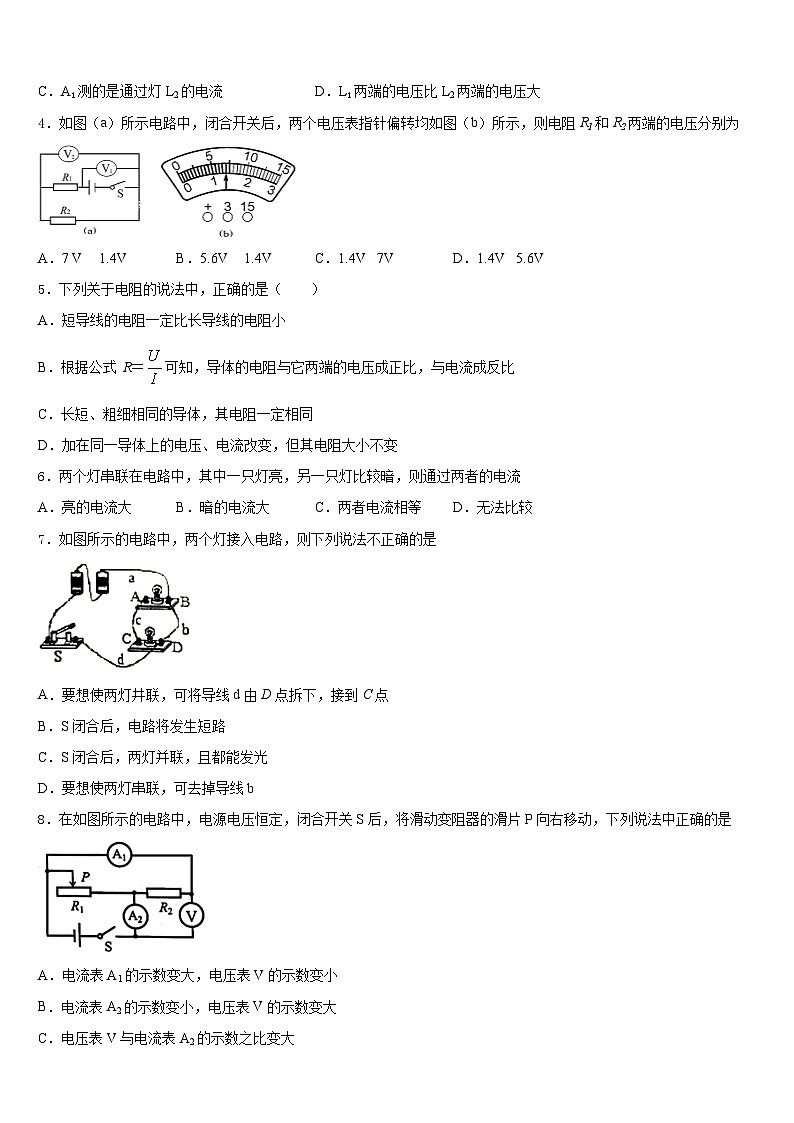

3．如图所示电路，开关S闭合后，灯L1比L2亮，电流表A1示数为0.3 A。下列判断正确的是（ ）
A．L1的电阻比L2的电阻小B．A2的示数可能是0.2 A
C．A1测的是通过灯L2的电流D．L1两端的电压比L2两端的电压大
4．如图（a）所示电路中，闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为
A．7 V 1.4VB．5.6V 1.4VC．1.4V 7VD．1.4V 5.6V
5．下列关于电阻的说法中，正确的是（ ）
A．短导线的电阻一定比长导线的电阻小
B．根据公式 R＝可知，导体的电阻与它两端的电压成正比，与电流成反比
C．长短、粗细相同的导体，其电阻一定相同
D．加在同一导体上的电压、电流改变，但其电阻大小不变
6．两个灯串联在电路中，其中一只灯亮，另一只灯比较暗，则通过两者的电流
A．亮的电流大B．暗的电流大C．两者电流相等D．无法比较
7．如图所示的电路中，两个灯接入电路，则下列说法不正确的是
A．要想使两灯井联，可将导线d由D点拆下，接到C点
B．S闭合后，电路将发生短路
C．S闭合后，两灯并联，且都能发光
D．要想使两灯串联，可去掉导线b
8．在如图所示的电路中，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动，下列说法中正确的是
A．电流表A1的示数变大，电压表V的示数变小
B．电流表A2的示数变小，电压表V的示数变大
C．电压表V与电流表A2的示数之比变大

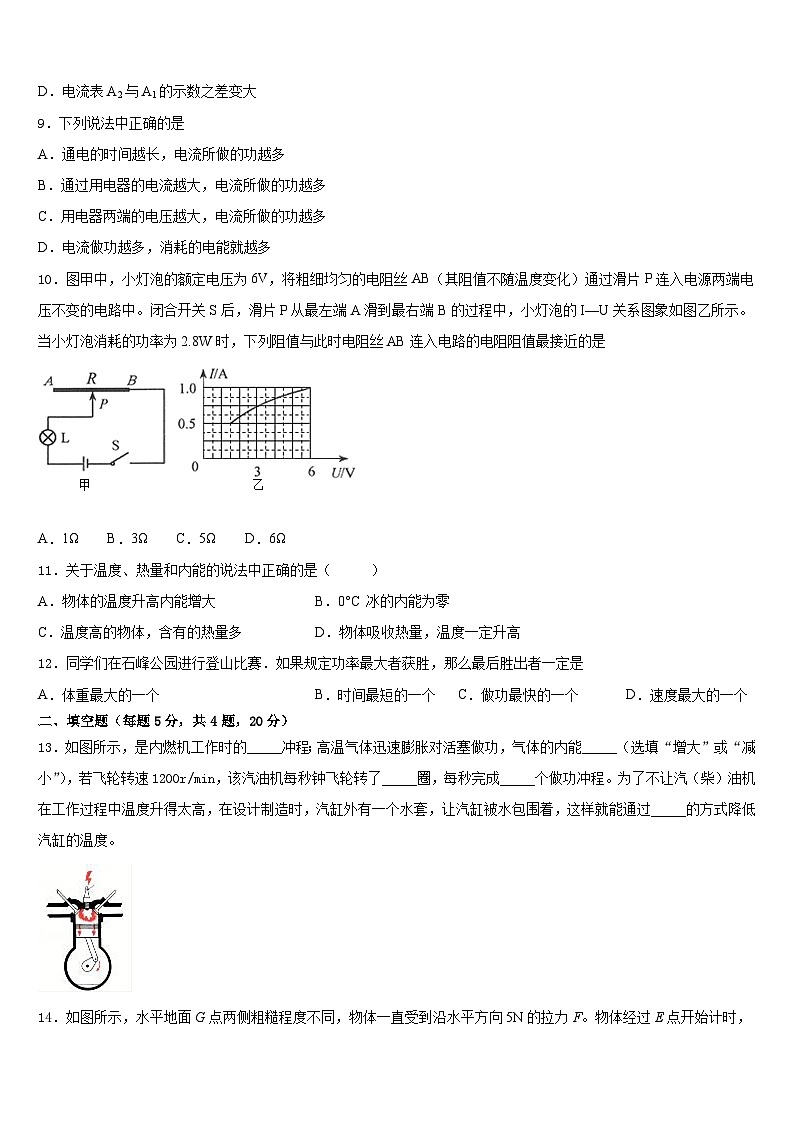

D．电流表A2与A1的示数之差变大
9．下列说法中正确的是
A．通电的时间越长，电流所做的功越多
B．通过用电器的电流越大，电流所做的功越多
C．用电器两端的电压越大，电流所做的功越多
D．电流做功越多，消耗的电能就越多
10．图甲中，小灯泡的额定电压为6V，将粗细均匀的电阻丝AB（其阻值不随温度变化）通过滑片P连入电源两端电压不变的电路中。闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I—U关系图象如图乙所示。当小灯泡消耗的功率为2.8W时，下列阻值与此时电阻丝AB连入电路的电阻阻值最接近的是
A．1Ω B．3Ω C．5Ω D．6Ω
11．关于温度、热量和内能的说法中正确的是（ ）
A．物体的温度升高内能增大B．0°C 冰的内能为零
C．温度高的物体，含有的热量多D．物体吸收热量，温度一定升高
12．同学们在石峰公园进行登山比赛．如果规定功率最大者获胜，那么最后胜出者一定是
A．体重最大的一个 B．时间最短的一个 C．做功最快的一个 D．速度最大的一个
二、填空题（每题5分，共4题，20分）
13．如图所示，是内燃机工作时的_____冲程；高温气体迅速膨胀对活塞做功，气体的内能_____（选填“增大”或“减小”），若飞轮转速1200r/min，该汽油机每秒钟飞轮转了_____圈，每秒完成_____个做功冲程。为了不让汽（柴）油机在工作过程中温度升得太高，在设计制造时，汽缸外有一个水套，让汽缸被水包围着，这样就能通过_____的方式降低汽缸的温度。
14．如图所示，水平地面G点两侧粗糙程度不同，物体一直受到沿水平方向5N的拉力F。物体经过E点开始计时，每经过相同时间，用虚线框记录物体的位置，物体在EG段做匀速直线运动，则物体在EF段的速度_____GH段的速度，拉力F在EF段所做的功_____在GH段所做的功，拉力F在EF段的功率_____在GK段的功率。（大于/等于/小于）
15．如图 所示电路，电源电压不变，调节滑动变阻器，使电压表示数从 9V 变化到 1V，同时观察电流表示数由 0.5A 变为 0.9A 时，定值电阻 R0 ＝______Ω， 电源电压 U ＝______V。
16．对人体安全的电压是不高于_____的电压；图中电阻箱的读数是____。
三、实验题（共12分）
17．（4分）在“探究通过导体的电流与电压和电阻的关系”实验中，有如下器材：电压表、电流表、滑动变阻器、开关、两节干电池、定值电阻R（分别为5Ω、10Ω、15Ω、20Ω、25Ω）、导线若干。小明在实验时连接的电路如图甲所示。
（1）在探究”电流与电压的关系”实验中：①电路中滑动变阻器起到保护电路元件安全和__________的作用；②合开关S，无论如何移动滑动变阻器的滑片P，发现电流表示数几乎为零，电压表示数约为3V，此时，电路出现的故障可能是__________：小明排除故障后继续实验；
（2）在探究”电流与电阻的关系”实验中：①电路中滑动变阻器起到保护电路元件安全和__________的作用；②若要使所给的5个定值电阻分别接入电路中都能正常进行实验，应选取至少标有__________Ω的滑动变阻器；③根据多次测量数据描绘出电流随电阻变化的曲线如图乙所示，小明由图像得出的结论是：__________。
18．（4分）同学们在分组“测定小灯泡额定功率”的过程中，图甲是电路图，图乙是实物图，电源是两节新干电池，小灯泡的额定电压是2.5V，灯丝电阻约10Ω。
（1）用笔画线代替导线把实物电路连接完整（导线不交叉）；
（__________）
（2）甲组同学闭合开关时发现灯泡特别亮，说明他在闭合开关前_______________________；
（3）乙组同学按电路图连接好电路，闭合开关后，发现灯不亮，电流表有明显读数，电压表示数为零，则电路故障是_______________________；
（4）丙组同学按电路图连接好电路，闭合开关后，发现无论怎样移动滑片，灯泡亮度不变，且很亮，则电路故障是_______________________；
（5）在实验过程中，电路故障时有发生，如果发现电路有故障时，我们首先要进行的正确操作是：_______________________；
（6）排除电路故障后，调节滑动变阻器，当电压表的示数为2.1V时，要使灯泡正常发光，滑片应向___________适当移动（选填“左”或“右”）；灯泡正常发光时电流表的示数如图丙所示，则此灯泡的额定功率为___________W。
19．（4分）如图所示小蕾同学在研究“电流通过导体产生热量的多少与电流、电阻是否有关”时，采用了如图所示的实验装置，其中a、b、c、d四个相同的容器密闭着等量空气，将1、2和3、4导线分别接到电源两端．
（1）实验中通过观察U形管中____的变化来比较电流通过电阻丝产生热量的多少．这种实验方法叫____．下面实验也用这种实验方法的是____．
A．认识电压时，我们用水压来类比
B．用光线来描述光通过的路径
C．把敲响的音叉来接触水面，看有没有溅起水花，来判断音叉有没有振动
D．用斜面和小车来研究阻力对物体的影响
（2）甲图所示的装置是用来研究电流通过电阻丝产生的热量与____的关系，通电一段时间，____（选填“a”或“b”）容器中电流产生的热量较多．
（3）乙图所示的实验装置是用来研究电流通过电阻丝产生的热量与____的关系，通电一段时间，____（选填“c”或“d”）容器中电流产生的热量多．
四、作图题（共16分）
20．（8分）请在图中用笔画线代替导线连接电路．要求：两灯并联，开关S同时控制两盏灯泡。
（______）

21．（8分）如图所示，甲为一个带指示灯的“一开三孔”开关（即一个开关和一个三孔插座连 在一起）实物图．开关断开，指示灯灭，插座不能使用；若指示灯烧坏，插座仍可继续使用．请将图中电路连接完整．
（_______）
五、计算题（共22分）
22．（10分）某款新型电饭煲，它采用了“聪明火”技术，智能化地控制不同时间段的烹饪温度，以得到食物最佳的营养和口感。图甲为其电路原理图，和为电阻不变的电热丝，是自动控制开关。将电饭煲接入220V电路中，电路中总电流随时间变化的图像如图乙所示。求：

(1)电饭锅工作时的最大功率；
(2)电热丝的阻值；
(3)本次煮饭的30min电饭锅消耗的电能。
23．（12分）如图所示电路中，R1＝20Ω，R2＝30Ω，闭合开关后，电流表的示数为0.3A。
（1）电源电压是多少？
（2）通过R2的电流是多少？
（3）电路中的总电阻是多少。
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、B
3、A
4、B
5、D
6、C
7、C
8、D
9、D
10、B
11、A
12、C
二、填空题（每题5分，共4题，20分）
13、做功 减小 20 10 热传递
14、小于 等于 小于
15、20 19
16、36 2308
三、实验题（共12分）
17、改变电阻两端电压（或多次测量） R处断路 控制电阻R两端电压不变的作用 5 电压一定时通过导体的电流与导体的电阻成反比
18、 没有将滑动变阻器的滑片移到阻值最大处 灯泡短路 滑动变阻器将C、D接线柱接入电路 断开开关 左 0.65
19、液面变化 转换法 C 电阻 b 电流 c
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1) 660W；(2) 110Ω；(3) 9.9×105J
23、（1）6V；（2）0.2A；（3）12Ω。
