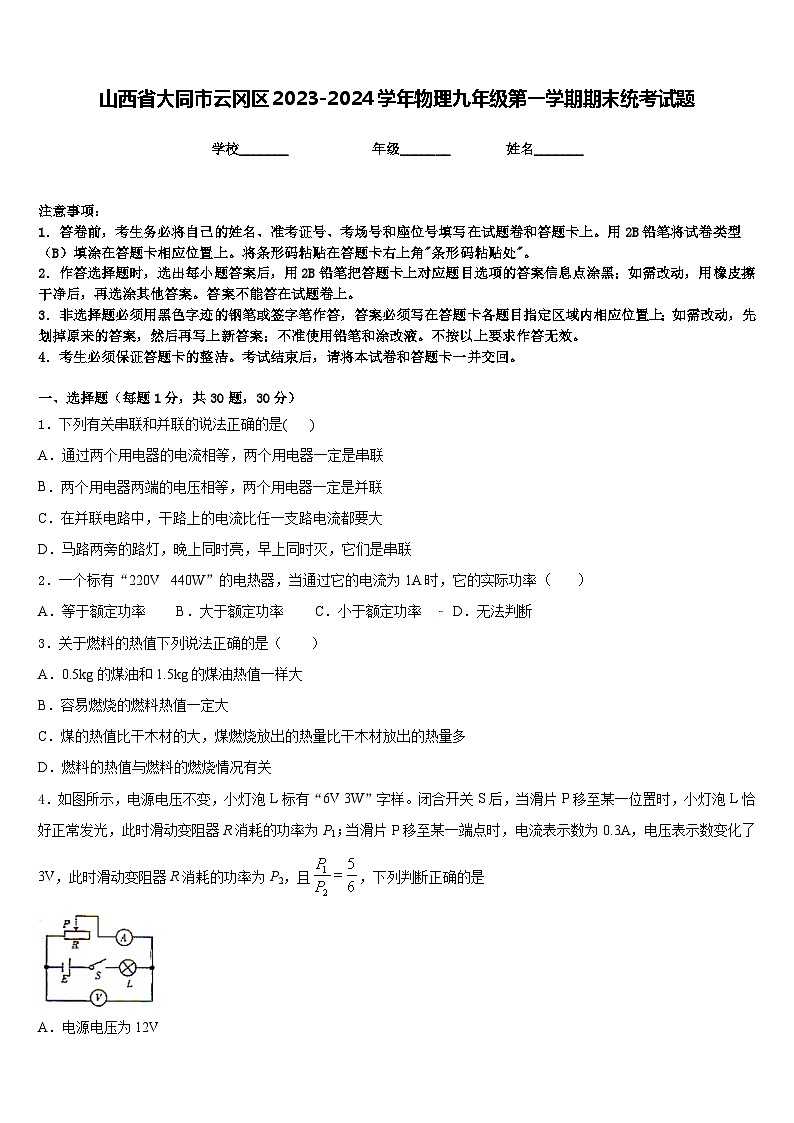

山西省大同市云冈区2023-2024学年物理九年级第一学期期末统考试题含答案

这是一份山西省大同市云冈区2023-2024学年物理九年级第一学期期末统考试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁，下列有关说法正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．下列有关串联和并联的说法正确的是( )
A．通过两个用电器的电流相等，两个用电器一定是串联
B．两个用电器两端的电压相等，两个用电器一定是并联
C．在并联电路中，干路上的电流比任一支路电流都要大
D．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联
2．一个标有“220V 440W”的电热器，当通过它的电流为1A时，它的实际功率（ ）
A．等于额定功率B．大于额定功率C．小于额定功率 D．无法判断
3．关于燃料的热值下列说法正确的是（ ）
A．0.5kg的煤油和1.5kg的煤油热值一样大
B．容易燃烧的燃料热值一定大
C．煤的热值比干木材的大，煤燃烧放出的热量比干木材放出的热量多
D．燃料的热值与燃料的燃烧情况有关
4．如图所示，电源电压不变，小灯泡L标有“6V 3W”字样。闭合开关S后，当滑片P移至某一位置时，小灯泡L恰好正常发光，此时滑动变阻器R消耗的功率为P1；当滑片P移至某一端点时，电流表示数为0.3A，电压表示数变化了3V，此时滑动变阻器R消耗的功率为P2，且，下列判断正确的是
A．电源电压为12V
B．滑动变阻器的最大阻值10Ω
C．小灯泡L正常发光时，滑片P刚好位于滑动变阻器R的中点位置
D．滑动变阻器R消耗的功率由P1变为P2的过程中，小灯泡L消耗的功率减少了2.1W

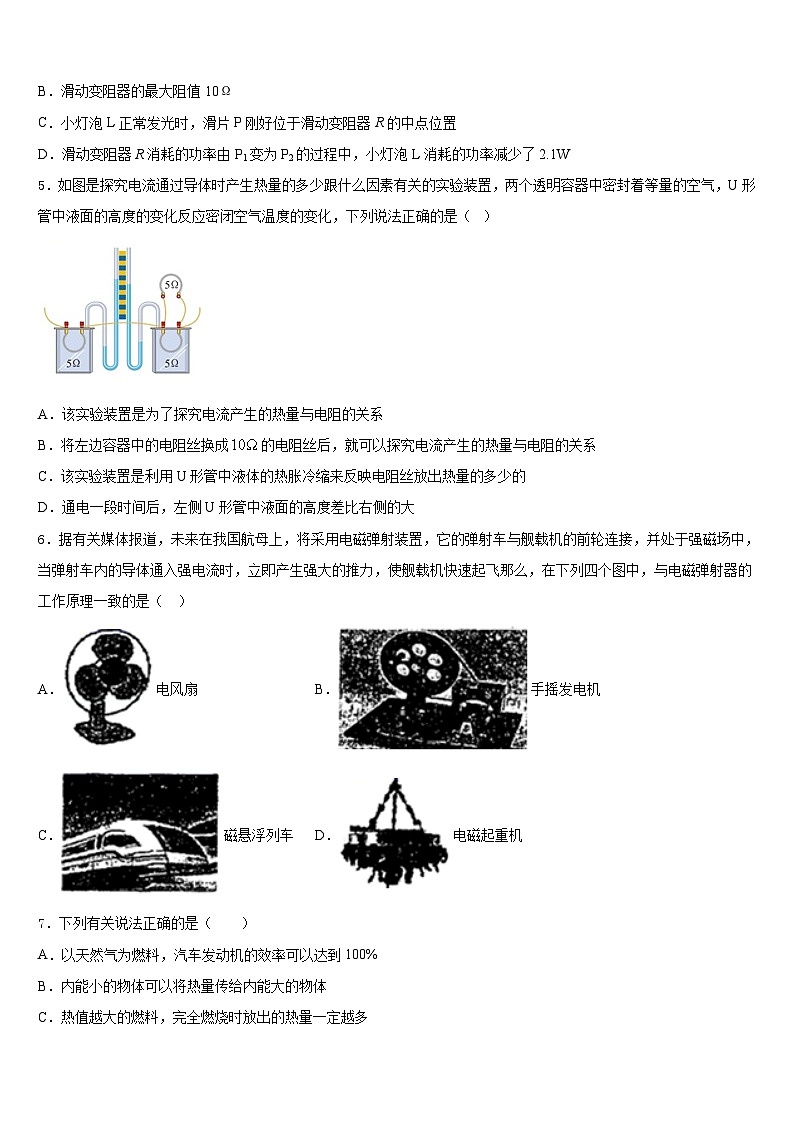

5．如图是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气，U形管中液面的高度的变化反应密闭空气温度的变化，下列说法正确的是（ ）
A．该实验装置是为了探究电流产生的热量与电阻的关系
B．将左边容器中的电阻丝换成的电阻丝后，就可以探究电流产生的热量与电阻的关系
C．该实验装置是利用U形管中液体的热胀冷缩来反映电阻丝放出热量的多少的
D．通电一段时间后，左侧U形管中液面的高度差比右侧的大
6．据有关媒体报道，未来在我国航母上，将采用电磁弹射装置，它的弹射车与舰载机的前轮连接，并处于强磁场中，当弹射车内的导体通入强电流时，立即产生强大的推力，使舰载机快速起飞那么，在下列四个图中，与电磁弹射器的工作原理一致的是（ ）
A．电风扇B．手摇发电机
C．磁悬浮列车D．电磁起重机
7．下列有关说法正确的是（ ）
A．以天然气为燃料，汽车发动机的效率可以达到100%
B．内能小的物体可以将热量传给内能大的物体
C．热值越大的燃料，完全燃烧时放出的热量一定越多
D．的水比的水含有的热量多

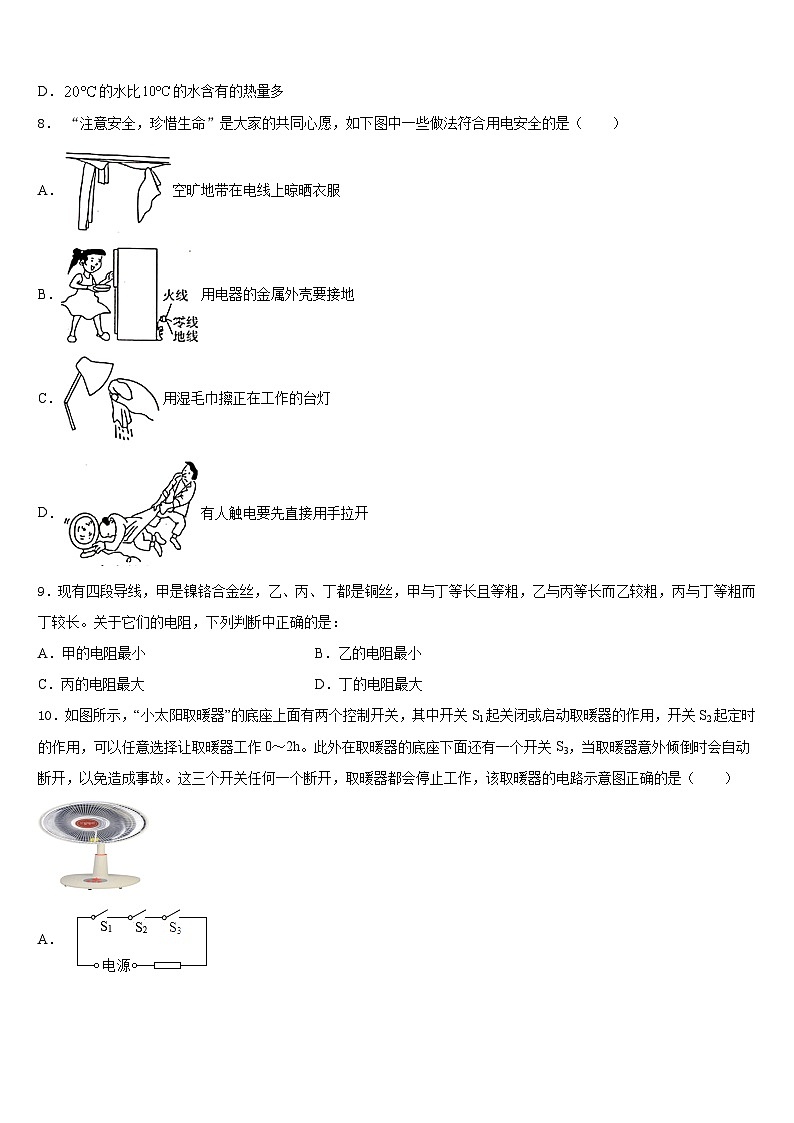

8． “注意安全，珍惜生命”是大家的共同心愿，如下图中一些做法符合用电安全的是（ ）
A．空旷地带在电线上晾晒衣服
B．用电器的金属外壳要接地
C．用湿毛巾擦正在工作的台灯
D．有人触电要先直接用手拉开
9．现有四段导线，甲是镍铬合金丝，乙、丙、丁都是铜丝，甲与丁等长且等粗，乙与丙等长而乙较粗，丙与丁等粗而丁较长。关于它们的电阻，下列判断中正确的是：
A．甲的电阻最小B．乙的电阻最小
C．丙的电阻最大D．丁的电阻最大
10．如图所示，“小太阳取暖器”的底座上面有两个控制开关，其中开关S1起关闭或启动取暖器的作用，开关S2起定时的作用，可以任意选择让取暖器工作0～2h。此外在取暖器的底座下面还有一个开关S3，当取暖器意外倾倒时会自动断开，以免造成事故。这三个开关任何一个断开，取暖器都会停止工作，该取暖器的电路示意图正确的是（ ）
A．
B．
C．
D．
11．在研究电和磁的漫长历史中，有许多物理学家做出过杰出的贡献.我过宋代的科学家沈括的突出贡献是（ ）
A．最早记述了磁偏角B．最先发现磁能生电
C．最先发现电能生磁D．最先发现电与磁之间的联系
12．POS刷卡机的广泛应用给人们的生活带来了便利．POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头（如图所示）．在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息．下图中能反映POS刷卡机读出信息原理的是（ ）
A．
B．
C．
D．
二、填空题（每题5分，共4题，20分）
13．今年是中华人民共和国成立70周年，我区各个学校都开展“升国旗，唱国歌”的主题活动，如图所示为某学校升旗的情景，旗杆顶装的滑轮是______滑轮，它的作用是______。
14．如图所示，用丝绸摩擦有机玻璃棒，然后靠近碎纸屑，发现纸屑能被吸引，这是摩擦起电，且带电体能______；用手向下捋几回塑料细丝，会越捋越蓬松，如图所示，这种现象再次证明摩擦起电，而且说明______．
15．单位换算：12MΩ=____________Ω， 0.2kW·h=_____________J。
16．如图所示电路，灯L标有“2.5V、1.25W”，R上标有“20Ω、1A”字样，电压表量程为0～3V，电流表量程为0～0.6A，电源电压为4.5V．忽略温度对L电阻的影响，为保证各元件正常工作，滑动变阻器接入电路的最小阻值为_____Ω，此时灯泡的实际功率为_____W。
三、实验题（共12分）
17．（4分）图甲是某同学探究“导体中电流与电阻的关系”的实验电路图。电源电压为4.5V，实验中R的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω，图乙是他根据实验数据描绘出的I﹣R关系图象。
（1）由图象可知：当电压一定时，电流与电阻成_____（选填“正比”或“反比”）。
（2）他每次控制电阻的两端电压为_____V不变。
（3）测量的五组实验数据中，滑动变阻器的最大电功率为_____W。
18．（4分）在探究影响电磁铁磁性强弱的因素的实验中，实验室准备的器材有，电源、开关、滑动变阻器、两根完全相同的铁钉、表面绝缘的铜线、大头针若干。小明利用上述器材，制成简易电磁铁甲、乙， 并设计了电路，如图所示。
(1)电磁铁甲的上端为_______极（选填N或S），实验中通过观察电磁铁__________的不同，可以判断电磁铁的磁性强弱不同；
(2)当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数_________（选填“增加”或“减少”），说明电流越___ 电磁铁磁性越强；
(3)根据图中的情境可知，__________选填（“甲”或“乙”）的磁性强，说明电流一定时，_______，电磁铁磁性越强；
(4)实验结束，断开开关，大头针全部掉落，说明电磁铁磁性的有无可以通过______________来控制。
19．（4分）小明在实验室做“测电阻”的实验，所用的器材有：电压为3V的电源，待测电阻Rx，以及符合实验要求的滑动变阻器、电流表、电压表、导线和开关。图甲是没有连接完整的实物电路。
（1）请你用笔画线代替导线将实物电路连接完整。
（______）
（2）闭合开关，发现电压表有示数，电流表无示数，故障原因可能是_________。
（3）排除故障后进行测量，当电压表示数为2.5V时，电流表的示数如图乙所示，根据实验数据小明算出了Rx=_________Ω，你认为小明实验中存在的问题是____________。电路中使用滑动变阻器的目的除保护电路外，还有___________。
（4）同桌小红利用一个已知阻值的定值电阻R0、一个电压不变但电压值未知的电源、一个电流表、两个开关、若干导线，设计了如图丙所示的电路图，也测出了待测电阻Rx的阻值。请帮她把缺少的步骤补全，并写出Rx的表达式。
①闭合开关S1，断开开关S2，读出此时电流表的示数I1。
②_________________________。
则Rx=_________（用已知和测量的物理量表示）
四、作图题（共16分）
20．（8分）如图，L1、L2、L3的电阻分别为10Ω、10Ω、20Ω，要使各灯两端电压相等，请在图上○内标出电流表、电压表的符号。
（____）
21．（8分）将图中的电灯和两个开关接入家庭电路中，要求：同时闭合两个开关，电灯发光；只闭合一个开关，电灯不发光．
五、计算题（共22分）
22．（10分）小峻家中有一个浴足盆,其部分铭牌信息如图甲所示,如图乙为浴足盆的工作电路,R1、R2均为电热丝,当开关S接a、b触点时,浴足盆的挡位不同．求：
(1)额定加热电流
(2)R1和R2的阻值各为多少欧?
(3)在用电高峰期,小峻关闭家中其它用电器,只让浴足盆通电,使其处于加热状态1min电能表(如图丙所示)的圆盘转了30转,则浴足盆加热的实际电功率为多少瓦?
23．（12分）如图所示，电源电压U＝6V，电阻R1＝4Ω，R2＝6Ω．
（1）当开关S闭合后，电流表示数为多少？
（2）当开关S闭合后，电阻R1在10s内消耗的电能为多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、A
4、D
5、D
6、A
7、B
8、B
9、B
10、A
11、A
12、C
二、填空题（每题5分，共4题，20分）
13、定 改变施力方向
14、吸引轻小物体 同种电荷相排斥
15、1.2×107Ω 0.2kW·h=7.2×105J
16、4 1.25
三、实验题（共12分）
17、反比 2.5 1
18、S 吸引大头针的个数 增加 大 甲 线圈匝数越多 通断电
19、 待测电阻Rx处断路 5 没有多次测量求平均值，以减小误差 调节待测电阻Rx两端的电压和通过的电流 闭合开关S2，断开开关S1，读出此时电流表的示数I2
四、作图题（共16分）
20、
21、．
五、计算题（共22分）
22、见解析所示
23、（1）0.6A（2）14.4J
