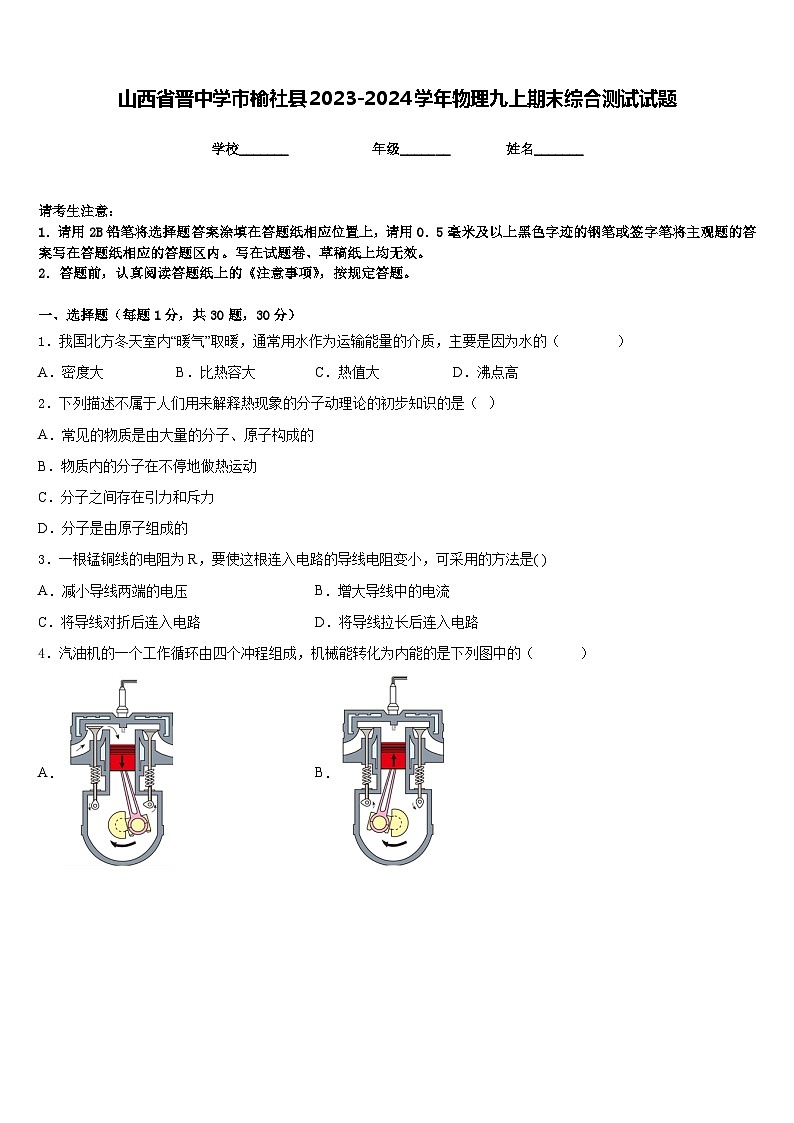

山西省晋中学市榆社县2023-2024学年物理九上期末综合测试试题含答案

这是一份山西省晋中学市榆社县2023-2024学年物理九上期末综合测试试题含答案，共9页。试卷主要包含了有关下列图片，说法正确的是，机械效率总是小于1的原因是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．我国北方冬天室内“暖气”取暖，通常用水作为运输能量的介质，主要是因为水的（ ）
A．密度大B．比热容大C．热值大D．沸点高
2．下列描述不属于人们用来解释热现象的分子动理论的初步知识的是（ ）
A．常见的物质是由大量的分子、原子构成的
B．物质内的分子在不停地做热运动
C．分子之间存在引力和斥力
D．分子是由原子组成的
3．一根锰铜线的电阻为R，要使这根连入电路的导线电阻变小，可采用的方法是( )
A．减小导线两端的电压B．增大导线中的电流
C．将导线对折后连入电路D．将导线拉长后连入电路

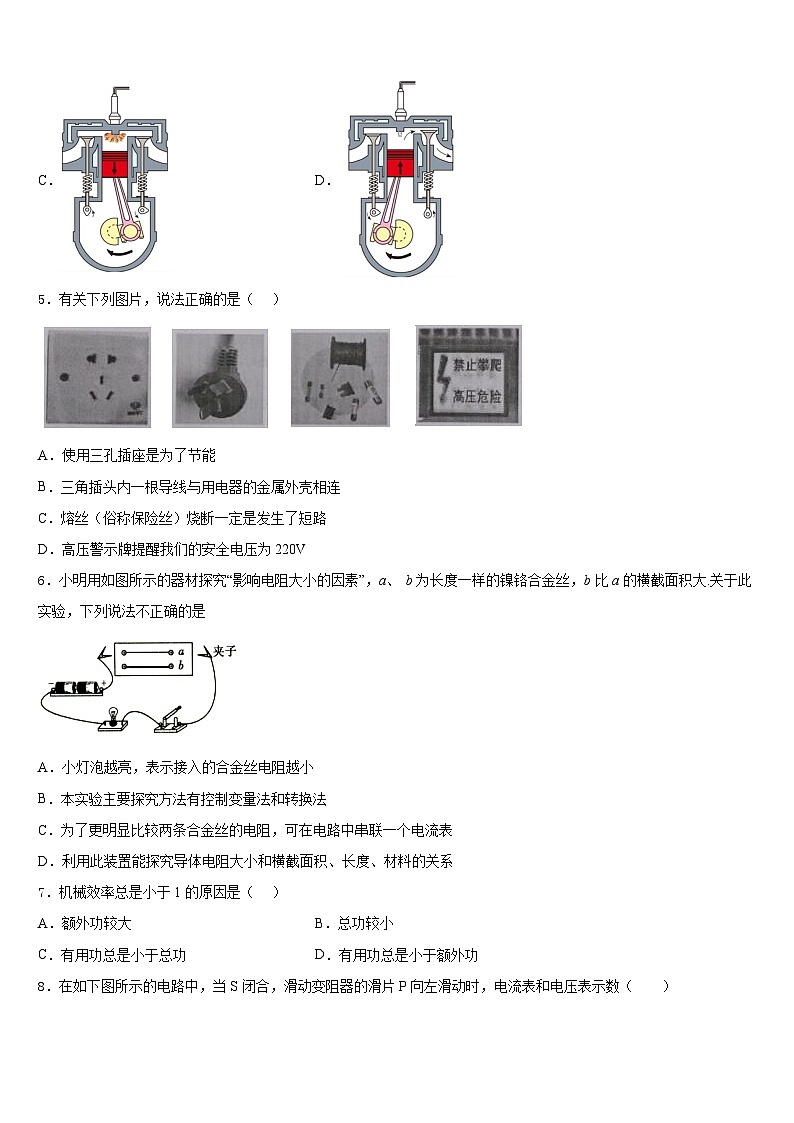

4．汽油机的一个工作循环由四个冲程组成，机械能转化为内能的是下列图中的（ ）
A．B．
C．D．
5．有关下列图片，说法正确的是（ ）
A．使用三孔插座是为了节能
B．三角插头内一根导线与用电器的金属外壳相连
C．熔丝（俗称保险丝）烧断一定是发生了短路
D．高压警示牌提醒我们的安全电压为220V
6．小明用如图所示的器材探究“影响电阻大小的因素”，a、 b为长度一样的镍铬合金丝，b比a的横截面积大.关于此实验，下列说法不正确的是
A．小灯泡越亮，表示接入的合金丝电阻越小
B．本实验主要探究方法有控制变量法和转换法
C．为了更明显比较两条合金丝的电阻，可在电路中串联一个电流表
D．利用此装置能探究导体电阻大小和横截面积、长度、材料的关系
7．机械效率总是小于1的原因是（ ）
A．额外功较大B．总功较小
C．有用功总是小于总功D．有用功总是小于额外功

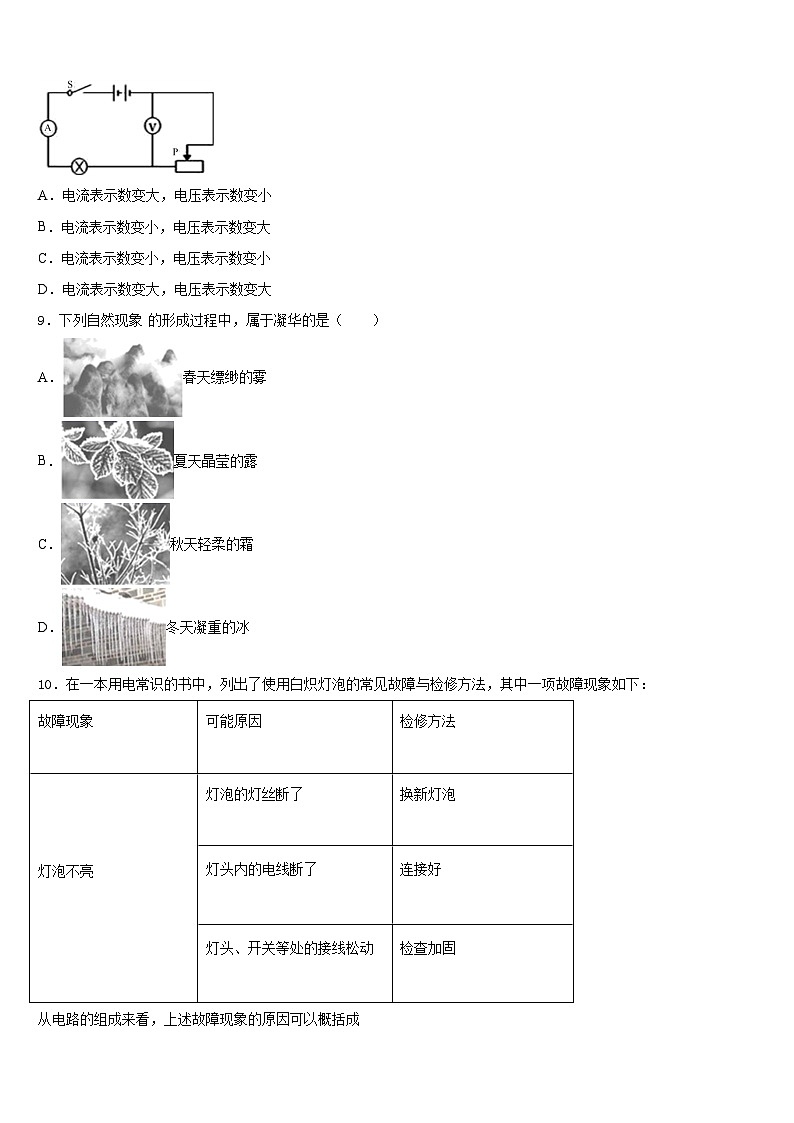

8．在如下图所示的电路中，当S闭合，滑动变阻器的滑片P向左滑动时，电流表和电压表示数（ ）
A．电流表示数变大，电压表示数变小
B．电流表示数变小，电压表示数变大
C．电流表示数变小，电压表示数变小
D．电流表示数变大，电压表示数变大
9．下列自然现象 的形成过程中，属于凝华的是（ ）
A．春天缥缈的雾
B．夏天晶莹的露
C．秋天轻柔的霜
D．冬天凝重的冰
10．在一本用电常识的书中，列出了使用白炽灯泡的常见故障与检修方法，其中一项故障现象如下：
从电路的组成来看，上述故障现象的原因可以概括成
A．开路B．短路C．通路D．开路或短路
11．水具有比热容大的特点，从而被广泛应用。下列现象的原因及其应用实例与水的比热容大小无关的是（ ）
A．海边的昼夜温差较小B．冬天暖气设备用水供暖
C．夏天在室内地面上洒水降温D．用水冷却汽车发动机
12．科技人员已于2018年研发下线采用氢能源系统的“未来汽车”．此氢能源汽车充氢气3分钟可续航650公里它采用氢气作为燃料主要是因为氢气具有（ ）
A．较小的密度B．较高的热值
C．较低的沸点D．较大的比热容
二、填空题（每题5分，共4题，20分）
13．如图所示，是某种电热器的电路图，电源电压220V，R1、R2的阻值分别为11Ω、22Ω，通过旋转扇形开关S，接触不同触点，实现高、中、低三个挡位的转换，电热器在低温挡工作时开关S接在________________（填“ab”“bc”“cd”“de”），在高温挡工作1min产生的热量是________J。
14．如图所示，若电源电压为12V，闭合开关S后，电压表的示数为8V，则UL1=________V，若S断开，电压表的示数为________V．
15．如图所示的装置中，金属棒PQ用两根细导线连接后悬挂在蹄形磁铁之间，把单刀双掷开关S掷向“1”时，是演示_____；开关S掷向“2”时，是演示_____。
16．晓慧同学取来一个蜂鸣器、一些导线和一个开关，并将它们连接成一个闭合回路。当她将开关闭合后，发现蜂将器不能发声，这是因为她连接的回路中还缺少一个_______（选填“电动机”“小灯泡”或“电源”）；小明用干燥的毯子将家中的长毛狗包裹起来并来回摩擦，结果小狗的长毛竖了起来，像一只可爱的刺猬，这是因为狗毛由于摩擦带上了_______（选填“同种”或“异种”）电荷而互相_______。
三、实验题（共12分）
17．（4分）小明班的同学对“影响电流产生热量多少的因素”进行了实验探究．
首先他们猜想：影响电流产生热量多少的因素可能有电阻大小、电流大小和通电时间．此时小明联想到生活中以下两种现象：
现象1：电热器只有在通电时才发热，而且通电时间越长产生的热量越多．
现象2：电炉是通过铜导线接入电路中的，通电时，镍铬合金制成的电炉丝热的发红，而铜导线几乎不发热．
（1）现象2主要支持以上猜想中的因素是____________．
（2）小明针对现象2的猜想设计了如图所示的实验电路，其中A、B两个相同的瓶内分别装有质量和初温都相等的煤油，将电阻RA和RB（RA＜RB）分别浸没在两瓶煤油中，两支温度计分别测量两瓶中煤油的温度．
①实验时，小明将电阻RA和RB串联接入电路中，这是为了控制_________和_________相同；
②小明在实验中通过观察___________来比较电流产生热量的多少；
③接通电路后一段时间，小明发现B烧瓶中煤油的温度比A烧瓶中煤油的温度升高得多，由此可以得到的结论是：___________________．
18．（4分）在测量小灯泡电功率的实验中，电源电压为4.5V，小灯泡的额定电压为2.5V，小灯泡正常发光时的电阻约为10Ω。
（1）小宇同学闭合开关，移动滑片P到某一位置时，电压表示数（如图所示）为_____V，若他想测量小灯泡的额定功率，应将如图甲中滑动变阻器的滑片P向_____（选填“左”或“右”）端移动，使电压表的示数为_____V。
（2）小宇同学继续移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图所示的I﹣U关系如图象，根据图象信息，可计算出小灯泡的额定功率是_____W。
（3）小叶同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光，并很快熄灭，检查后发现连线正确，请你找出她在实验中两个操作不当之处是：①_____；②_____。
19．（4分）为了比较水和食用油的吸热能力，小明用两个相同的装置做了如图所示的实验，实验数据记录如下：
(1)在安装、调整实验器材时，科学合理的顺序是（甲图中）：先调整固定___________的位置，再调整固定另一个的位置（选填“A”或“B”）；
(2)为保证实验结论的可靠，关于实验时“应控制两套装置中相同的量”的说法中，不必要的是___________
A．食用油和水的质量相等 B．两套装置中的烧杯相同
C．两酒精灯的火焰大小相同 D．两酒精灯内酒精的质量相等
(3)实验中食用油和水从20升温至45，___________（水或食用油）吸收的热量较多；
(4)实验中，加热相同的时间，水吸收的热量___________（大于或小于或等于）食用油吸收的热量，___________（水或食用油）吸热能力较强。
四、作图题（共16分）
20．（8分）请你根据图甲电路图，在图乙中连接好实物电路
（____）
21．（8分）在教室的讲台上方挂着两盛日光灯L1和L2，两个灯都可以独立工作，但由同一个开关S控制，小明同学画了电路元件分布图．如图所示，请你在图中用笔画线代替导线将电路连接完整．
（_____）
五、计算题（共22分）
22．（10分）如图甲是某品牌取暖用油汀，下表是其铭牌的部分数据。油汀内部电路如图乙所示，R1和R2均为电热丝，S2是温度自动控制开关。闭合开关S1，30min内油汀消耗的电能为0.77kW・h。求：
（1）通过电热丝R1的电流。
（2）电热丝R2的电阻。
（3）30min内开关S2闭合的时间。
23．（12分）如图所示，电源电压保持不变，定值电阻R1规格为“■Ω 0.5A”，电流表量程为0-0.6A，电压表量程为0-3V，定值电阻R2的阻值为12Ω，滑动变阻器R3的规格为“20Ω 1A”。闭合S和S2、断开S1，电流表示数为0.3A，电压表示数为2.4V；闭合S和S1、断开S2，调节滑动变阻器R3使其接入电路的电阻为7Ω时，电压表示数为2.8V。
（1）求电源电压；
（2）求定值电阻R1的阻值；
（3）闭合S和S1、断开S2，在保障电路安全的前提下，求滑动变阻器接入电路的阻值范围。
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、D
3、C
4、B
5、B
6、D
7、C
8、A
9、C
10、A
11、C
12、B
二、填空题（每题5分，共4题，20分）
13、bc 3.96×105
14、812
15、通电导线在磁场中受力的作用 电磁感应现象
16、电源 同种 排斥
三、实验题（共12分）
17、电阻大小 电流 通电时间 温度计示数变化 电流和通电时间相同时，电流通过电阻较大的导体时产生的热量较多
18、1.8 右 2.5 0.5 连接电路时开关没有断开 连接电路时滑片没有置于最大阻值处
19、B D 水 等于 水
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）4A（2）44Ω（3）0.3h
23、 (1) 6V；(2) 8Ω；(3) 。
故障现象
可能原因
检修方法
灯泡不亮
灯泡的灯丝断了
换新灯泡
灯头内的电线断了
连接好
灯头、开关等处的接线松动
检查加固
物质
质量/g
初始温度/
加热时间/min
最后温度/
水
60
20
6
45
食用油
60
20
6
68
额定电压
220V
额定功率
低温档
880W
高温档
1980W
