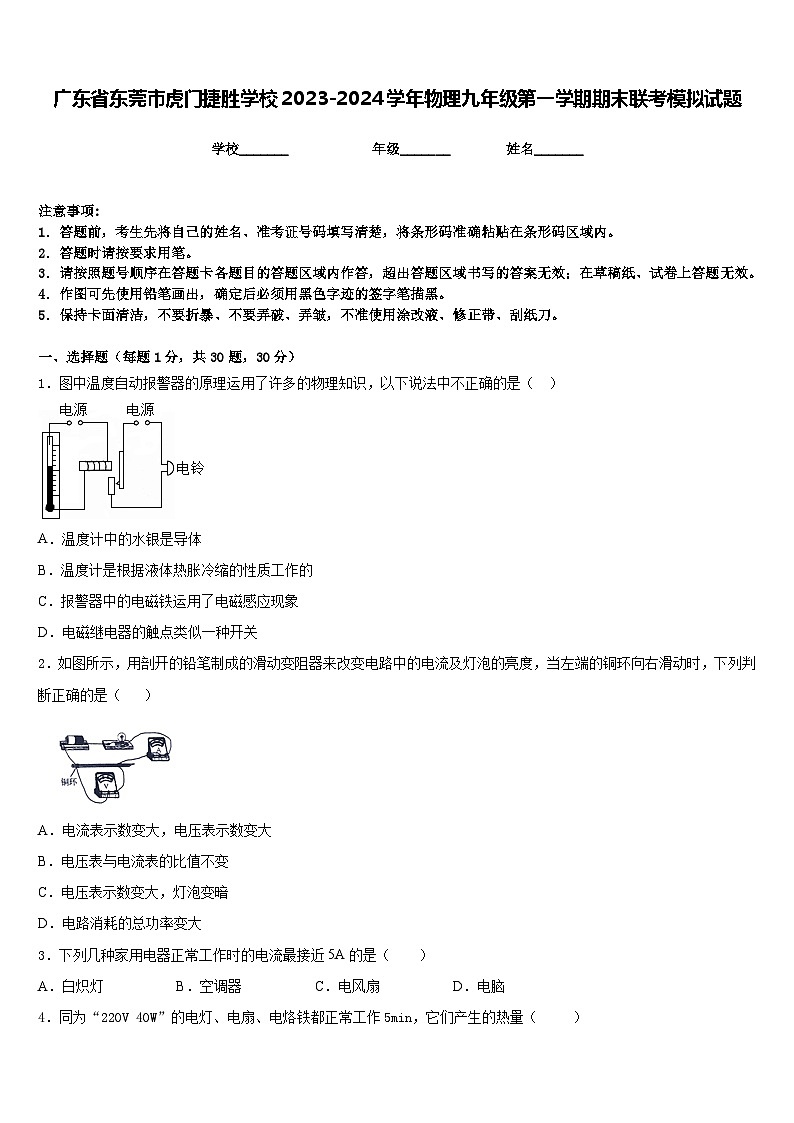

广东省东莞市虎门捷胜学校2023-2024学年物理九年级第一学期期末联考模拟试题含答案

这是一份广东省东莞市虎门捷胜学校2023-2024学年物理九年级第一学期期末联考模拟试题含答案，共9页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．图中温度自动报警器的原理运用了许多的物理知识，以下说法中不正确的是（ ）
A．温度计中的水银是导体
B．温度计是根据液体热胀冷缩的性质工作的
C．报警器中的电磁铁运用了电磁感应现象
D．电磁继电器的触点类似一种开关
2．如图所示，用剖开的铅笔制成的滑动变阻器来改变电路中的电流及灯泡的亮度，当左端的铜环向右滑动时，下列判断正确的是（ ）
A．电流表示数变大，电压表示数变大
B．电压表与电流表的比值不变
C．电压表示数变大，灯泡变暗
D．电路消耗的总功率变大
3．下列几种家用电器正常工作时的电流最接近5A的是（ ）
A．白炽灯B．空调器C．电风扇D．电脑
4．同为“220V 40W”的电灯、电扇、电烙铁都正常工作5min，它们产生的热量（ ）
A．一样多 B．电灯最多
C．电扇最多 D．电烙铁最多
5．关于家庭电路和安全用电，下列说法正确的是（ ）
A．开关要串联在火线和电灯之间
B．使用测电笔辨别火线时，手接触笔尖金属体
C．三孔插座有时不需要接地
D．发现有人触电后，立即用手把触电人拉离电线
6．如图所示，电源两端电压不变，R1为定值电值，R2为滑动变阻器；闭合开关S，缓慢移动滑片时，记下多组电压表和电流表的示数，计算出滑动变阻器的电功率P，并利用描点法绘出滑动变阻器的电功率P和电流表示数I的关系图像，下列图像中可能正确的是（ ）
A．B．
C．D．
7．有两个白炽灯，甲灯标有“220V100W”字样，乙灯标有“220V 60W”根据这些信息可知
A．甲和乙的额定电流I甲＜I乙
B．甲和乙的电阻关系R甲＞R乙
C．把它们串联在电路中甲灯比乙灯亮
D．把它们并联在电路中甲灯比乙灯亮
8．关于物体的内能，下列说法正确的是（ ）
A．温度相等的1 kg和100 g的水内能相同B．物体内能增加，一定要从外界吸收热量
C．温度为0℃的物体没有内能D．在相同物态下，同一物体温度降低，它的内能会减少

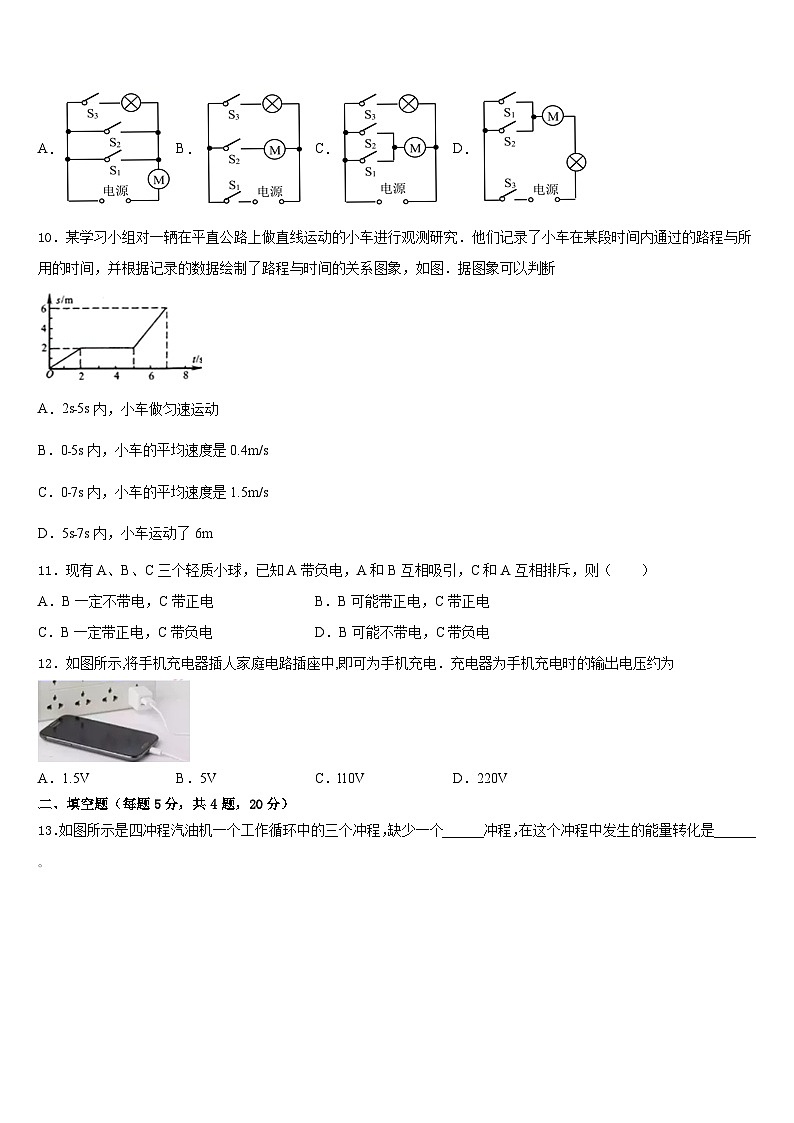

9．小明家小区里安装了自动售水机，售水机可以通过刷卡开关S1或投币开关S2接通供水电动机取水；光线较暗时光控开关S3自动闭合，提供照明。下列电路图符合要求的是（ ）
A．B．C．D．
10．某学习小组对一辆在平直公路上做直线运动的小车进行观测研究．他们记录了小车在某段时间内通过的路程与所用的时间，并根据记录的数据绘制了路程与时间的关系图象，如图．据图象可以判断
A．2s﹣5s内，小车做匀速运动
B．0﹣5s内，小车的平均速度是0.4m/s
C．0﹣7s内，小车的平均速度是1.5m/s
D．5s﹣7s内，小车运动了6m
11．现有A、B、C三个轻质小球，已知A带负电，A和B互相吸引，C和A互相排斥，则（ ）
A．B一定不带电，C带正电B．B可能带正电，C带正电
C．B一定带正电，C带负电D．B可能不带电，C带负电
12．如图所示,将手机充电器插人家庭电路插座中,即可为手机充电．充电器为手机充电时的输出电压约为
A．1.5VB．5VC．l10VD．220V
二、填空题（每题5分，共4题，20分）
13．如图所示是四冲程汽油机一个工作循环中的三个冲程，缺少一个______冲程，在这个冲程中发生的能量转化是______｡
14．如图所示的电路，电源电压是3 V，闭合开关S后，两灯均发光，电压表的示数是1.4 V，此时灯L1两端的电压是________ V；一段时间后，两灯同时熄灭，电压表示数变大，导致这种电路故障的原因可能是________。
15．在如图所示的电路中，将两个电流表A1， A2分别正确连入电路不同位置，闭合开关S，两个电流表均有示数，且A1的示数大于A2的示数，移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变。
（1）电流表A1测量的是______中的电流，A2测量的是______中的电流。（均选填“R1支路”、“R2支路”或“干路”）
（2）若变阻器的滑片P向右端移动，则在移动过程中电流表A1与A2示数的比值______ （选填“变大”、“变小”或“不变”）。
16． “端午深情，粽叶飘香”，其中“粽叶飘香”说明分子在_______；煮粽子时是通过_______方式增大粽子内能的．
三、实验题（共12分）
17．（4分）小宇同学在“探究电流与电阻的关系”实验中，器材如图甲所示，电源电压为6V，滑动变阻器上标有“50Ω 1A”字样，阻值分别为5Ω、10Ω、15Ω的定值电阻各一个，三个定值电阻的一端与公共端A端相连，方便连接。
(1)闭合开关前，应将滑动变阻器的滑片移至_____端（选填“A”或“B”）。
(2)小宇同学首先将M、N分别与A、B两端相连，闭合开关后，发现电流表无示数，电压表示数很大，则电路故障可能是_____。
(3)排除故障后，再次闭合开关，电表示数正常，调节滑片P，使电压表示数为2V，此时电流表示数如图乙所示，此时电路电流为_____A。
(4)断开开关后，将N端改接到C端，接下来应向_____（选填“左”或“右”）调节滑动变阻器滑片，目的是：_____。
(5)为了完成实验目标，实验小组准备将定值电阻更换为20Ω，但在实验室却找不到阻值为20Ω的定值电阻，经过思考，有同学提出，使用原来的实验装置，只需将M、N端分别连接_____两端也可以产生等效于20Ω的定值电阻，重复之前步骤就可以完成实验。
18．（4分）小明用两节干电池测小灯泡的功率，电路如图甲所示，小灯泡额定电压为2.5V，滑动变阻器规格为“20Ω 2A”。

(1)在图甲中，用笔画线代替导线将电路连接完整。
（_______）
(2)连接电路时，开关必须_________，滑动变阻器的滑片应移到最_________（左/右）端。
(3)当电压表的示数达到2V时，电流表的示数如图乙所示，其读数为_________A，此时，灯泡的功率为_________Ｗ，为使灯泡正常发光，应将滑片向_________（左/右）移动。
(4)当电压表示数达到2.5V时，无论怎么调节变阻器滑片都无法使电压表示数变大。为了用该灯泡继续完成实验，你的做法是_________________。
(5)解决了(4)中问题后，测出电压略大于2.5V时的灯泡功率。为比较灯泡在不同电压下的功率关系，_________（需要/不需要）重新测量前两次实验数据。
19．（4分）测量定值电阻Rx阻值大小的实验电路图如图甲所示。
(1)本实验的原理是_______；
(2)实验前为了保护电路，滑动变阻器的滑片应置于_______(选填“A”或“B”)端；
(3)正确连接电路闭合开关后，电压表示数为2.7V时，电流表接线及示数如图乙所示，则此时测得Rx的阻值是_______；
(4)本实验要多次测量取平均值，是为了_______；
(5)某实验小组进行实验时不慎将电压表损坏，他们利用一个阻值已知的定值电阻R0、一个电流表和开关若干个，设计了如图丙所示的电路，也测出了待测电阻Rx的阻值(电流表量程符合要求，电源电压未知)。请将他们的实验步骤填写完整；
①正确连接电路，_______记录电流表的示数为I1；
②_______记录电流表的示数为I2；③待测电阻阻值的表达式为Rx=_______(用测得量和已知量的字母表示)。
四、作图题（共16分）
20．（8分）为方便夜间开锁，有人发明了“感应照孔门把手”，只有夜间且有人摸门把手时，锁孔旁的LED灯才亮．它利用感应开关S1（有人摸把手，S1闭合；无人摸把手，S1断开）以及光敏开关S2（白天，S2断开；夜间，S2闭合）控制电路，达到目的．请完成电路连接．
（_____）
21．（8分）连接家庭电路元件，要求：开关控制电灯后接入，三孔插座单独接入。
五、计算题（共22分）
22．（10分）如图甲是某电子秤的原理示意图，R1为定值电阻，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系如图乙所示。己知电源电压为6V保持不变。
（1）当托盘为空时，R2电阻_______Ω。（填空即可）
（2）若托盘为空时，电流表示数为I1=0.01A，求定值电阻R1的阻值_____。
（3）若放入某物体后，R1的电功率为0.04W，求该物体的质量大小_____。
23．（12分）在冬天学校为了让师生能喝上热水，买了多台电热水壶，其铭牌上标有“220V 10A”字样，求：
（1）一台电热水壶正常工作时的电阻是多大?
（2）一台电热水壶正常工作210s消耗的电能。
（3）若电热水壶放出的热量全部被水吸收，那么一台电热水壶正常工作210s可将质量为多少kg初温为20℃的水加热到75℃?[]
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、D
3、B
4、D
5、A
6、B
7、D
8、D
9、C
10、B
11、D
12、B
二、填空题（每题5分，共4题，20分）
13、做功冲程 内能转化成机械能
14、1.6；灯L2开路。
15、干路 R1支路 变大
16、不停做无规则运动 热传递
三、实验题（共12分）
17、B 电阻丝断了/电阻接触不良 0.4 右 保持定值电阻两端电压一定 BD
18、见解析所示 断开 左 0.24 0.48 右 增加1节电池 不需要
19、 B 减小误差 只闭合开关S，S1 只闭合开关S、S2
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、500 100Ω 400g
23、（1）；（2）；（3）
