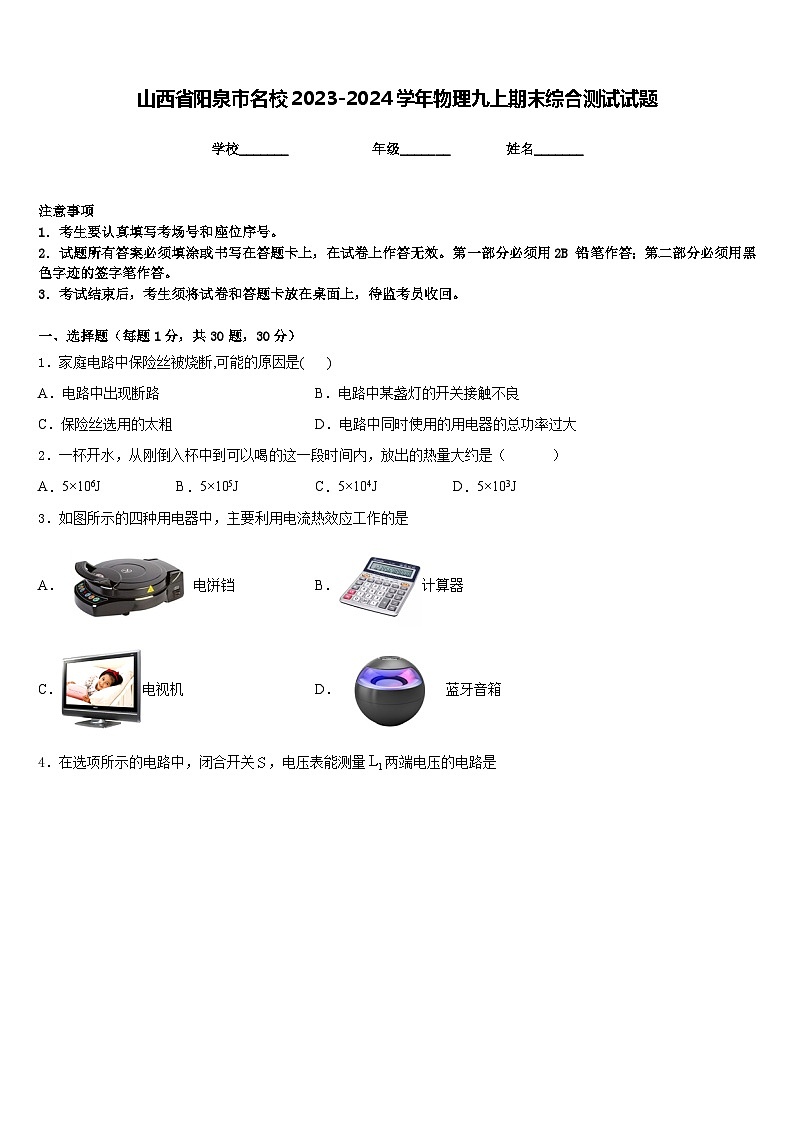

山西省阳泉市名校2023-2024学年物理九上期末综合测试试题含答案

这是一份山西省阳泉市名校2023-2024学年物理九上期末综合测试试题含答案，共10页。试卷主要包含了考生要认真填写考场号和座位序号，下列关于内能的说法中正确的是，关于电阻，下列说法中正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．家庭电路中保险丝被烧断,可能的原因是( )
A．电路中出现断路B．电路中某盏灯的开关接触不良
C．保险丝选用的太粗D．电路中同时使用的用电器的总功率过大
2．一杯开水，从刚倒入杯中到可以喝的这一段时间内，放出的热量大约是（ ）
A．5×106JB．5×105JC．5×104JD．5×103J
3．如图所示的四种用电器中，主要利用电流热效应工作的是
A．电饼铛B．计算器
C．电视机D． 蓝牙音箱

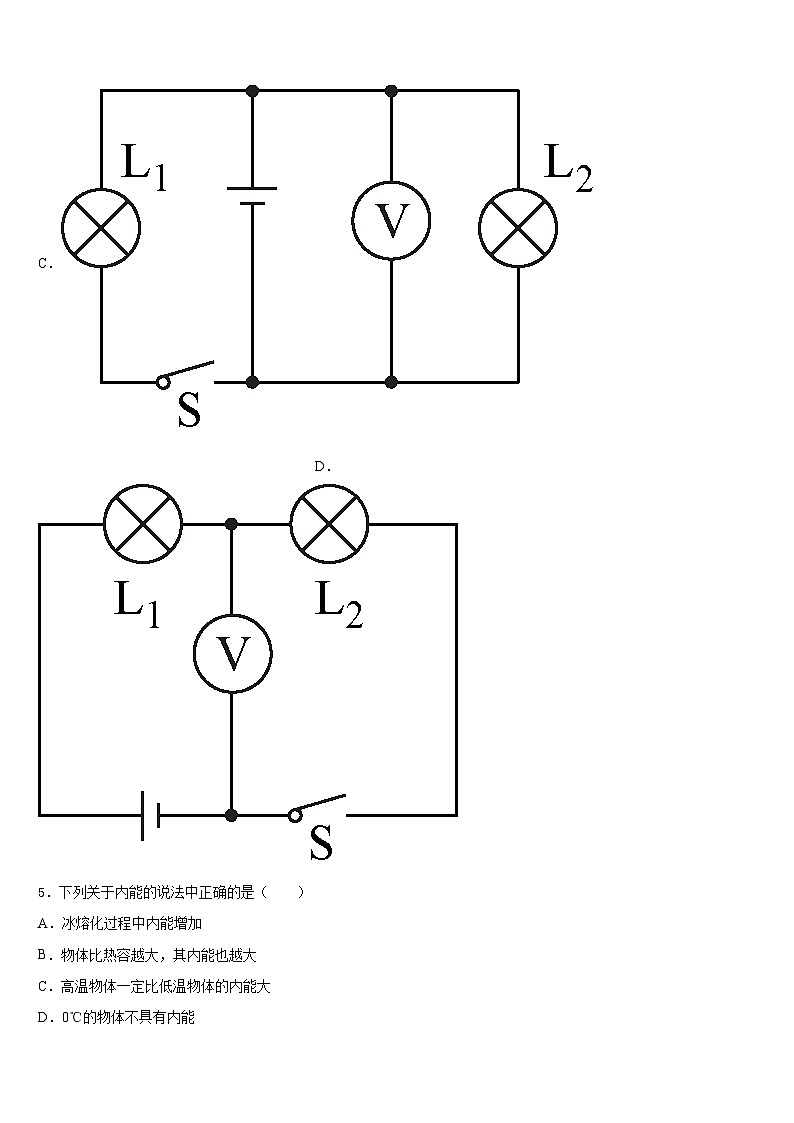

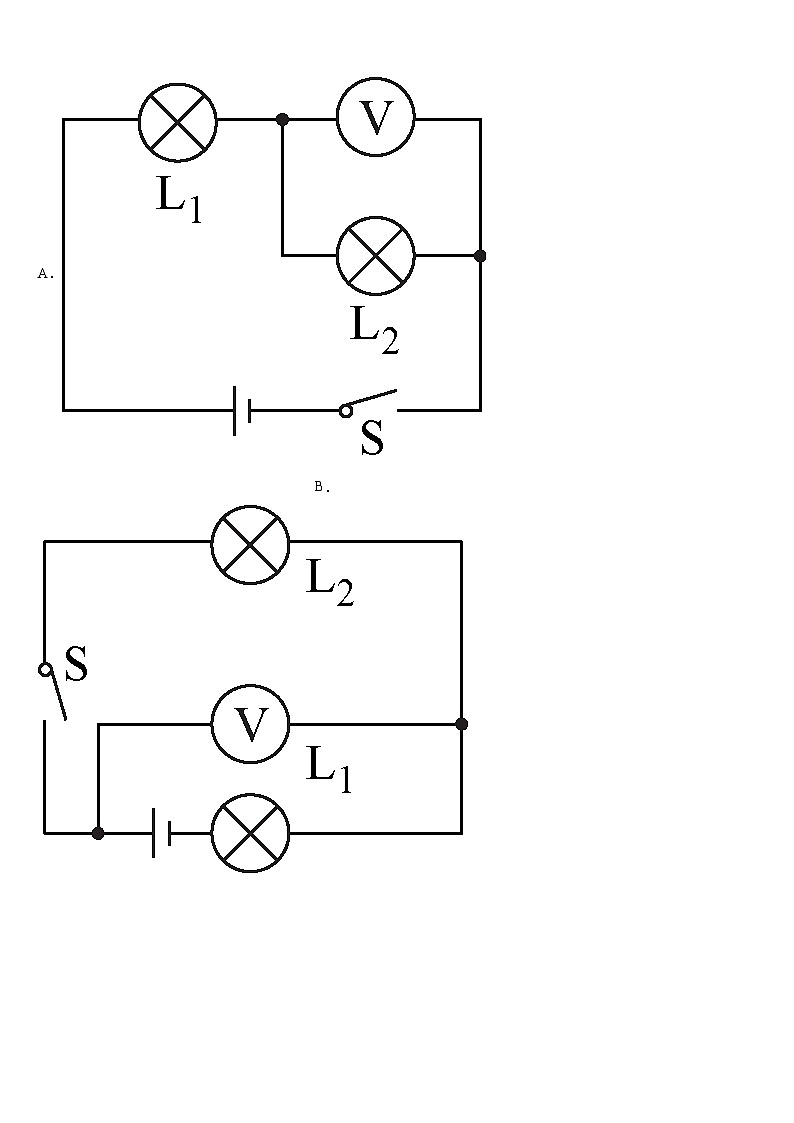

4．在选项所示的电路中，闭合开关，电压表能测量两端电压的电路是
A．B．
C．D．
5．下列关于内能的说法中正确的是（ ）
A．冰熔化过程中内能增加
B．物体比热容越大，其内能也越大
C．高温物体一定比低温物体的内能大
D．0℃的物体不具有内能
6．如图所示的电路中，电源电压保持不变，现将一个电压表V接入电路的AB或CD两点间。开关S闭合后，在滑动变阻器R2滑片P向左移动的过程中，下列数值基本不变的是（ ）
A．若V接在AB上，V的示数
B．若V接在CD上，V的示数
C．若V接在AB上，V示数与A示数的比值
D．若V接在CD上，V示数与A示数的比值
7．下列四个等式中，符合并联电路特点的是（ ）
A．B．
C．D．
8．某同学观察他家里的电动自行车后发现：不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯均会亮起，而拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，下列指示灯的示意图合理的是（ ）
A．B．C．D．
9．关于电阻，下列说法中正确的是
A．长度相同的两根铜导线，横截面积大的电阻大
B．长度和横截面积都相同的铝导线和铜导线，它们的电阻一定相等
C．导体的电阻与导体两端电压成正比，与通过导体的电流成反比
D．通电后的电熨斗温度很高，但与之相连的导线温度却不高，这是因为导线的电阻远小于电熨斗的电阻
10．如图所示，通过开关的通断来研究电路连接和电路故障等问题，下列说法正确的是
A．断开S1和S3，闭合S2时，R1和R2并联
B．断开S1和S3，闭合S2时，电压表量电源电压
C．断开S2，闭合S1 和S3时，R1和R2串联
D．断开S1，闭合S2 和S3时，R2被短路
11．根据生活经验，你认为下列数据符合实际情况的是
A．教室内一盏日光灯的功率约为1000W
B．家用节能灯中电流约为2A
C．1节1号干电池的电压为1.5V
D．铅笔芯是比较好的绝缘体
12．如果加在定值电阻两端的电压从8V增加到10V时，通过定值电阻的电流相应变化了0.2A，则该定值电阻所消耗的电功率的变化量是（ ）
A．0.4WB．2.8WC．3.2WD．3.6W
二、填空题（每题5分，共4题，20分）
13．为了方便彼此间的交流，国际上建立了一套统一的计量单位体系，叫国际单位制。在国际单位制中，能量的单位是_____（填写中文名称），伏特是_____（填写物理量名称）的单位。
14．如图所示的电路中，电源电压恒为24V，小灯泡的额定电压为12V（灯丝电阻不变）．当滑动变阻器的滑片P移到变阻器中点时，小灯泡正常发光．当滑动变阻器滑片P移到变阻器右端时，小灯泡的功率为8W。小灯泡的电阻为_____Ω，小灯泡的额定功率为____W，滑动变阻器的最大电阻值为_____Ω。
15．如图所示电路，电源电压恒定不变，R1为定值电阻，R2为滑动变阻器，闭合开关S后，滑片P由b向a移动的过程中，电流表A的示数将_____，电压表V1的示数将_____（均选填“变大”、“变小”或“不变”）。
16．连接在同一电路中的甲、乙两灯，已知1min内通过甲灯的电量是12C，1s内通过乙灯的电量是0.3C。则通过甲、乙两灯的电流之比是___________，由此可知，甲、乙两灯是__________联的。
三、实验题（共12分）
17．（4分）利用如图甲所示的实验装置探究“沙子和水的温度变化与吸热的关系”，操作如下：
(1)在两烧杯中分别装入初温相同且_____相等的沙子和水；
(2)用相同的酒精灯火焰加热，并用玻璃棒不断搅拌，每隔相同的时间记录一次温度，根据实验数据绘制成温度与时间的关系图象，如图乙所示；实验中，是通过比较_____来间接反映沙子和水所吸收热量的多少，这种解决物理问题的方法称之为_____法。
(3)分析图象可知，对于质量相等的沙子和水，升温较快的是_____；若使两者升高相同的温度，则_____吸收的热量较多。由此可见，_____的比热容较大。
18．（4分）在探究电流与哪些因素有关的实验中，现有实验器材是：电流表一个、电压表一个、滑动变阻器一个、阻值不等的定值电阻若干个、导线若干。
(1)要完成这个实验，你认为还必须的一个器材是______；
(2)请你在下面的虚线方框内将实验电路原理图画出来______；
(3)方明同学设计了一个实验表格并进行了实验，实验记录如下表所示。他这组实验研究的是______；在进行这组实验的过程中，需要更换两次定值电阻，每次更换后，定值电阻两端的电压将______（选填“变”或“不变”）；实验中是通过调节______来达到控制电压不变的；
(4)由这组实验数据可以得到的结论是______；
(5)若用3节干电池串联来做这个实验的电源，发现无论怎样调节滑动变阻器，都不能使定值电阻两端的电压达到4V，原因可能是______。
19．（4分）瑞瑞用电压表、电流表、滑动变阻器、导线、开关、及新的干电池等实验器材，测量额定电压为2.5V小灯泡L的功率。
(1)瑞瑞连接好图左所示电路，发现少接了一根线，请你帮他用笔代线补充完整；
（________）
(2)闭合开关S前，先移动滑动变阻器的滑片P至________（选填A或B）点，目的是_____________；
(3)瑞瑞多次移动滑片至不同位置，记录电压表和电流表的示数，得到这个小灯泡的U—I关系图像，如图右所示。由图可知：小灯泡的额定功率P=____________W；当灯泡实际功率为0.3W时，小灯泡的电阻R=_______Ω；
(4)瑞瑞发现，在不同电压下小灯泡的电阻_____________（选填“相同”或“不同”），原因是：同一灯丝，_____________。
四、作图题（共16分）
20．（8分）如图所示的插座和电灯(带开关)是组成家庭电路的常用器件，请你用笔画线代替导线将器件分别正确连入电路中。
（______）
21．（8分）一束光线跟平面镜成30°角，请在图中画出反射光线并标出反射角的度数。
（_______）
五、计算题（共22分）
22．（10分）如图所示，一个电灯上标有“20V 10W”字样，电源电压恒为20V。试求：
（1）电灯的额定电流
（2）电灯的电阻
（3）当开关S1、S2都闭合时，电路的总功率为14W，电阻R的阻值多大？
23．（12分）如图是小俊设计的调光电路图，他将粗细均匀的电阻丝AB通过滑片P连入电电路，小灯泡的额定电压为6V，闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I—U图像如图所示（电阻丝AB的阻值不随温度变化）。求：
(1)小灯泡的额定功率；
(2)电阻丝AB的阻值；
(3)当AB连入电路的限值R=2.5Ω时，通过小灯泡的电流是0.8A，此时灯丝的阻值为多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、C
3、A
4、C
5、A
6、C
7、C
8、B
9、D
10、D
11、C
12、D
二、填空题（每题5分，共4题，20分）
13、焦耳 电压
14、8 18 16
15、变大 变大
16、 2：3 并
三、实验题（共12分）
17、质量 加热时间 转换 沙子 水 水
18、电源 电流与电阻的关系 变 滑动变阻器 在电压相同的情况下，电流与电阻成反比 电池用久了，电压下降
19、 A 保护电路 0.625 7.5 不同 电阻与温度有关
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)；(2)；(3)。
23、 (1) 6W；(2) 9Ω；(3) 5Ω
实验次数
电压
电阻R/Ω
电流I/A
1
U=4V
5
0.8
2
10
0.4
3
20
0.2
