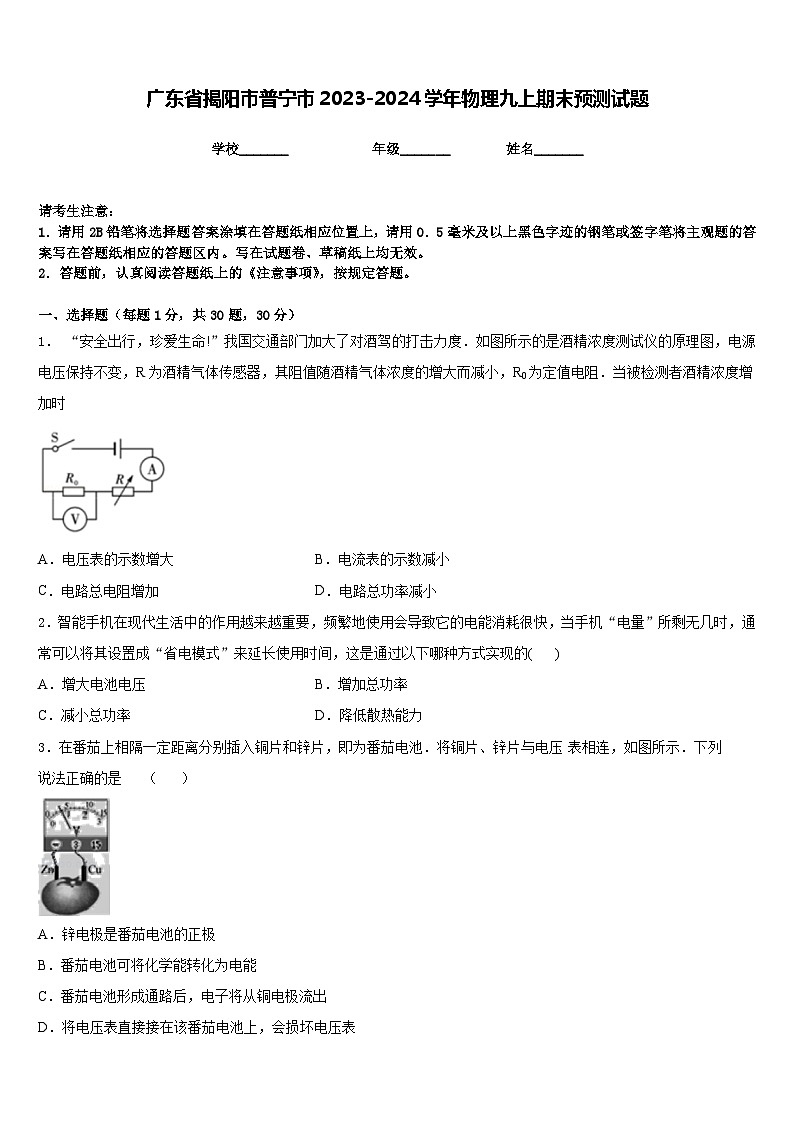

广东省揭阳市普宁市2023-2024学年物理九上期末预测试题含答案

这是一份广东省揭阳市普宁市2023-2024学年物理九上期末预测试题含答案，共9页。试卷主要包含了在国际单位制中，电功的单位是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1． “安全出行，珍爱生命!”我国交通部门加大了对酒驾的打击力度．如图所示的是酒精浓度测试仪的原理图，电源电压保持不变，R为酒精气体传感器，其阻值随酒精气体浓度的增大而减小，R0为定值电阻．当被检测者酒精浓度增加时
A．电压表的示数增大B．电流表的示数减小
C．电路总电阻增加D．电路总功率减小
2．智能手机在现代生活中的作用越来越重要，频繁地使用会导致它的电能消耗很快，当手机“电量”所剩无几时，通常可以将其设置成“省电模式”来延长使用时间，这是通过以下哪种方式实现的( )
A．增大电池电压B．增加总功率
C．减小总功率D．降低散热能力
3．在番茄上相隔一定距离分别插入铜片和锌片，即为番茄电池．将铜片、锌片与电压 表相连，如图所示．下列说法正确的是 （ ）
A．锌电极是番茄电池的正极
B．番茄电池可将化学能转化为电能
C．番茄电池形成通路后，电子将从铜电极流出
D．将电压表直接接在该番茄电池上，会损坏电压表

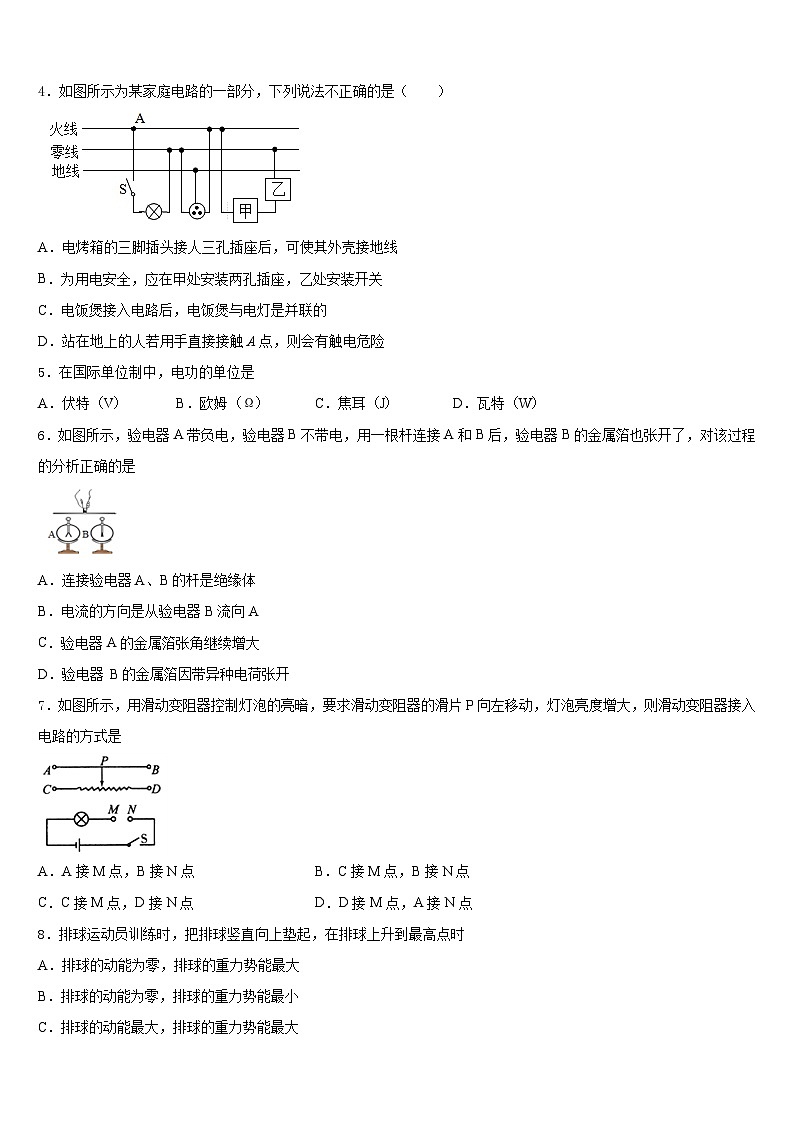

4．如图所示为某家庭电路的一部分，下列说法不正确的是（ ）
A．电烤箱的三脚插头接人三孔插座后，可使其外壳接地线
B．为用电安全，应在甲处安装两孔插座，乙处安装开关
C．电饭煲接入电路后，电饭煲与电灯是并联的
D．站在地上的人若用手直接接触A点，则会有触电危险
5．在国际单位制中，电功的单位是
A．伏特（V）B．欧姆（Ω）C．焦耳（J）D．瓦特（W）
6．如图所示，验电器A带负电，验电器B不带电，用一根杆连接A和B后，验电器B的金属箔也张开了，对该过程的分析正确的是
A．连接验电器A、B的杆是绝缘体
B．电流的方向是从验电器B流向A
C．验电器A的金属箔张角继续增大
D．验电器 B的金属箔因带异种电荷张开
7．如图所示，用滑动变阻器控制灯泡的亮暗，要求滑动变阻器的滑片P向左移动，灯泡亮度增大，则滑动变阻器接入电路的方式是
A．A接M点，B接N点B．C接M点，B接N点
C．C接M点，D接N点D．D接M点，A接N点
8．排球运动员训练时，把排球竖直向上垫起，在排球上升到最高点时
A．排球的动能为零，排球的重力势能最大
B．排球的动能为零，排球的重力势能最小
C．排球的动能最大，排球的重力势能最大
D．排球的动能最大，排球的重力势能最小

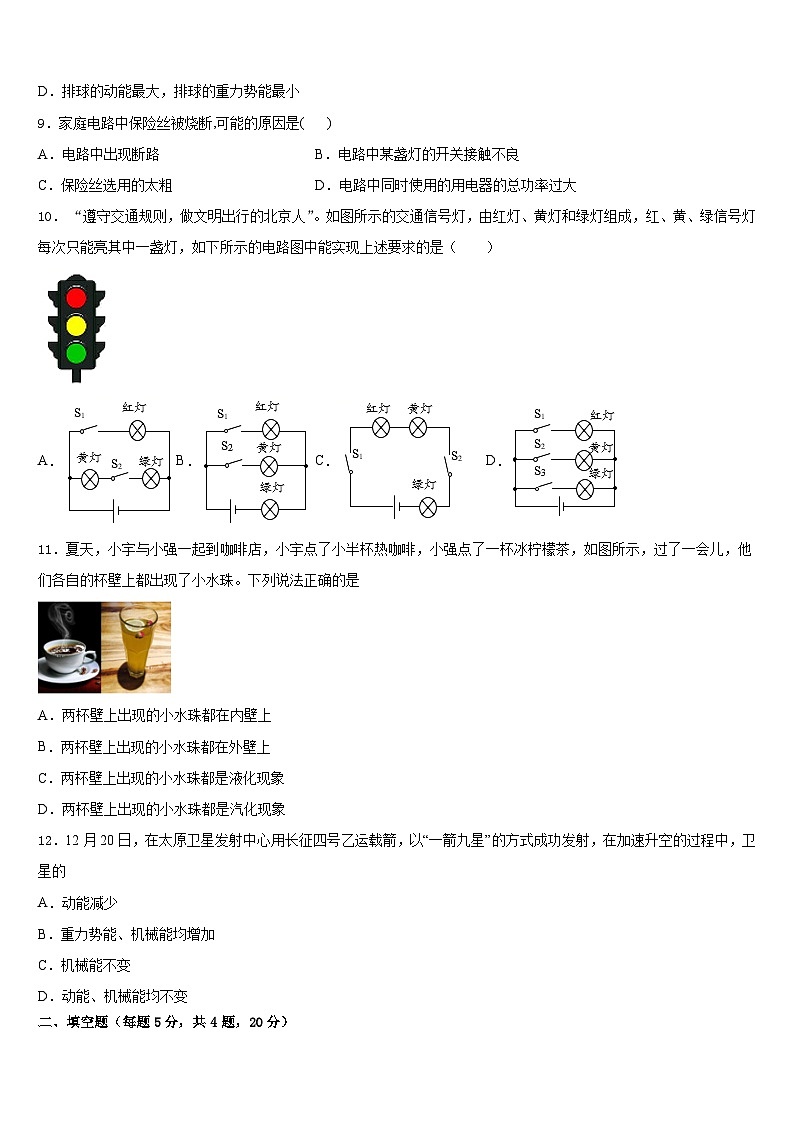

9．家庭电路中保险丝被烧断,可能的原因是( )
A．电路中出现断路B．电路中某盏灯的开关接触不良
C．保险丝选用的太粗D．电路中同时使用的用电器的总功率过大
10． “遵守交通规则，做文明出行的北京人”。如图所示的交通信号灯，由红灯、黄灯和绿灯组成，红、黄、绿信号灯每次只能亮其中一盏灯，如下所示的电路图中能实现上述要求的是（ ）
A．B．C．D．
11．夏天，小宇与小强一起到咖啡店，小宇点了小半杯热咖啡，小强点了一杯冰柠檬茶，如图所示，过了一会儿，他们各自的杯壁上都出现了小水珠。下列说法正确的是
A．两杯壁上出现的小水珠都在内壁上
B．两杯壁上出现的小水珠都在外壁上
C．两杯壁上出现的小水珠都是液化现象
D．两杯壁上出现的小水珠都是汽化现象
12．12月20日，在太原卫星发射中心用长征四号乙运载箭，以“一箭九星”的方式成功发射，在加速升空的过程中，卫星的
A．动能减少
B．重力势能、机械能均增加
C．机械能不变
D．动能、机械能均不变
二、填空题（每题5分，共4题，20分）
13．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知：铜片是盐水电池的_______极，电池的电压为______V。盐水中，正电荷不断地在铜片处聚集，负电荷不断地在锌片处聚集，盐水中电流的方向是________。
14．如图所示是卫星的运行轨道示意图。人造卫星沿椭圆轨道绕地球运行时，离地球最近的一点叫近地点；最远的一点叫远地点。当人造卫星从远地点向近地点运动时，它的势能________（填“增大”或“减小”），速度越来越________(填“快”或“慢”)。
15．电动机在工作时会产生大量的热，已知电动机正常工作的电压为220V，电阻为5，通过的电流为10A，则5min内电动机产生的热量为__________ J．
16．如图所示，某同学在“测量小灯泡电功率”的实验中，误将电压表并联在滑动变阻器两端。他从滑片置于最右端时开始记录第一组数据，调节滑片测得多组数据，描绘出的U﹣I图象如图所示。已知小灯泡的额定电压为2.5V，电源电压为4.5V．可求得小灯泡正常发光时的阻值为_____Ω，额定功率为_____W．变阻器最大阻值为_____Ω。
三、实验题（共12分）
17．（4分）在“探究电流产生的热量与哪些因素有关”的实验中，提供了如图所示的实验器材，并完成了电路连接，其中 。
实验一：探究电流产生的热量与电阻的关系
(1)电路中电阻丝的连接方式是为了控制______；电阻丝放出热量的多少，通过______来进行判断。
(2)闭合开关，经过一定时间，用电阻丝R1加热的煤油温度升高了△t1，用电阻丝R2加热的煤油温度升高了△t2，那么△t1______△t2（选填“大于”、“等于”或“小于”）。
实验二：探究电流产生的热量与电流的关系
(3)闭合开关，移动滑动变阻器的滑动触头，使电路中的电流变成实验一中电流的2倍，且通电时间相同。实验发现，用电阻丝R1（或R2）加热的煤油，温度升高△t1＇（或△t2＇）______2△t1（或2△t2）（选填“大于”、“等于”或“小于”），该实验说明电流产生的热量与电流_______选填“成”或“不成”）正比例关系。
18．（4分）如图所示是“探究不同物质吸热升温现象”的实验。将质量相等的沙子和水分别装在烧杯中，并测出沙子和水的初温。然后用酒精灯加热并不断搅拌，每隔l min记录一次温度。
实验记录如下表
（1）实验中，加热时间实质上反应了__________。
（2）根据实验数据，在如图中画出沙子和水的温度随时间变化的图象。
（______）
（3）分析图象可知，对于质量相等的沙子和水：吸收相等的热量，升温较快的是______； 若使两者升高相同的温度，则______ 吸收的热量较多。通过大量类似实验，人们发现了物质的又一种物理属性，物理学将这种属性叫做__________。
（4）该实验用到的研究方法是__________。
19．（4分）某同学利用如图所示的电路探究“电流与电压、电阻的关系”。
（1）实验开始时，滑动变阻器的作用是_____；在探究通过导体的电流与导体两端电压关系时，滑动变阻器的作用是_____；在探究通过导体的电流与导体电阻关系时，滑动变阻器的作用是_____。（从下列的选项中选择相应的字母填入）
A．改变电路中的电流 B．改变电阻两端的电压
C．控制电阻两端的电压一定 D．保护电路
（2）小明将10Ω的电阻接入电路中，闭合开关，多次移动滑动变阻器的滑片，记录对应的几组电表示数，此过程小明实际探究的问题是电流与_____的关系
（3）小明又一次探究活动后，得到的实验记录记录在下表中。分析表中的数据，你能得出的结论是_____
四、作图题（共16分）
20．（8分）请在图中把螺口灯泡和开关正确接入家庭电路。
（______）
21．（8分）如图，请根据实物连线图，在虚线框中画出对应的电路图。
（__________）

五、计算题（共22分）
22．（10分）如图所示，正方体A的边长为0.2米，密度为2000千克/米3，若沿正方体A的上表面挖去一底面积为0.02米2，高为h的圆柱体C，剩余部分为物体B，如图B和C，若要使B、C对地面的压强相等。求：
（1）正方体A的质量；
（2）正方体A对水平地面的压强；
（3）h可能的值。
23．（12分）在如图所示的电路中，电源电压保持不变，电 阻 R0 的阻值为 8Ω，开关 S1处于闭合状态。当 S2 断开时，电流表 的示数为 0.5A；当开关 S2 闭合时，电流表的示数为 0.9A，此时 小灯泡正常发光。求：
(1)电源电压；
(2)灯泡正常工作时的电阻。
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、C
3、B
4、B
5、C
6、B
7、B
8、A
9、D
10、D
11、C
12、B
二、填空题（每题5分，共4题，20分）
13、正 0.3 锌片到铜片
14、减小 快
15、1.5×1
16、12.5 0.5 40
三、实验题（共12分）
17、电流相等 温度计的示数 大于 不成 大于
18、物质吸收热量的多少 见解析所示 沙子 水 比热容 转换法
19、D AB C 电压 电压不变时，电流与电阻成反比
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）16千克；（2）3920Pa；（3）0.2米或0.13米。
23、 (1)4V；(2)10Ω
加热时间/min
0
1
2
3
4
温度/℃
沙 子
20
25
29
34
38
水
20
21
22
23
24
电流I/A
1.20
0.60
0.40
0.30
0.24
0.20
电阻R/Ω
5
10
15
20
25
30
