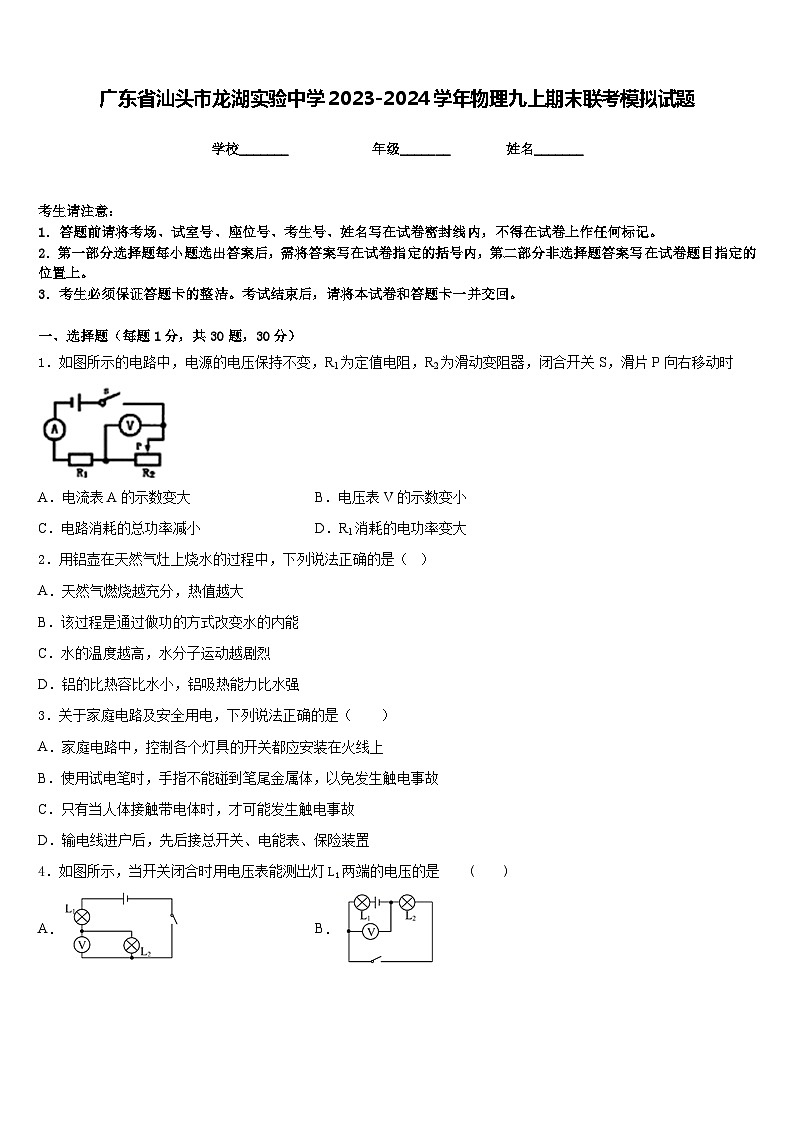

广东省汕头市龙湖实验中学2023-2024学年物理九上期末联考模拟试题含答案

这是一份广东省汕头市龙湖实验中学2023-2024学年物理九上期末联考模拟试题含答案，共8页。试卷主要包含了考生必须保证答题卡的整洁，下列说法中，错误的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图所示的电路中，电源的电压保持不变，R1为定值电阻，R2为滑动变阻器，闭合开关S，滑片P向右移动时
A．电流表A的示数变大B．电压表V的示数变小
C．电路消耗的总功率减小D．R1消耗的电功率变大
2．用铝壶在天然气灶上烧水的过程中，下列说法正确的是（ ）
A．天然气燃烧越充分，热值越大
B．该过程是通过做功的方式改变水的内能
C．水的温度越高，水分子运动越剧烈
D．铝的比热容比水小，铝吸热能力比水强
3．关于家庭电路及安全用电，下列说法正确的是（ ）
A．家庭电路中，控制各个灯具的开关都应安装在火线上
B．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故
C．只有当人体接触带电体时，才可能发生触电事故
D．输电线进户后，先后接总开关、电能表、保险装置
4．如图所示，当开关闭合时用电压表能测出灯L1两端的电压的是 ( )
A．B．

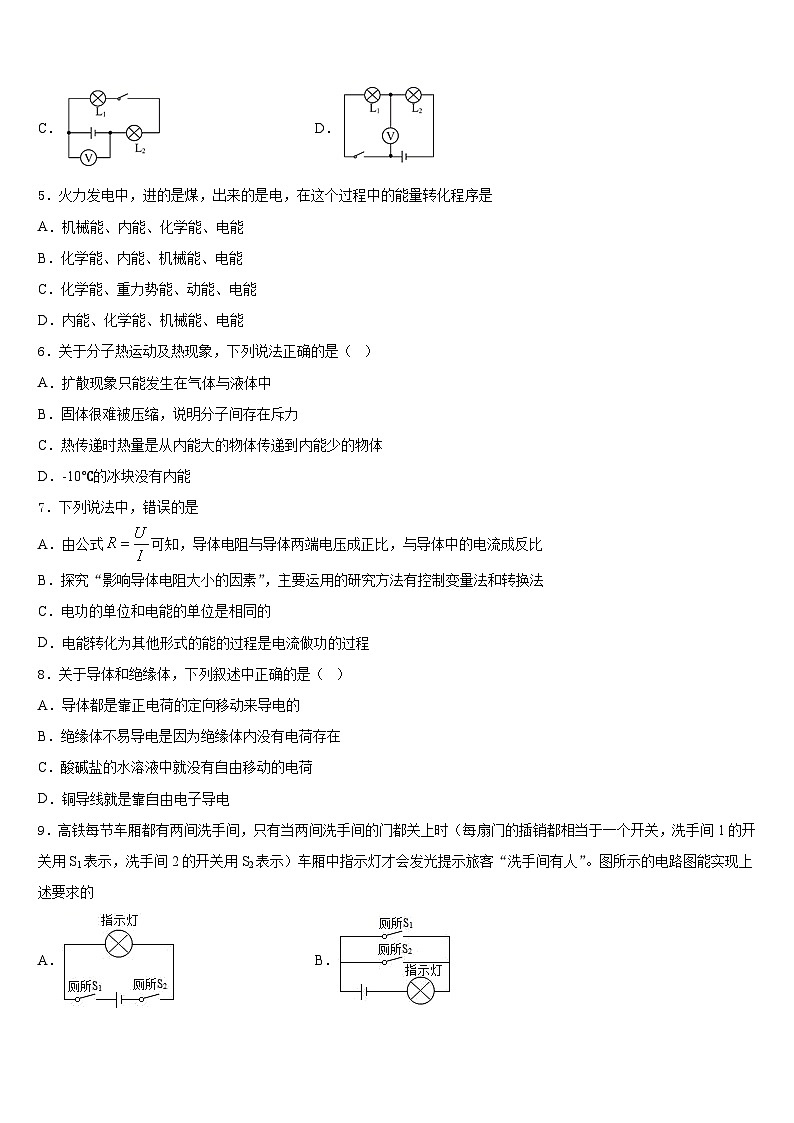

C．D．
5．火力发电中，进的是煤，出来的是电，在这个过程中的能量转化程序是
A．机械能、内能、化学能、电能
B．化学能、内能、机械能、电能
C．化学能、重力势能、动能、电能
D．内能、化学能、机械能、电能
6．关于分子热运动及热现象，下列说法正确的是（ ）
A．扩散现象只能发生在气体与液体中
B．固体很难被压缩，说明分子间存在斥力
C．热传递时热量是从内能大的物体传递到内能少的物体
D．-10℃的冰块没有内能
7．下列说法中，错误的是
A．由公式可知，导体电阻与导体两端电压成正比，与导体中的电流成反比
B．探究“影响导体电阻大小的因素”，主要运用的研究方法有控制变量法和转换法
C．电功的单位和电能的单位是相同的
D．电能转化为其他形式的能的过程是电流做功的过程
8．关于导体和绝缘体，下列叙述中正确的是（ ）
A．导体都是靠正电荷的定向移动来导电的
B．绝缘体不易导电是因为绝缘体内没有电荷存在
C．酸碱盐的水溶液中就没有自由移动的电荷
D．铜导线就是靠自由电子导电
9．高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关，洗手间1的开关用S1表示，洗手间2的开关用S2表示）车厢中指示灯才会发光提示旅客“洗手间有人”。图所示的电路图能实现上述要求的

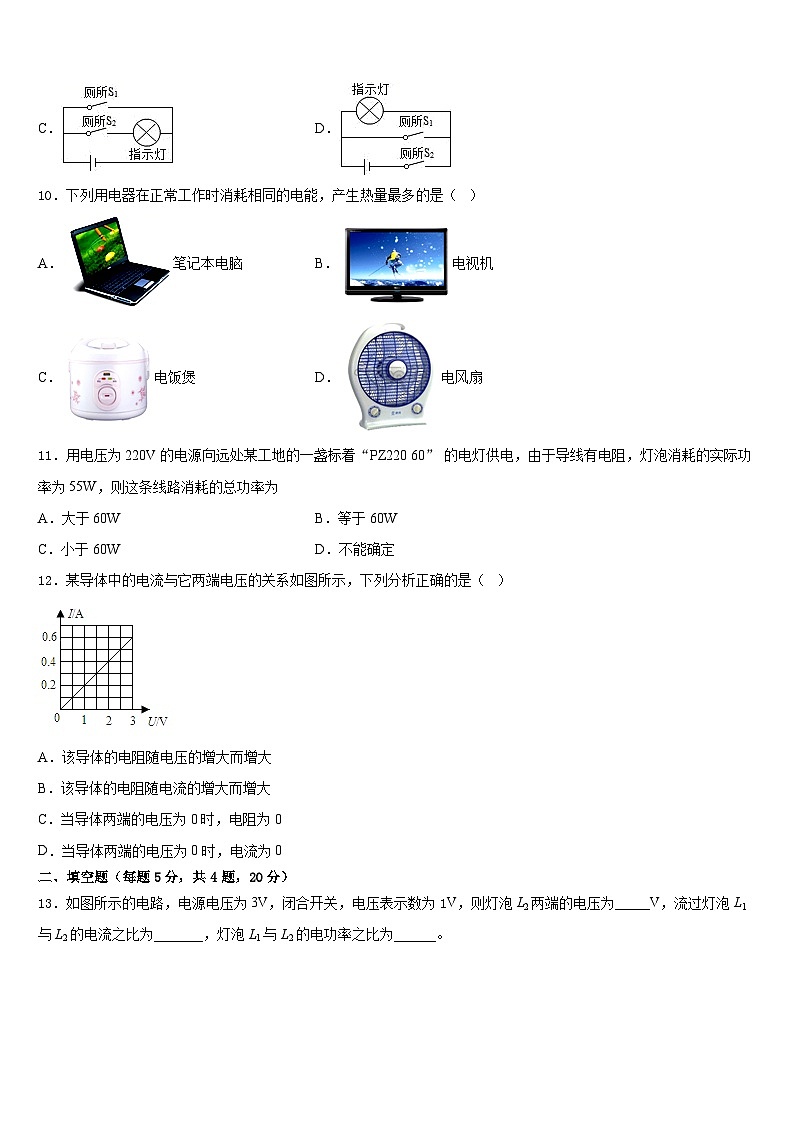

A．B．
C．D．
10．下列用电器在正常工作时消耗相同的电能，产生热量最多的是（ ）
A．笔记本电脑B．电视机
C．电饭煲D．电风扇
11．用电压为220V的电源向远处某工地的一盏标着“PZ220 60” 的电灯供电，由于导线有电阻，灯泡消耗的实际功率为55W，则这条线路消耗的总功率为
A．大于60WB．等于60W
C．小于60WD．不能确定
12．某导体中的电流与它两端电压的关系如图所示，下列分析正确的是（ ）
A．该导体的电阻随电压的增大而增大
B．该导体的电阻随电流的增大而增大
C．当导体两端的电压为0时，电阻为0
D．当导体两端的电压为0时，电流为0
二、填空题（每题5分，共4题，20分）
13．如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，则灯泡L2两端的电压为_____V，流过灯泡L1与L2的电流之比为_______，灯泡L1与L2的电功率之比为______。
14．物理学上，电路中形成电流时把_____电荷定向移动的方向规定为电流的方向。
15．如图所示，在试管内装些水，用橡皮塞塞住，加热使水沸腾，会看到塞子被弹出．在塞子被弹出的过程中，水蒸气的___能转化成塞子的___能。
16．将滑动变阻器串联在电路中，它的工作原理是_____。
三、实验题（共12分）
17．（4分）在“探究导体的电流与电压的关系”实验中，提供的器材有：5Ω的定值电阻R，滑动变阻器的规格为“10Ω 1A”，电流表，电压表，电压为3V的电源，开关和导线。
（1）如图1是小翔连接的实验电路，开关闭合前，滑动变阻器的滑片应置于最_______（选填“左”或“右”）端，接下来他闭合开关，将观察到电流表示数为_______A，电压表示数为_______V；
（2）经检查发现图1电路中有一根导线连接错误，请在这根导线上打“×”，并画出正确的导线连接；
（__________）
（3）小翔改正错误连接后，将5Ω的定值电阻接入电路进行实验。最终描绘的I-U图线如图2所示，由此可得出的结论是：在电阻一定时，导体中的电流与导体两端电压成______；其中数据点______不是由真实实验得到的，你判断的理由是：__________________。
18．（4分）小红做“测定小灯泡的额定功率”实验，其设计的实验电路如图甲，其中电源电压恒为6V，所用小灯泡的额定电压为2.5V电阻约为10Ω，所用滑动变阻器的规格为“20Ω 1A”。
（1）请用笔画线代替导线，将图甲中的实物电路补充完整_______；
（2）小红按规范要求连接好电路，闭合开关后发现电流表和电压表的示数很小，灯泡不发光原因是_______；
（3）解决上述问题后小红闭合开关，移动滑动变阻器的滑片到某一位置时，电压表的示数如图乙为_______V；小红想测量小灯泡的额定功率，应将图甲中的滑片向_______（选填“左”或“右”）端移动；
（4）小红移动滑片，记下多组对应的电压表和电流表的读数，绘制成如图丙的I﹣U图象，根据图象信息计算出小灯泡正常发光时的电阻为_______Ω，小灯泡的额定功率为_______W；
（5）在多次测量中小红还发现：当电压表的示数增大时，电压表与电流表的示数之比在增大，造成这一现象的原因是灯泡的电阻随_______的变化而变化。
19．（4分）将装有热奶的奶瓶放入水中冷却，如图甲所示：根据测得的数据，作出热奶和水的温度随时间的变化图象，如图乙所示(不计热量损失)。根据图象回答下列问题：
（1）表示热奶的温度随时间变化的曲线是图乙中的________。（填“A”或“B”）
（2）水的初温是________℃；末温是________℃。
（3）热奶和水会发生热传递，是因为它们具有不同的__________。
（4）若牛奶和水的质量相等，根据图乙中A、B图象__________（填“能”或“不能”）得出：水的比热容比牛奶的比热容大，原因是__________________。
四、作图题（共16分）
20．（8分）如图，是家庭室内电路图，请用笔画线把该电路连接完整。
（________）
21．（8分）如图所示，将一条形磁体放在小车上，并靠近螺线管，闭合开关后小车向右 运动，请你标出通电螺线管的“N”、 “S”极和电源的 “+”、“-”极。
（______）
五、计算题（共22分）
22．（10分）如图所示，电源电压为6V，小灯泡标有“4V，1.6W”的字样，定值电阻R=20Ω，不考虑温度对灯丝电阻的影响，滑动变阻器上标有“0～20Ω，1A”字样。求：
(1)小灯泡的电阻为多大？
(2)若只闭合S，S1时，要使电路消耗的功率最小，此时滑动变阻器的滑片应向哪端移动？此时消耗最小功率是多少？
(3)若只闭合S，S2，调节滑动变阻器的滑片使小灯泡正常发光，此时滑动变阻器消耗的功率是多少？
23．（12分）如图所示，电源电压保持不变，电阻R1的阻值为30欧。闭合电键S，电流表A1的示数为0.2安，电流表A2的示数为0.3安。求：
（1）电源电压。
（2）电路的总电阻。
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、A
4、D
5、B
6、B
7、A
8、D
9、A
10、C
11、C
12、D
二、填空题（每题5分，共4题，20分）
13、1； 1：1； 2：1。
14、正
15、内 机械
16、靠改变接入电路中电阻丝的长度来改变电阻
三、实验题（共12分）
17、左 0 3 正比 A 电路中的最小电流不可能为0.1A
18、 变阻器连入的电阻最大，导致电路的电流很小，灯的实际功率过小 2 右 12.5 0.5 温度
19、A 20 40 温度 能 因为牛奶放出的热量与水吸收的热量相同，二者质量相同，水的温度变化量小于牛奶的温度变化量，所以水的比热容大。
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)10Ω；(2)b端；0.9W；(3)0.8W
23、（1）6伏；（2）12欧
