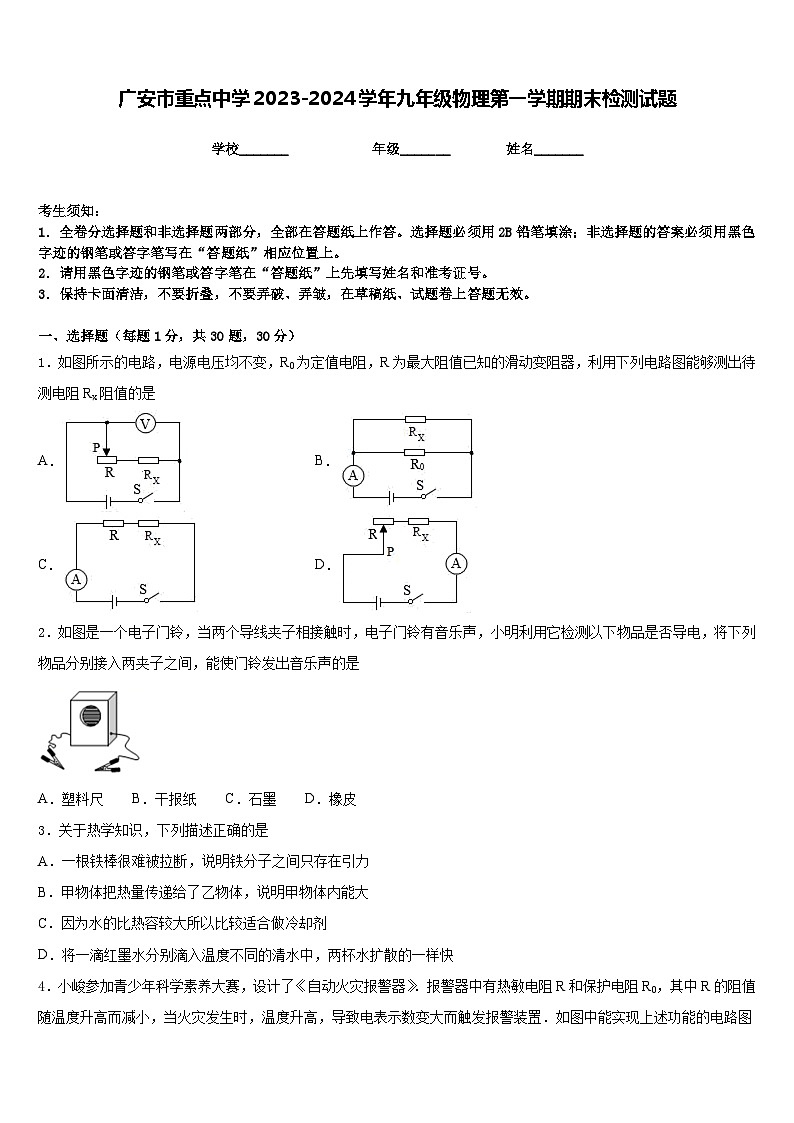

广安市重点中学2023-2024学年九年级物理第一学期期末检测试题含答案

这是一份广安市重点中学2023-2024学年九年级物理第一学期期末检测试题含答案，共9页。
学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．如图所示的电路，电源电压均不变，R0为定值电阻，R为最大阻值已知的滑动变阻器，利用下列电路图能够测出待测电阻Rx阻值的是
A．B．
C．D．
2．如图是一个电子门铃，当两个导线夹子相接触时，电子门铃有音乐声，小明利用它检测以下物品是否导电，将下列物品分别接入两夹子之间，能使门铃发出音乐声的是
A．塑料尺 B．干报纸 C．石墨 D．橡皮
3．关于热学知识，下列描述正确的是
A．一根铁棒很难被拉断，说明铁分子之间只存在引力
B．甲物体把热量传递给了乙物体，说明甲物体内能大
C．因为水的比热容较大所以比较适合做冷却剂
D．将一滴红墨水分别滴入温度不同的清水中，两杯水扩散的一样快
4．小峻参加青少年科学素养大赛，设计了《自动火灾报警器》．报警器中有热敏电阻R和保护电阻R0，其中R的阻值随温度升高而减小，当火灾发生时，温度升高，导致电表示数变大而触发报警装置．如图中能实现上述功能的电路图是（ ）
A．B．C．D．
5．如图所示，图中表示汽油机工作时的压缩冲程的是（ ）
A．B．C．D．
6．物理兴趣小组利用所学物理知识研究蔬菜保鲜问题（主要是防止水分的蒸发）问题，下列四项措施中正确的是（ ）
A．将蔬菜放在紫外线下照射
B．将蔬菜放在阳光下晒几天
C．用保鲜膜将蔬菜包好放入冰箱冷藏室
D．将蔬菜直接放入冰箱冷冻室里
7．将一铁块投入到装有水的烧杯中，它们之间没有发生热传递，是因为它们具有相同( )
A．热量B．内能
C．温度D．比热容
8．下列实例中，改变物体内能的方式与其它三个不同的是（ ）
A．用力搓手，手会发热B．用炉灶烧水，水温升高
C．气缸内气体被压缩，温度升高D．用锯条锯木头，锯条温度升高
9．下列用电器中，主要是利用电流热效应来工作的是
A．电风扇B．电视机
C．电饭锅D．LED灯
10．福建沿海地区昼夜温差较小，而内陆沙漠地区昼夜温差较大，这主要是因为海水与砂石相比具有较大的
A．密度B．内能C．比热容D．质量

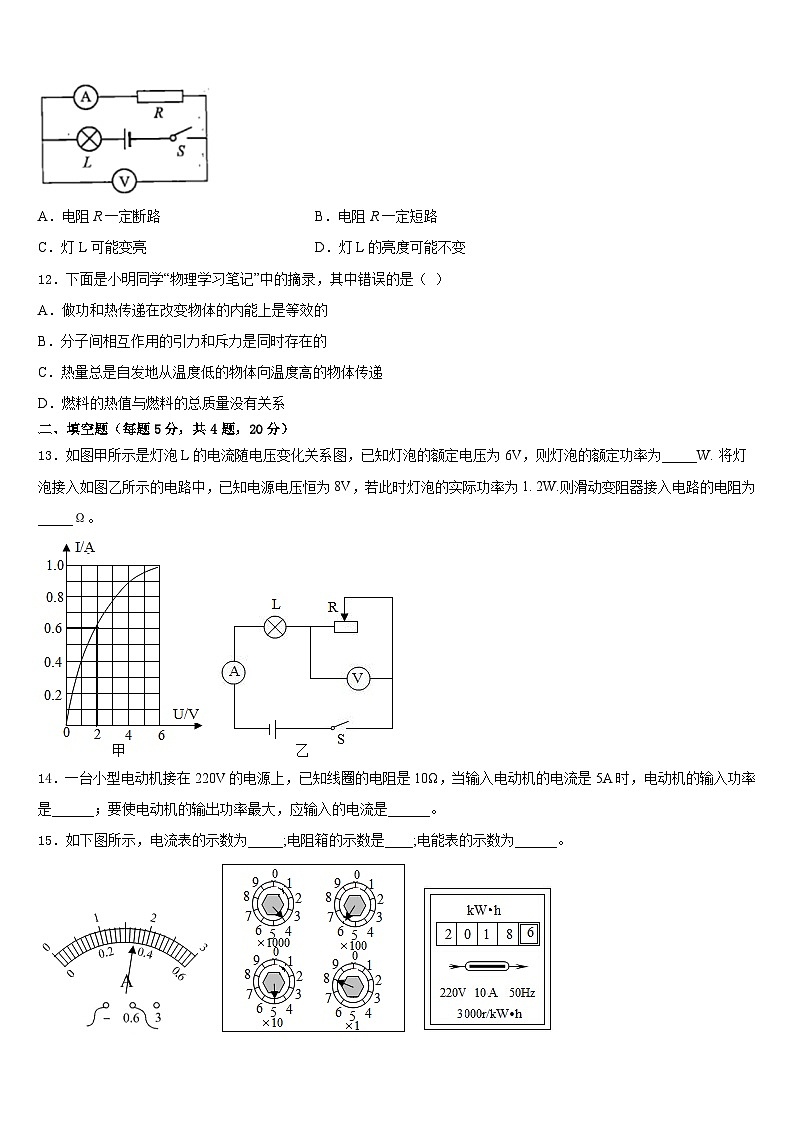

11．如图所示的电路中，电源电压保持不变.闭合电键S，电路正常工作；过了一会儿，一个电表的示数变大，另一个电表的示数变小.如故障只发生在电阻R或灯L上，则下列判断中正确的是
A．电阻R一定断路B．电阻R一定短路
C．灯L可能变亮D．灯L的亮度可能不变
12．下面是小明同学“物理学习笔记”中的摘录，其中错误的是（ ）
A．做功和热传递在改变物体的内能上是等效的
B．分子间相互作用的引力和斥力是同时存在的
C．热量总是自发地从温度低的物体向温度高的物体传递
D．燃料的热值与燃料的总质量没有关系
二、填空题（每题5分，共4题，20分）
13．如图甲所示是灯泡L的电流随电压变化关系图，已知灯泡的额定电压为6V，则灯泡的额定功率为_____W. 将灯泡接入如图乙所示的电路中，已知电源电压恒为8V，若此时灯泡的实际功率为1. 2W.则滑动变阻器接入电路的电阻为_____Ω。
14．一台小型电动机接在220V的电源上，已知线圈的电阻是10Ω，当输入电动机的电流是5A时，电动机的输入功率是______；要使电动机的输出功率最大，应输入的电流是______。
15．如下图所示，电流表的示数为_____;电阻箱的示数是____;电能表的示数为______。

16．甲、乙两个电阻的U-I图线如图所示，当仅将甲、乙两电阻串联在电路中时，电路中的电流为0.4A，则甲的电阻值R甲=_______Ω，通过甲、乙两电阻的电流之比I甲∶I乙=_______，电源电压为_______V；当仅将甲、乙两电阻改为并联接在相同的电路中时，则干路中的电流为_______A。
三、实验题（共12分）
17．（4分）小明家里新购置了一只热水壶如图甲所示，可以烧开冷水并将其保温，其铭牌如下表所示。图乙是热水壶的电路图，S是用感温材料制造的温控开关，R2是供加热的电阻。分析电路图乙可知：
（1）当S接通时，饮水机处于______（选填“加热”或“保温”下同）状态，当S断开时处于______状态；
（2）正常工作时该饮水机将热水罐中0.5kg，35℃的温水加热到95℃，用时5min。用这些数据及题目中的信息，计算热水罐中的水吸收的热量和该饮水机加热状态时的效率_____；[c水=4.2×103J/（kg⋅℃）]
（3）如果要使饮水机在保温状态时的加热功率是加热状态时的一半，则电阻R1与R2的比值是______。
18．（4分）小明同学做“比较两种材料保温性能”的实验，他取甲（卫生纸）和乙（泡沫塑料）两种材料作保温材料，两根相同的温度计，两个相同的大玻璃烧杯、钟表和热开水，以及细线、硬纸片、剪刀。他做两个相同的硬纸外壳，装置如图所示。把盛有热水的烧杯放入不同保温材料的硬纸盒中自然冷却。根据实验测得的数据绘得图所示“水温与时间关系”的图象。实验过程室温基本不变，请回答：
（1）为保证实验的科学性，除了取大小、厚度相同的泡沫塑料和卫生纸外，还应考虑影响水温变化的其他因素，即保持烧瓶、环境因素、水的初温以及水的_______相同；
（2）小明与小芳是采用了“在相同的时间内，比较水温降低多少”的方法来比较两种材料的保温性能的，你还可以采用“_______”的方法来比较两种材料的保温性能。你能看出，在这两种材料中，保温效果比较好的是_______；
（3）分析实验图象数据，你认为热水放在房间里降温时，温度自然降低的规律是_______；
A．先快后慢
B．先慢后快
C．均匀降低
D．基本不变
（4）根据描绘的热水冷却图象，如果你要喝一杯奶咖啡，可以有两种方式供你选择：
方式A：先将烧开的热咖啡倒入杯中，冷却5min，然后加一匙冷牛奶；
方式B：先将烧开的热咖啡倒入杯中，立即将一匙冷牛奶加进杯中，然后冷却5min；
那么，你认为方式_______（选填“A”或“B”）的冷却效果较好。
19．（4分）在测“3.8V”小灯泡电功率实验中：

A． B．
C． D．
(1)请你用笔画线代替导线，滑动变阻器向右移动灯泡变亮，按要求将甲图实物连接完整。
（______）
(2)电路正确连接后，闭合开关，移动滑片，发现灯泡不亮，电流表无示数，电压表示数接近电源电压，则故障可能是_________。
(3)排除故障后，当灯泡正常发光时，电流表的示数如图乙为_______A，灯泡额定功率为_______W。
(4)图丙所示电路中（R阻值已知），无电压表也能测出该灯泡额定功率的是_______。
四、作图题（共16分）
20．（8分）根据图中小磁针的指向，画出螺线管导线的绕法。
（______）
21．（8分）在探究某晶体的熔化实验过程中，加热的前5min物质处于固体状态，温度逐渐上升，第5~10min物质处于固液共存状态，且温度保持在48℃不变，第10min后物质处于液态，温度又出现逐渐上升的现象。请在图中作出该晶体的溶解图像。
（_______）
五、计算题（共22分）
22．（10分）如图甲所示是一款超市用的透明玻璃门冷饮展示冰柜，该冰柜的玻璃门采用的是防雾玻璃，玻璃夹层中有电热丝用来加热玻璃，可以有效防止水蒸气凝结在玻璃上，电热丝与冰柜中的电动压缩机连接的简化电路如图乙所示，其相关参数如表所示．求：
（1）冰柜的电动压缩机正常工作时的电流为多少？
（2）冰柜正常工作时防雾电热丝的电阻为多少？
（3）该冰柜的玻璃门的质量是5kg，若不计热量损失，电热丝正常工作使门玻璃升高20℃需要多长时间？[玻璃的比热容为0.84×103J/（kg•℃）]
23．（12分）有一种新型电饭锅，它采用“聪明火”技术，智能化的控制食物在不同时间段的温度，以得到最佳的营养和口感，其简化电路如图甲所示。R1和R2均为电热丝，S1是自动控制开关。煮饭时，把电饭锅接入220V的电路中，在电饭锅工作的30min内，电路中总电流随时间变化的图象如图乙所示。求：
(1)S和S1都闭合时，电饭锅的电功率和加热时间；
(2)R2的阻值以及电饭锅的保温时间和保温功率；
(3)这30min内电饭锅产生的热量，如果改用由煤气加热的高压锅煮饭（忽略热损耗），需要完全燃烧煤气多少m3?（煤气的热值q=3.9×107J/m3）
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、C
3、C
4、C
5、A
6、C
7、C
8、B
9、C
10、C
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、6 10
14、1100W 11A
15、0.34A 4658Ω 2018.6 kW·h
16、10 1:1 6 1.8
三、实验题（共12分）
17、加热 保温 84%
18、质量 降低相同的温度比较降温时间 乙 A A
19、 灯泡断路 0.32 1.216 C
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）0.5A；（2）484Ω；（3）840s
23、 (1)660W；900s；(2)220Ω；900s；440W；(3)2.54m3
额定频率
50Hz
环境温度
10℃～38℃
加热功率
500W
环境湿度
≤90%
额定电压
220V
制热水能力
≥90℃5L/h
冰柜总质量
160kg
额定电压
220V
电动压缩机的额定功率
110W
防雾电热丝的额定功率
100W
