广东省英德市市区2023-2024学年九上物理期末预测试题含答案
展开
这是一份广东省英德市市区2023-2024学年九上物理期末预测试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）

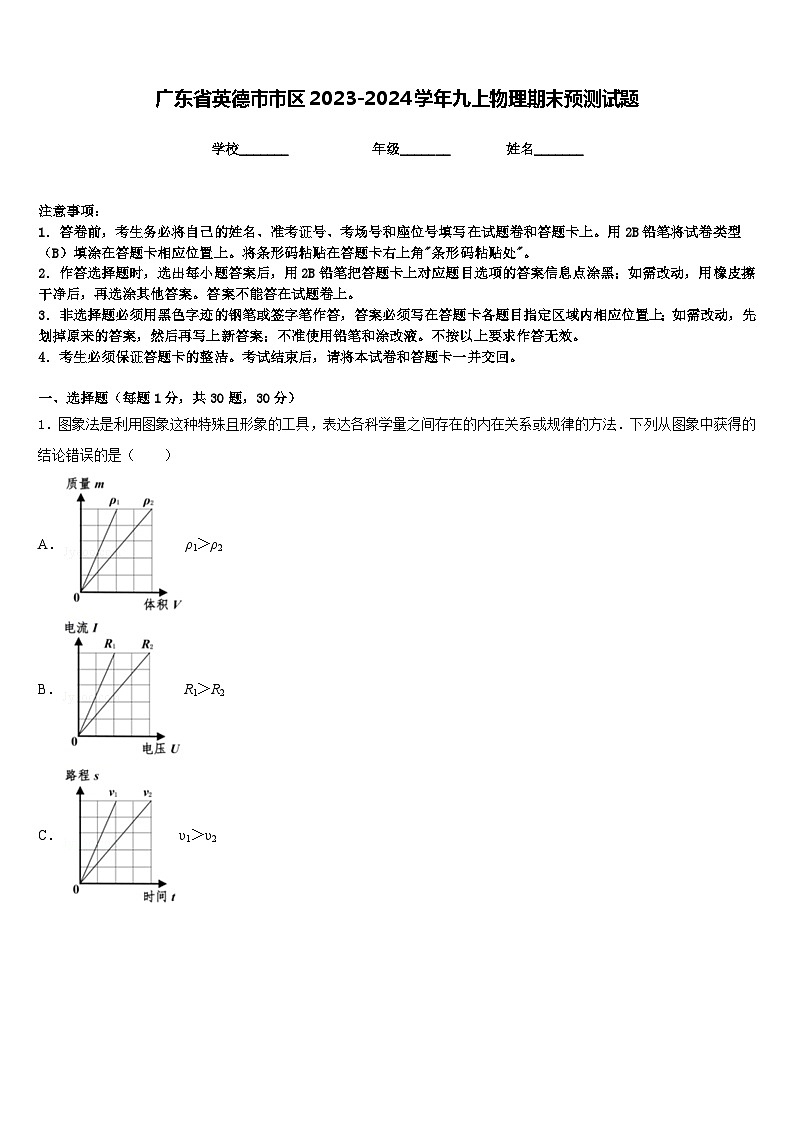

1．图象法是利用图象这种特殊且形象的工具，表达各科学量之间存在的内在关系或规律的方法．下列从图象中获得的结论错误的是（ ）
A．ρ1＞ρ2
B．R1＞R2
C．υ1＞υ2
D．p1＞p2

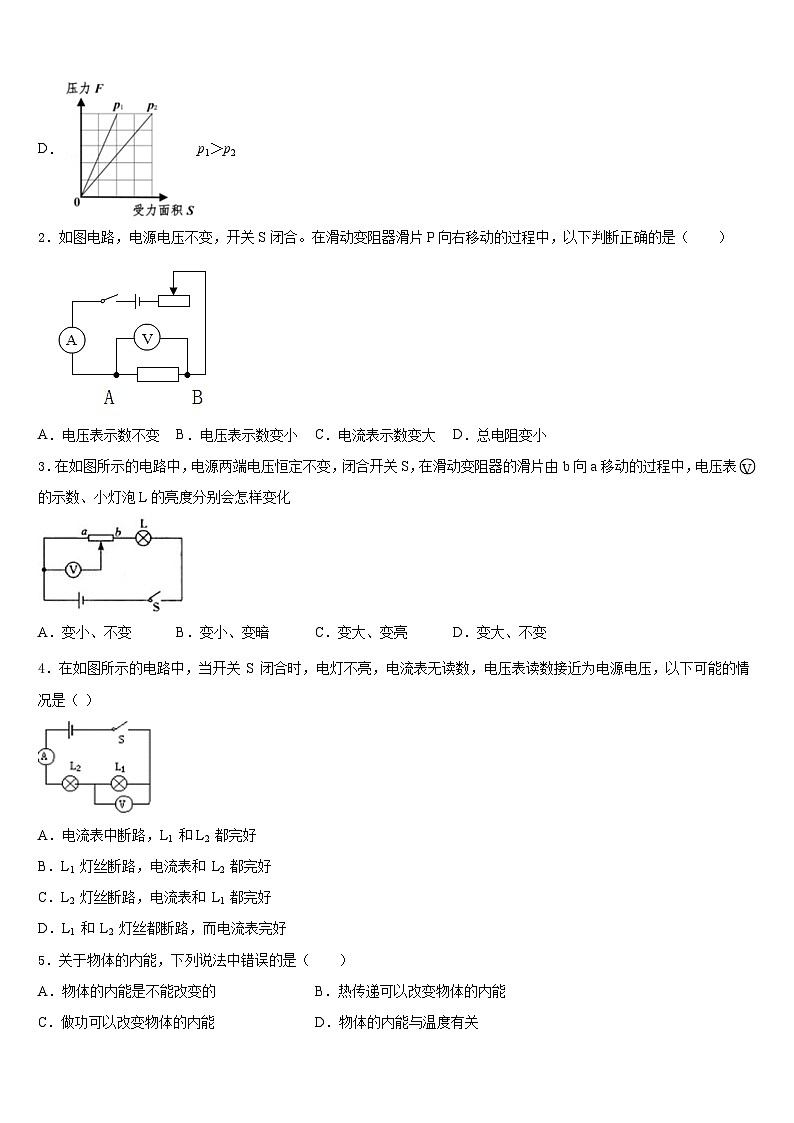

2．如图电路，电源电压不变，开关S闭合。在滑动变阻器滑片P向右移动的过程中，以下判断正确的是（ ）
A．电压表示数不变B．电压表示数变小C．电流表示数变大D．总电阻变小
3．在如图所示的电路中，电源两端电压恒定不变，闭合开关S，在滑动变阻器的滑片由b向a移动的过程中，电压表的示数、小灯泡L的亮度分别会怎样变化
A．变小、不变B．变小、变暗C．变大、变亮D．变大、不变
4．在如图所示的电路中，当开关 S 闭合时，电灯不亮，电流表无读数，电压表读数接近为电源电压，以下可能的情况是（ ）
A．电流表中断路，L1 和L2 都完好
B．L1 灯丝断路，电流表和 L2 都完好
C．L2 灯丝断路，电流表和 L1 都完好
D．L1 和 L2 灯丝都断路，而电流表完好
5．关于物体的内能，下列说法中错误的是（ ）
A．物体的内能是不能改变的B．热传递可以改变物体的内能
C．做功可以改变物体的内能D．物体的内能与温度有关

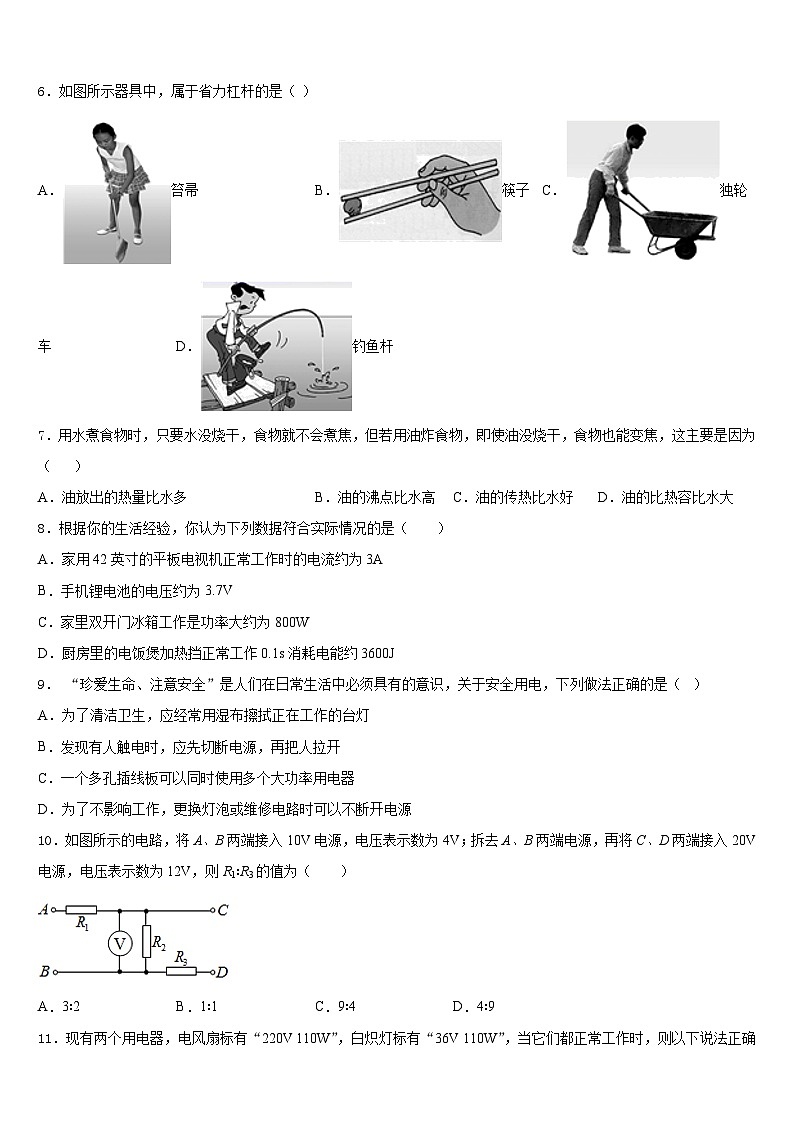

6．如图所示器具中，属于省力杠杆的是（ ）
A．笞帚B．筷子C．独轮车D．钓鱼杆
7．用水煮食物时，只要水没烧干，食物就不会煮焦，但若用油炸食物，即使油没烧干，食物也能变焦，这主要是因为（ ）
A．油放出的热量比水多B．油的沸点比水高C．油的传热比水好D．油的比热容比水大
8．根据你的生活经验，你认为下列数据符合实际情况的是（ ）
A．家用42英寸的平板电视机正常工作时的电流约为3A
B．手机锂电池的电压约为3.7V
C．家里双开门冰箱工作是功率大约为800W
D．厨房里的电饭煲加热挡正常工作0.1s消耗电能约3600J
9． “珍爱生命、注意安全”是人们在日常生活中必须具有的意识，关于安全用电，下列做法正确的是（ ）
A．为了清洁卫生，应经常用湿布擦拭正在工作的台灯
B．发现有人触电时，应先切断电源，再把人拉开
C．一个多孔插线板可以同时使用多个大功率用电器
D．为了不影响工作，更换灯泡或维修电路时可以不断开电源
10．如图所示的电路，将A、B两端接入10V电源，电压表示数为4V；拆去A、B两端电源，再将C、D两端接入20V 电源，电压表示数为12V，则R1∶R3的值为（ ）
A．3∶2B．1∶1C．9∶4D．4∶9
11．现有两个用电器，电风扇标有“220V 110W”，白炽灯标有“36V 110W”，当它们都正常工作时，则以下说法正确的是（ ）
A．电流通过白炽灯做功较快B．相同时间内电流通过它们产生的热量相等
C．这两个用电器的电阻值相等D．相同时间内它们消耗的电能相等
12．如图所示两个相同的烧瓶中各放置一段电阻丝（ R甲＞R乙），在瓶中盛入等量煤油并插入温度计，通电一段时间后，甲瓶中温度计示数比乙瓶中温度计示数高．该现象说明了电流产生的热量与下列哪个因素有关？（ ）
A．通电时间 B．电流 C．电荷量 D．电阻
二、填空题（每题5分，共4题，20分）
13．如图所示的电路中，灯L标有“3V 0.9W”、滑动变阻器R上标有“20Ω 1 A”的字样，电流表量程为0～0. 6A，电压表量程为0～3V，则灯L正常工作时的电流为___________A。若电源电压为4.5V，为了保证电路中各元件安全工作，滑动变阻器连入电路中的最小阻值是________Ω。
14．如图一甲所示的电路中，要使L1与L2并联，应该只闭合开关_____，其它开关断开；某引爆装置如图一乙所示，起爆前定时开关S是闭合的，当设定的起爆时间一到，定时开关S就会自动断开，为使引爆装置停止工作，应在_____（填“”或“” ）处剪断导线，拆除前起爆器上_____（填“有”或“没有”）电流通过。
15．生活中用铁锅加热食用油，食用油的温度很快升高，这是通过__________的方式增加了食用油的内能；用热油炒菜时，远远的就闻到炒菜的香味，这是由于分子在永不停息的做无规则________；我国北方楼房中的“暖气”用水作为介质，这是因为水的________较大。
16．如图是某种物质熔化时温度随时间变化的图象。根据图象可以得到许多信息，请你写出两条。
例：在0﹣10min内，此物质吸热，温度升高。
（1）_____
（2）_____
三、实验题（共12分）
17．（4分）张望同学在“测量小灯泡电功率”的实验中，已知电源电压是6V，小灯泡的额定电压是3.8V，电阻约为8Ω。
（1）请你用笔画线代替导线帮他将图中的实物图连接完整；
（__________）
正确连接电路后，闭合开关前，滑动变阻器的滑片应该置于_____端（选填“A”或“B”）；
（2）张望同学在调节滑动变阻器，进行了几次实验，得到部分U和I的数据如下表所示：
①张望同学在对数据进行分析时发现：小灯泡灯丝电阻随电压的增大而_____（填“增大”、“减小”或“不变”）；在第1次实验中，小灯泡不发光的原因是_____；
②灯泡正常发光时，电流表的示数如图2所示，则灯泡的额定功率为_____W；
③当张望同学在测量灯泡在继续调节滑动变阻器时，不小心把灯丝烧断了（其余元件完好），则此时电压表示数约为_____V；
（3）张望同学在实验室借了甲：“10Ω 1.5A”、乙：“20Ω 1.2A”和丙：“30Ω 1A”的滑动变阻器各一个，你认为他在实验中使用的滑动变阻器是：_____，理由是：_____。
18．（4分）在探究“电流通过导体产生的热量与哪些因素有关”时，把两段电热丝、分别放在如图所示的甲、乙两个完全相同的烧瓶中并接入电路，在烧瓶中加入质量、初温均相同的煤油，再分别插入相同的温度计．闭合开关通电一定时间，可以通过温度计的示数变化情况，了解电热丝产生热量的多少．已知、两电热丝的电阻分别为、，且．这个方案是用来探究__________大小和通电时间相同时，电流通过电热丝产生的热量与__________大小的关系．请你应用所学知识推断，实验过程中__________（选填“甲”或“乙”）烧瓶内煤油的温度升高得更多．
19．（4分）如图甲为《测量小灯泡电功率》实验电路图。电源电压为6V，小灯泡额定电压为2.5V（灯丝电阻约为12Ω）.
（1）为能顺利完成该实验探究，下列两种规格的滑动变阻器应选用________（选填A或B）。
A．“20Ω5A”的滑动变阻器 B．“10Ω5A”的滑动变阻器
（2）连接电路时，开关应断开，闭合开关前，图甲中滑动变阻器的滑片滑到________端（选填“左”或“右”）；
（3）闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电压表有示数，电流表无示数，若电路只有一处故障，则故障原因是________；
（4）排除故障后，闭合开关，移动变阻器的滑片，发现电流表的示数如图乙所示，其读数是________A；为了测量小灯泡的额定功率，应将滑动变阻器的滑片向________端移动（选填“左”或“右”）。
四、作图题（共16分）
20．（8分）如图所示，是一个电热水壶的简易图，用力作用在壶盖上A点时，可将壶盖打开，请在图中A点画出所需最小力F的示意图及对应的力臂l（O为支点）。
（_______）
21．（8分）如图请用笔画线代替导线连接伏安法测小灯泡正常发光时电功率的实物图（小灯泡上标有“2.5V 1.25W”，连线时导线不得交叉），并画出正确的电路图。
（_____________）
五、计算题（共22分）
22．（10分）某同学用煤炉给水加热，若在6min内完全燃烧了0.2kg的煤。[水的比热容为J（kg·℃），煤的热值约为J/kg]
(1)0.2kg的煤完全燃烧放出的热量是多少？
(2)若煤炉烧水时的热效率是42%，则可以使10kg的水从20℃升高到多少摄氏度？
23．（12分）小明利用电能表和停表测量家中电热水器的实际功率．他的做法是：打开标有“220V 1210W”的热水器，关掉家里的其他用电器，测得电能表[标有“1800r/( kW•h)”]的铝盘转过200r所用的时间是400s．（热水器电热丝的阻值不变）求：
（1）热水器的实际功率；
（2）通过热水器的电流；
（3）如图所示是小明家的供电线路．已知此时供电站输出的电压是220V，则供电站距他家多远．(已知每km导线的电阻为5Ω)
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、B
3、A
4、B
5、A
6、C
7、B
8、B
9、B
10、C
11、D
12、D
二、填空题（每题5分，共4题，20分）
13、0.3 5
14、S1、S3 没有
15、热传递 运动 比热容
16、该物质是晶体 熔点是80℃
三、实验题（共12分）
17、 B 增大 小灯泡实际功率太小 1.9 6 丙 完成第一次实验时，需要滑动变阻器接入电路的电阻为25Ω
18、电流 电阻 甲
19、B 右 灯泡断路 0.12A 左
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)；(2)80℃
23、1000W，5A．2km
实验次数
1
2
3
4
5
6
7
8
U/V
1.00
1.50
2.00
2.50
3.00
3.50
3.80
4.20
I/A
0.20
0.30
0.40
0.44
0.47
0.49
0.51
灯泡亮度
不亮
微亮
很暗
较暗
偏暗
较亮
正常
很亮
