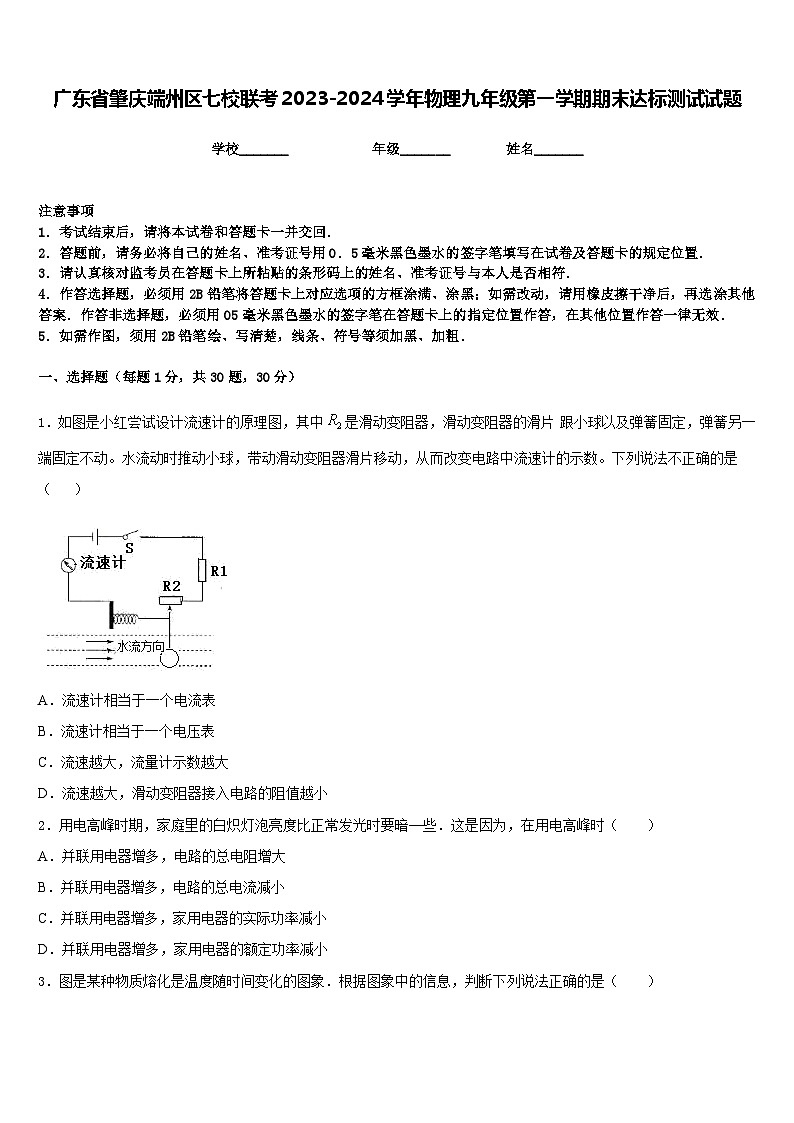

广东省肇庆端州区七校联考2023-2024学年物理九年级第一学期期末达标测试试题含答案

这是一份广东省肇庆端州区七校联考2023-2024学年物理九年级第一学期期末达标测试试题含答案，共9页。试卷主要包含了下列说法中不正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．如图是小红尝试设计流速计的原理图，其中是滑动变阻器，滑动变阻器的滑片 跟小球以及弹簧固定，弹簧另一端固定不动。水流动时推动小球，带动滑动变阻器滑片移动，从而改变电路中流速计的示数。下列说法不正确的是（ ）
A．流速计相当于一个电流表
B．流速计相当于一个电压表
C．流速越大，流量计示数越大
D．流速越大，滑动变阻器接入电路的阻值越小
2．用电高峰时期，家庭里的白炽灯泡亮度比正常发光时要暗—些．这是因为，在用电高峰时（ ）
A．并联用电器增多，电路的总电阻增大
B．并联用电器增多，电路的总电流减小
C．并联用电器增多，家用电器的实际功率减小
D．并联用电器增多，家用电器的额定功率减小

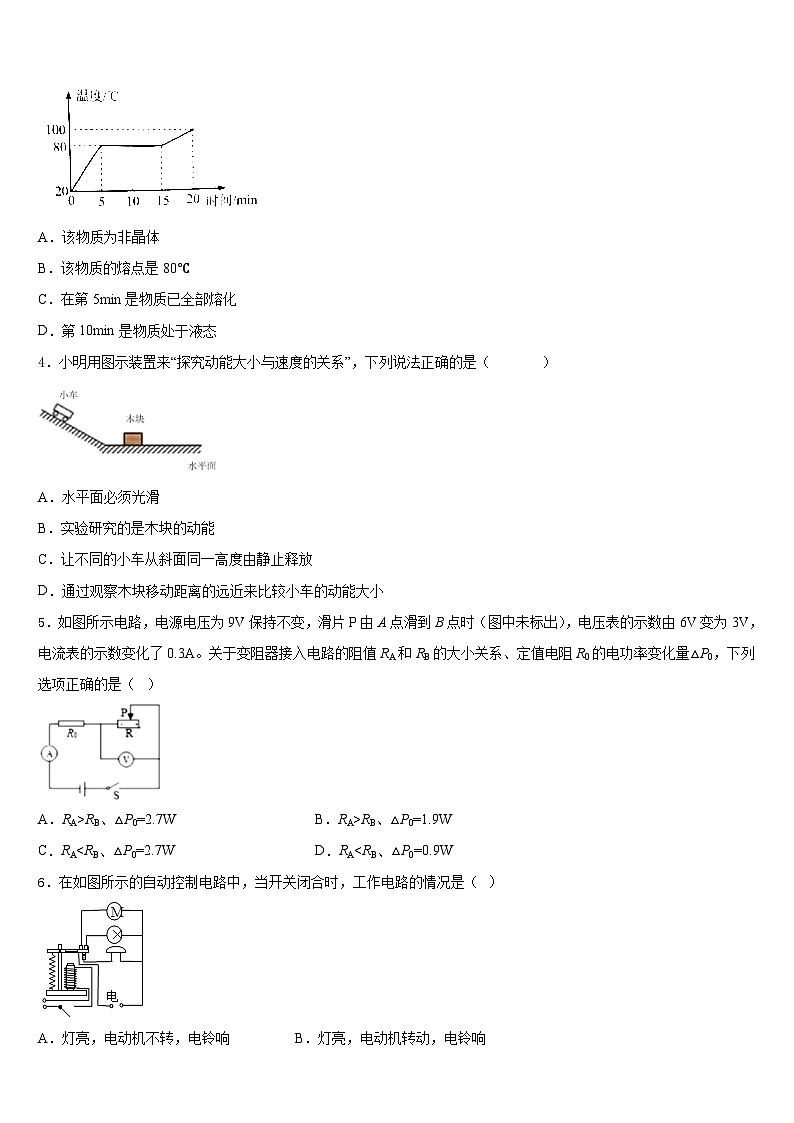

3．图是某种物质熔化是温度随时间变化的图象．根据图象中的信息，判断下列说法正确的是（ ）
A．该物质为非晶体
B．该物质的熔点是80℃
C．在第5min是物质已全部熔化
D．第10min是物质处于液态
4．小明用图示装置来“探究动能大小与速度的关系”，下列说法正确的是（ ）
A．水平面必须光滑
B．实验研究的是木块的动能
C．让不同的小车从斜面同一高度由静止释放
D．通过观察木块移动距离的远近来比较小车的动能大小
5．如图所示电路，电源电压为9V保持不变，滑片P由A点滑到B点时（图中未标出），电压表的示数由6V变为3V，电流表的示数变化了0.3A。关于变阻器接入电路的阻值RA和RB的大小关系、定值电阻R0的电功率变化量△P0，下列选项正确的是（ ）
A．RA>RB、△P0=2.7WB．RA>RB、△P0=1.9W
C．RA6．在如图所示的自动控制电路中，当开关闭合时，工作电路的情况是（ ）
A．灯亮，电动机不转，电铃响 B．灯亮，电动机转动，电铃响
C．灯不亮，电动机转动，电铃响 D．灯不亮，电动机不转动，电铃响
7．下列对物体的内能的有关认识正确的是（ ）
A．物体有机械能可能没有内能
B．物体有内能可能没有机械能
C．内能是物质内部所有分子做无规则运动的动能的总和
D．温度高的物体内能一定比温度低的物体内能大
8．如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光，则下列判断正确的是（四只灯泡的额定电压均为220V）
A．灯泡L1所在支路正常
B．灯泡L2所在支路断路
C．灯泡L3所在支路短路
D．装好保险丝，合上所有开关后，灯泡都能正常发光
9．下列说法中不正确的是
A．微波大致沿直线传播，因此微波通信要建很多中继站才能把信息传递到远方
B．卫星通信只需要3颗同步卫星就可以实现全球通信
C．光纤通信容量大，不受电磁干扰，保密性好，通信质量高，但传输距离短
D．利用因特网可实现资源共享和信息传递，还可进行远程教育、远程医疗等
10．如图所示为一台电压力锅，它结合了高压锅和电饭锅的优点，省时省电、安全性高．当电压力锅内部气压过大或温度过高时，发热器都会停止工作．下图中S1为过压保护开关，S2为过热保护开关，压强过大时开关S1自动断开，温度过高时开关S2自动断开．下图分别表示S1、S2和锅内发热器的连接情况，其中符合上述工作要求的是
A．B．
C．D．
11．日常家庭用电中，以下做法可能会给人们带来危害的是
A．家用电器的金属外壳接地B．多个大功率用电器同时使用一个插座
C．三孔插座接地线要保证良好接地D．更换灯泡或维修电路时要先断开电源
12．图中的电路图和实物图相对应的是
A．B．C．D．
二、填空题（每题5分，共4题，20分）
13．家庭电路中，各用电器之间的连接方式是_____，教室一个开关控制两个灯，则两个灯的连接方式是______ 。
14．小明利用如图所示的电路测量未知电阻 Rx的阻值．已知电源电压恒定，定值电阻 R0的阻值为10Ω，开关 S 断开时电压表的示数为1V，开关S闭合时电压表的示数为3V．则该电源的电压为 _______V，未知电阻 R x的阻值为 _______Ω．开关S断开时，流过电阻 R x 的电流为_______A．
15．有三个带电的轻质小球A、B、C，已知A带正电，A与C互相吸引，B与C互相排斥，则B带_____电。
16．如图，电源电压保持不变，闭合开关 S，灯 L 正常发光。
（1）若灯 L 开路，电压表 V1_______示数，电压表 V2_______示数，电流表_______示数；
（2）若电阻 R 短路，电压表 V1_______示数，电压表 V2_______示数，电流表_______示数（以上均选填“有”、“无”）
三、实验题（共12分）
17．（4分）在研究物质吸放热规律的实验中，实验小组的同学选用了水和煤油两种物质，用图所示的装置进行实验。用相同的电热器加热，在相同时间内放出的热量相同（假设为Q），让加热时间相同，下表是小组实验记录的数据。
(1)对比分析实验1、3两次或2、4两次的实验数据，其特点是：______相同的水和煤油，吸收______的热量，煤油升高的温度大约是水升高温度的______倍；
(2)我们______（选填“可以”或“不可以”）认为50g的水比100g的水吸热能力小，50g的煤油比100g的煤油吸热能力小。我们应该选择______和______都相同的情况下，比较吸收热量的多少，才可以衡量物质吸热能力的大小；
(3)计算表格中4组数据所吸收的热量与其升高的温度和质量的比值即，发现对于同种物质，这个比值是______的；不同物质，这个比值是______的。物理学中把这个比值叫做______。
18．（4分）图是探究“电流与电阻关系”的电路图，电源电压为3V，定值电阻R1的阻值分别为5Ω、10Ω、20Ω．
（1）实验中连接电路时，开关应_____，开关闭合前，滑动变阻器的滑片P应移至最_____端：（选填：左或右）
（2）实验中将定值R由5Ω变成10Ω移动滑片，保持电压表示数不变，此时滑动变阻器接入电路的电阻比原来（5Ω）电阻接入电路时要_____（填大或小）
（3）实验中保持电阻R两端的电压为1.5V不变，将定值电阻R由10Ω换成20Ω后，则滑动变阻器R阻值应调_____Ω．
19．（4分）如图所示是实验室的一些实验装置，图中的小车、木板、木块、斜面均相同，且h1> h2。
（1）本实验的研究对象是________；
（2）要探究动能大小与速度的关系，应选择________两图进行探究，两次实验中木块滑动过程中克服摩擦力做功________（选填“相等”或“不相等”）；
（3）在研究动能与质量的关系时，做图d实验时，木块被撞后滑出木板，为了完成实验，你应对图（d）实验做的改进是______________。
（4）实验中 ， 根据木块移动的距离来判断小车动能的大小， 下列实验中用到的研究方法与此相同的有______________．
A．探究杠杆的平衡条件时进行了多次实验
B．在 “空气压缩引火仪" 实验中，通过棉花燃烧反映筒内空气内能变化
C．研究电流时，用水流类比电流
D．根据木桩陷入沙槽的深度判断物体重力势能的大小
四、作图题（共16分）
20．（8分）请在图中的两个虚线框内，选填 “电源”和 “开关”的符号，并满足当开关都闭合时两灯组成并联电路．
21．（8分）根据图中两个磁极间的磁感线的方向，标出两个磁极的极性。
（___________）
五、计算题（共22分）
22．（10分）为了能在黑夜中看见开关位置，小明设计了如图所示的电路，指示灯由一个规格为“20V 0.2W”的小灯泡和电阻R0连接而成，当开关S合向b时，照明灯亮、指示灯灭；S合向a时，照明灯灭、指示灯亮，显示开关位置，照明灯的规格为“220V 44W”，求：
（1）照明灯正常发光时的电流；
（2）照明灯正常发光5小时所消耗的电能；
（3）为使指示灯正常发光，电阻R0的阻值。

23．（12分）根据图所示的实物图，请在方框内画出其电路图。
（______）
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、C
3、B
4、D
5、A
6、D
7、B
8、A
9、C
10、A
11、B
12、D
二、填空题（每题5分，共4题，20分）
13、并联 并联
14、3 20 0.1
15、负
16、有 无 无 有 无 有
三、实验题（共12分）
17、质量 相同 两倍 不可以 质量 升高温度 相等 不相等 比热容
18、断开 右 大 20
19、小车 ac 不相等 用质量较小的砝码放在小车上 BD
四、作图题（共16分）
20、如图所示
21、
五、计算题（共22分）
22、 (1) 0.2A；(2)；(3) 20000Ω。
23、
物质
实验次数
液体质量/g
升高的温度/℃
加热时间/s
水
1
50
9
10
2
100
5
10
煤油
3
50
19
10
4
100
10
10
