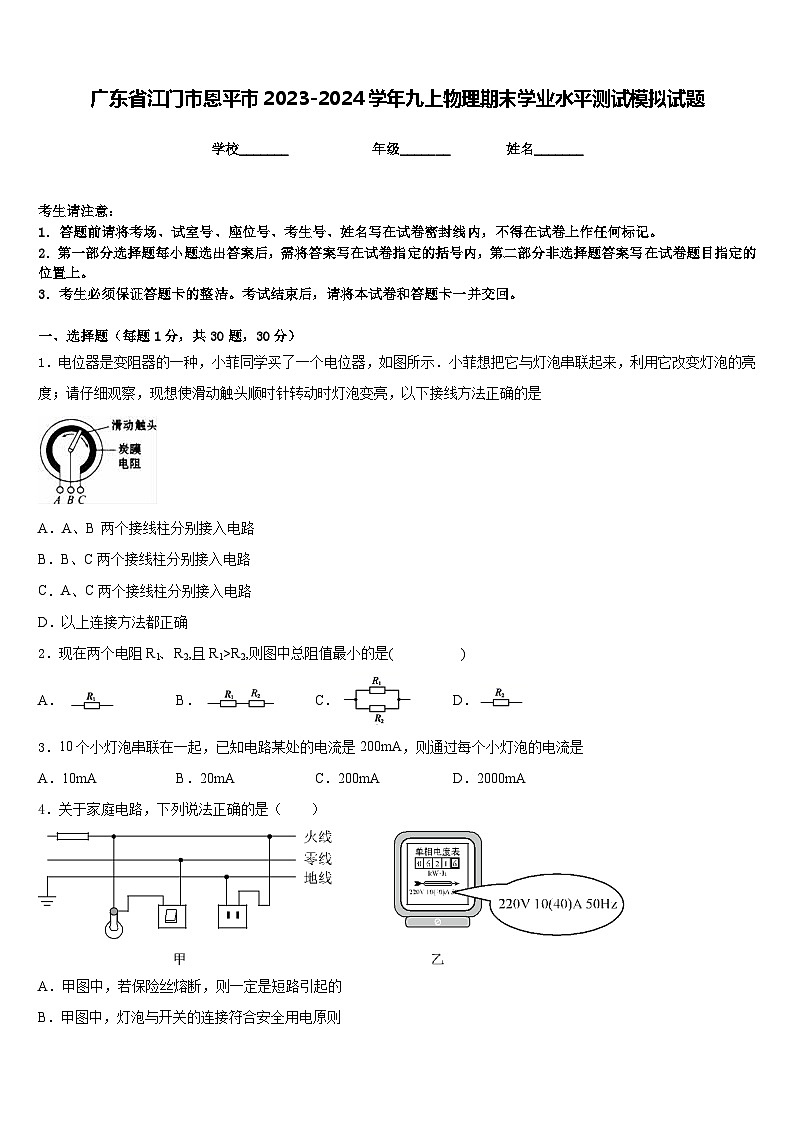

广东省江门市恩平市2023-2024学年九上物理期末学业水平测试模拟试题含答案

这是一份广东省江门市恩平市2023-2024学年九上物理期末学业水平测试模拟试题含答案，共8页。试卷主要包含了考生必须保证答题卡的整洁，关于家庭电路，下列说法正确的是，直升机在空中匀速下降的过程中等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．电位器是变阻器的一种，小菲同学买了一个电位器，如图所示．小菲想把它与灯泡串联起来，利用它改变灯泡的亮度；请仔细观察，现想使滑动触头顺时针转动时灯泡变亮，以下接线方法正确的是
A．A、B 两个接线柱分别接入电路
B．B、C两个接线柱分别接入电路
C．A、C两个接线柱分别接入电路
D．以上连接方法都正确
2．现在两个电阻R1、R2,且R1>R2,则图中总阻值最小的是( )
A．B．C．D．
3．10个小灯泡串联在一起，已知电路某处的电流是200mA，则通过每个小灯泡的电流是
A．10mA B．20mA C．200mA D．2000mA
4．关于家庭电路，下列说法正确的是（ ）
A．甲图中，若保险丝熔断，则一定是短路引起的
B．甲图中，灯泡与开关的连接符合安全用电原则
C．甲图中，两孔插座的连接不符合安全用电原则
D．乙图中，电能表所在电路的总功率不能超过2200W

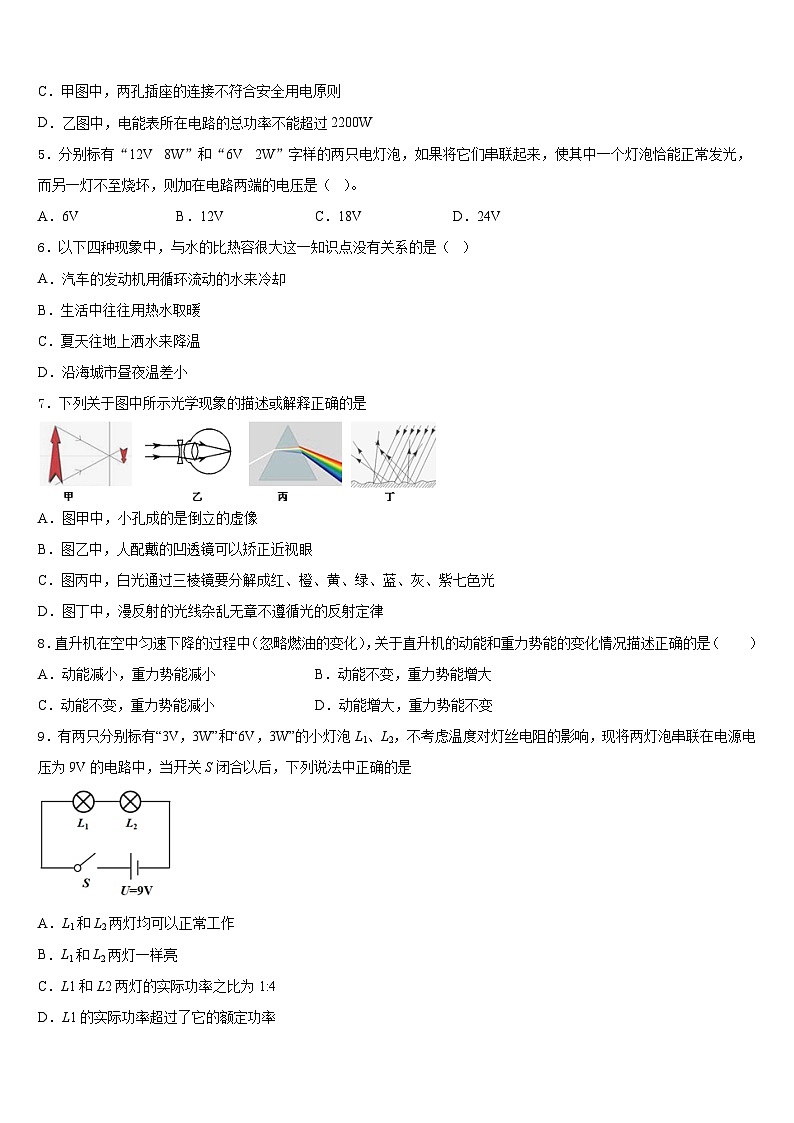

5．分别标有“12V 8W”和“6V 2W”字样的两只电灯泡，如果将它们串联起来，使其中一个灯泡恰能正常发光，而另一灯不至烧坏，则加在电路两端的电压是（ ）。
A．6VB．12VC．18VD．24V
6．以下四种现象中，与水的比热容很大这一知识点没有关系的是（ ）
A．汽车的发动机用循环流动的水来冷却
B．生活中往往用热水取暖
C．夏天往地上洒水来降温
D．沿海城市昼夜温差小
7．下列关于图中所示光学现象的描述或解释正确的是
A．图甲中，小孔成的是倒立的虚像
B．图乙中，人配戴的凹透镜可以矫正近视眼
C．图丙中，白光通过三棱镜要分解成红、橙、黄、绿、蓝、灰、紫七色光
D．图丁中，漫反射的光线杂乱无章不遵循光的反射定律
8．直升机在空中匀速下降的过程中（忽略燃油的变化），关于直升机的动能和重力势能的变化情况描述正确的是（ ）
A．动能减小，重力势能减小B．动能不变，重力势能增大
C．动能不变，重力势能减小D．动能增大，重力势能不变
9．有两只分别标有“3V，3W”和“6V，3W”的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，现将两灯泡串联在电源电压为9V的电路中，当开关S闭合以后，下列说法中正确的是
A．L1和L2两灯均可以正常工作
B．L1和L2两灯一样亮
C．L1和L2两灯的实际功率之比为1:4
D．L1的实际功率超过了它的额定功率

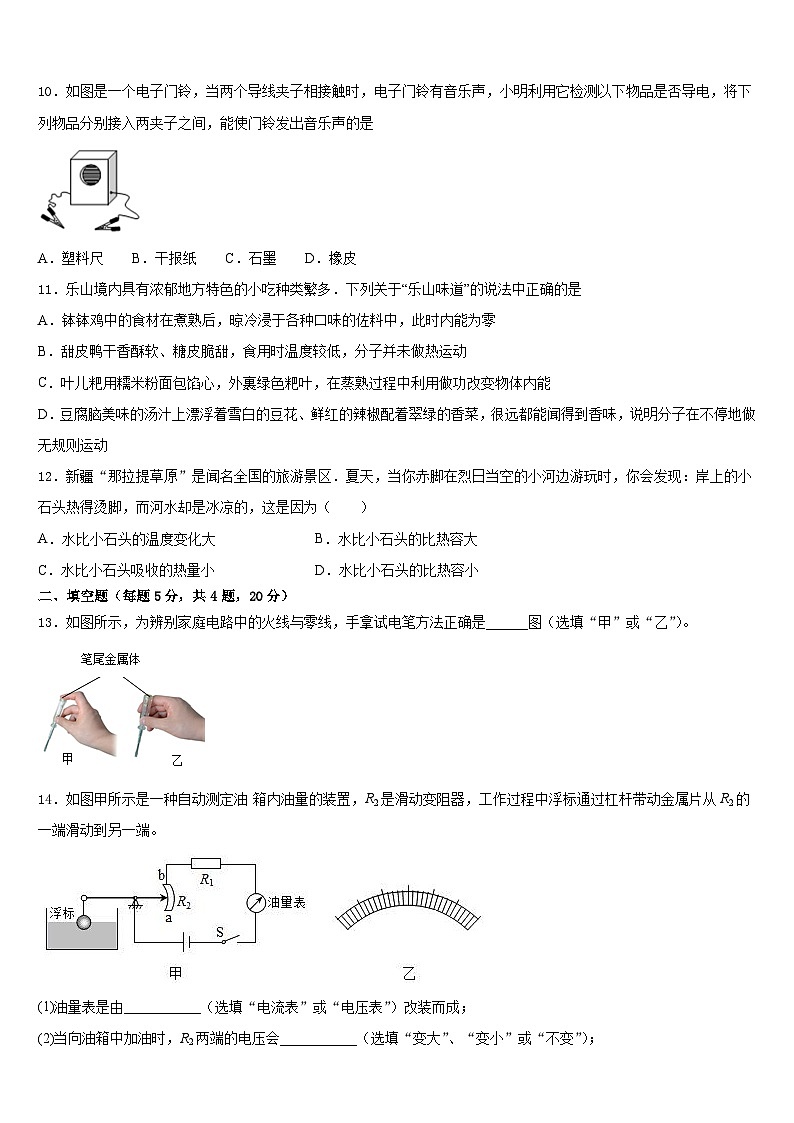

10．如图是一个电子门铃，当两个导线夹子相接触时，电子门铃有音乐声，小明利用它检测以下物品是否导电，将下列物品分别接入两夹子之间，能使门铃发出音乐声的是
A．塑料尺 B．干报纸 C．石墨 D．橡皮
11．乐山境内具有浓郁地方特色的小吃种类繁多．下列关于“乐山味道”的说法中正确的是
A．钵钵鸡中的食材在煮熟后，晾冷浸于各种口味的佐料中，此时内能为零
B．甜皮鸭干香酥软、糖皮脆甜，食用时温度较低，分子并未做热运动
C．叶儿粑用糯米粉面包馅心，外裹绿色粑叶，在蒸熟过程中利用做功改变物体内能
D．豆腐脑美味的汤汁上漂浮着雪白的豆花、鲜红的辣椒配着翠绿的香菜，很远都能闻得到香味，说明分子在不停地做无规则运动
12．新疆“那拉提草原”是闻名全国的旅游景区．夏天，当你赤脚在烈日当空的小河边游玩时，你会发现：岸上的小石头热得烫脚，而河水却是冰凉的，这是因为（ ）
A．水比小石头的温度变化大B．水比小石头的比热容大
C．水比小石头吸收的热量小D．水比小石头的比热容小
二、填空题（每题5分，共4题，20分）
13．如图所示，为辨别家庭电路中的火线与零线，手拿试电笔方法正确是______图（选填“甲”或“乙”）。
14．如图甲所示是一种自动测定油 箱内油量的装置，R2是滑动变阻器，工作过程中浮标通过杠杆带动金属片从R2的一端滑动到另一端。
(1)油量表是由___________（选填“电流表”或“电压表”）改装而成；
(2)当向油箱中加油时，R2两端的电压会___________（选填“变大”、“变小”或“不变”）；
(3)图乙为原电表的刻度盘，现要在该刻度盘上标注对应的流量值，则表示流量为0的刻度线应在刻度盘的___________（选填“最左边”、“中间某位置”或“最右边”），该流量表的刻度是___________（选填“均匀”或“不均匀”）的；
(4)若电路的保护电阻R1损坏，维修人员替换时误用了一个较大的电阻，则会导致流量表的测量结果_____________（选填“偏大”或“偏小”）。
15．两个电阻甲和乙，电阻值分别为20Ω、40Ω，将它们串联接入电路中，则甲乙两电阻两端的电压之比为_____；将它们并联接入电路中，通过甲乙两电阻的电流之比为_____．
16．当今社会，汽车是人们广泛使用的交通工具，也包含丰富的物理知识：用水作为汽车发动机的冷却剂，这是因为水的____________较大，水能从发动机吸收大量的热，使得发动机能保持正常工作；发动机内燃油燃烧产生的内能通过曲轴、连杆转化为汽车行驶的____________能。
三、实验题（共12分）
17．（4分）如图甲所示的电路，电源电压保持不变．闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图线如图乙所示．根据图线的信息可知： (选填“甲”或“乙”)是电压表V2示数变化的图线，电源电压为 V，电阻R1的阻值为 Ω；当电流表的示数为1．2A时，滑动变阻器接入电路中的阻值为 Ω．
18．（4分）图甲是探究“通过导体的电流与电压、电阻的关系”的电路，电源电压恒为3V。
（1）探究电流与电压的关系时，应保持_____不变（选填“R1”或“R2”）。
（2）探究电流与电阻的关系时，当R1的阻值是2Ω，电流表示数是1.0 A；要使电流表示数是0.5A，R1的阻值是____Ω；多次测量后，作出的I—R1图像是图乙中的____。
（3）该同学为研究可变电阻功率的变化规律，他将R1换成阻值为5Ω的定值电阻，把R2换成阻值范围是0～10Ω的电阻箱。实验中R2从lΩ逐渐调大到10Ω，实验数据如下表，当R2消耗的功率最大时，其电阻约为（__________）
A．4Ω B．5Ω C．6Ω D．4Ω和6Ω
19．（4分）小王同学用如图所示的装置探究“电流产生的热量与电阻的关系”，装置中除了R甲>R乙外，其它条件均相同。
（1）甲乙烧瓶中选用质量相等的煤油而不是用水，是因为煤油的________比水小，在质量和吸收的热量相同时，煤油升高的温度______(选填“高”或者“低”)。
（2）将两电阻丝串联是为了控制通过电阻丝的________相等。
（3）小明提议利用该装置改做“比较水和煤油比热容的大小”的实验，则他们应将其中一烧瓶中的煤油换成质量和初温相等的水，并使甲、乙两烧瓶中金属丝的电阻____(选填“相等”或者“不相等”)，此实验中水和煤油吸热的多少是通过__________(选填“升高的温度”或“加热时间”)来反映的。
四、作图题（共16分）
20．（8分）如图，通电螺线管通电后，小磁针静止时的位置如图所示。请标出螺线管外部磁感线的方向和电源的正负极。
（______）

21．（8分）在图中的〇里填上适当的电表符号，使之成为正确的电路图．
（______）
五、计算题（共22分）
22．（10分）如图所示的电路中，电源电压恒定为4.5V，电流表示数为0.5A时，电压表V1的示数为3V。当把滑动变阻器的滑片移到最右端时，电流表示数变为0.3A．求：
(1)电压表V2的示数；
(2)电阻R1的电阻值；
(3)滑动变阻器的最大电阻；
(4)滑片移到最右端时，V1的示数。
(5)滑片移到最右端时，此时电路消耗的总功率。
23．（12分）现代居家生活中，水族箱已成为室内装饰的一个亮点，某品牌水族箱（如图）的玻璃容器内盛有50L水，内置一根“220V 100W”的自动温控棒，冬天养热带鱼时，水族箱内水的温度要求控制在26℃~28℃之间（温控棒在水温低于26℃是开始工作，水温达到28℃时自动断开）
（1）求水族箱中水的质量
（2）在某次温控中，温控棒正常工作了87.5min，求该次温控棒的温控效率（水的比热容为4.2×103J/(kg·℃)）
（3）若用电高峰时，家庭电路的实际电压仅为217.8V，求此时温控棒的工作电流（温控棒阻值不变）
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、C
3、C
4、C
5、B
6、C
7、B
8、C
9、C
10、C
11、D
12、B
二、填空题（每题5分，共4题，20分）
13、甲
14、电流表 变大 中间某位置 不均匀 偏大
15、1：2 2：1
16、比热容 机械
三、实验题（共12分）
17、乙；6V；11；21
18、R1 4 D B
19、比热容 高 电流 相等 加热时间
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)4.5V；(2)3Ω；(3)12Ω；(4)3.6V；(5)1.35W
23、（1）50kg （2）80% （3）0.45A
次数
1
2
3
4
5
6
R2/Ω
1
2
4
6
8
10
I/A
0.50
0.43
0.33
0.27
0.23
0.20
P2/W
0.25
0.37
0.44
0.44
0.24
0.40
