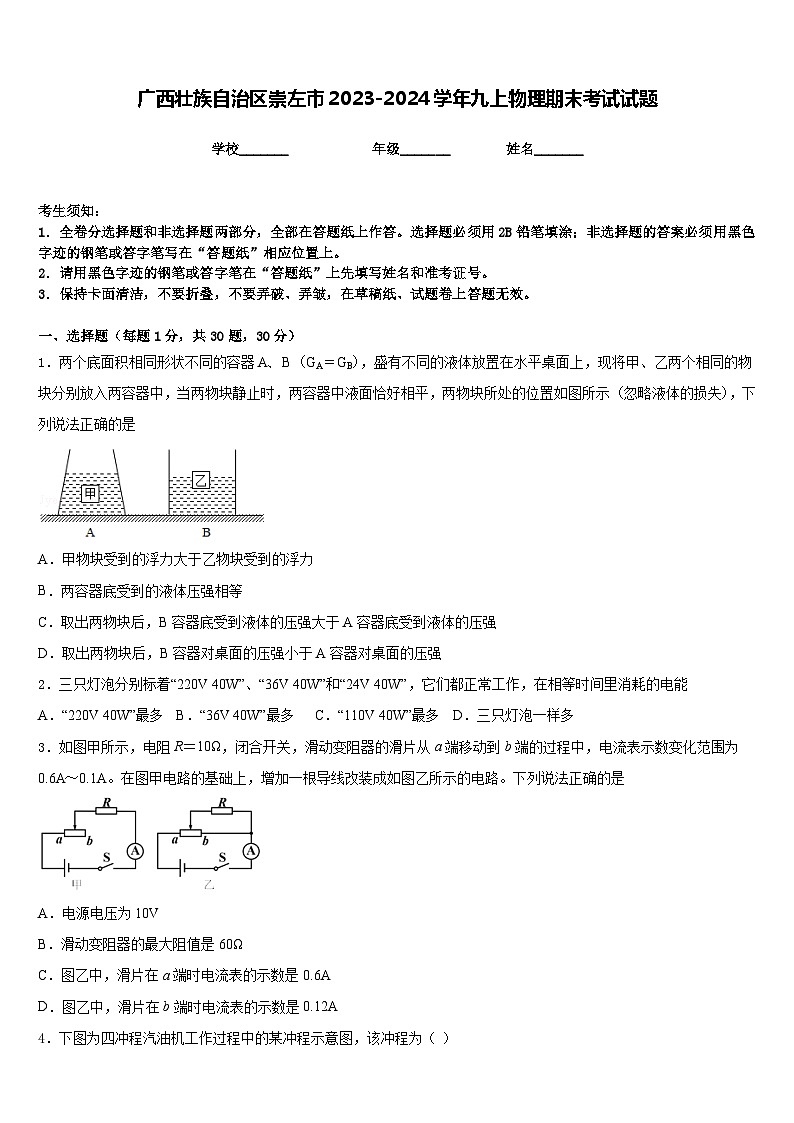

广西壮族自治区崇左市2023-2024学年九上物理期末考试试题含答案

这是一份广西壮族自治区崇左市2023-2024学年九上物理期末考试试题含答案，共10页。

学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．两个底面积相同形状不同的容器A、B（GA＝GB），盛有不同的液体放置在水平桌面上，现将甲、乙两个相同的物块分别放入两容器中，当两物块静止时，两容器中液面恰好相平，两物块所处的位置如图所示（忽略液体的损失），下列说法正确的是
A．甲物块受到的浮力大于乙物块受到的浮力
B．两容器底受到的液体压强相等
C．取出两物块后，B容器底受到液体的压强大于A容器底受到液体的压强
D．取出两物块后，B容器对桌面的压强小于A容器对桌面的压强
2．三只灯泡分别标着“220V 40W”、“36V 40W”和“24V 40W”，它们都正常工作，在相等时间里消耗的电能
A．“220V 40W”最多B．“36V 40W”最多C．“110V 40W”最多D．三只灯泡一样多
3．如图甲所示，电阻R＝10Ω，闭合开关，滑动变阻器的滑片从a端移动到b端的过程中，电流表示数变化范围为0.6A～0.1A。在图甲电路的基础上，增加一根导线改装成如图乙所示的电路。下列说法正确的是
A．电源电压为10V
B．滑动变阻器的最大阻值是60Ω
C．图乙中，滑片在a端时电流表的示数是0.6A
D．图乙中，滑片在b端时电流表的示数是0.12A

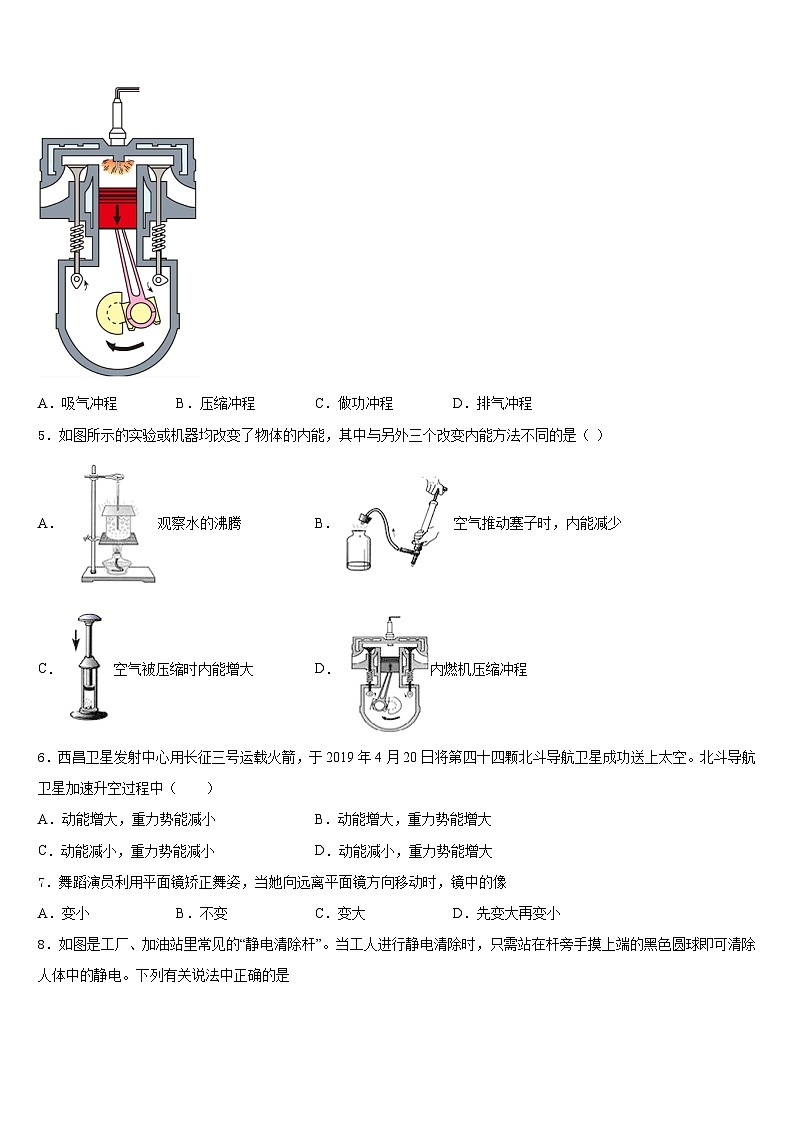

4．下图为四冲程汽油机工作过程中的某冲程示意图，该冲程为（ ）
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程
5．如图所示的实验或机器均改变了物体的内能，其中与另外三个改变内能方法不同的是（ ）
A．观察水的沸腾B．空气推动塞子时，内能减少
C．空气被压缩时内能增大D．内燃机压缩冲程
6．西昌卫星发射中心用长征三号运载火箭，于2019年4月20日将第四十四颗北斗导航卫星成功送上太空。北斗导航卫星加速升空过程中（ ）
A．动能增大，重力势能减小B．动能增大，重力势能增大
C．动能减小，重力势能减小D．动能减小，重力势能增大
7．舞蹈演员利用平面镜矫正舞姿，当她向远离平面镜方向移动时，镜中的像
A．变小B．不变C．变大D．先变大再变小

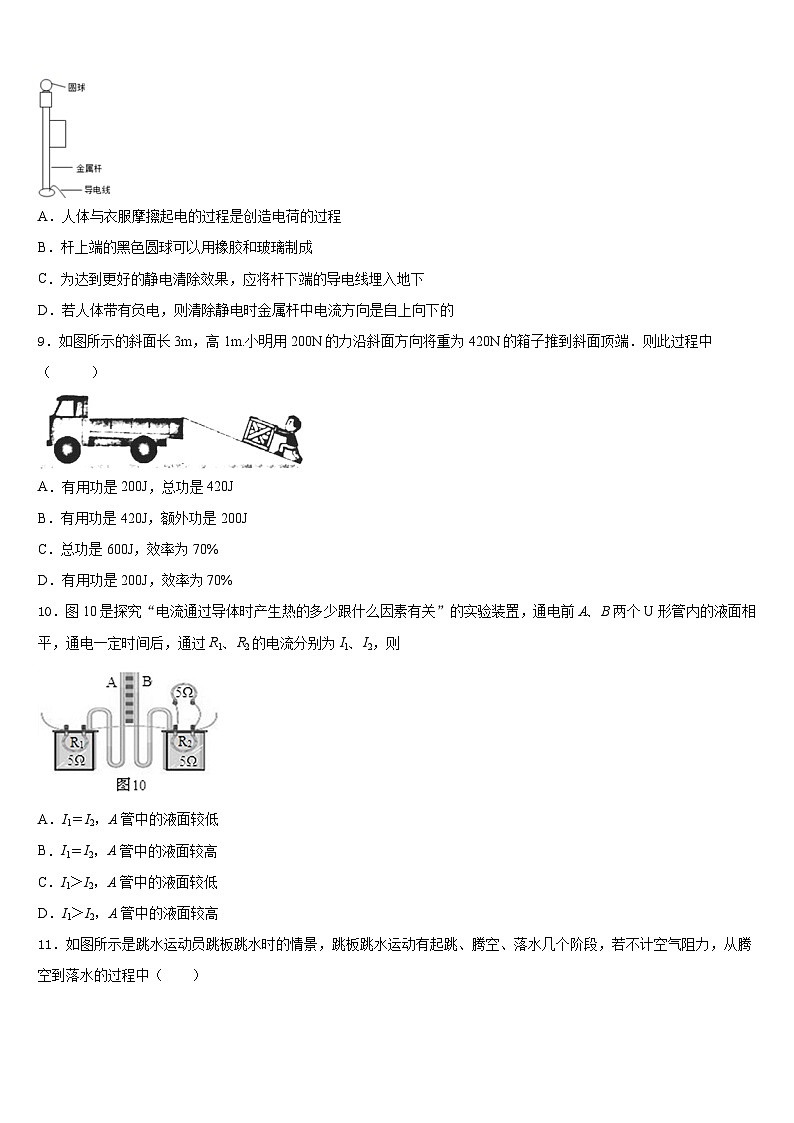

8．如图是工厂、加油站里常见的“静电清除杆”。当工人进行静电清除时，只需站在杆旁手摸上端的黑色圆球即可清除人体中的静电。下列有关说法中正确的是
A．人体与衣服摩擦起电的过程是创造电荷的过程
B．杆上端的黑色圆球可以用橡胶和玻璃制成
C．为达到更好的静电清除效果，应将杆下端的导电线埋入地下
D．若人体带有负电，则清除静电时金属杆中电流方向是自上向下的
9．如图所示的斜面长3m，高1m.小明用200N的力沿斜面方向将重为420N的箱子推到斜面顶端．则此过程中（ ）
A．有用功是200J，总功是420J
B．有用功是420J，额外功是200J
C．总功是600J，效率为70%
D．有用功是200J，效率为70%
10．图10是探究“电流通过导体时产生热的多少跟什么因素有关”的实验装置，通电前A、B两个U形管内的液面相平，通电一定时间后，通过R1、R2的电流分别为I1、I2，则
A．I1＝I2，A管中的液面较低
B．I1＝I2，A管中的液面较高
C．I1＞I2，A管中的液面较低
D．I1＞I2，A管中的液面较高
11．如图所示是跳水运动员跳板跳水时的情景，跳板跳水运动有起跳、腾空、落水几个阶段，若不计空气阻力，从腾空到落水的过程中（ ）
A．动能增加，机械能增加
B．重力势能减小，机械能减少
C．动能先减小后增大，机械能不变
D．重力势能先减少后增大，机械能不变
12．下列图象中，能正确反映小灯泡的电流随两端电压变化规律的是（）
A．B．C．D．
二、填空题（每题5分，共4题，20分）
13．图所示的电路中，R1、R2均为定值电阻，电源电压不变。闭合开关S1、S2，两电表均有示数，那么断开开关S2，电流表示数______，电压表示数______。（选填“变大”、“变小”或“不变”）
14．如图为旋转式变阻器的结构图，、、为变阻器的三个接线柱，为旋钮触片．将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯泡变亮，则应连接接线柱__________（选填“、”、“、”或“、”）．
15．最近网络流传“智能电能表计量不准确”传言，小飞同学学完电能表后想验证一下是否真实，他将家庭中所有的用电器都关掉，只留下一个铭牌为“额定电压220V，额定功率1000W”的电饭锅正常工作，然后观察到家中如图所示智能电表3分钟产生了80imp（imp指脉冲数），小飞通过计算得出电饭锅消耗了电能_____J，请判断小飞家的智能电能表计量_____（选填“是”或“不是”）准确。
16．某兴趣小组为了研究火情监视装置，将热敏电阻R1（其阻值随温度的升高而减小）、警示灯L以及电压表和电流表组成如图所示电路，热敏电阻和警示灯为______联。闭合开关S后，当火情发生时，电流表的示数______（填“变大”或“变小”），警示灯的亮度______（填“变亮”或“变暗”）。若电源电压为6V，电压表读数是2V，警示灯上标有“2.5V 0.75W”字样。（设电源电压及灯丝电阻不变）则此时热敏电阻R1的阻值为______Ω（结果保留1位小数）。
三、实验题（共12分）
17．（4分）小明在测定“小灯泡电功率的实验中，小灯泡额定电压为2.5V、电阻约为10Ω．
（1）连接电路时开关应_____，电流表的量程应选0～_____A，如果用干电池做电源，他至少用_____节干电池．
（2）请你用笔画线代替导线，将图甲中的实物电路连接完整．
（______）
（3）闭合开关前，图甲中滑动变阻器的滑片P应位于_____（选填“A“或“B”）端．
（4）小明闭合开关后，小明发现电压表电流表均有示数，但小灯泡不亮，经检查，电路连接正确，且各元件完好，那么可能的原因是_____．故障排除后，移动滑片P到某一点时，电压表示数（如图乙所示）为_____V，若他想测量小灯泡的额定功率，应将图甲中滑片P向_____（选填“A“或“B”）端移动，使电压表的示数为2.5V．
（5）小明同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U图象，根据图象信息，可计算出小灯泡的额定功率是_____W．根据图象，还发现小灯泡的电阻是变化的，造成这一变化的原因是_____
18．（4分）某实验小组在“测滑轮组机械效率”的实验中得到的数据如下表所示，第1、2、3次实验装置分别如图甲、乙、丙所示。
（1）实验中应________竖直向上拉动弹簧测力计。
（2）比较第1次实验和第2次实验，可得结论：使用同样的滑轮组提起的钩码越重，滑轮组的机械效率越________。
（3）第3次实验中所做的有用功是________J，机械效率是________。
（4）第3次实脸中动滑轮个数比第2次实验多，动滑轮自重增大，所做的额外功________(选填“增大”或“减小”)，因而，由第2、3次实验可知：________一定，滑轮组的机械效率与________有关。
19．（4分）如图甲所示，是某学习小组同学设计的研究“电磁铁磁性强弱”的实验电路图。
（1）电路中滑动变阻器除了起到保护电路的作用，还可以______，从而改变电磁铁的磁性强弱：
（2）保持滑动变阻器滑片位置不变，通过观察甲图的实验现象，可得出的实验结论是：________。
（3）电磁铁吸引的大头针下端分散的原因是__________。
（4）实际生产和生活中，电磁铁的应用十分广泛。如图乙磁悬浮地球仪的球体中有一个磁铁，环形底座内有一金属线圈，通电后相当于电磁铁。将磁悬浮地球仪的球体用手轻轻向下按一下，球体就会从原来的悬浮位置向下运动，此时金属线圈中的电流__________（选填“增大”或“减小”），磁性增强，金属线圈对球体的作用力_______（选填“大于”或“小于”）球体重力，球体到达最低点向上运动返回原悬浮位置。
四、作图题（共16分）
20．（8分）小明家台灯的插头插在如图所示的插座上，插座上有一个开关和一个指示灯（相当于电阻很大的灯泡）．若插座开关和指示灯用 S1、L1 表示，台灯开关和灯泡用 S2、L2 表示．小明断开或闭合 S1、S2时，记录现象如下表．请你设计符合事实的电路图是
（_________）
21．（8分）如图所示，是家庭电路的部分电路元件，请按照安全用电的原则，将其正确连入电路。
（____）
五、计算题（共22分）
22．（10分）如图所示，L是标有“6V 3W”字样的小灯泡，R是定值电阻，断开开关S2，闭合开关S1和S3，灯泡正常发光，电流表的示数为1.5A．
（1）求灯泡正常发光时的电流；
（2）若断开开关S1和S3，闭合S2，求1min内定值电阻R产生的热量？（灯泡电阻不变）
23．（12分）如图所示，甲、乙两个完全相同的圆柱形容器放在水平地面上，它们重2N，底面积为0.01m2，容器高0.5m。现在两个容器中分别倒入一定量的水和酒精，使得两容器中离底部0.3m处A、B两点的压强都为980Pa，求：
(1)A点离开液面的距离hA；
(2)甲容器对水平地面的压力F甲；
(3)为使水和酒精对甲、乙两个容器底压强相等，小华和小芳设计了不同的方法，如下表所示。
请判断，哪位同学设计的方法可行，并求出该方法中的深度h。（ρ酒精=0.8×103千克/米3）
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、D
3、D
4、C
5、A
6、B
7、B
8、C
9、C
10、D
11、C
12、D
二、填空题（每题5分，共4题，20分）
13、变小 变小
14、b、c
15、1.8×105 是
16、串联 变大 变亮 16.7
三、实验题（共12分）
17、断开 0.6 2 A 滑动变阻器连入的阻值太大 2.2 B 0.5 由于灯丝电阻与温度有关，不同电压时灯丝的功率不同，温度不同，所以电阻不同.
18、匀速 大 0.4 72.7% 增大 物体重力 动滑轮重力
19、改变电路中的电流大小 在电流一定时，电磁铁线圈匝数越多，电磁铁磁性越强 由于大头针被磁化，同一端磁性相同，同名磁极相互排斥，所以大头针下端分散 增大 大于
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1) 1．5A (2)41J
23、 (1) 0.1m；(2) 41.2N；(3)小芳，0.03m。
次数
钩码重G/N
钩码上升高度h/m
有用功
W有/J
测力计拉力F/N
测力计移
动距离s/m
总功
W总/J
机械效率η
1
2
0.1
0.2
0.9
0.3
0.27
74.1%
2
4
0.1
0.4
1.6
0.3
0.48
83.3%
3
4
0.1
1.1
0.5
0.55
开关状态
插座指示灯（L1）
台灯（L2）
闭合S1，断开S2
亮
不亮
闭合S2，断开S1
不亮
不亮
S1和 S2都闭合
亮
亮
设计的方案
小华
分别在甲、乙两个容器中倒入相同深度的水和酒精。
小芳
分别在甲容器中抽取、乙容器中倒入相同深度的水和酒精。
