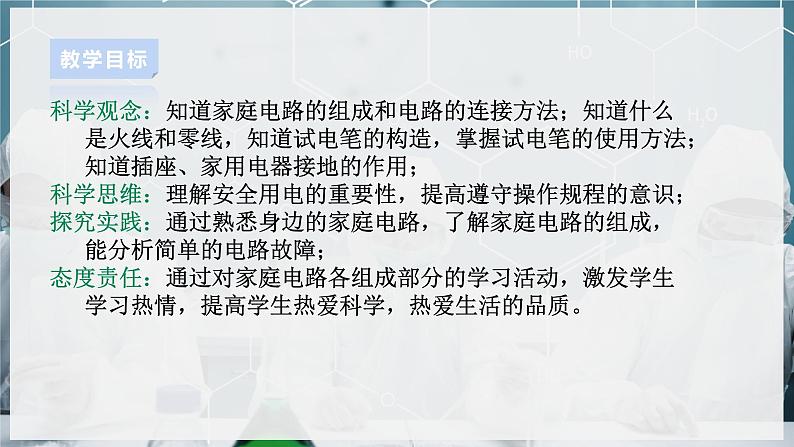

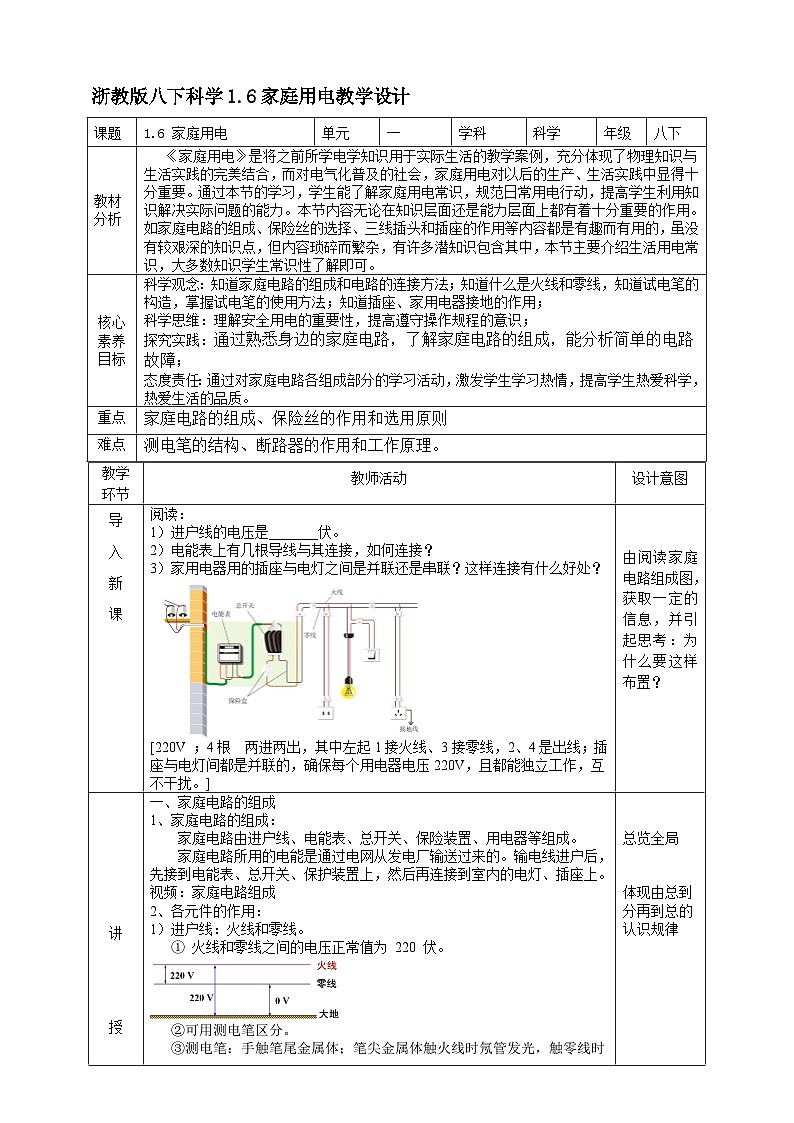

科学观念：知道家庭电路的组成和电路的连接方法；知道什么 是火线和零线，知道试电笔的构造，掌握试电笔的使用方法； 知道插座、家用电器接地的作用；科学思维：理解安全用电的重要性，提高遵守操作规程的意识；探究实践：通过熟悉身边的家庭电路，了解家庭电路的组成， 能分析简单的电路故障；态度责任：通过对家庭电路各组成部分的学习活动，激发学生 学习热情，提高学生热爱科学，热爱生活的品质。

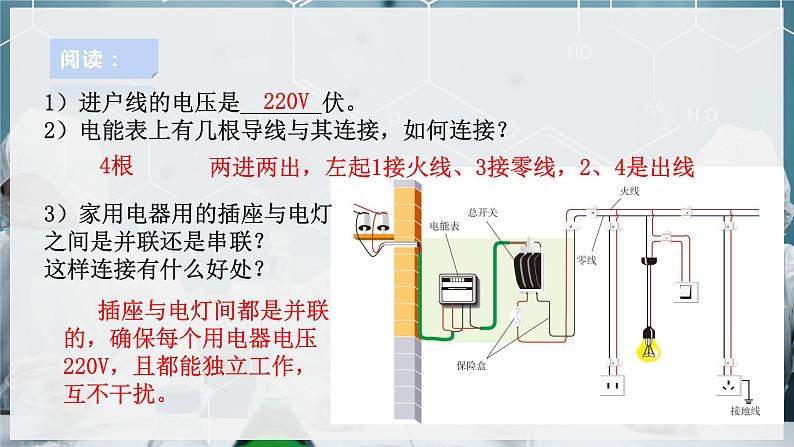

1）进户线的电压是_______伏。2）电能表上有几根导线与其连接，如何连接？3）家用电器用的插座与电灯之间是并联还是串联？这样连接有什么好处？
两进两出，左起1接火线、3接零线，2、4是出线
插座与电灯间都是并联的，确保每个用电器电压220V，且都能独立工作，互不干扰。
一、家庭电路的组成1、家庭电路的组成： 家庭电路由进户线、电能表、总开关、保险装置、用电器等组成。 家庭电路所用的电能是通过电网从发电厂输送过来的。输电线进户后，先接到电能表、总开关、保护装置上，然后再连接到室内的电灯、插座上。

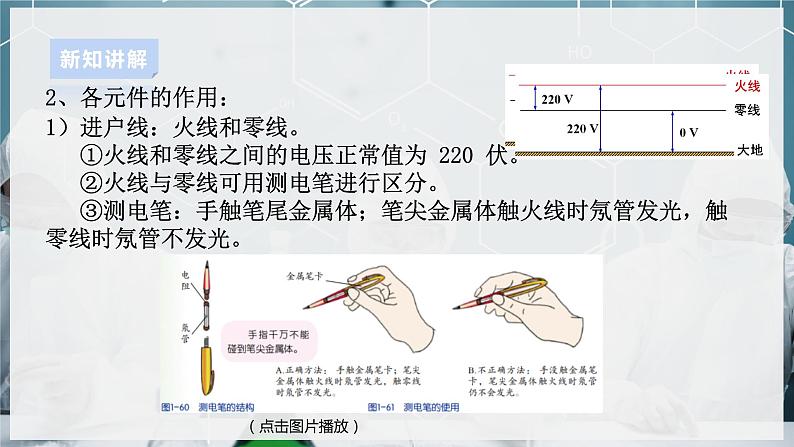

2、各元件的作用：1）进户线：火线和零线。 ①火线和零线之间的电压正常值为 220 伏。 ②火线与零线可用测电笔进行区分。 ③测电笔：手触笔尾金属体；笔尖金属体触火线时氖管发光，触零线时氖管不发光。

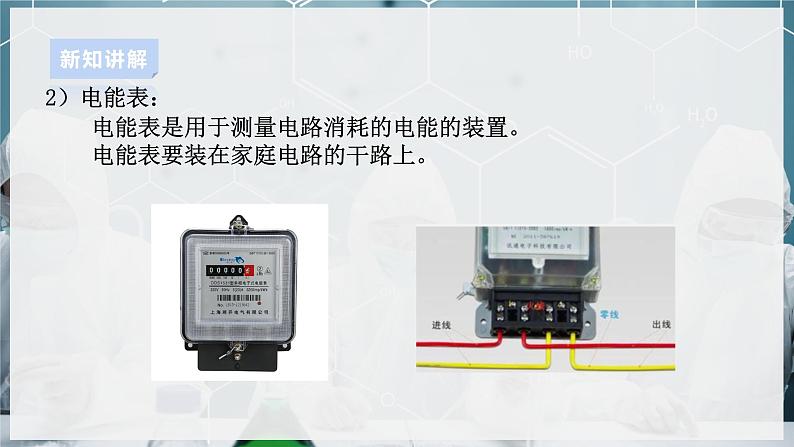

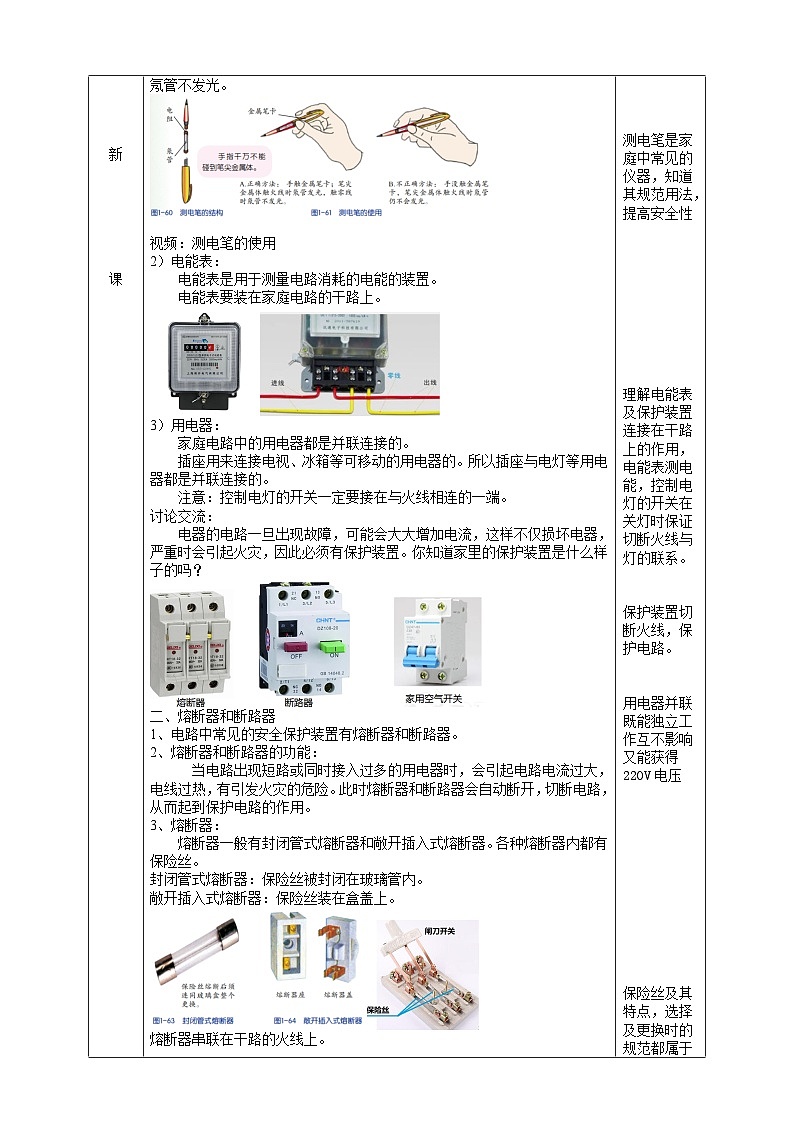

2）电能表： 电能表是用于测量电路消耗的电能的装置。 电能表要装在家庭电路的干路上。

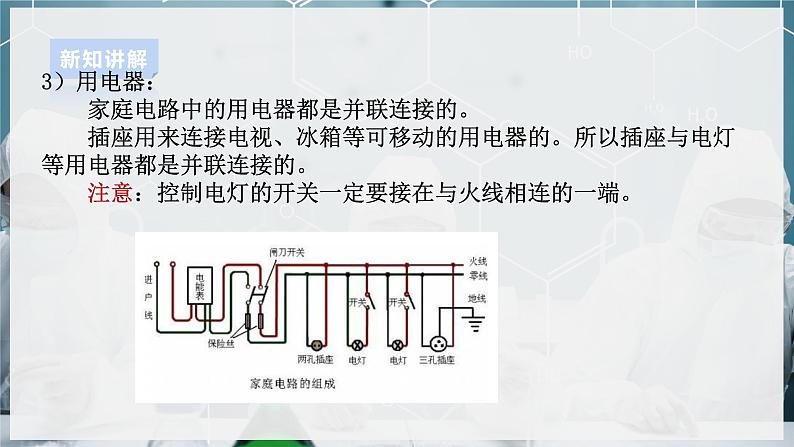

3）用电器： 家庭电路中的用电器都是并联连接的。 插座用来连接电视、冰箱等可移动的用电器的。所以插座与电灯等用电器都是并联连接的。 注意：控制电灯的开关一定要接在与火线相连的一端。

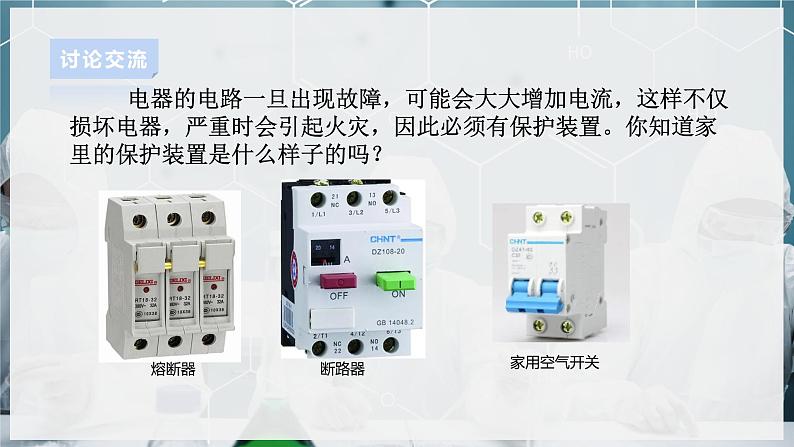

电器的电路一旦出现故障，可能会大大增加电流，这样不仅损坏电器，严重时会引起火灾，因此必须有保护装置。你知道家里的保护装置是什么样子的吗？
二、熔断器和断路器1、电路中常见的安全保护装置有熔断器和断路器。2、熔断器和断路器的功能： 当电路出现短路或同时接入过多的用电器时，会引起电路电流过大，电线过热，有引发火灾的危险。此时熔断器和断路器会自动断开，切断电路，从而起到保护电路的作用。
3、熔断器： 熔断器一般有封闭管式熔断器和敞开插入式熔断器。 各种熔断器内都有保险丝。
封闭管式熔断器：保险丝被封闭在玻璃管内。敞开插入式熔断器：保险丝装在盒盖上。
熔断器串联在干路的火线上。

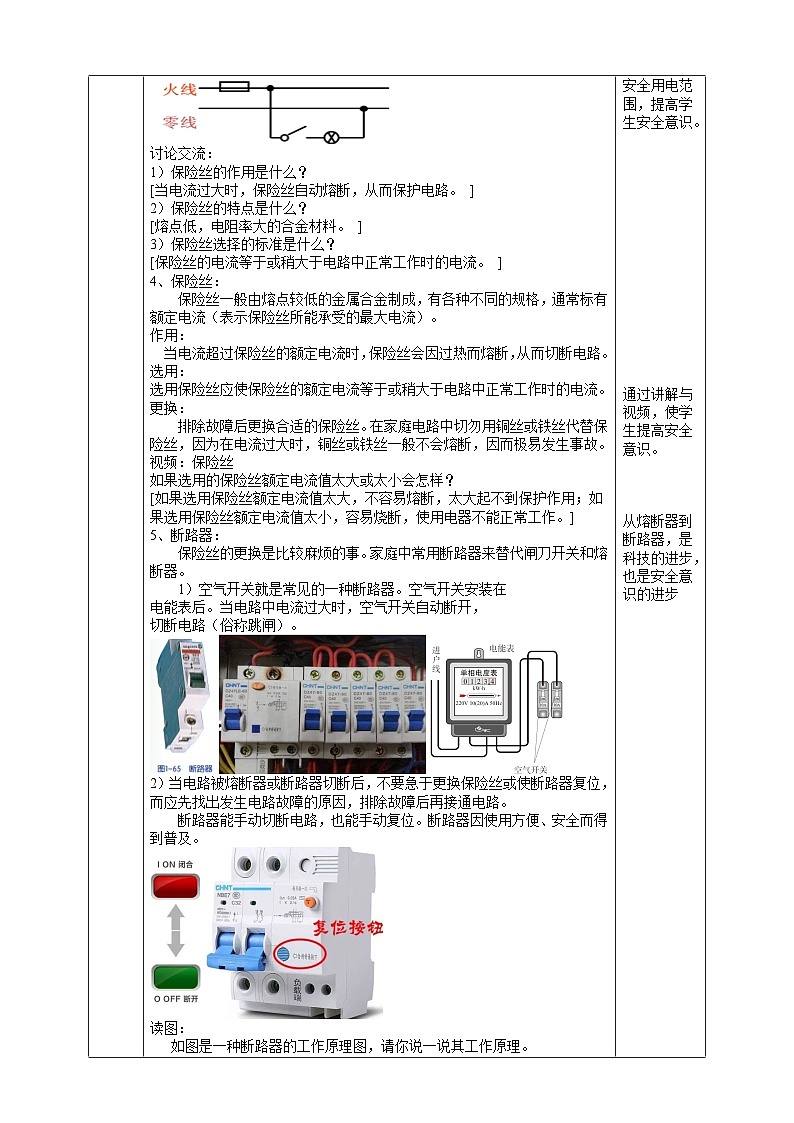

1）保险丝的作用是什么？ 2）保险丝的特点是什么？ 3）保险丝选择的标准是什么？
当电流过大时，保险丝自动熔断，从而保护电路。
熔点低，电阻率大的合金材料。
保险丝的电流等于或稍大于电路中正常工作时的电流。
4、保险丝： 保险丝一般由熔点较低的金属合金制成，有各种不同的规格，通常标有额定电流（表示保险丝所能承受的最大电流）。作用： 当电流超过保险丝的额定电流时，保险丝会因过热而熔断，从而切断电路。选用： 选用保险丝应使保险丝的额定电流等于或稍大于电路中正常工作时的电流。更换： 排除故障后更换合适的保险丝。在家庭电路中切勿用铜丝或铁丝代替保险丝，因为在电流过大时，铜丝或铁丝一般不会熔断，因而极易发生事故。
如果选用的保险丝额定电流值太大或太小会怎样？
如果选用保险丝额定电流值太大，不容易熔断，太大起不到保护作用；如果选用保险丝额定电流值太小，容易烧断，使用电器不能正常工作。
5、断路器： 保险丝的更换是比较麻烦的事。家庭中常用断路器来替代闸刀开关和熔断器。 1）空气开关就是常见的一种断路器。空气开关安装在电能表后。当电路中电流过大时，空气开关自动断开，切断电路（俗称跳闸）。
2）断路器更方便、安全： 当电路被熔断器或断路器切断后，不要急于更换保险丝或使断路器复位，而应先找出发生电路故障的原因，排除故障后再接通电路。 断路器能手动切断电路，也能手动复位。 断路器因使用方便、安全而得到普及。
如图是一种断路器的工作原理图，请你说一说其工作原理。
当电路中电流过大时，双金属片受热变形，把簧锁装置推开，在弹簧的拉力作用下，触点断开而电流消失，对电路起保护作用。
三、插座1、插座可用于连接可移动的用电器。 家用电器是通过将插头插入插座而接入家庭电路中的。2、插座分两孔式插座和三孔式插座。
3、插座的接线规范：
无论是两孔式还是三孔式插座：左孔都接零线，右孔接火线。三孔插座的第三孔（上孔）用于连接地线。
4、插头应与插座相对应：
1）使用两脚电源插头的用电器只要把两脚插头插入插孔，用电器就接入电路，可以工作了。 2）使用三脚插头的用电器，外壳接在插头的中间脚上，当 把三脚插头插入三孔式插座时，用电器的外壳就与大地相连了。
两孔插座和三孔插座都有接火线和零线，为什么三孔插座要多个接地孔？
三孔插座一般连接功率较大的用电器，电器设备的外壳通过插头与地线相连。当用电器漏电时,电流直接通过地线进入大地。防止人体被电击。
3）接地线是用电器的安全线： 为了保证人身安全，洗衣机、电冰箱、电饭锅等电器都用三脚插头，使它们的外壳能够接地。 万一用电器火线的绝缘层被破坏，火线与用电器的金属壳相接触，金属壳上就有220伏的电压，如果这个用电器没有接地线，当人触及此用电器时，电流就会通过人体进入大地，发生触电事故。 当火线与用电器的金属外壳接触，而外壳接地时，电流会直接经接地线进入大地。此时会由于家庭电路中的电流过大而使断路器自动断开，切断电路。 因此，接地线是用电器的安全线。

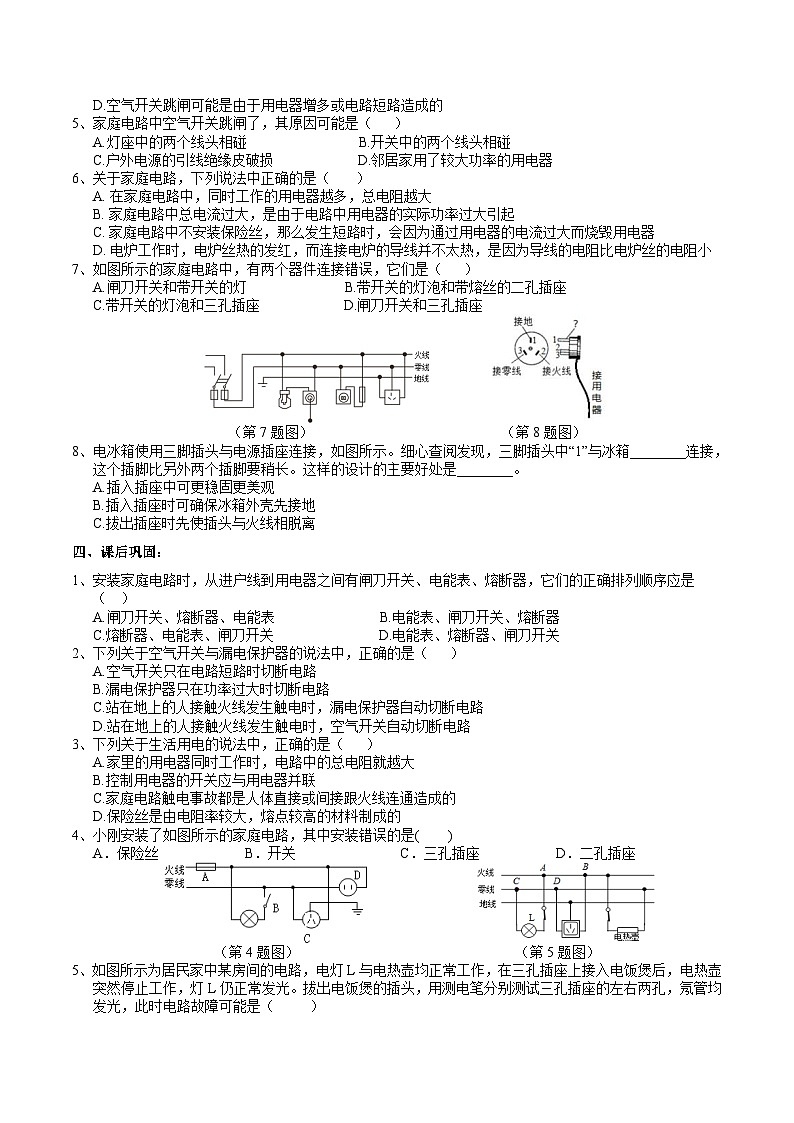

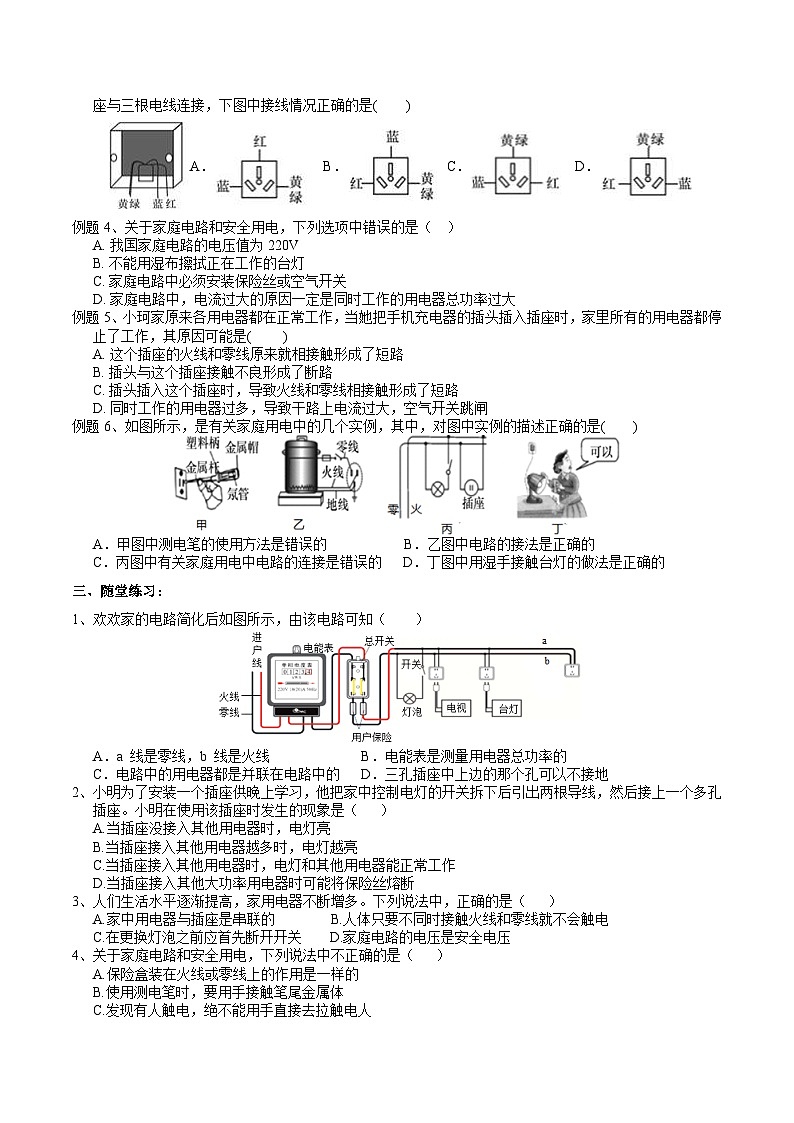

1、下列关于试电笔和电能表的描述正确的是（　　）A．试电笔可用来测试物体是带正电还是带负电B．电能表用于测量电路中消耗的电能C．使用时手指不能碰到金属笔卡D．电能表接在火线上
2、有下列三个现象：①灯头里的两个线头相碰；②插座中的两线头相碰；③照明电路的开关里两线头相碰。其中可能引起保险丝熔断的是(　　) A．①②③ B．①② C．①③ D．②③
3、用电高峰期，会看到家里的白炽灯泡比正常发光要暗一些.这是因为，用电高峰期并联用电器增多，造成（　　）A．电路中的总电阻增大B．电路中的总电流减小C．白炽灯泡的实际功率减小D．白炽灯泡的额定功率减小
4、如图是某家庭电路的一部分，下列说法正确的是(　　)A．电冰箱接入三孔插座后，电灯与电冰箱是串联B．电冰箱接入三孔插座能使电冰箱金属外壳接地C．断开开关S时，站在地上的人接触A点或B点都不会触电D．若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关
5、小明把台灯插头插在书桌边的插座上，闭合台灯开关后发现台灯不亮。为了找出故障原因，他把测电笔分别插入两个插孔进行检测，发现其中一孔能使测电笔氖管发光，另一孔不发光，而此时家里的其它电器都能正常工作，则故障原因可能是（　　） A．书桌边的插座与零线断开B．进户线零线断了C．进户线火线上的保险丝烧断D．书桌边的插座短路了
6、如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光，则下列判断正确的是（四只灯泡的额定电压均为220V）（　　）A．灯泡L1所在支路正常B．灯泡L2所在支路断路C．灯泡L3所在支路短路D．装好保险丝，合上所有开关后，灯泡都能正常发光
7、如图所示为小华家的部分家庭电路的电路图，小华在家用台灯L2学习时，突然台灯L2的灯丝断了，而屋内的照明灯L1依然正常发光。小华用测电笔检测插座c、d两孔时发现，d孔能使测电笔的氖管发光，c孔不能使测电笔的氖管发光，则甲、乙两根进户线中 （填“甲”或“乙”）是火线。若小华将屋内的照明灯L1的开关S1断开，用测电笔检测L1两端的a、b两点，会发现 （填“a”“b”或“都”）能使测电笔的氖管发光。这样连接的电路是 （填“安全”或“危险”）的。
8、用电热壶烧开水既方便又卫生，因此被广泛使用，某电热壶的结构如图甲所示。当电热壶接入家庭电路正常工作时，图中的a端应与　 　相连，c端应与　 　相连（以上均选填“地线”“零线”或“火线”)。用测电笔检测b端时，测电笔的氖管　 　(选填“会”或“不会”）发光。图乙、丙中所示的两种测电笔握法，正确的是　 　。

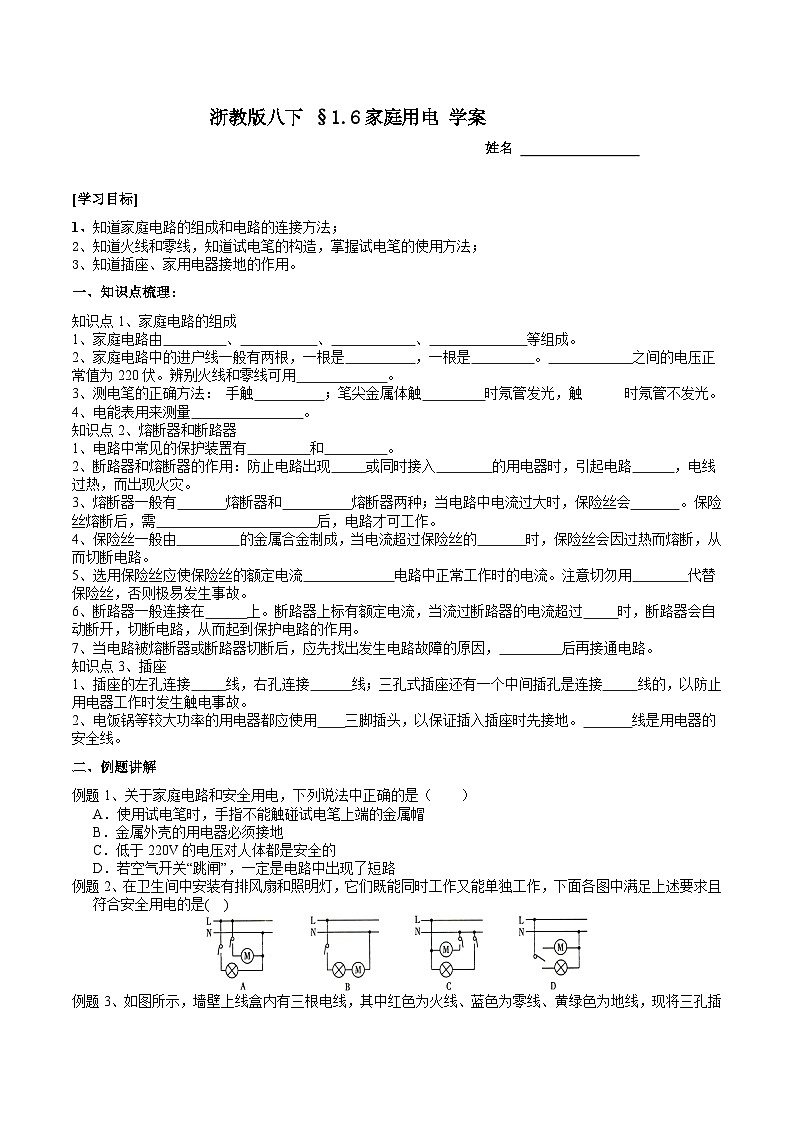

1、家庭电路的组成：进户线、电能表、总开关、保护装置（熔断器、断路器）及用电器等；2、火线与零线间电压220V，火线和地线间电压220V；零线与地线间无电压；3、火线和零线可测电笔区分；电能表用于测量电路消耗的电能；4、保护装置包括熔断器和断路器，当电路中电流过大时会自动切断电路；5、用电器通过插座连入电路，插座的接线原则“左零右火上接地”。
1.6 家 庭 用 电
进户线电能表保护装置插 座
电压：220V区分：测电笔
种类：熔断器（有保险丝）、断路器
作用：电流过大时，自动切断电路。
作用：用电器通过插座连入电路接线：左零右火上接地
