一、选择题

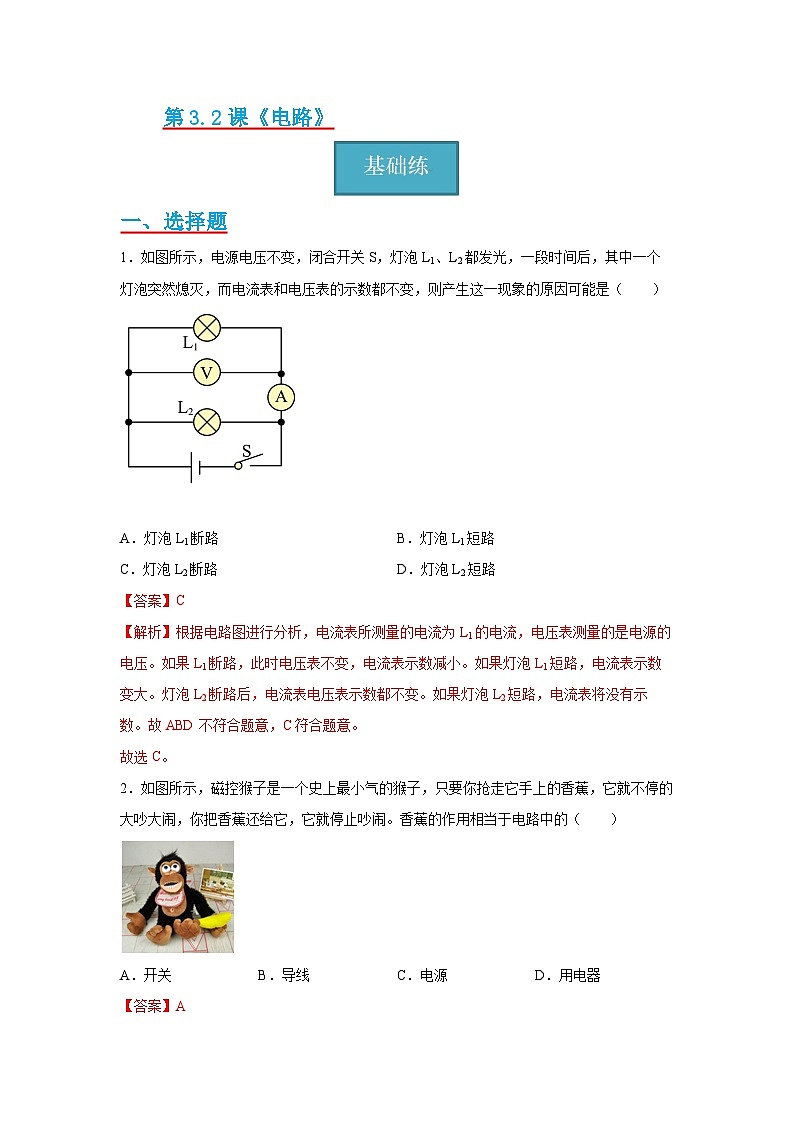

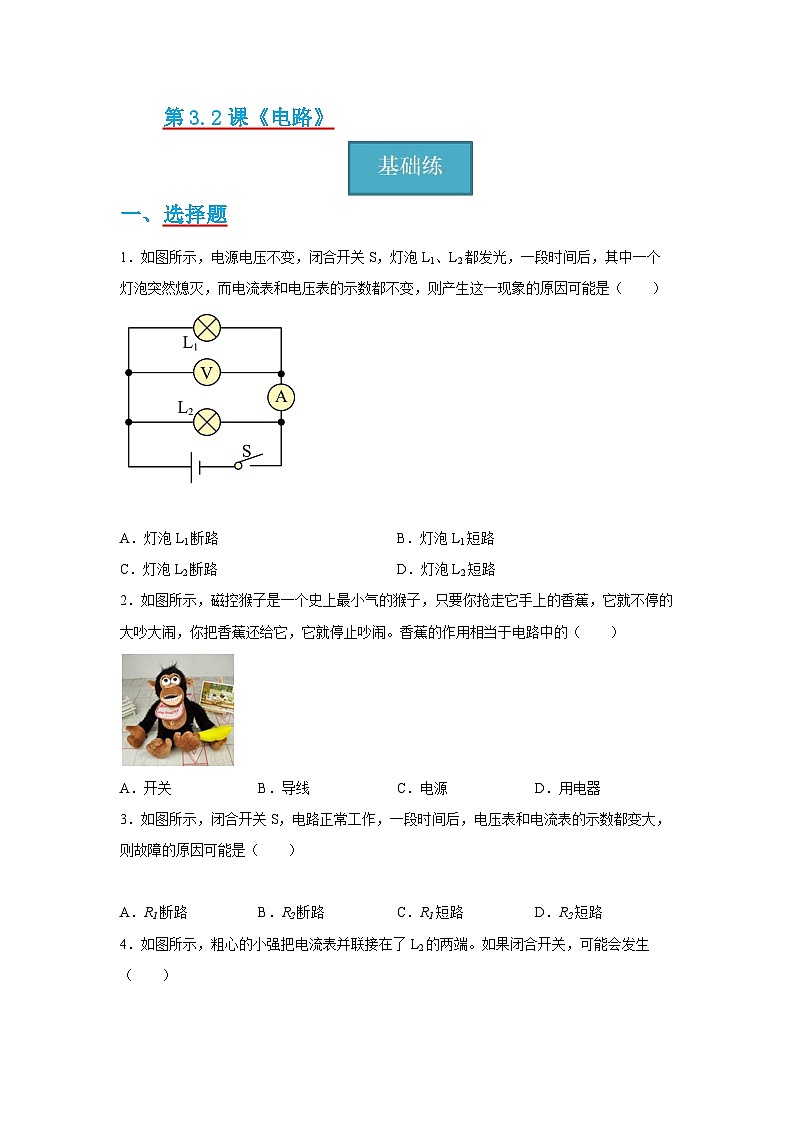

1．如图所示，电源电压不变，闭合开关S，灯泡L1、L2都发光，一段时间后，其中一个灯泡突然熄灭，而电流表和电压表的示数都不变，则产生这一现象的原因可能是（ ）
A．灯泡L1断路B．灯泡L1短路
C．灯泡L2断路D．灯泡L2短路
【答案】C
【解析】根据电路图进行分析，电流表所测量的电流为L1的电流，电压表测量的是电源的电压。如果L1断路，此时电压表不变，电流表示数减小。如果灯泡L1短路，电流表示数变大。灯泡L2断路后，电流表电压表示数都不变。如果灯泡L2短路，电流表将没有示数。故ABD不符合题意，C符合题意。
故选C。
2．如图所示，磁控猴子是一个史上最小气的猴子，只要你抢走它手上的香蕉，它就不停的大吵大闹，你把香蕉还给它，它就停止吵闹。香蕉的作用相当于电路中的（ ）
A．开关B．导线C．电源D．用电器
【答案】A
【解析】我们把磁控猴子当作用电器，当抢走它手上的香蕉，磁控猴子内部的电器就工作，于是它就不停的大吵大闹，所以相当于闭合开关，电路处于通路状态；如果把香蕉还给它，就相当于断开开关，电路处于断路状态，它就停止吵闹，所以香蕉的作用相当于电路中的开关，故A符合题意，BCD不符合题意。
故选A。

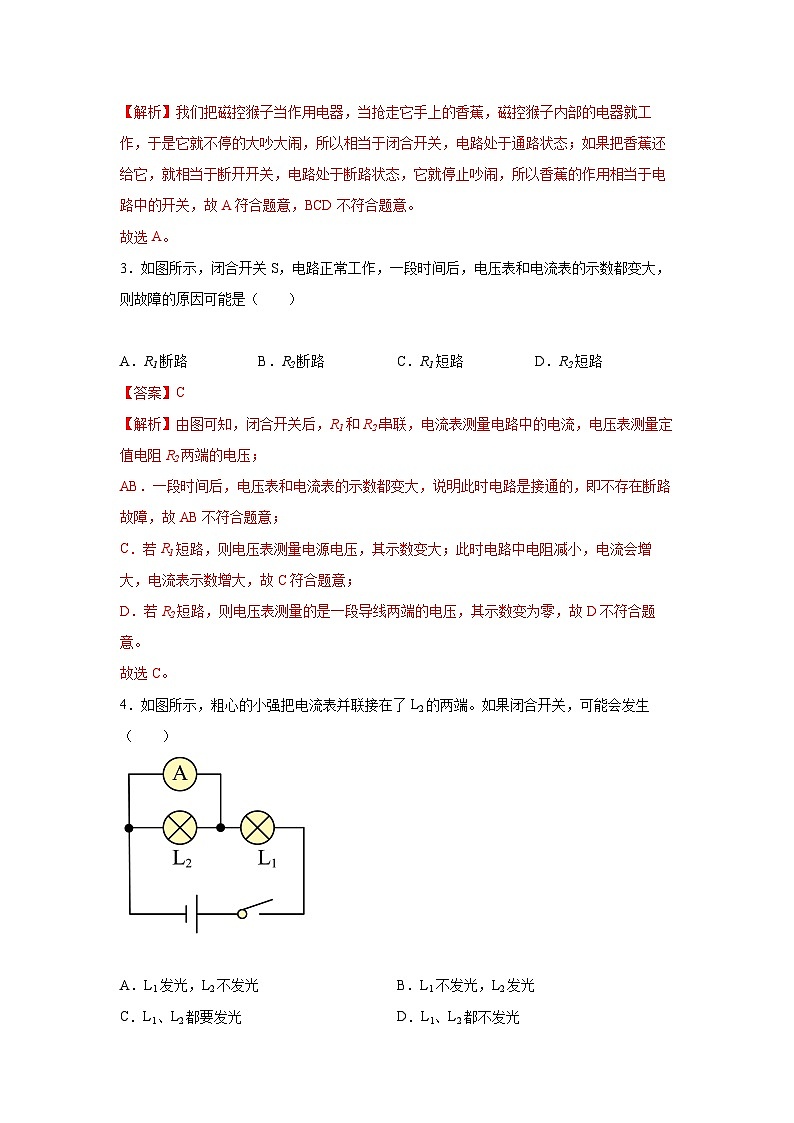

3．如图所示，闭合开关S，电路正常工作，一段时间后，电压表和电流表的示数都变大，则故障的原因可能是（ ）
A．R1断路B．R2断路C．R1短路D．R2短路
【答案】C
【解析】由图可知，闭合开关后，R1和R2串联，电流表测量电路中的电流，电压表测量定值电阻R2两端的电压；
AB．一段时间后，电压表和电流表的示数都变大，说明此时电路是接通的，即不存在断路故障，故AB不符合题意；
C．若R1短路，则电压表测量电源电压，其示数变大；此时电路中电阻减小，电流会增大，电流表示数增大，故C符合题意；
D．若R2短路，则电压表测量的是一段导线两端的电压，其示数变为零，故D不符合题意。
故选C。

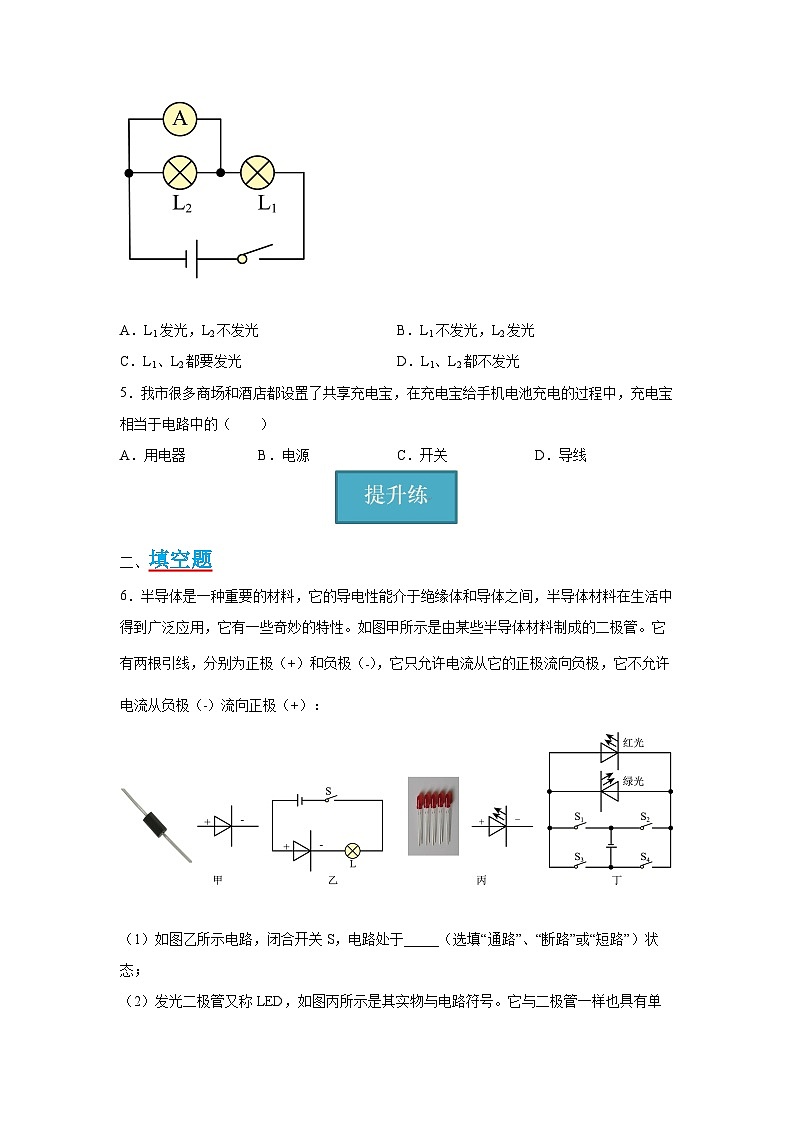

4．如图所示，粗心的小强把电流表并联接在了L2的两端。如果闭合开关，可能会发生（ ）
A．L1发光，L2不发光B．L1不发光，L2发光
C．L1、L2都要发光D．L1、L2都不发光
【答案】A
【解析】如图所示，电流表并联在电灯L2两端，将电灯L2短路，L2不会发光；电流表与灯L1串联接入电路，电源不会短路，灯L1发光，故BCD不符合题意，A符合题意。
故选A。
5．我市很多商场和酒店都设置了共享充电宝，在充电宝给手机电池充电的过程中，充电宝相当于电路中的（ ）
A．用电器B．电源C．开关D．导线
【答案】B
【解析】在充电宝给手机电池充电的过程中，将电能转化为手机电池的化学能，在电路中手机电池消耗电能相当于用电器，而充电宝提供了电能相当于电源，故B符合题意， ACD不符合题意。
故选B。
填空题
6．半导体是一种重要的材料，它的导电性能介于绝缘体和导体之间，半导体材料在生活中得到广泛应用，它有一些奇妙的特性。如图甲所示是由某些半导体材料制成的二极管。它有两根引线，分别为正极（+）和负极（﹣），它只允许电流从它的正极流向负极，它不允许电流从负极（﹣）流向正极（+）：
（1）如图乙所示电路，闭合开关S，电路处于_____（选填“通路”、“断路”或“短路”）状态；
（2）发光二极管又称LED，如图丙所示是其实物与电路符号。它与二极管一样也具有单向导电性，当给LED加上合适的正向电压后，不同型号的LED能发出不同颜色的光，如果加上反向电压，则不能发光。如图丁所示电路中要使绿光LED发光，关于开关的状态，下列说法正确的是_____（选填正确选项前的字母）。
A．S1、S4闭合，S2、S3断开
B．S2、S3闭合，S1、S4断开
C．S1、S2闭合，S3、S4断开
D．S3、S4闭合，S1、S2断开
【答案】 通路 A
【解析】（1）[1]由图乙所示电路可知，闭合开关S，电源外部电流方向从电源正极流出经二极管“+”流入，“﹣”流出，所以电路为通路。
（2）[2]A．由电路图可知，S1、S4闭合，S2、S3断开，电流从绿灯二极管“+”流入回到负极，形成通路，故A正确；
B．由电路图可知，S2、S3闭合，S1、S4断开，电流从红灯二极管“+”流入回到负极，形成通路，因此红灯亮，绿灯不亮，故B错误；
C．由电路图可知，S1、S2闭合，S3、S4断开，电路处断开状态，故C错误；
D．由电路图可知，S3、S4闭合，S1、S2断开，电路处断开状态，故D错误。
故选A。
7．指纹识别解锁是目前较为流行的手机解锁方式。如图甲所示，手指轻轻触碰感应区，识别出正确的指纹后手机自动开锁，则感应区相当于手机电路中的______，如图乙所示，充电宝给手机充电过程中，手机电池相当于______（选填“电源”或“用电器”）。
【答案】 开关 用电器
【解析】[1][2]手指轻轻触碰感应区，识别出正确的指纹后手机自动开锁，此时手机屏幕电路连通，因此感应区相当于电路中的开关，对手机起控制作用。一个完整的电路由电源、导线、开关和用电器组成，在给手机电池充电的过程中，电能转化为电池的化学能，在电路中手机电池消耗电能，手机电池相当于用电器。
8．如图甲所示，充电宝在给手机电池充电，此时充电宝相当于电路中的______，手机的电池相当于______；图乙所示的电路中各元件完好，此时电路所处的状态是______。
【答案】 电源 用电器 电源短路
【解析】[1][2]如图甲所示，在给手机电池充电的过程中，电能转化为电池的化学能，在电路中手机电池消耗电能，所以手机电池相当于用电器,充电宝提供电能相当于是电源。[3]如图乙所示，此时开关S闭合，电源的正负极被导线直接相连，发生电源短路现象。
9．如图甲所示，一个充电宝正在给手机电池充电，此时充电宝相当于电路的 ___________；手机的电池相当于 ___________；如图乙为宾馆房间的取电房卡，将房卡插入槽中，房间内的用电器才能使用，房卡的作用相当于电路元件中的 ___________；图丙所示的电路中各元件完好，此时电路所处的状态是 ___________。
【答案】电源 用电器 开关 电源短路
【解析】[1][2]在给手机电池充电的过程中，电能转化为电池的化学能，在电路中充电宝提供电能，手机电池消耗电能，所以手机电池相当于用电器，充电宝相当于是电源。
[3]房卡可以控制用电器的工作，不插入插槽中，所有房间内的用电器都不工作，所以房卡相当家庭电路的开关。
[4]如图丙所示，当开关闭合时，电源的两端被导线相连，发生电源短路现象。
10．恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，起爆前定时开关S是闭合的，当设定起爆时间一到，定时开关S会自动断开。为使引爆装置停止工作，拆弹专家应在图中___________（填“a”或“b”）处剪断导线。拆除前起爆器上___________（填“有”或“没有”）电流通过。
【答案】 a 没有
【解析】[1][2]由图可知，此时起爆器被导线b短路，没有电流通过起爆器，所以起爆器不工作；当设定起爆时间一到，定时开关断开，有电流通过引爆装置而发生爆炸；如果剪断a处导线，则电路处于断路状态，爆炸装置不工作。
三、实验与探究题
11．（1）在做“探究水的沸腾”实验中，水沸腾时温度计的示数如图所示，则此时水的温度是___________℃，说明当地气压比标准大气压___________（选填高或低）；从烧杯口冒出的缕缕“白气”是烧杯中的水先汽化后___________形成的。
（2）我们学习了最简单的电路，用导线将电源，开关，用电器（灯泡）连接组成，请在方框内画出最简单的电路图。( )
【答案】 91 低 液化
【解析】（1）[1]由图可知，此温度计的分度值为1℃，其示数为91℃。
[2]温度计示数为91℃，根据1个标准大气压下，水的沸点为100℃可得，当地气压比标准大气压低。
[3]从烧杯口冒出的缕缕“白气”，先是烧杯中的水由液态转为气态，这属于汽化过程，再由热的水蒸气液化而形成的小水珠，之后形成的“白气”。
（2）[4]最简单的电路是由电源、用电器、开关和导线四部分组成的，如下图所示
12．如图甲所示，某实验小组的同学连接好电路之后，闭合开关，发现灯泡不亮，于是，小文用一根导线检查故障所在：
①闭合开关，将导线短暂连在a、b之间，发现灯不亮；
②闭合开关，将导线短暂连在b、c间，灯仍不亮；
③闭合开关，将导线短暂连在c、d间，灯亮了；
（1）上述操作中有一步是没有意义的，这个操作是______（选填①、②、③）
（2）根据以上操作分析：电路故障出现在______（填元件名称），故障是______。
（3）同组的小明认为用乙图所示的灯泡同样可以检测出故障，且比用导线检测好，理由是______。
【答案】 ① 开关 开关接触不良 见解析
【解析】（1）[1]闭合开关，闭合开关，将导线短暂连在a、b之间，会造成电源短路，烧坏电源，该操作没有意义。
（2）[2][3]闭合开关，将导线连在c、d间，灯亮了说明电路故障可能是开关接触不良。
（3）[4]用乙图所示的灯泡连在a、b之间进行检测，不会造成电源短路，比用导线检测好。
