初中物理教科版九年级上册3 电路的连接优秀当堂达标检测题

这是一份初中物理教科版九年级上册3 电路的连接优秀当堂达标检测题，文件包含分层练习教科版初中物理九年级上册33节《电路的连接》同步练习分层练习原卷版docx、分层练习教科版初中物理九年级上册33节《电路的连接》同步练习分层练习解析版docx等2份试卷配套教学资源，其中试卷共12页， 欢迎下载使用。

选择题

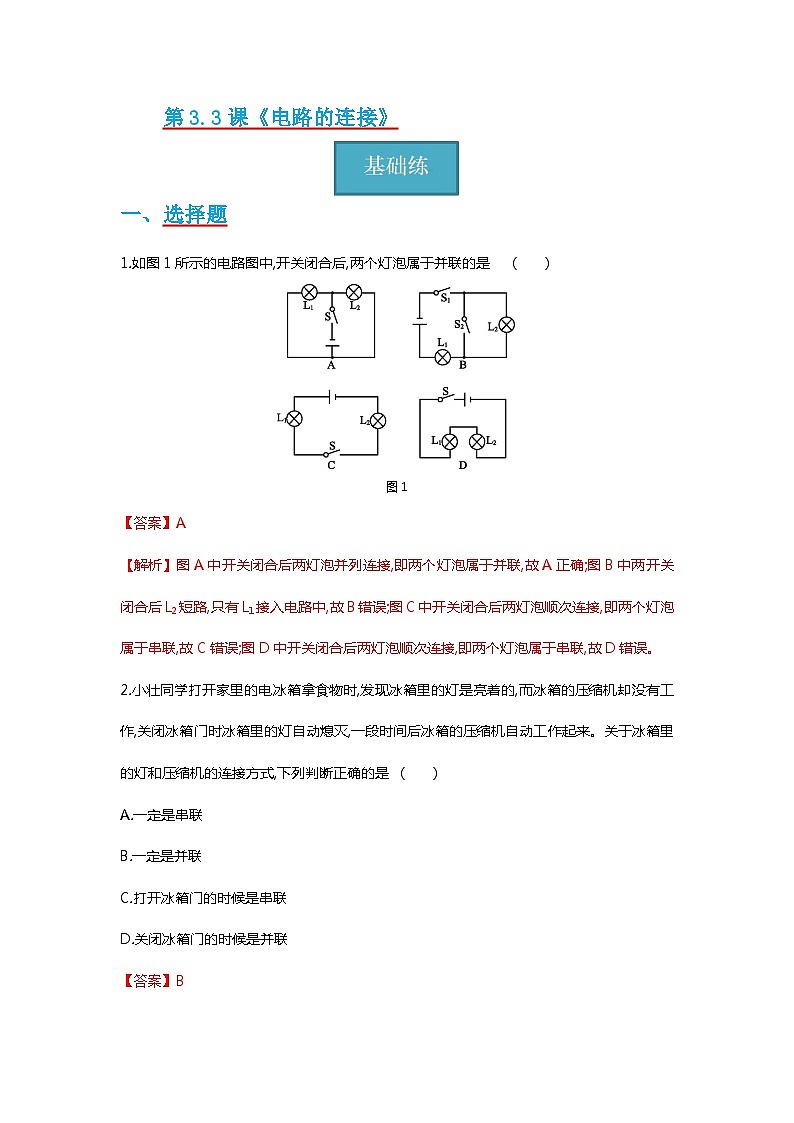

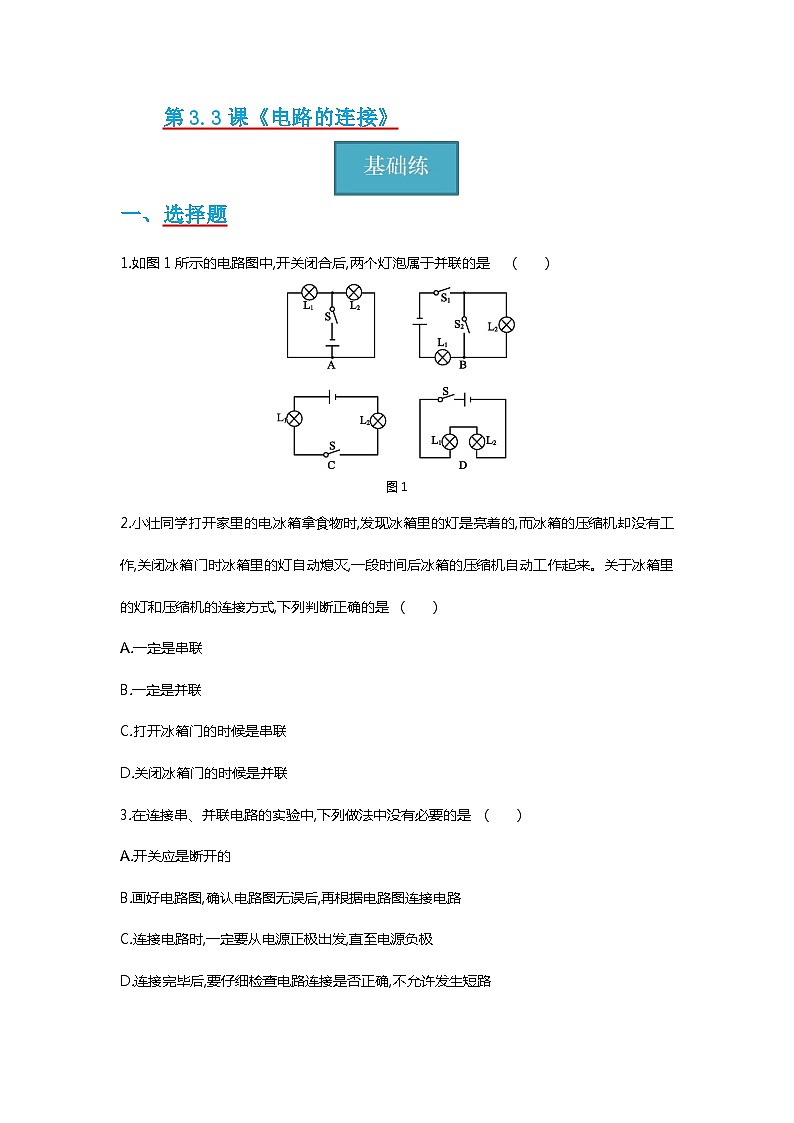

1.如图1所示的电路图中,开关闭合后,两个灯泡属于并联的是( )
图1
【答案】A
【解析】图A中开关闭合后两灯泡并列连接,即两个灯泡属于并联,故A正确;图B中两开关闭合后L2短路,只有L1接入电路中,故B错误;图C中开关闭合后两灯泡顺次连接,即两个灯泡属于串联,故C错误;图D中开关闭合后两灯泡顺次连接,即两个灯泡属于串联,故D错误。
2.小壮同学打开家里的电冰箱拿食物时,发现冰箱里的灯是亮着的,而冰箱的压缩机却没有工作,关闭冰箱门时冰箱里的灯自动熄灭,一段时间后冰箱的压缩机自动工作起来。关于冰箱里的灯和压缩机的连接方式,下列判断正确的是( )
A.一定是串联
B.一定是并联
C.打开冰箱门的时候是串联
D.关闭冰箱门的时候是并联
【答案】B

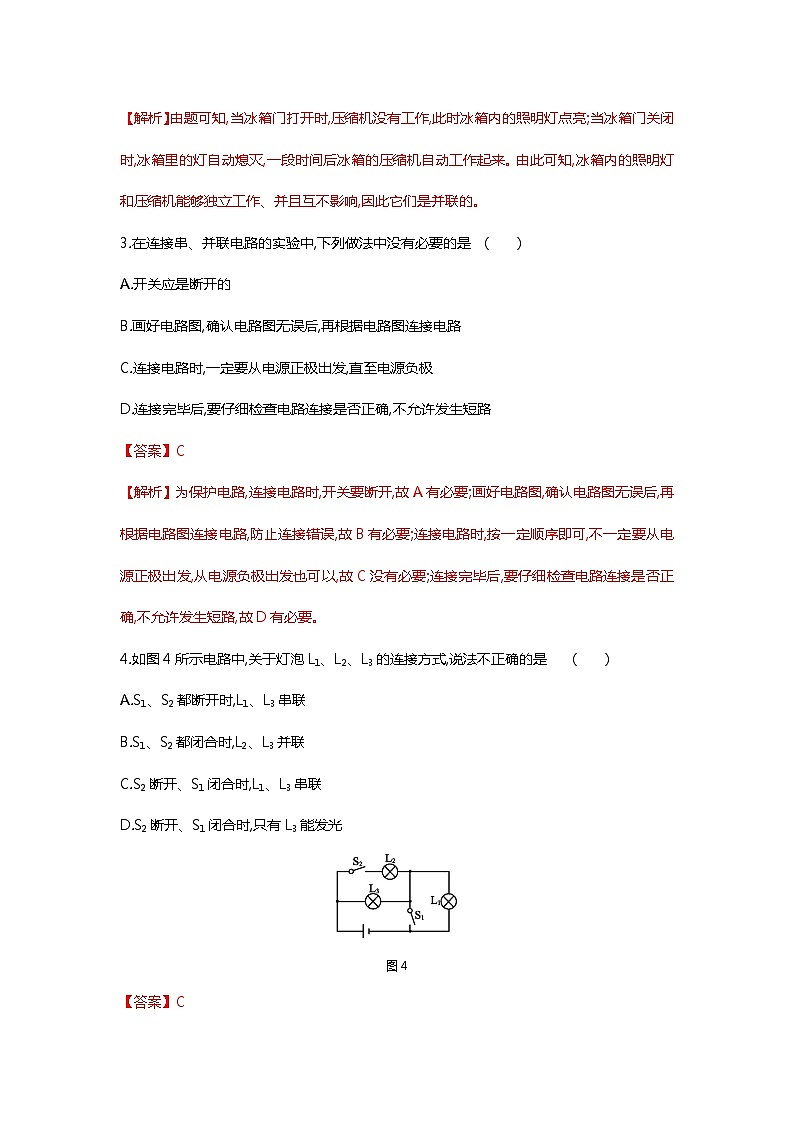

【解析】由题可知,当冰箱门打开时,压缩机没有工作,此时冰箱内的照明灯点亮;当冰箱门关闭时,冰箱里的灯自动熄灭,一段时间后冰箱的压缩机自动工作起来。由此可知,冰箱内的照明灯和压缩机能够独立工作、并且互不影响,因此它们是并联的。
3.在连接串、并联电路的实验中,下列做法中没有必要的是( )
A.开关应是断开的
B.画好电路图,确认电路图无误后,再根据电路图连接电路
C.连接电路时,一定要从电源正极出发,直至电源负极
D.连接完毕后,要仔细检查电路连接是否正确,不允许发生短路
【答案】C
【解析】为保护电路,连接电路时,开关要断开,故A有必要;画好电路图,确认电路图无误后,再根据电路图连接电路,防止连接错误,故B有必要;连接电路时,按一定顺序即可,不一定要从电源正极出发,从电源负极出发也可以,故C没有必要;连接完毕后,要仔细检查电路连接是否正确,不允许发生短路,故D有必要。

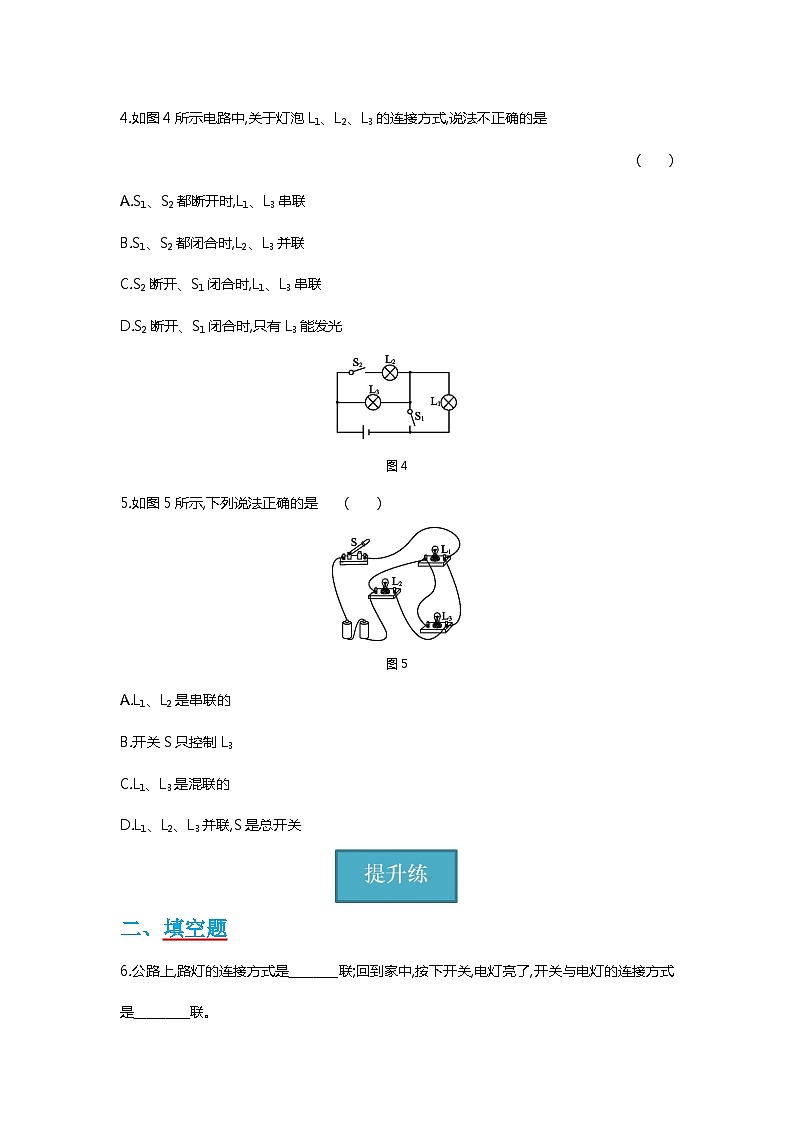

4.如图4所示电路中,关于灯泡L1、L2、L3的连接方式,说法不正确的是 ( )
A.S1、S2都断开时,L1、L3串联
B.S1、S2都闭合时,L2、L3并联
C.S2断开、S1闭合时,L1、L3串联
D.S2断开、S1闭合时,只有L3能发光
图4
【答案】C

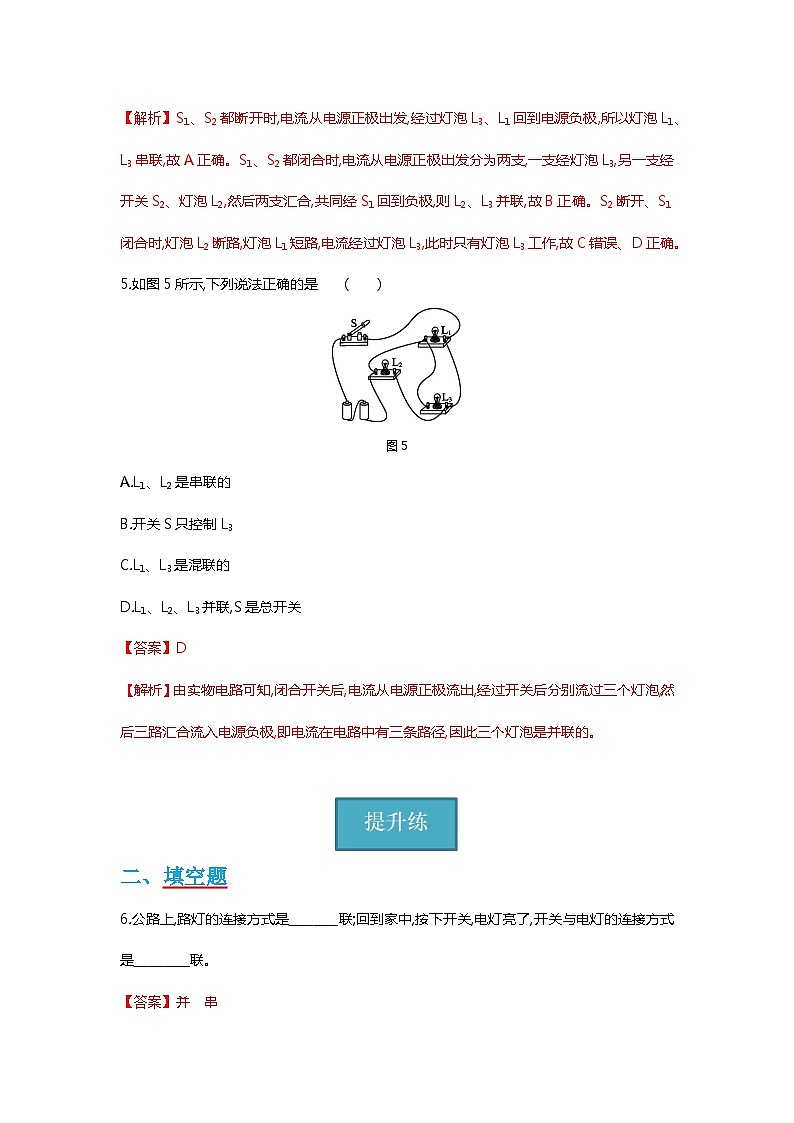

【解析】S1、S2都断开时,电流从电源正极出发,经过灯泡L3、L1回到电源负极,所以灯泡L1、L3串联,故A正确。S1、S2都闭合时,电流从电源正极出发分为两支,一支经灯泡L3,另一支经开关S2、灯泡L2,然后两支汇合,共同经S1回到负极,则L2、L3并联,故B正确。S2断开、S1闭合时,灯泡L2断路,灯泡L1短路,电流经过灯泡L3,此时只有灯泡L3工作,故C错误、D正确。
5.如图5所示,下列说法正确的是( )
图5
A.L1、L2是串联的
B.开关S只控制L3
C.L1、L3是混联的
D.L1、L2、L3并联,S是总开关
【答案】D
【解析】由实物电路可知,闭合开关后,电流从电源正极流出,经过开关后分别流过三个灯泡,然后三路汇合流入电源负极,即电流在电路中有三条路径,因此三个灯泡是并联的。
填空题
6.公路上,路灯的连接方式是________联;回到家中,按下开关,电灯亮了,开关与电灯的连接方式是_________联。
【答案】并 串
【解析】(1)公路两旁的路灯虽然一起亮、一起灭,但一盏灯不亮,其他的灯泡还能工作,说明彼此互不影响,所以是并联的。
家中的电灯与控制它的开关是串联的,这样开关对电灯才能起到控制作用。
7.如图7所示,如果要使灯L1、L2串联,则应闭合开关_________;如果要使灯L1、L2并联,则应闭合开关_________。
图7
【答案】S3 S1、S2
【解析】(1)当闭合开关S3,断开S1、S2时,电流从电源正极出发后依次经过两个灯泡,电流只有一条路径,L1、L2是串联的。
(2)当闭合开关S1、S2,断开S3时,电流从电源正极出发后分为两支,分别流经两个灯泡,最后共同回到电源的负极,L1、L2是并联的。
8.如图8所示电路,当开关均断开时,能亮的灯是_________;当开关都闭合时,能亮的灯是_________。
图8
【答案】L1、L3 L2、L3
【解析】根据电路图可知,当开关均断开时,电流从电源正极依次经过L1、L3回到电源负极,因此能亮的灯是L1、L3,它们串联连接;当开关都闭合时,电流从电源正极出发,经过S2后分支,一路经过L2,另一路经过L3,然后两路汇合回到电源负极,因此能亮的灯是L2、L3,它们并联连接。9.如图9所示是小壮同学连接的实物电路。在该实物电路中,开关S1位于_________(选填“干路”或“支路”)上;将开关S1、S2均闭合后,若小灯泡L2突然因为灯丝烧断而熄灭,则小灯泡L1_________(选填“能”或“不能”)继续发光,因为它们此时在电路中的关系为_________。
图9
【答案】干路 能 并联
【解析】该电路中,两灯并联,S2在L2支路上,S1在干路上,将开关S1、S2均闭合后,若小灯泡L2突然因为其本身的某种原因而熄灭,根据并联电路的特点:一个支路的用电器工作与否不影响另一支路用电器的工作,可知小灯泡L1能继续发光。
三、实验与探究题
10.根据如图10甲所示电路图,用笔画线代替导线将图乙中实物图连接完整。
图10
【答案】如图所示
图10
11.按照图11甲所示的电路图,将图乙中各元件连接起来。(用笔画线表示导线,导线不能交叉)
图11
【答案】如图所示
图11
