初中物理教科版九年级上册2 电压：电流产生的原因优秀达标测试

这是一份初中物理教科版九年级上册2 电压：电流产生的原因优秀达标测试，文件包含分层练习教科版初中物理九年级上册42节《电压电流产生的原因》同步练习分层练习原卷版docx、分层练习教科版初中物理九年级上册42节《电压电流产生的原因》同步练习分层练习解析版docx等2份试卷配套教学资源，其中试卷共9页， 欢迎下载使用。

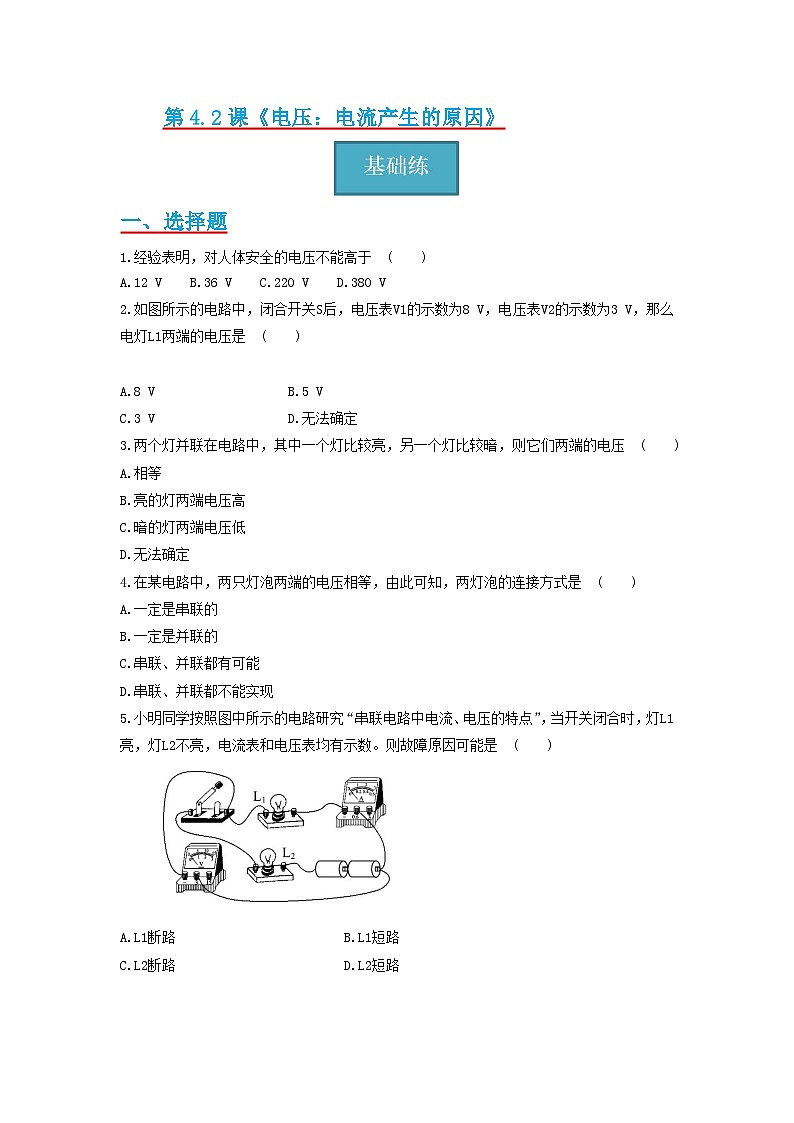

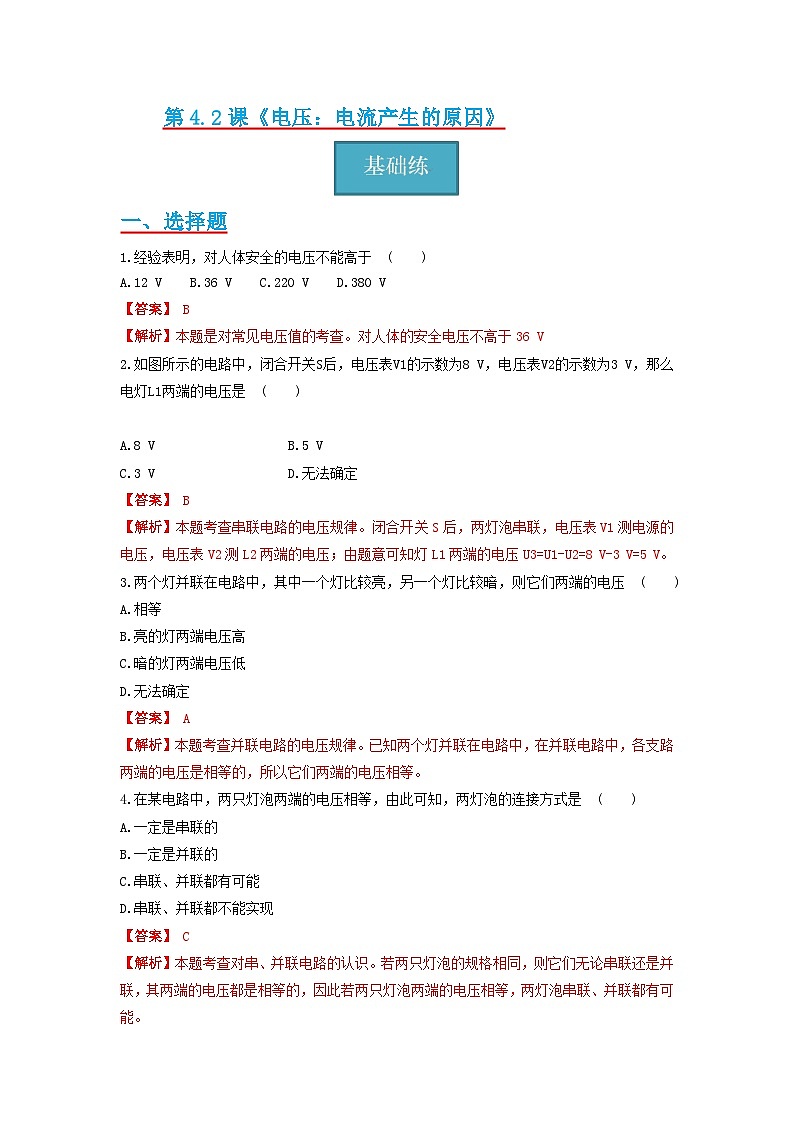

一、选择题
1.经验表明，对人体安全的电压不能高于 ( )
A.12 V B.36 V C.220 V D.380 V
2.如图所示的电路中，闭合开关S后，电压表V1的示数为8 V，电压表V2的示数为3 V，那么电灯L1两端的电压是 ( )
A.8 V B.5 V
C.3 VD.无法确定
3.两个灯并联在电路中，其中一个灯比较亮，另一个灯比较暗，则它们两端的电压 ( )
A.相等
B.亮的灯两端电压高
C.暗的灯两端电压低
D.无法确定
4.在某电路中，两只灯泡两端的电压相等，由此可知，两灯泡的连接方式是 ( )
A.一定是串联的
B.一定是并联的
C.串联、并联都有可能
D.串联、并联都不能实现

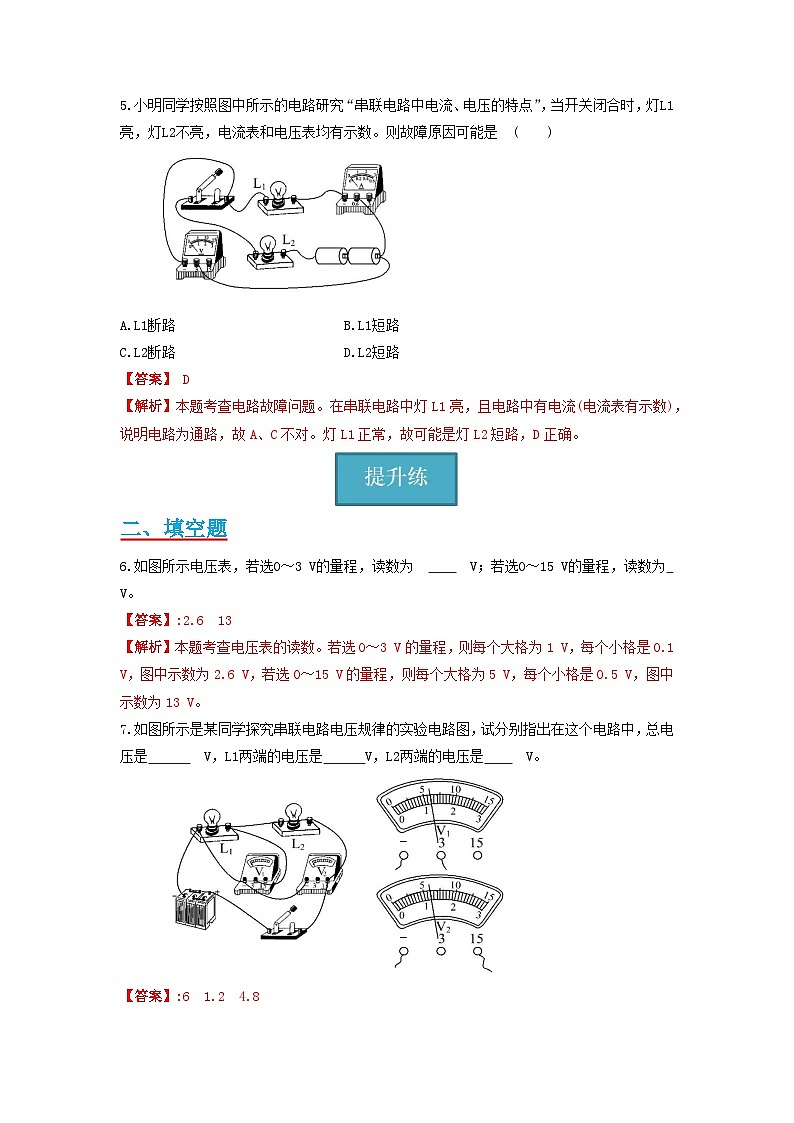

5.小明同学按照图中所示的电路研究“串联电路中电流、电压的特点”，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有示数。则故障原因可能是 ( )
A.L1断路B.L1短路
C.L2断路D.L2短路
二、填空题

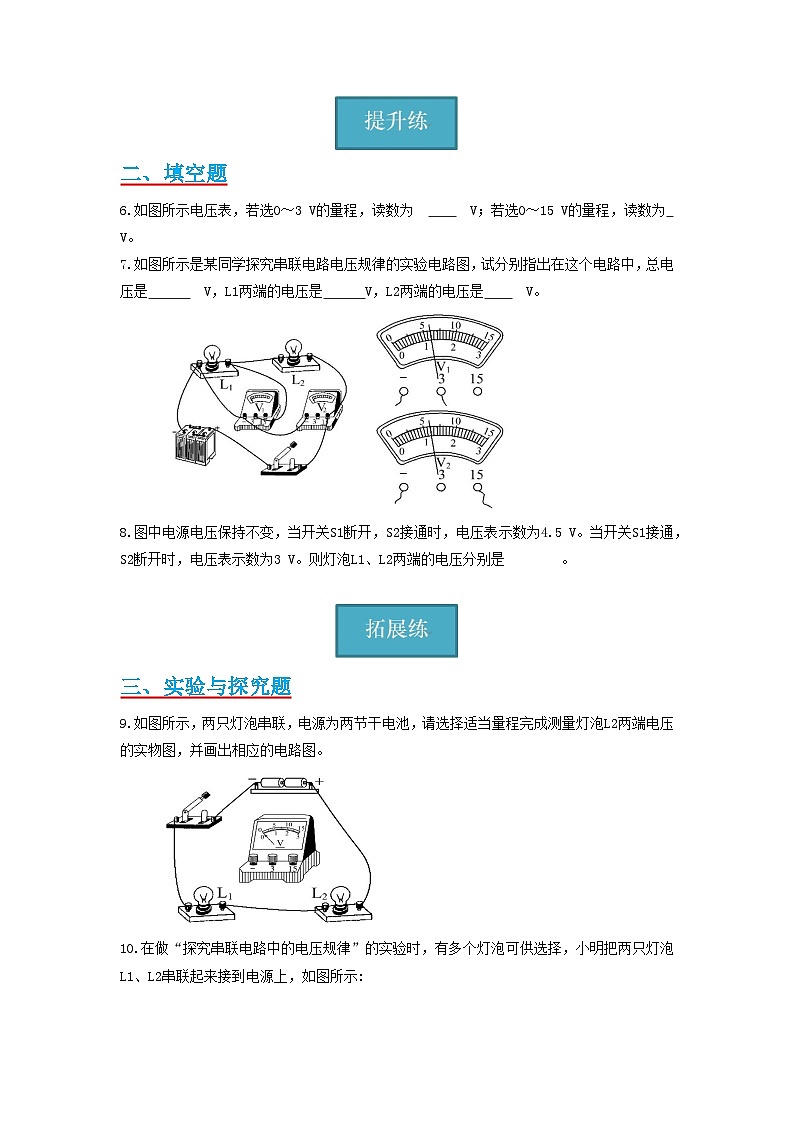

6.如图所示电压表，若选0～3 V的量程，读数为 V；若选0～15 V的量程，读数为 V。
7.如图所示是某同学探究串联电路电压规律的实验电路图，试分别指出在这个电路中，总电压是 V，L1两端的电压是 V，L2两端的电压是 V。
8.图中电源电压保持不变，当开关S1断开，S2接通时，电压表示数为4.5 V。当开关S1接通，S2断开时，电压表示数为3 V。则灯泡L1、L2两端的电压分别是 。
三、实验与探究题
9.如图所示，两只灯泡串联，电源为两节干电池，请选择适当量程完成测量灯泡L2两端电压的实物图，并画出相应的电路图。
10.在做“探究串联电路中的电压规律”的实验时，有多个灯泡可供选择，小明把两只灯泡L1、L2串联起来接到电源上，如图所示:
(1)当分别把电压表连在图中A、B两点，B、C两点及A、C两点时，闭合开关后测得的数据是UAB=0，UBC=12 V，UAC=12 V，则故障可能是 。
(2)故障排除后，实验正常进行，通过测量得到了两组实验数据如表:
分析两组实验数据，可得出
实验
次数
A、B间电压
U1/V
B、C间电压
U2/V
A、C间电压
U3/V
1
4
8
12
2
6
6
12
