初中物理教科版九年级上册3 电阻：导体对电流的阻碍作用精品同步练习题

这是一份初中物理教科版九年级上册3 电阻：导体对电流的阻碍作用精品同步练习题，文件包含分层练习教科版初中物理九年级上册43节《电阻导体对电流的阻碍作用》同步练习分层练习原卷版docx、分层练习教科版初中物理九年级上册43节《电阻导体对电流的阻碍作用》同步练习分层练习解析版docx等2份试卷配套教学资源，其中试卷共10页， 欢迎下载使用。

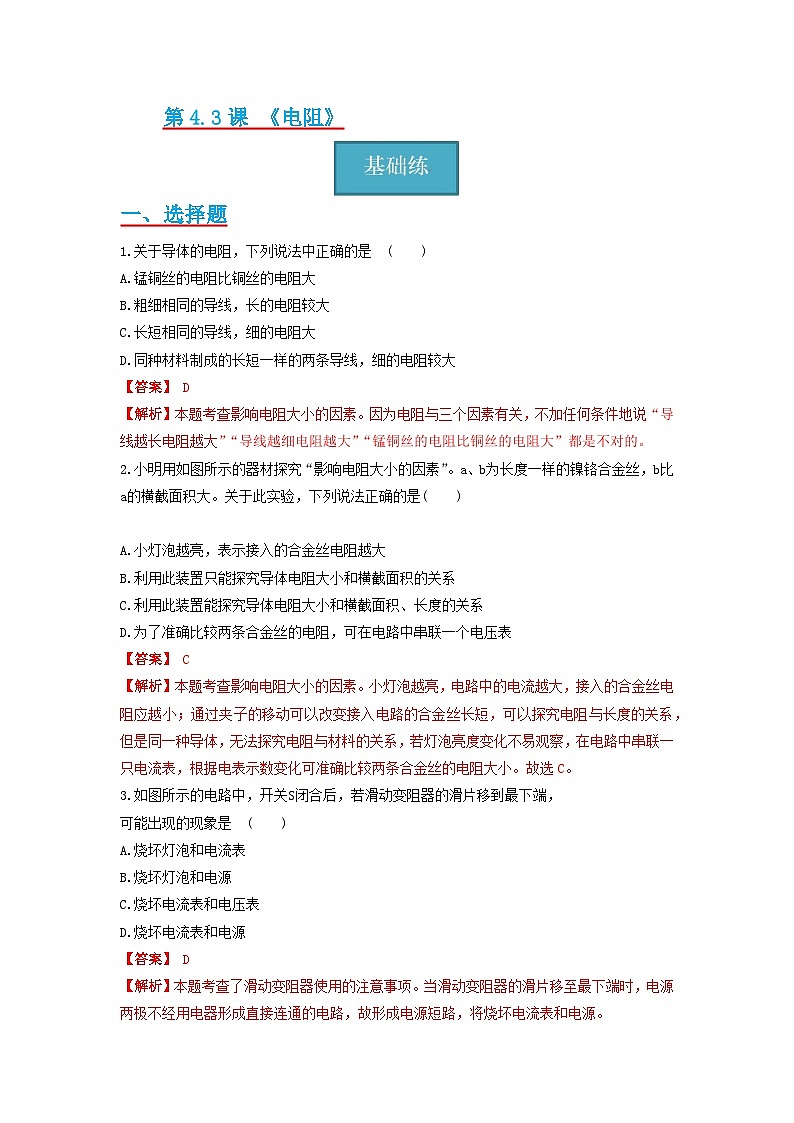

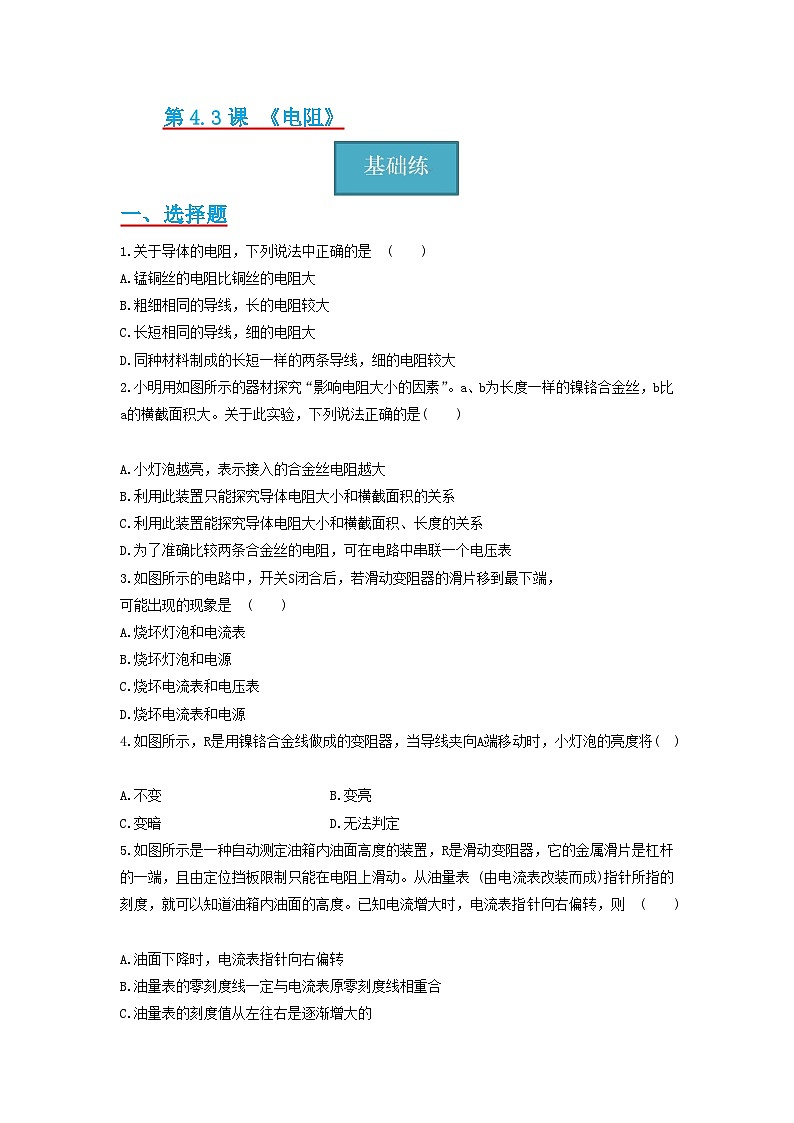

一、选择题
1.关于导体的电阻，下列说法中正确的是 ( )
A.锰铜丝的电阻比铜丝的电阻大
B.粗细相同的导线，长的电阻较大
C.长短相同的导线，细的电阻大
D.同种材料制成的长短一样的两条导线，细的电阻较大
2.小明用如图所示的器材探究“影响电阻大小的因素”。a、b为长度一样的镍铬合金丝，b比a的横截面积大。关于此实验，下列说法正确的是( )
A.小灯泡越亮，表示接入的合金丝电阻越大
B.利用此装置只能探究导体电阻大小和横截面积的关系
C.利用此装置能探究导体电阻大小和横截面积、长度的关系
D.为了准确比较两条合金丝的电阻，可在电路中串联一个电压表
3.如图所示的电路中，开关S闭合后，若滑动变阻器的滑片移到最下端，
可能出现的现象是 ( )
A.烧坏灯泡和电流表
B.烧坏灯泡和电源
C.烧坏电流表和电压表
D.烧坏电流表和电源

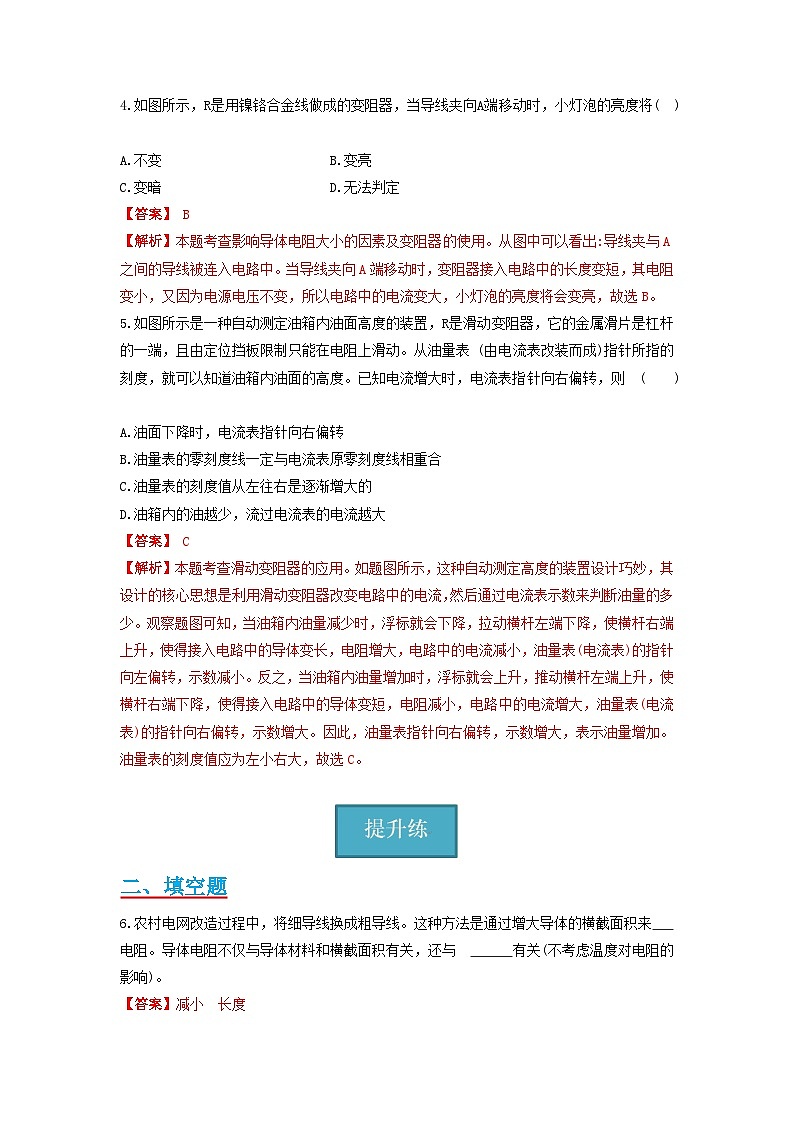

4.如图所示，R是用镍铬合金线做成的变阻器，当导线夹向A端移动时，小灯泡的亮度将( )
A.不变 B.变亮
C.变暗 D.无法判定
5.如图所示是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片是杠杆的一端，且由定位挡板限制只能在电阻上滑动。从油量表 (由电流表改装而成)指针所指的刻度，就可以知道油箱内油面的高度。已知电流增大时，电流表指针向右偏转，则 ( )
A.油面下降时，电流表指针向右偏转
B.油量表的零刻度线一定与电流表原零刻度线相重合
C.油量表的刻度值从左往右是逐渐增大的
D.油箱内的油越少，流过电流表的电流越大

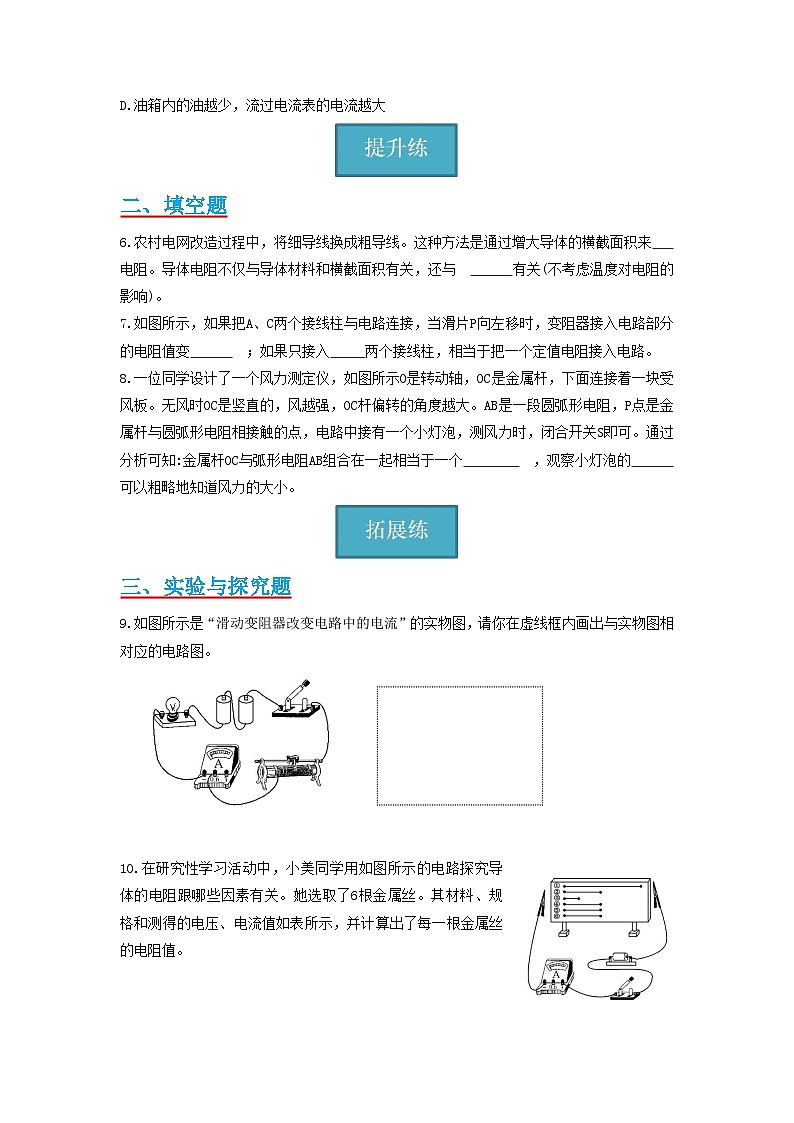

二、填空题
6.农村电网改造过程中，将细导线换成粗导线。这种方法是通过增大导体的横截面积来 电阻。导体电阻不仅与导体材料和横截面积有关，还与 有关(不考虑温度对电阻的影响)。

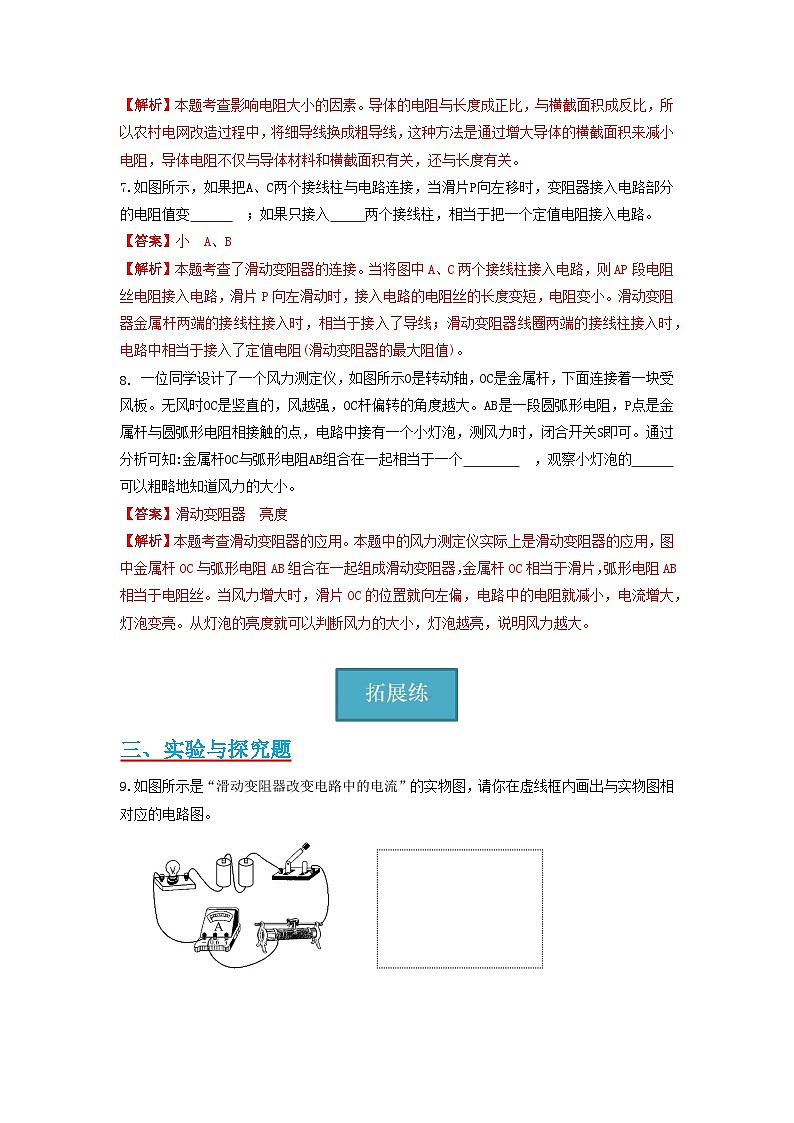

7.如图所示，如果把A、C两个接线柱与电路连接，当滑片P向左移时，变阻器接入电路部分的电阻值变 ；如果只接入 两个接线柱，相当于把一个定值电阻接入电路。
8.一位同学设计了一个风力测定仪，如图所示O是转动轴，OC是金属杆，下面连接着一块受风板。无风时OC是竖直的，风越强，OC杆偏转的角度越大。AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可。通过分析可知:金属杆OC与弧形电阻AB组合在一起相当于一个 ，观察小灯泡的 可以粗略地知道风力的大小。
三、实验与探究题
9.如图所示是“滑动变阻器改变电路中的电流”的实物图，请你在虚线框内画出与实物图相对应的电路图。
10.在研究性学习活动中，小美同学用如图所示的电路探究导体的电阻跟哪些因素有关。她选取了6根金属丝。其材料、规格和测得的电压、电流值如表所示，并计算出了每一根金属丝的电阻值。
(1)请你利用代号为①②③的三组数据，在坐标纸中画出R-L图线。
(2)金属丝代号为 的3根导线是用来探究导体的电阻与横截面积的关系的，金属丝代号为 的2根导线是用来探究导体电阻与材料的关系。
(3)根据表中数据所反映出的规律，可推知代号为⑦的金属丝的电阻值，请将结果填在表中。
金属丝
代号
材料
长度l/m
横截面积
S/mm2
电压/V
电流
/A
电阻值
R/Ω
①
镍铬合金
1.80
1.0
1.5
0.75
2.0
②
镍铬合金
0.90
1.0
1.5
1.5
1.0
③
镍铬合金
0.45
1.0
1.5
3.0
0.5
④
镍铬合金
0.90
2.0
1.5
3.0
0.5
⑤
镍铬合金
0.90
0.5
1.5
0.75
2.0
⑥
锰铜合金
0.90
0.5
1.5
1.9
0.79
⑦
镍铬合金
3.6
0.5
______
