一、选择题

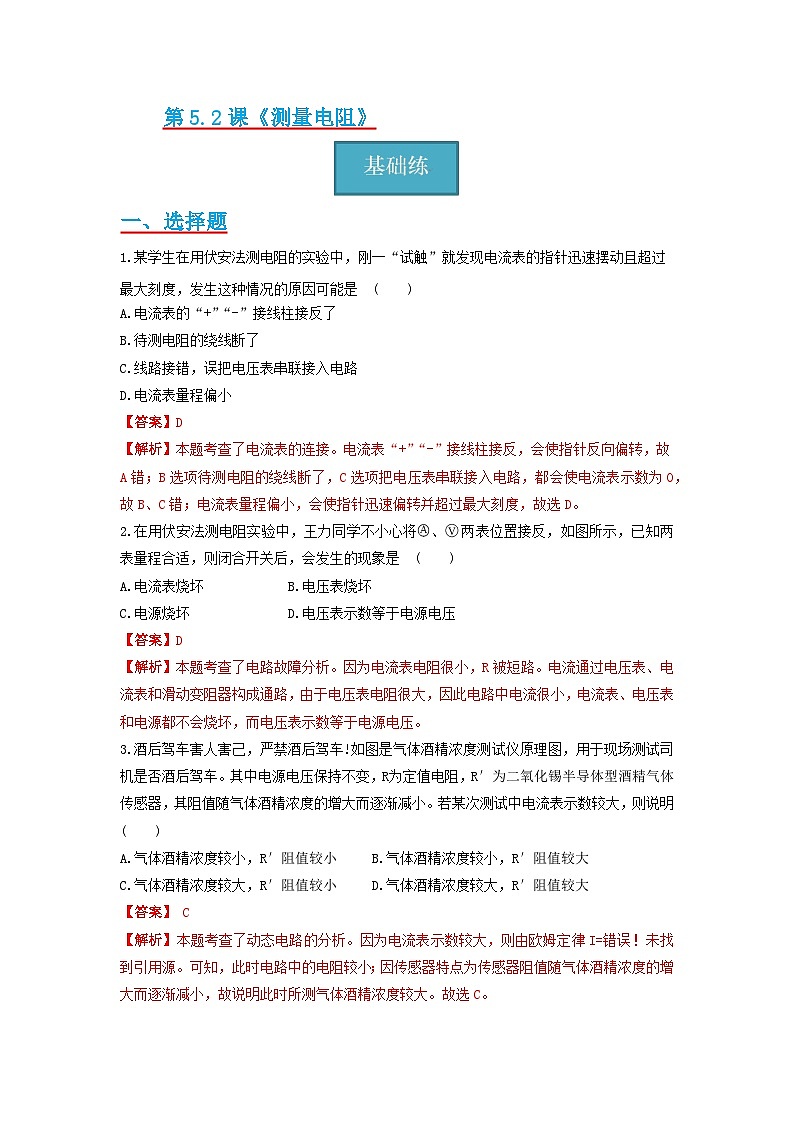

1.某学生在用伏安法测电阻的实验中，刚一“试触”就发现电流表的指针迅速摆动且超过最大刻度，发生这种情况的原因可能是 ( )
A.电流表的“+”“-”接线柱接反了
B.待测电阻的绕线断了
C.线路接错，误把电压表串联接入电路
D.电流表量程偏小
2.在用伏安法测电阻实验中，王力同学不小心将、两表位置接反，如图所示，已知两表量程合适，则闭合开关后，会发生的现象是 ( )
A.电流表烧坏 B.电压表烧坏
C.电源烧坏D.电压表示数等于电源电压
3.酒后驾车害人害己，严禁酒后驾车!如图是气体酒精浓度测试仪原理图，用于现场测试司机是否酒后驾车。其中电源电压保持不变，R为定值电阻，R′为二氧化锡半导体型酒精气体传感器，其阻值随气体酒精浓度的增大而逐渐减小。若某次测试中电流表示数较大，则说明 ( )
A.气体酒精浓度较小，R′阻值较小 B.气体酒精浓度较小，R′阻值较大
C.气体酒精浓度较大，R′阻值较小 D.气体酒精浓度较大，R′阻值较大

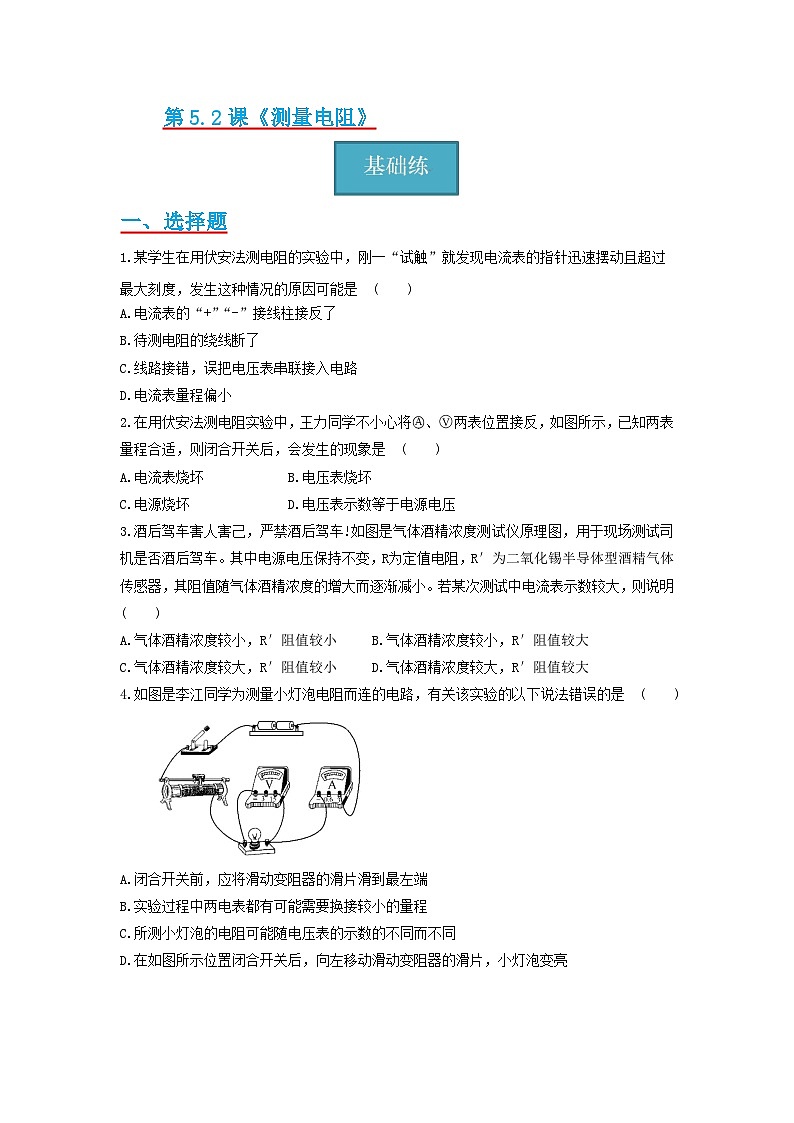

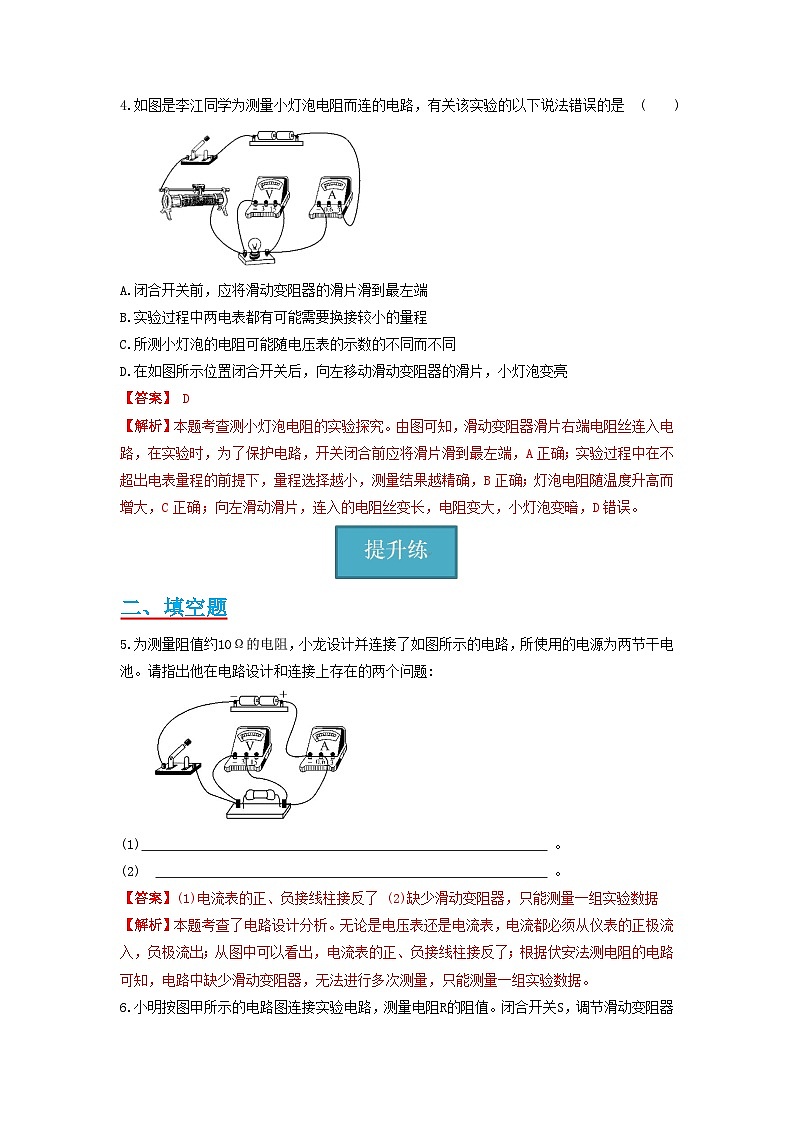

4.如图是李江同学为测量小灯泡电阻而连的电路，有关该实验的以下说法错误的是 ( )
A.闭合开关前，应将滑动变阻器的滑片滑到最左端
B.实验过程中两电表都有可能需要换接较小的量程
C.所测小灯泡的电阻可能随电压表的示数的不同而不同
D.在如图所示位置闭合开关后，向左移动滑动变阻器的滑片，小灯泡变亮
二、填空题

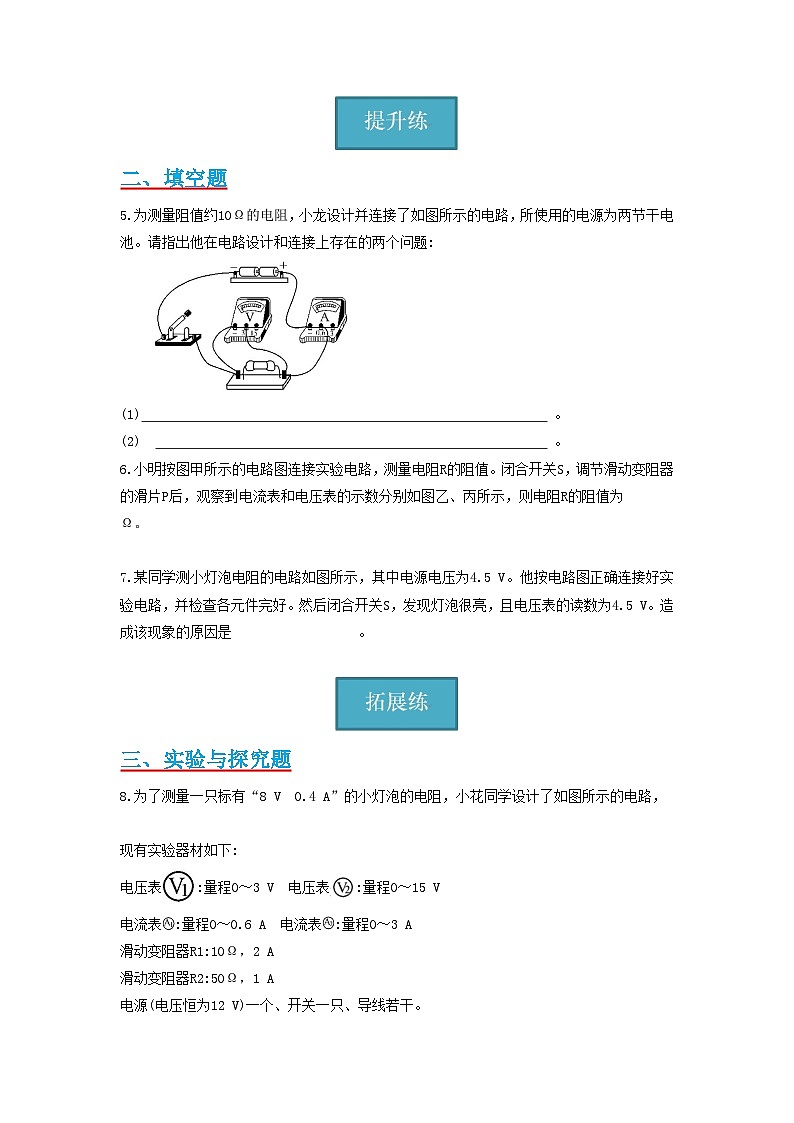

5.为测量阻值约10Ω的电阻，小龙设计并连接了如图所示的电路，所使用的电源为两节干电池。请指出他在电路设计和连接上存在的两个问题:
(1) 。
(2) 。
6.小明按图甲所示的电路图连接实验电路，测量电阻R的阻值。闭合开关S，调节滑动变阻器的滑片P后，观察到电流表和电压表的示数分别如图乙、丙所示，则电阻R的阻值为 Ω。
7.某同学测小灯泡电阻的电路如图所示，其中电源电压为4.5 V。他按电路图正确连接好实验电路，并检查各元件完好。然后闭合开关S，发现灯泡很亮，且电压表的读数为4.5 V。造成该现象的原因是 。
三、实验与探究题
8.为了测量一只标有“8 V 0.4 A”的小灯泡的电阻，小花同学设计了如图所示的电路，
现有实验器材如下:
电压表:量程0～3 V 电压表:量程0～15 V
电流表:量程0～0.6 A 电流表:量程0～3 A
滑动变阻器R1:10Ω，2 A
滑动变阻器R2:50Ω，1 A
电源(电压恒为12 V)一个、开关一只、导线若干。
要安全准确地测量多组数据，需要选择合适的实验器材，其中电压表应选用 (选填“”或“”)；电流表应选用 (选填“”或“”)；滑动变阻器应选用 (选填“R1”或“R2”)。
9.小红做“测量未知电阻Rx的阻值”实验时，所用器材有:电源、未知电阻Rx、电流表、电压表、开关、滑动变阻器各一个、导线若干。
(1)在连接电路的过程中，开关应处于 (选填“断开”或“闭合”)状态。
(2)如图甲所示是小红未连接完的实物图，请你用笔画线代替导线，将图中的电路连接完整。要求:滑动变阻器的滑片向右移动时，它接入电路的阻值变小。
(3)电路连接好后，小红进行实验，记录的数据如表，其中第3次实验时电流表的示数如图乙所示，读数为 A，第3次实验时所测得的电阻值为 Ω。
(4)由实验数据可知，Rx的阻值为 Ω。
实验次数
U/V
I/A
R/Ω
1
3
0.26
11.5
2
2.4
0.2
12
3
2
