选择题

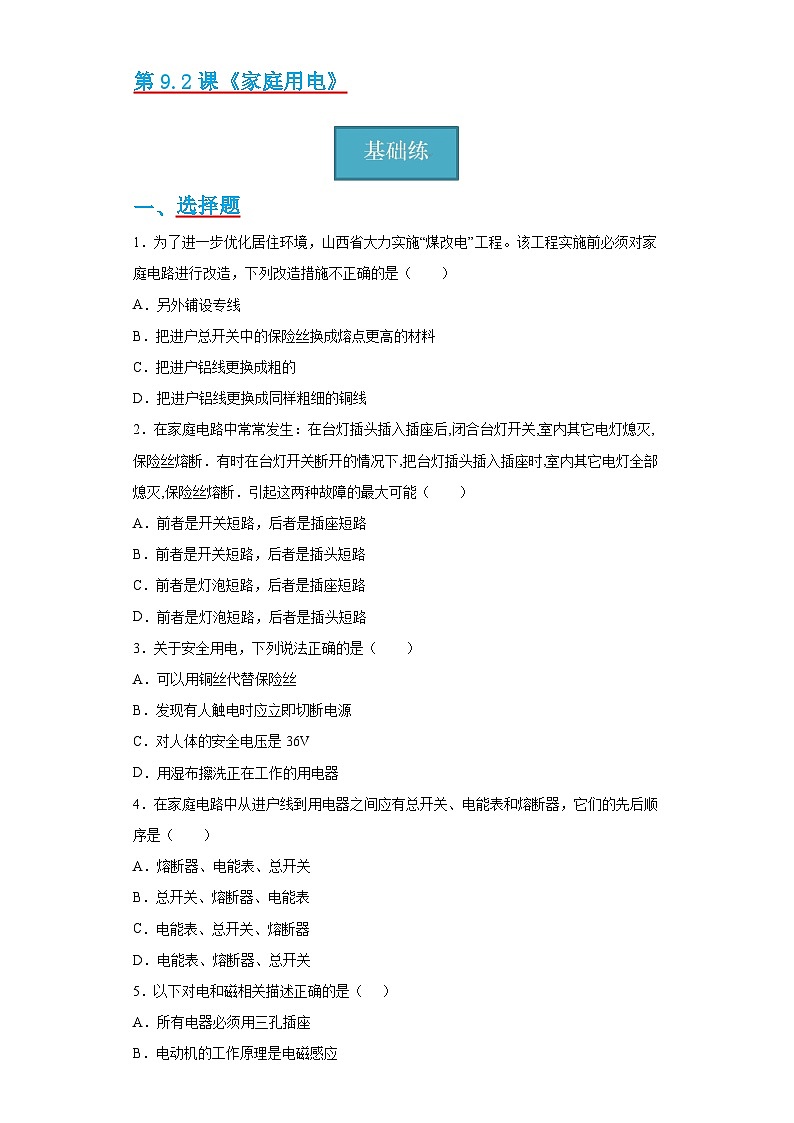

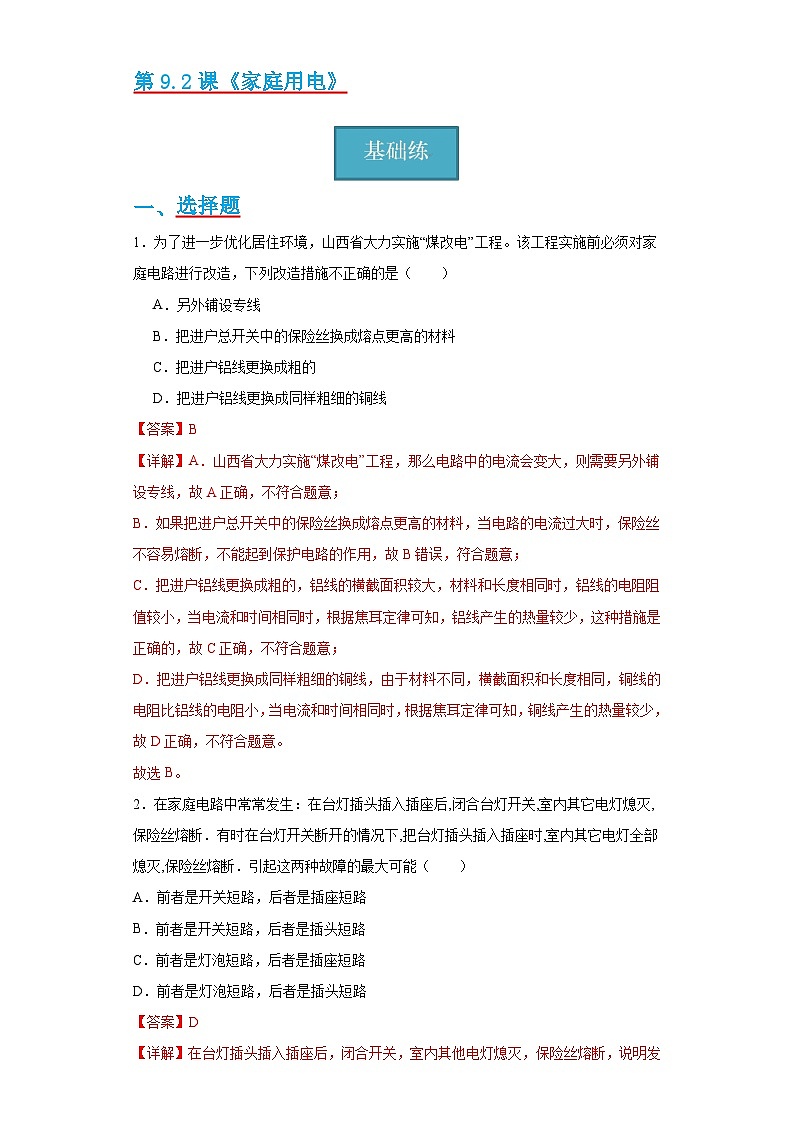

1．为了进一步优化居住环境，山西省大力实施“煤改电”工程。该工程实施前必须对家庭电路进行改造，下列改造措施不正确的是（ ）
A．另外铺设专线
B．把进户总开关中的保险丝换成熔点更高的材料
C．把进户铝线更换成粗的
D．把进户铝线更换成同样粗细的铜线
【答案】B
【详解】A．山西省大力实施“煤改电”工程，那么电路中的电流会变大，则需要另外铺设专线，故A正确，不符合题意；
B．如果把进户总开关中的保险丝换成熔点更高的材料，当电路的电流过大时，保险丝不容易熔断，不能起到保护电路的作用，故B错误，符合题意；
C．把进户铝线更换成粗的，铝线的横截面积较大，材料和长度相同时，铝线的电阻阻值较小，当电流和时间相同时，根据焦耳定律可知，铝线产生的热量较少，这种措施是正确的，故C正确，不符合题意；
D．把进户铝线更换成同样粗细的铜线，由于材料不同，横截面积和长度相同，铜线的电阻比铝线的电阻小，当电流和时间相同时，根据焦耳定律可知，铜线产生的热量较少，故D正确，不符合题意。
故选B。
2．在家庭电路中常常发生：在台灯插头插入插座后,闭合台灯开关,室内其它电灯熄灭,保险丝熔断．有时在台灯开关断开的情况下,把台灯插头插入插座时,室内其它电灯全部熄灭,保险丝熔断．引起这两种故障的最大可能（ ）
A．前者是开关短路，后者是插座短路
B．前者是开关短路，后者是插头短路
C．前者是灯泡短路，后者是插座短路
D．前者是灯泡短路，后者是插头短路
【答案】D
【详解】在台灯插头插入插座后，闭合开关，室内其他电灯熄灭，保险丝熔断，说明发生了短路，应是灯泡短路造成的，若开关短路，只会造成灯常亮，不会造成保险丝熔断；
在台灯开关断开的情况下，把台灯插头插入插座时，室内其他电灯全部熄灭，保险丝熔断，说明是插头短路引起的，若为插座短路，则无论是否插入插头都会造成电路中电流过大，烧断保险丝．
故ABC错误，D正确．
故选D．

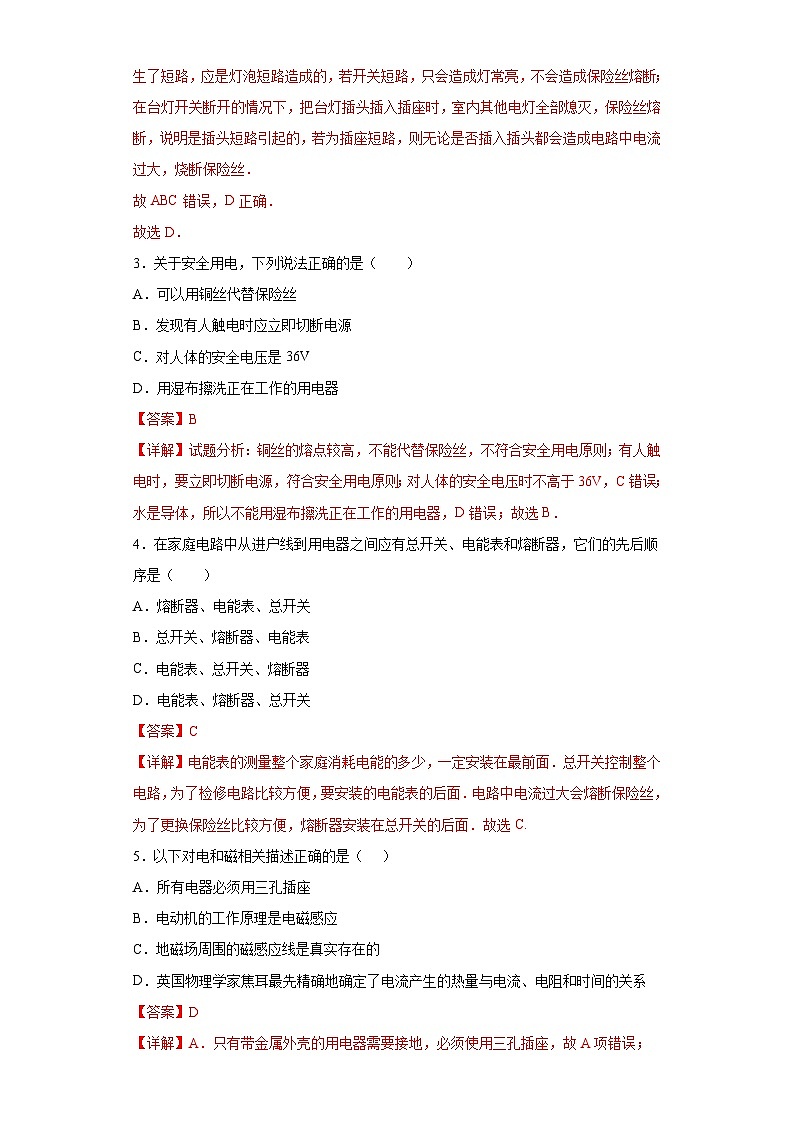

3．关于安全用电，下列说法正确的是（ ）
A．可以用铜丝代替保险丝
B．发现有人触电时应立即切断电源
C．对人体的安全电压是36V
D．用湿布擦洗正在工作的用电器
【答案】B
【详解】试题分析：铜丝的熔点较高，不能代替保险丝，不符合安全用电原则；有人触电时，要立即切断电源，符合安全用电原则；对人体的安全电压时不高于36V，C错误；水是导体，所以不能用湿布擦洗正在工作的用电器，D错误；故选B．
4．在家庭电路中从进户线到用电器之间应有总开关、电能表和熔断器，它们的先后顺序是（ ）
A．熔断器、电能表、总开关
B．总开关、熔断器、电能表
C．电能表、总开关、熔断器
D．电能表、熔断器、总开关
【答案】C
【详解】电能表的测量整个家庭消耗电能的多少，一定安装在最前面．总开关控制整个电路，为了检修电路比较方便，要安装的电能表的后面．电路中电流过大会熔断保险丝，为了更换保险丝比较方便，熔断器安装在总开关的后面．故选C.
5．以下对电和磁相关描述正确的是（ ）
A．所有电器必须用三孔插座
B．电动机的工作原理是电磁感应
C．地磁场周围的磁感应线是真实存在的
D．英国物理学家焦耳最先精确地确定了电流产生的热量与电流、电阻和时间的关系
【答案】D
【详解】A．只有带金属外壳的用电器需要接地，必须使用三孔插座，故A项错误；
B．电动机的工作原理是通电导体在磁场中受到力的作用而工作的，故B项错误；
C．磁场是一个抽象的存在，为了更好的描述磁场，我们引入了磁感线描述它，故C项错误；
D．英国物理学家焦耳最先精确地确定了电流产生的热量与电流、电阻和时间的关系即焦耳定律，故D项正确。
故选D。

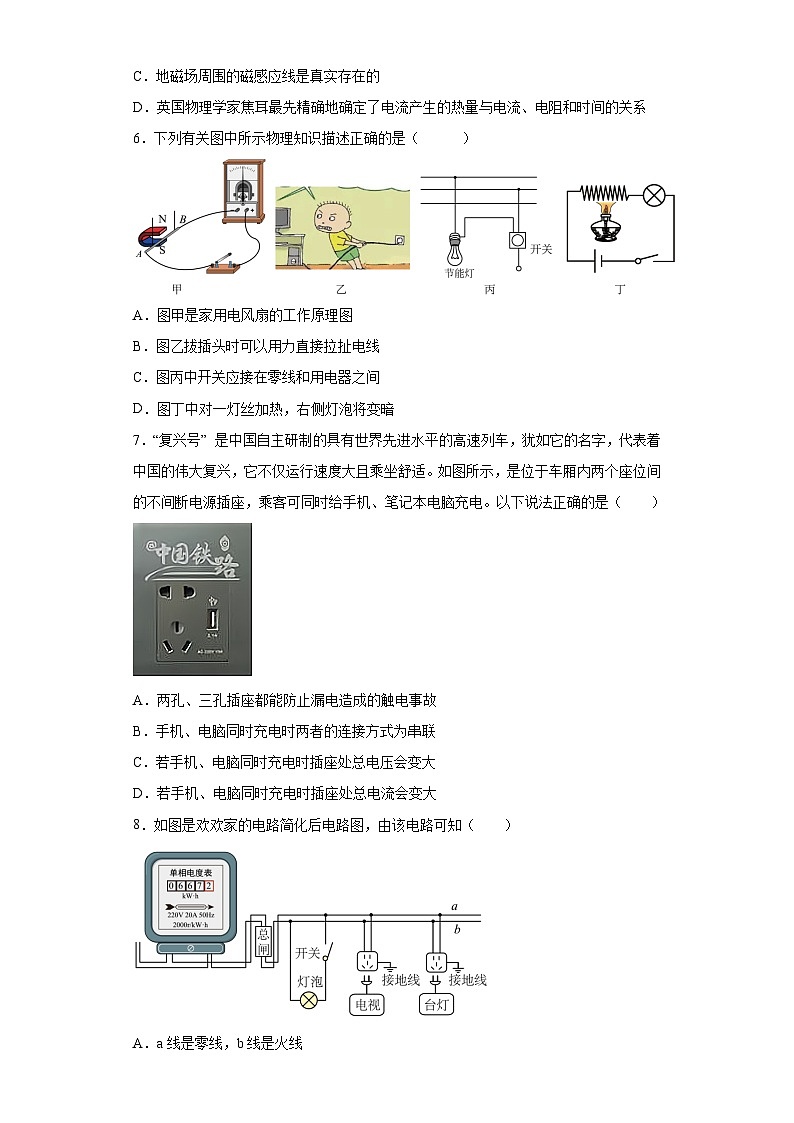

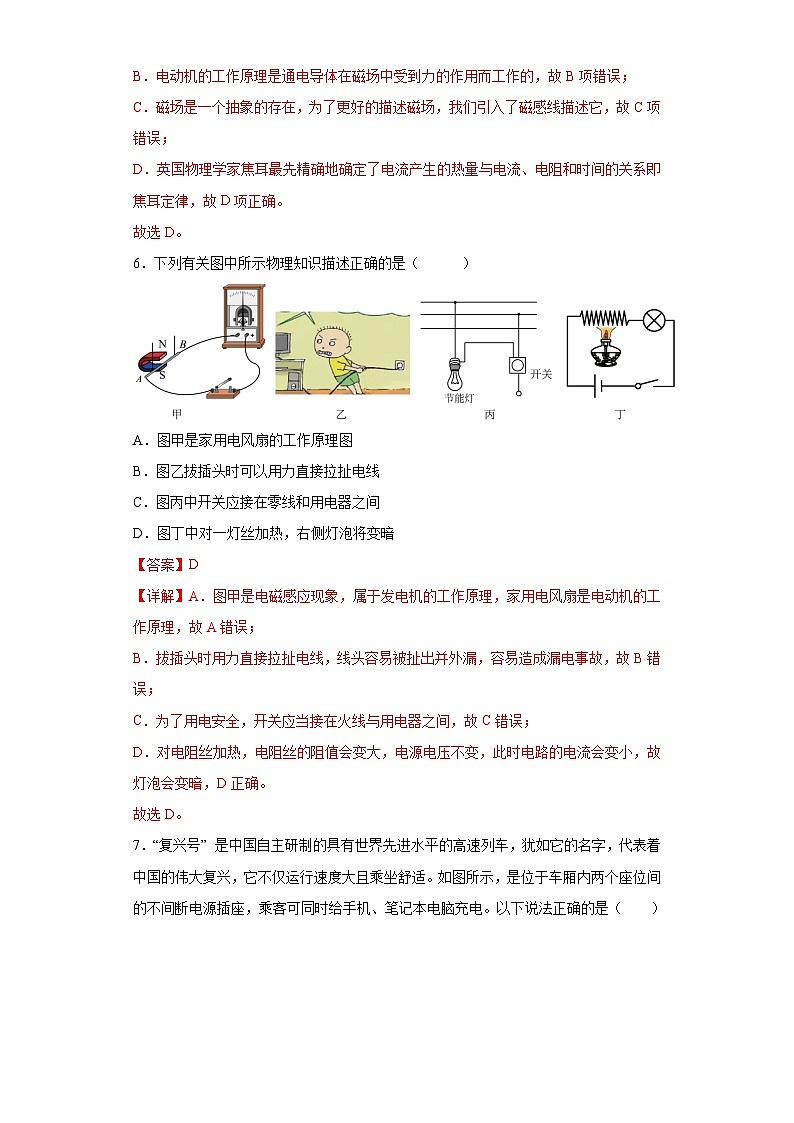

6．下列有关图中所示物理知识描述正确的是（ ）
A．图甲是家用电风扇的工作原理图
B．图乙拔插头时可以用力直接拉扯电线
C．图丙中开关应接在零线和用电器之间
D．图丁中对一灯丝加热，右侧灯泡将变暗
【答案】D
【详解】A．图甲是电磁感应现象，属于发电机的工作原理，家用电风扇是电动机的工作原理，故A错误；
B．拔插头时用力直接拉扯电线，线头容易被扯出并外漏，容易造成漏电事故，故B错误；
C．为了用电安全，开关应当接在火线与用电器之间，故C错误；
D．对电阻丝加热，电阻丝的阻值会变大，电源电压不变，此时电路的电流会变小，故灯泡会变暗，D正确。
故选D。
7．“复兴号” 是中国自主研制的具有世界先进水平的高速列车，犹如它的名字，代表着中国的伟大复兴，它不仅运行速度大且乘坐舒适。如图所示，是位于车厢内两个座位间的不间断电源插座，乘客可同时给手机、笔记本电脑充电。以下说法正确的是（ ）
A．两孔、三孔插座都能防止漏电造成的触电事故
B．手机、电脑同时充电时两者的连接方式为串联
C．若手机、电脑同时充电时插座处总电压会变大
D．若手机、电脑同时充电时插座处总电流会变大
【答案】D
【详解】A．三孔插座的第三孔是地线，当使用三孔插座的用电器漏电时，地线可将电导向大地从而保证人体安全。两孔插座不具备这个功能。故A错误；
B．手机、电脑同时充电时两者互不影响，是并联的。故B错误；
C．手机、电脑同时充电时是并联的，根据并联电路电压特点可知，插座处总电压不变。故C错误；
D．手机、电脑同时充电时是并联的，根据并联电路干路电流等于各之路电流之和，插座处总电流会变大。故D正确。
故选D。
8．如图是欢欢家的电路简化后电路图，由该电路可知（ ）
A．a线是零线，b线是火线
B．电能表是测量用电器的总功率
C．用一支试电笔将零线与火线同时连通便能区分二者
D．接地线作用是能将用电器外壳带的电导入大地
【答案】D
【详解】A．根据安全用电的原则，开关控制火线，故a线是火线，b线是零线，故A不符合题意；
B．电能表是测量用电器消耗电能的仪器，故B不符合题意；
C．手指与测电笔的笔尾金属体接触，若氖管发光，则笔尖接触的为火线；若氖管不发光，笔尖接触的为零线，若将一支试电笔把零线与火线同时连通无法确定那根是火线，故C不符合题意；
D．带有金属外壳的家用电器，其金属外壳必须接地，接地线的作用是能将用电器外壳带的电导入大地，不致对人造成伤害，故D符合题意。
故选D。
二、填空题
9．家用电饭锅都使用的是带有三线插头的电源线。请回答下列问题：
（1）三线插头的作用是什么？ ；
（2）电饭锅的电源线都较粗的原因是 ；
（3）电饭锅的指示灯是用 材料制成的。
【答案】 防止由于电饭锅外壳带电而使得人发生触电事故 见详解 半导体
【详解】（1）[1]家用电器的金属外壳要与大地相连，若金属外壳带电，电流会通过地线导入大地，避免造成触电事故。
（2）[2]根据导体电阻的影响可知，相同材料的电源线，长度越短、横截面积越大，电源线的电阻越小，根据焦耳定律Q＝I2Rt可知，通过电源线的电流和通电时间相同时，电源线的电阻越小，产生的热量越少，电路越安全。
（3）[3]电饭锅的指示灯是氖泡，是用半导体材料制成的，电饭煲的指示灯，靠近发热源，氖泡里面的氖气势惰性气体，稳定可靠，更合适。
10．标有“PZ220 60”的白炽灯正常工作电压为 V，家庭电路中“超负荷”是电路中电流过大，出现上述情况时，电路中保险丝会自动熔断，是因为保险丝的熔点较 ，其工作原理是利用电流的 效应。
【答案】 220 低 热
【详解】[1]标有“PZ220 60”的白炽灯，额定电压为220V，额定功率为60W，其正常工作电压为220V。[2][3]家庭电路中的保险丝是由电阻率大熔点低的铅锑合金制成的，当过大的电流通过保险丝时，电能转化为内能，使保险丝的内能增大、温度升高，由于保险丝的熔点较低，此时熔化切断电路，起到保护电路的作用，则保险丝是利用电流的热效应工作的。
11．图中是生活中有关用电安全的情景，人接触家用电器金属外壳会触电，所以用电器的金属外壳要 ；如图所示的甲、乙两种使用测电笔的方法中，正确的是 。
【答案】 接地 乙
【详解】[1]家用电器的金属外壳要接地，防止金属外壳漏电，发生触电事故。
[2]在使用测电笔时，拇指和中指不要接触测电笔前端的金属体，食指必须接触测电笔末端的金属体，使电源、测电笔、人体和大地之间形成通路，故乙是正确的测量方法。
12．家庭电路中，电冰箱、电饭煲、日光灯等家用电器的连接方式是 联；街边的路灯总是同时亮，同时灭，它们一定是 联的．
【答案】 并 并
【详解】家庭电路中，电冰箱、电饭煲、日光灯等家用电器互不影响工作，所以连接方式是并联；街边的路灯同时亮，同时灭，但一灯坏时，其它灯能亮，由并联电路中各个用电器互不影响得到路灯是并联的．
13．如图是小明正在使用测电笔辨别正常家庭电路中三孔插座的火线与零线，此时测电笔氖管 （发光/不发光）．为了防止漏电，避免对人体造成伤害，应该将 孔接地．
【答案】 发光 C
【详解】图中右孔应为火线．测电笔使用时手必须接触笔尾金属体，图中使用方法正确，此时测电笔氖管发光；家庭插座遵循左零右火上地的接线原则，所以C孔接地线，为了防止外壳漏电．
三、实验与探究题
14．为了直观的认识短路的危害，某实验小组设计了如下实验。
器材：低压电源（直流6V）、开关、额定电流为1A的保险丝、额定电压为6V的灯泡、导线、电流表（演示电流表，0~5A档）。
（1）在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路；
（2）当S闭合时，灯泡 （填“发光”或“不发光”）；
（3）断开S，在BD间接一粗铜丝，当闭合S的瞬间，你将会观察到 。
A．电流表指针迅速摆动较大的幅度，保险丝熔断
B．电流表的指针无示数，保险丝不会熔断
C．电流表读数稳定不变，灯泡正常发光
D．电流表读数稳定不变，灯泡不发光
【答案】 发光 A
【详解】（2）[1]由图示知，电流表和灯泡、保险丝串联在电路中，闭合开关S时，电路通路，灯泡发光。
（3）[2]在BD间接一粗铜丝，闭合开关S，铜丝将灯泡短路，电流没经过用电器，直接形成回路，则电路中的电流非常大，电流表的指针偏转较大，而后保险丝熔断。故A符合题意，BCD不符合题意。
故选A。
15．在研究串、并联电路中电压的规律的实验中：
（1）如图甲所示，正确连接电路后，闭合开关，在测量L1两端电压时发现电压表出现了如图乙所示的现象，接下来的操作是断开开关，再 ，然后闭合开关，读数。完成甲图步骤后，要继续测量L2的两端电压，应先断开开关， （选填“①”或“②”）；
①将电压表从L1两端取下，并联在L2两端，再闭合开关进行实验；
②电压表所接的B点不动，只断开A点导线，并改接到C点上，再闭合开关进行实验；
（2）如图丙所示，在探究并联电路电压关系时，把两个灯泡并联起来，用电压表测量并联电路中L1两端的电压，请你用笔将图中电路连接完整，导线不允许交叉；
（3）做完实验后，小明联想到家中客厅的灯比卧室的灯亮，这两盏灯两端电压关系是U客厅 U卧室（选填“>”、“<”或“=”）。
【答案】 换接更小的量程 ① =
【详解】（1）[1]图乙中表盘指针偏转角度太小，说明电压表量程选择太大，应断开开关，再换接更小的量程。
[2]在测量L2的两端电压时，电压表应与L2两端并联，且电流应从电压表正接线柱流入，从负接线柱流出，故①符合题意，②不符合题意。
故选①。
（2）[3]根据题意要求，两个小灯泡并联起来，用电压表测量并联电路中L1两端的电压，由实物图可知电源为两节干电池串联，则电路中最大电压为
U=2×1.5V＝3V
故电压表选择小量程“0~3V”即可，连接电路，如图所示
（3）[4]家庭电路的各个用电器都是并联关系，并联电路各个支路电压相等，所以两灯对应的电压U客厅和U卧室的大小关系是U客厅=U卧室。
