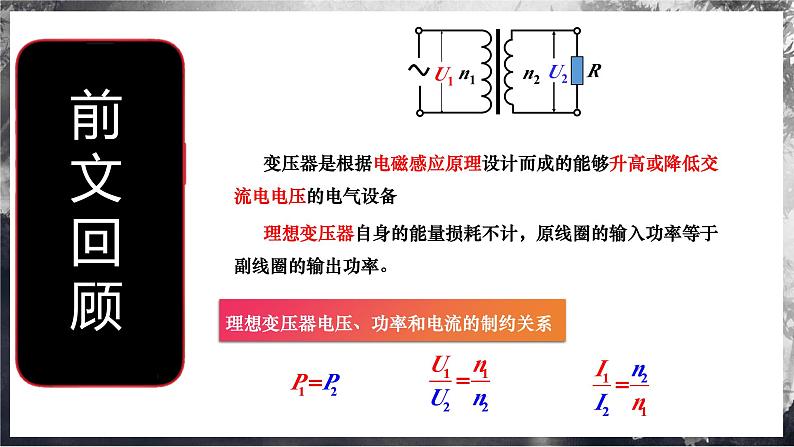

变压器是根据电磁感应原理设计而成的能够升高或降低交流电电压的电气设备理想变压器自身的能量损耗不计，原线圈的输入功率等于副线圈的输出功率。
理想变压器电压、功率和电流的制约关系
一、多副线圈的理想变压器

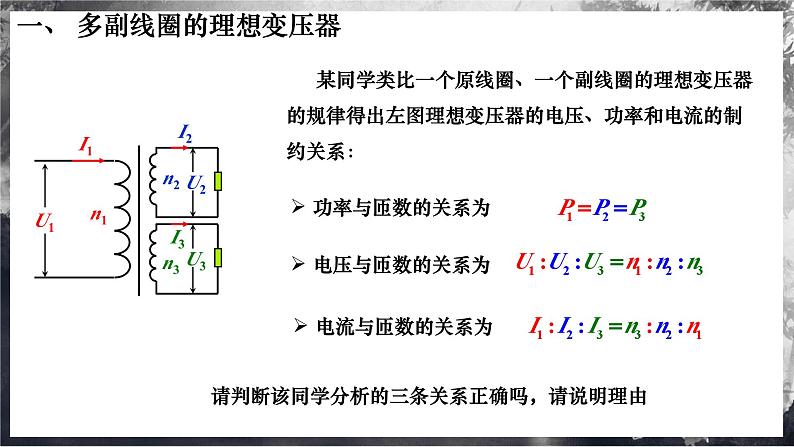

某同学类比一个原线圈、一个副线圈的理想变压器的规律得出左图理想变压器的电压、功率和电流的制约关系：
请判断该同学分析的三条关系正确吗，请说明理由

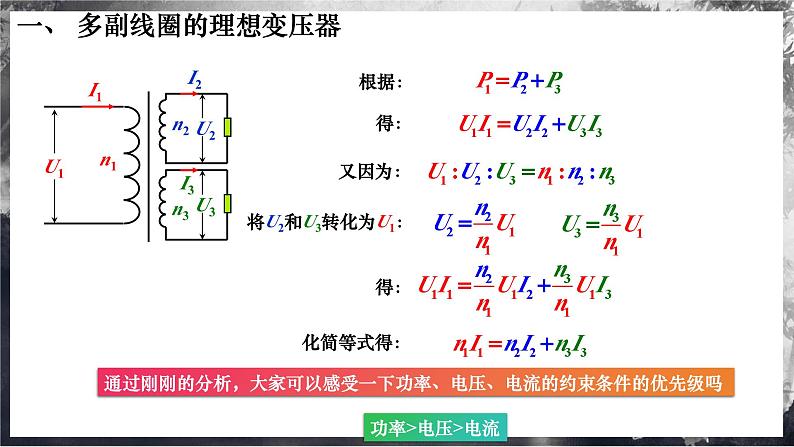

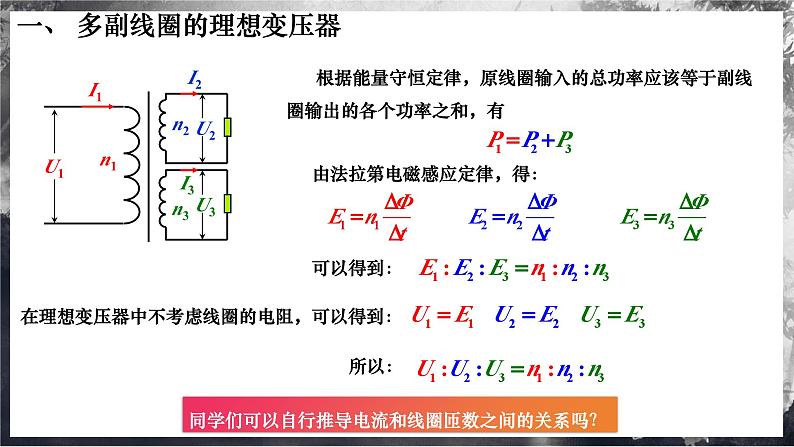

根据能量守恒定律，原线圈输入的总功率应该等于副线圈输出的各个功率之和，有
在理想变压器中不考虑线圈的电阻，可以得到：
由法拉第电磁感应定律，得：
同学们可以自行推导电流和线圈匝数之间的关系吗？
将U2和U3转化为U1：
通过刚刚的分析，大家可以感受一下功率、电压、电流的约束条件的优先级吗

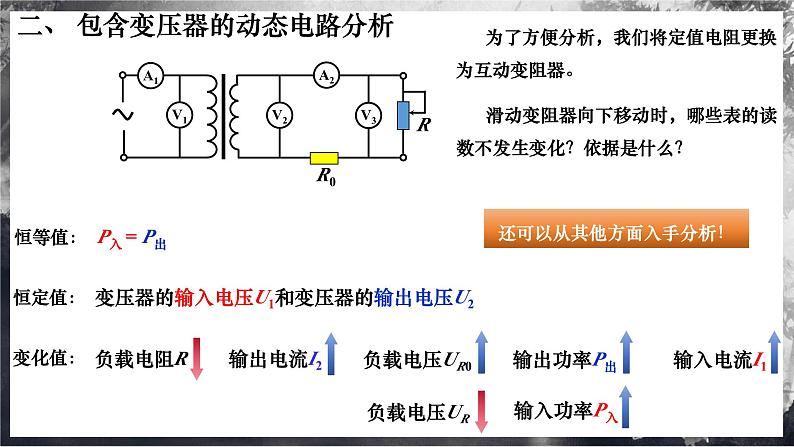

二、包含变压器的动态电路分析

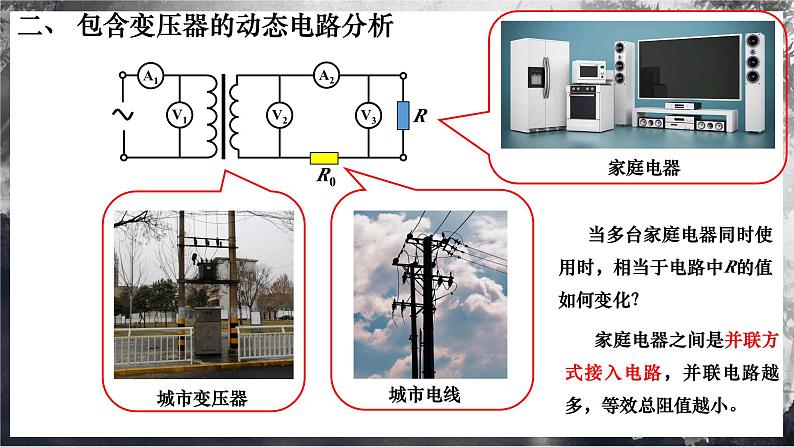

当多台家庭电器同时使用时，相当于电路中R的值如何变化？
家庭电器之间是并联方式接入电路，并联电路越多，等效总阻值越小。
滑动变阻器向下移动时，哪些表的读数不发生变化？依据是什么？
为了方便分析，我们将定值电阻更换为互动变阻器。
变压器的输入电压U1和变压器的输出电压U2
还可以从其他方面入手分析！！
为了便于利用天然的能源，发电厂往往建在水力资源或燃料资源丰富的地方，如水电站建在水库大坝旁，火电站建在煤矿附近等。这些发电厂往往离开大城市较远。
输送电能的基本要求是什么?
电路可靠，电压稳定是输送电能的基本要求。在经济上，输电线路建造和运行费用低，电能损耗少。
输电线路存在电阻，会焦耳损耗P损＝I2r
采用高压输电是减小输电线上功率损失最有效、最经济的措施。
直接输电，当负载阻值变小输电线路中的焦耳损耗变大
高压输电，当负载阻值变小线路中的损耗都很小
高压电输送到用电地区后，先在一次高压变电所降到110kV，再由二次高压变电所降到10kV，其中一部分直接送往需要高电压的用户，另一部分送到低压变电所降到220V或380V 送给一般用户。

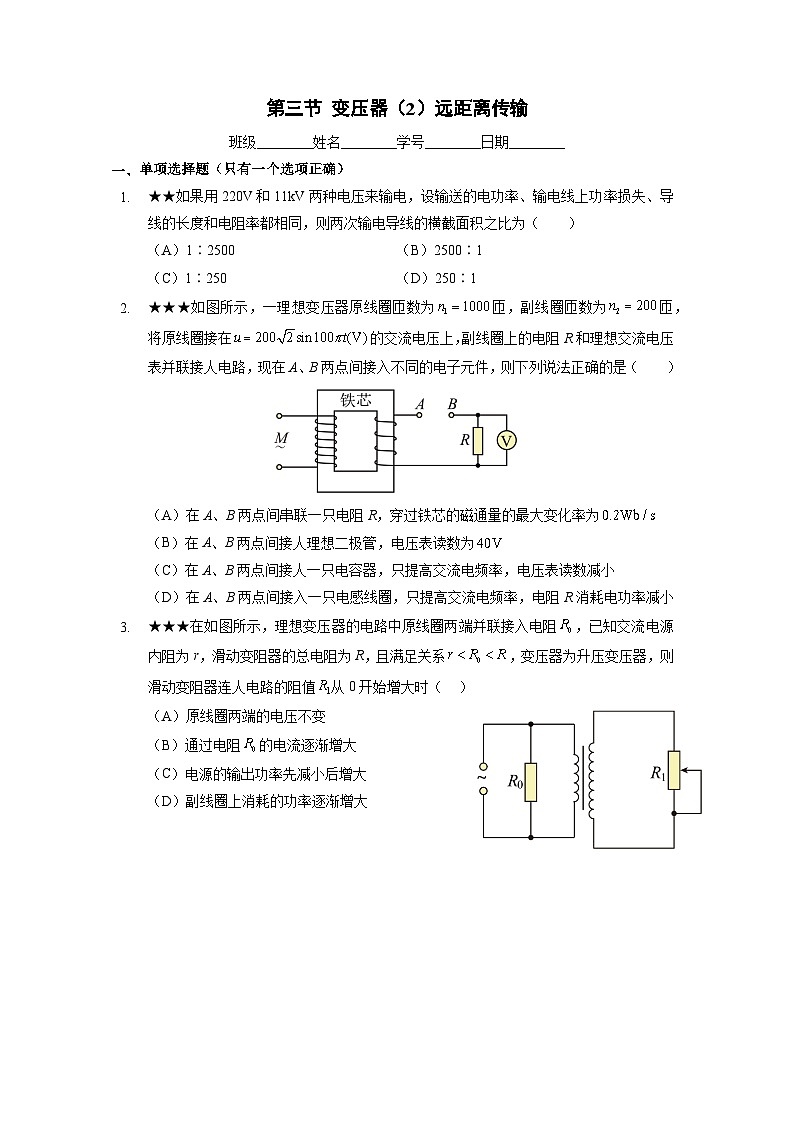

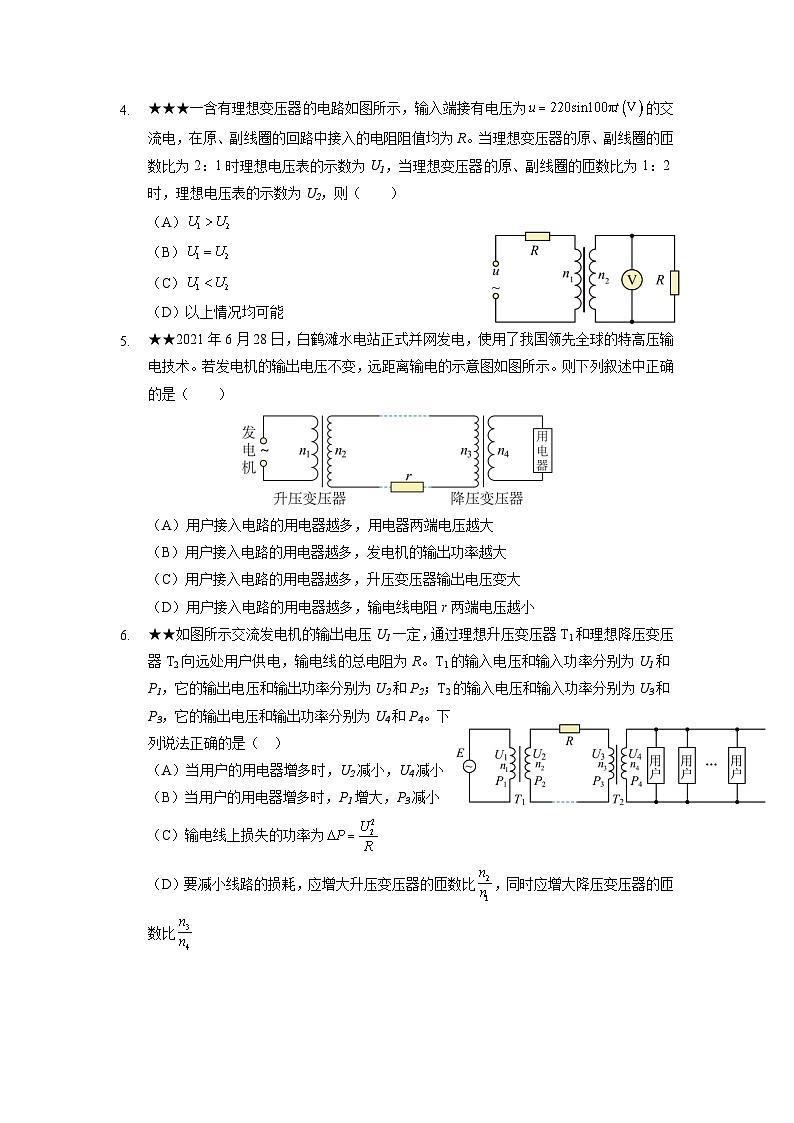

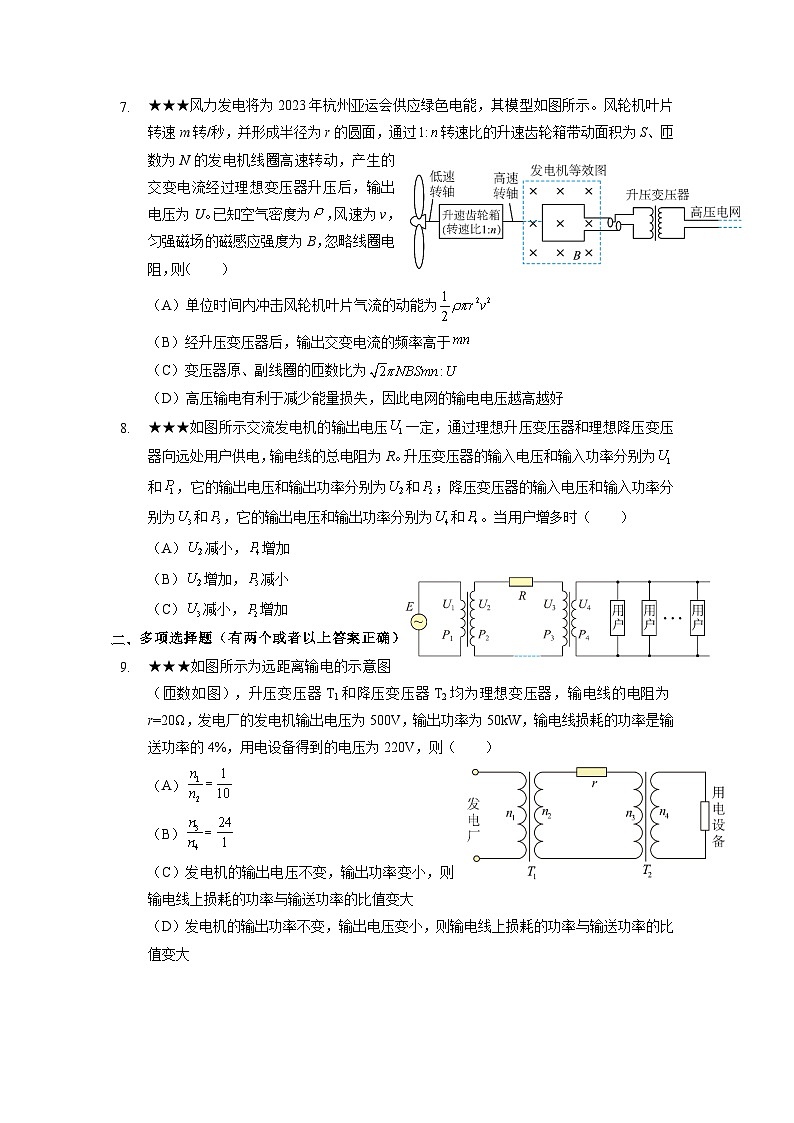

发电机的端电压为220V，输出功率44kW，输电导线的电阻为0.2Ω，如果用初、次级线圈匝数之比为1∶10的升压变压器升压，经输电线后，再用初、次级线圈匝数比为10∶1的降压变压器降压供给用户。求用户得到的电压和功率：
但是，随着电力系统的扩大，输电功率的增加，输电距离的增长，交流输电遇到了一些技术困难，如电网的“同步”问题和电抗作用等。为了克服交流输电的技术困难，直流输电技术重新受到了重视。大功率、远距离、高压直流输电除了稳定的直流电具有无感抗、无容抗作用和无同步问题的优点以外，还具有线路造价低、运行电能损耗小、传输节能效果显著等优点。虽然输电过程为直流，但是电厂发电仍是交变电流，须由专用换流设备将交变电流转换为高压直流电传输至末端，再由专用的换流设备将直流电转换为交变电流送往用户。高压直流输电也存在缺点：一是直流输电线路难以引出分支线路，绝大部分只用于端对端送电；二是直流输电的换流站比交流系统的变电所复杂、造价高、运行管理要求高。
