物理选修第二册第一节 传感器及其敏感元件优秀课件ppt

这是一份物理选修第二册第一节 传感器及其敏感元件优秀课件ppt，文件包含第1课传感器及其敏感元件课件pptx、第1课传感器及其敏感元件练习原卷版docx、第1课传感器及其敏感元件练习解析版docx等3份课件配套教学资源，其中PPT共30页， 欢迎下载使用。
原理： 当磁铁靠近干簧管时，两个簧片被磁化而接通，所以干簧管能起到开关的作用！

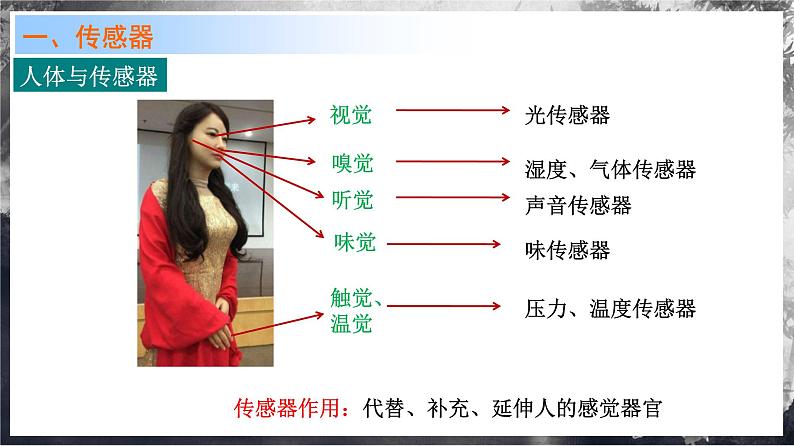

传感器作用：代替、补充、延伸人的感觉器官
传感器是指这样一类元件：它能够感受诸如力、温度、光、声、化学成分等非电学量，并能把它们按照一定的规律转换为电压、电流等电学量，或转换为电路的通断。
传感器的作用是把非电学量转化为电学量或电路的通断，从而实现很方便地测量、传输、处理和控制。
非电学量 → 传感器 → 电学量

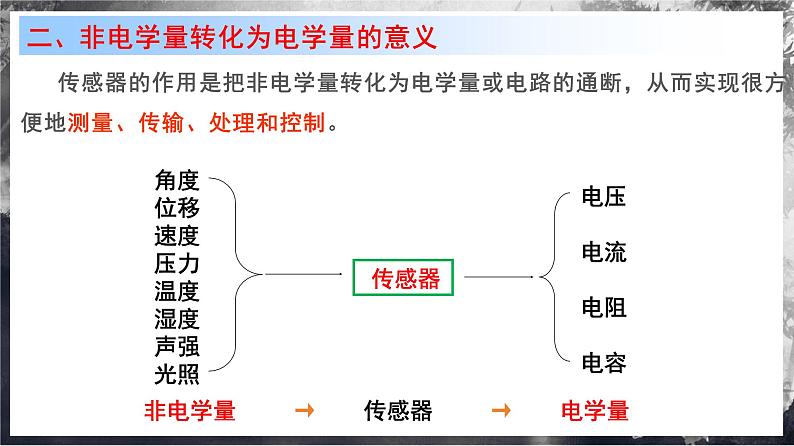

二、非电学量转化为电学量的意义

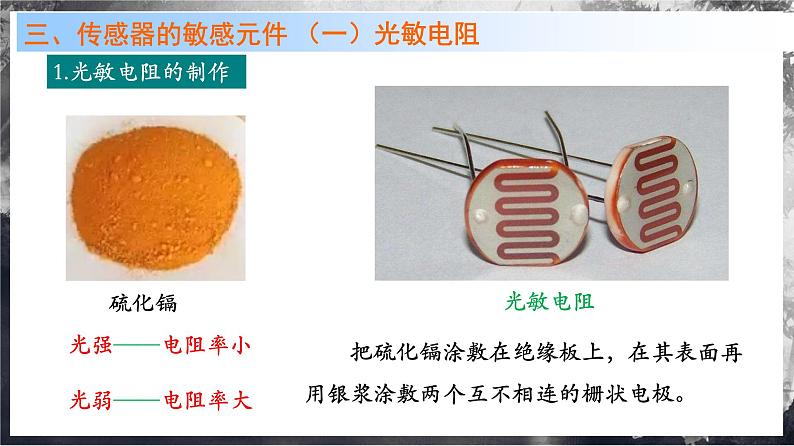

把硫化镉涂敷在绝缘板上，在其表面再用银浆涂敷两个互不相连的栅状电极。

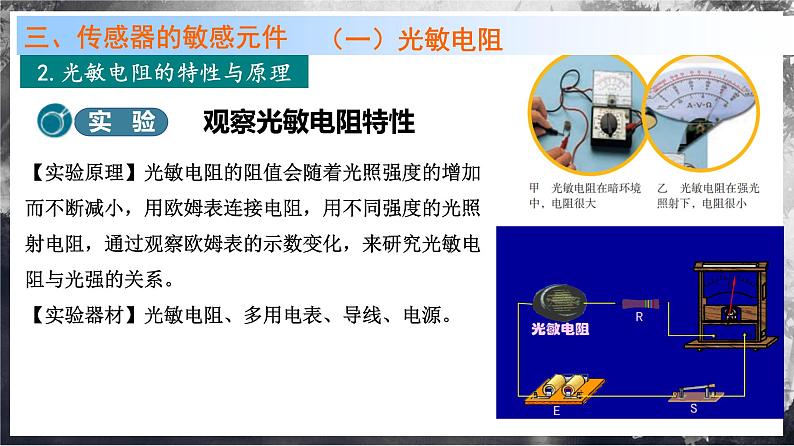

2.光敏电阻的特性与原理
【实验原理】光敏电阻的阻值会随着光照强度的增加而不断减小，用欧姆表连接电阻，用不同强度的光照射电阻，通过观察欧姆表的示数变化，来研究光敏电阻与光强的关系。【实验器材】光敏电阻、多用电表、导线、电源。
【实验步骤】（1)将光敏电阻、多用电表、按图甲的方式连接好，其中多用电表置于“×100”挡；（2)先测出在室内自然光的照射下光敏电阻的阻值，并记录数据；（3)用手掌(或黑纸)遮光时，观察多用电表表盘指针显示电阻阻值的情况，并记录。（4）用强光照射（如太阳光直接照射或拿亮度较大的手电筒、小灯泡等）观察多用电表表盘指针显示电阻阻值的情况，并记录。
【数据处理】根据记录数据分析光敏电阻的特性。
特性： 光敏电阻对光敏感。当改变光照强度时，电阻的大小也随着改变。一般会随着光照强度的增大而电阻值减小。
温度提高，一些电子挣脱原子核的束缚变为自由电子。
为什么半导体材料对温度更敏感？
而电子原来的位置就变为空穴，这些空穴相当于带正电荷的粒子
一旦半导体接进电路，形成电场，自由电子沿着空穴前进，相当于正负电荷都在移动形成电流
温度越高，挣脱的自由电子就越多，导电能力越强。
光照增强 半导体材料中的载流子（自由电子和空穴）浓度增加 材料的电阻率减小
你挡住电梯门时，为什么门就自动打开，松手后又自动关闭？
无物品、有光照、电阻小、电压低
有物品、挡光、电阻大、电压高
这种高低交替变化的信号经过处理，就会转化为相应的数字，实现自动计数的功能。
观看视频，神奇的机器工人
规 律： 电阻随温度的升高而增大。
优缺点： 热敏电阻灵敏度高，但化学稳定性较差，测量范围较小；金属热电阻的化学稳定性较好，测量范围较大，但灵敏度较差。
常用的一种热电阻是用铂制作的，可用来做 电阻温度计。
如图所示，一些汽车的低油位报警装置采用热敏电阻来检测油箱的警戒液位。若给热敏电阻通以一定的电流，热敏电阻会发热。 当液面高于热敏电阻的高度时，热敏电阻发出的热量会被液体带走，温度基本不变，阻值较大，指示灯不亮（图甲）。 当液体减少、热敏电阻露出液面时，发热导致它的温度上升、阻值较小，指示灯亮（图乙）。 通过判断热敏电阻的阻值变化，就可以知道液面是否低于设定值。
将多用电表的选择开关调到电阻挡（注意选择适当的倍率），然后仿照图所示的方法，将一只热敏电阻连接到多用电表表笔的两端。分别用手和冷水改变热敏电阻的温度，观察电阻的变化情况。
热敏电阻放温水后，电流表读数明显增大，
温度升高，热敏电阻的阻值显 著减小。
特性：热敏电阻的阻值会随着温度的升高而_____，具有负温度系数
2、金属热电阻和热敏电阻
规律：电阻随温度的升高而增大。
规律：电阻随温度的升高而减小。
3.应用实例——低油位报警装置
当液面高于热敏电阻的高度时，热敏电阻发出的热量会被液体带走，温度基本不变，阻值较大，指示灯不亮。
给热敏电阻通以一定的电流，热敏电阻会发热。
当液体减少、热敏电阻露出液面时，发热导致它的温度上升、阻值较小，指示灯亮。
通过判断热敏电阻的阻值变化，就可以知道液面是否低于设定值。
油位高→电阻大→灯不亮

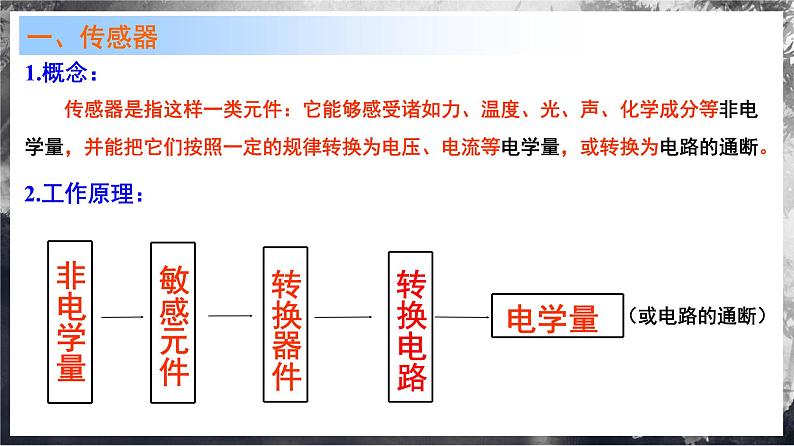

2、传感器的工作原理：
3、敏感元件：（1）光敏电阻 （光电传感器）（2）热敏电阻和热电阻 （ 温度传感器）（3）电容式传感器 （位移传感器）（4）霍尔元件 （磁传感器）
传感器是指这样一类元件： 它能够感受诸如力、温度、光、声、化学成分等非电学量，并能把它们按照一定的规律转换为电压、电流等电学量，或转换为电路的通断。

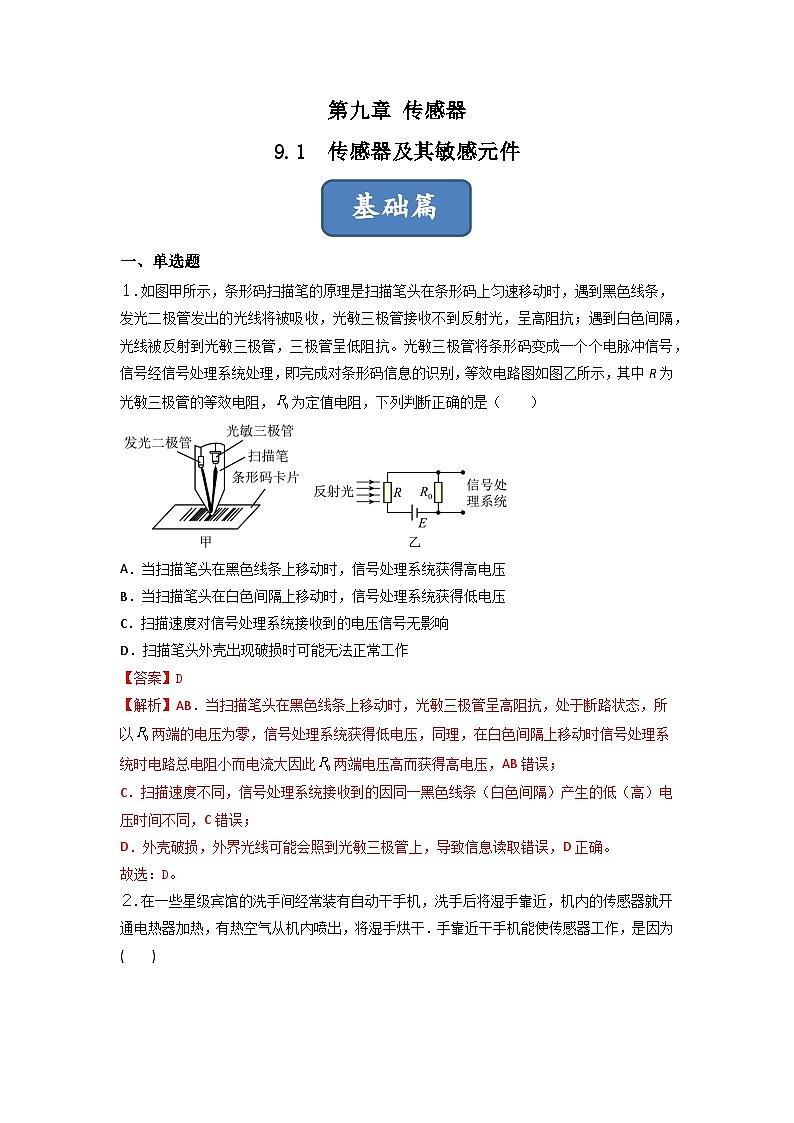

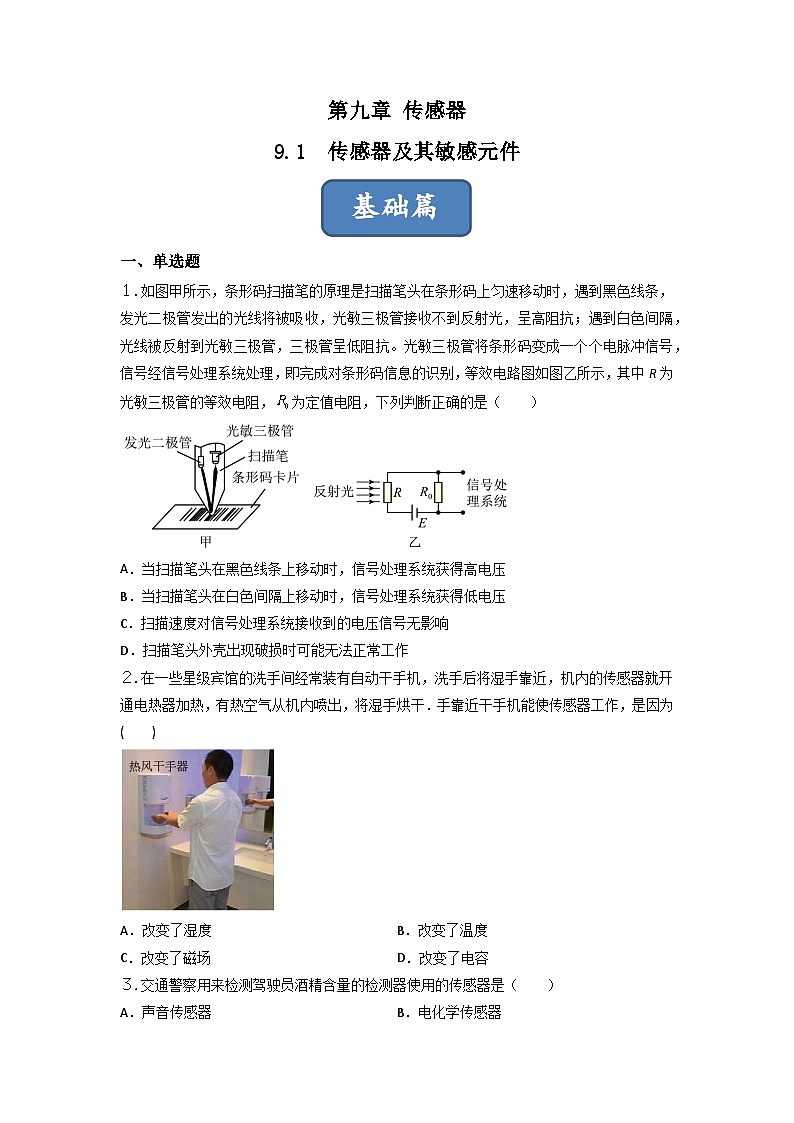

1. 如图所示为光敏电阻自动计数器的示意图，其中R1为光敏电阻，R2为定值电阻．此光电计数器的工作原理是（ ） A．当有光照射R1时，信号处理系统获得高电压 B．当有光照射R1时，信号处理系统获得低电压 C．信号处理系统每获得一次低电压就计数一次 D．信号处理系统每获得一次高电压就计数一次
2. (多选)图示是观察阻值随温度变化情况的示意图。现在把杯中的水由冷水变为热水,下列关于欧姆表示数的变化情况正确的是(　 )
A.如果R为金属热电阻，示数变大，且变化非常明显B.如果R为金属热电阻，示数变大，但变化不明显C.如果R为热敏电阻，示数变小，且变化非常明显D.如果R为热敏电阻，示数变小，且变化不明显
3. 如图所示是一火警报警器的一部分电路示意图，其中R2为用热敏材料制成的传感器，电流表为值班室的显示器，a、b之间接报警器，当传感器R2所在处出现火情时，显示器的电流I、报警器两端的电压U的变化情况是(　　)
A．I变大，U变大　　　　 　B．I变小，U变小C．I变小，U变大 D．I变大，U变小
