专题50 计算题——变化电路（四） 备战中考物理重难点题型专题突破
展开
这是一份专题50 计算题——变化电路（四） 备战中考物理重难点题型专题突破，文件包含专题50计算题变化电路四备战中考物理重难点题型专题突破原卷版docx、专题50计算题变化电路四备战中考物理重难点题型专题突破解析版docx等2份试卷配套教学资源，其中试卷共52页， 欢迎下载使用。

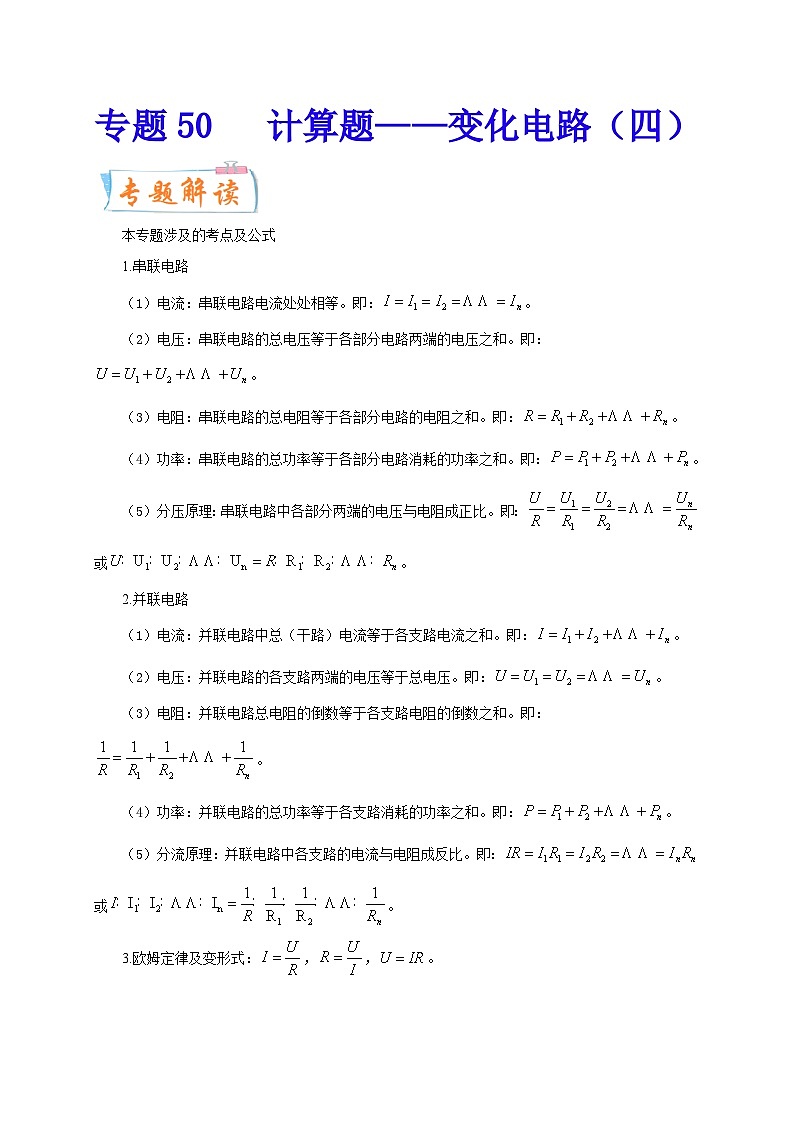

本专题涉及的考点及公式
1.串联电路
（1）电流：串联电路电流处处相等。即：。
（2）电压：串联电路的总电压等于各部分电路两端的电压之和。即：。
（3）电阻：串联电路的总电阻等于各部分电路的电阻之和。即：。
（4）功率：串联电路的总功率等于各部分电路消耗的功率之和。即：。
（5）分压原理：串联电路中各部分两端的电压与电阻成正比。即：或。
2.并联电路
（1）电流：并联电路中总（干路）电流等于各支路电流之和。即：。
（2）电压：并联电路的各支路两端的电压等于总电压。即：。
（3）电阻：并联电路总电阻的倒数等于各支路电阻的倒数之和。即：。
（4）功率：并联电路的总功率等于各支路消耗的功率之和。即：。
（5）分流原理：并联电路中各支路的电流与电阻成反比。即：或。
3.欧姆定律及变形式：，，。

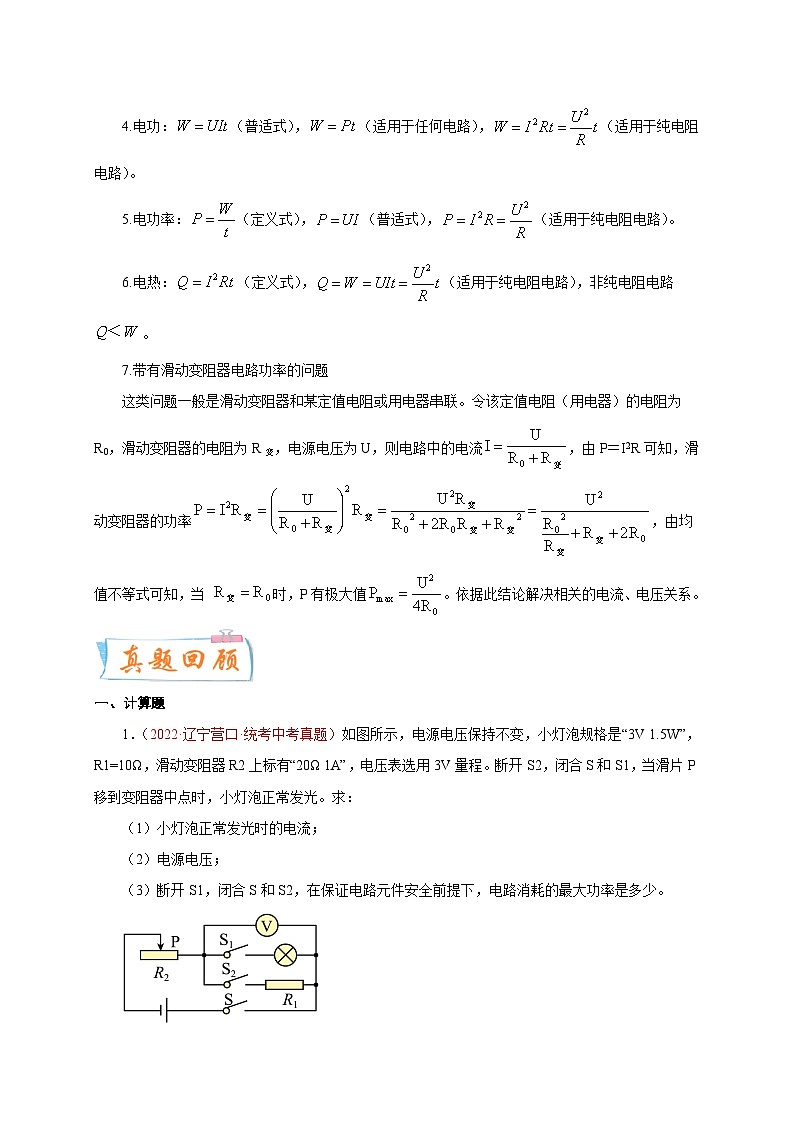

4.电功：（普适式），（适用于任何电路），（适用于纯电阻电路）。
5.电功率：（定义式），（普适式），（适用于纯电阻电路）。
6.电热：（定义式），（适用于纯电阻电路），非纯电阻电路。
7.带有滑动变阻器电路功率的问题
这类问题一般是滑动变阻器和某定值电阻或用电器串联。令该定值电阻（用电器）的电阻为R0，滑动变阻器的电阻为R变，电源电压为U，则电路中的电流，由P＝I2R可知，滑动变阻器的功率，由均值不等式可知，当 时，P有极大值。依据此结论解决相关的电流、电压关系。
一、计算题

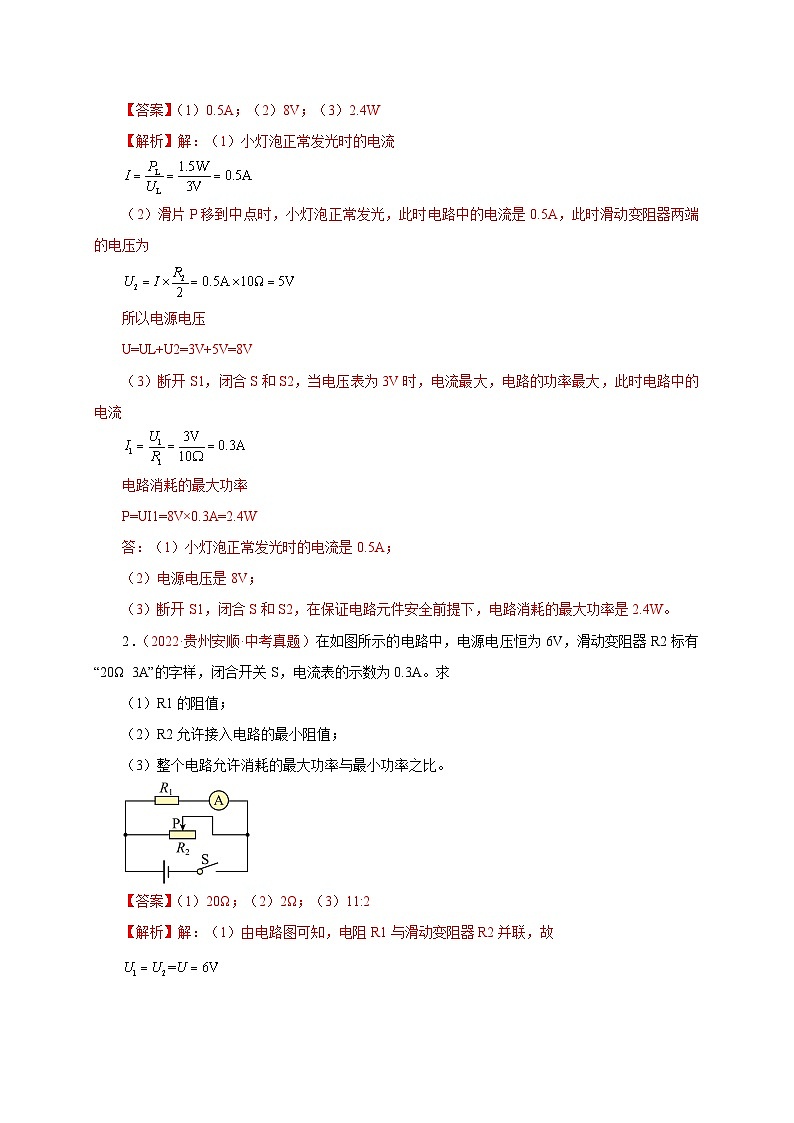

1．（2022·辽宁营口·统考中考真题）如图所示，电源电压保持不变，小灯泡规格是“3V 1.5W”，R1=10Ω，滑动变阻器R2上标有“20Ω 1A”，电压表选用3V量程。断开S2，闭合S和S1，当滑片P移到变阻器中点时，小灯泡正常发光。求：
（1）小灯泡正常发光时的电流；
（2）电源电压；
（3）断开S1，闭合S和S2，在保证电路元件安全前提下，电路消耗的最大功率是多少。

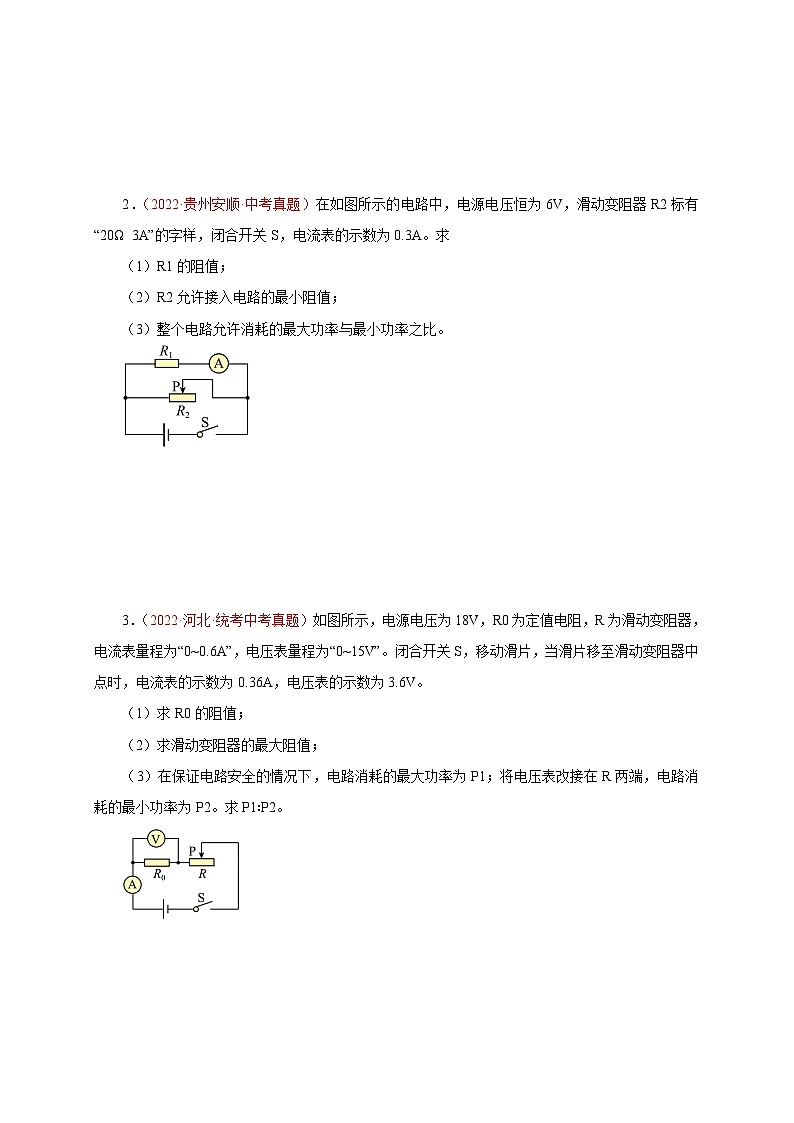

2．（2022·贵州安顺·中考真题）在如图所示的电路中，电源电压恒为6V，滑动变阻器R2标有“20Ω 3A”的字样，闭合开关S，电流表的示数为0.3A。求
（1）R1的阻值；
（2）R2允许接入电路的最小阻值；
（3）整个电路允许消耗的最大功率与最小功率之比。
3．（2022·河北·统考中考真题）如图所示，电源电压为18V，R0为定值电阻，R为滑动变阻器，电流表量程为“0~0.6A”，电压表量程为“0~15V”。闭合开关S，移动滑片，当滑片移至滑动变阻器中点时，电流表的示数为0.36A，电压表的示数为3.6V。
（1）求R0的阻值；
（2）求滑动变阻器的最大阻值；
（3）在保证电路安全的情况下，电路消耗的最大功率为P1；将电压表改接在R两端，电路消耗的最小功率为P2。求P1∶P2。
4．（2022·辽宁丹东·统考中考真题）如图所示，电源电压保持不变，定值电阻R1=10Ω，滑动变阻器R3最大阻值20Ω。当闭合开关S、S1，断开S2，滑片P在某位置时，电流表示数为0.4A，电压表示数为1V；当开关S、S1、S2都闭合，滑片P在最左端时，电流表示数为0.75A。求：
（1）电源电压；
（2）定值电阻R2的阻值；
（3）闭合开关S、S2，断开S1，电路的最小功率。
5．（2022·江苏南通·统考中考真题）如图所示，电源电压恒定，R0是定值电阻，小灯泡L标有“6V 3W”，滑动变阻器R1的最大阻值为20Ω。三个开关均闭合时，小灯泡恰好正常发光，电流表示数为1.5A。
（1）求小灯泡的额定电流；
（2）求电阻R0的阻值；
（3）闭合S，断开S1和S2，移动变阻器的滑片P，求电路总功率的最小值和最大值。
6．（2022·四川攀枝花·统考中考真题）如图所示的电路中，电源电压保持恒定，定值电阻，滑动变阻器R最大阻值为。闭合开关和，当滑动变阻器接入电路中的阻值为零时，电流表、的示数分别为1.0A、0.4A。求：
（1）电阻的阻值；
（2）闭合，断开，调节滑动变阻器，求电路消耗功率的范围。
7．（2022·山东枣庄·统考中考真题）如图甲所示，电源电压保持不变，R0为定值电阻，R为滑动变阻器。当滑片P由滑动变阻器b端移动到a端的过程中，分别测出几组对应的电压值和电流值，通过计算得出滑动变阻器对应的电功率P，并画出滑动变阻器的电功率P和电流I的关系图像，如图乙所示。求：
（1）滑动变阻器的最大阻值；
（2）R0的阻值和电源电压；
（3）整个电路消耗的最小电功率和最大电功率之比。
8．（2022·山东菏泽·统考中考真题）如图所示为某用电器的内部简化电路，R1和R2为定值电阻， 。现将该用电器接入电压为220V的电路，当S1断开、S2接b时用电器消耗的电功率为220W。求：
（1）只闭合S1时，流过R1的电流；
（2）电阻R2的阻值；
（3）该用电器的最大电功率。
9．（2022·湖北荆州·统考中考真题）如图所示的电路中，电源电压恒定为4.5V，灯泡L上标有“2.5V；1.25W”字样（灯丝电阻不变），定值电阻R1阻值为15Ω，滑动变阻器R2的规格为“20Ω；1A”，电流表量程为0~0.6A，电压表量程为0~3V，求：
（1）小灯泡L的电阻；
（2）闭合开关S、断开开关S1、S2，电流表示数为0.3A，此时滑动变阻器R2连入电路的阻值；
（3）闭合开关S、S1、S2，滑动变阻器的滑片滑至最右端，通电1min定值电阻R1产生的热量；
（4）闭合开关S、S1、S2，在确保电路各元件安全的情况下，滑动变阻器R2的最大功率。
10．（2022·湖南永州·统考中考真题）小明为了控制灯泡的亮度，设计了如图甲所示的电路，已知电源电压恒定不变，灯泡L标有“6V 6W”字样（灯泡电阻不随温度变化），滑动变阻器R最大阻值为20Ω。将滑片P置于a端，闭合开关S，缓慢移动滑片P，当滑片P位于b端时，灯泡恰好正常发光。
（1）求电源电压U；
（2）求灯泡L的电阻；
（3）当电流表的示数为0.3A时，求此时滑动变阻器接入电路的电阻；
（4）将滑动变阻器R连接成如图乙所示电路，电源电压U'=3V，当滑片P位于a、b之间某一位置时（不包括a、b两点），电路消耗的电功率最小，求此最小电功率。
11．（2022·湖南郴州·统考中考真题）如图所示，电源电压恒定，L为“6V 3.6W”的小灯泡（假设灯丝电阻不随温度变化）。当S1断开，S和S2闭合时，灯泡L正常发光；当S、S1、S2都闭合时，通过定值电阻R1、R2的电流之比为3：2；闭合开关S，在确保通过电阻R2的电流不为零的前提下，控制S1、S2的通断，R2消耗的最大功率和最小功率之比为9：1。求：
（1）灯泡L的电阻；
（2）电源电压；
（3）R2消耗的最大功率。
12．（2022·黑龙江绥化·统考中考真题）如图甲所示的电路，电源电压可调，R为标有“1A”字样的滑动变阻器，a、c为其两个端点，电流表量程为0～3A，电压表量程为0～15V，L1、L2是额定电压均为6V的小灯泡，其电流与电压的关系如图乙所示。求：
（1）L1正常发光时的电阻；
（2）闭合开关S，断开S1、S2，在不损坏电路的情况下，使其中一盏灯正常发光，电压表示数是多少？
（3）闭合开关S、S2，断开S1，将电源电压调至14V，当滑动变阻器滑片P在b点时，小灯泡正常发光，此时Rab：Rbc=1：2，则滑动变阻器的最大阻值是多少欧姆？
（4）若不限制电路中各开关的状态，滑动变阻器滑片P的移动范围为中点位置至最大阻值处；现移动滑片P的同时调节电源电压，使电路中有小灯泡正常发光，其它各元件均安全，每种电路对应的总功率变化范围。
一、计算题
1．（2023·安徽合肥·合肥38中校考一模）如图所示电路，电源电压不变，R1和R2均为定值电阻，其中，R3为滑动变阻器（），S2为单刀双掷开关。连接好电路后，将滑动变阻器的滑片滑至电阻最右端，闭合S1，将S2掷于1端时，电流表的示数为0.15A；将S2掷于2端，调节滑动变阻器的滑片P在某一位置时，电流表的示数为0.3A，R3消耗的电功率最大。求：
（1）电源电压U的大小；
（2）将S2掷于2端，电流表示数为0.3A时，电阻R2消耗的电功率。
2．（2023·江西南昌·南昌市外国语学校校考模拟预测）小明为了控制灯泡的亮度，设计了如图甲所示的电路，已知电源电压恒定不变，灯泡L标有“6V 6W”字样（灯泡电阻不随温度变化），滑动变阻器R最大阻值为20Ω。将滑片P置于a端，闭合开关S，缓慢移动滑片P，当滑片P位于b端时，灯泡恰好正常发光。
（1）求电源电压U；
（2）求灯泡L的电阻；
（3）当电流表的示数为0.3A时，求此时滑动变阻器接入电路的电阻；
（4）将滑动变阻器R连接成如图乙所示电路，电源电压U'=3V，当滑片P位于a、b之间某一位置时（不包括a、b两点），电路消耗的电功率最小，求此最小电功率。
3．（2023·山西太原·山西大附中校考一模）如图甲所示，电源电压保持不变，小灯泡L正常发光时的电阻为10Ω，闭合开关S，调节滑动变阻器的滑片P从a端滑至b端的过程中，电流表示数与两电压表示数的关系图像如图乙所示。求：
（1）小灯泡的额定功率和定值电阻R0的阻值；
（2）滑动变阻器的最大阻值；
（3）电路总功率的最大值和最小值。
4．（2023·山西·山西大附中校考一模）如图所示，灯泡L1铭牌上标有“9V 4.5W”的字样（其阻值不变），电压表选用的是“0~15V”的量程，电流表均选“0~0.6A”的量程，电路总电压不变。当只闭合开关S1、S3，滑动变阻器的滑片P滑至最左端时，电流表A的示数为I1，电压表的示数为U1；当只断开开关S1，滑片P滑至最右端时，电流表A的示数为I2，电压表的示数为U2；当只闭合开关S1，滑片P仍在最右端时，电流表A1的示数为I3，电压表的示数为U3，电路消耗的总功率为1.8W。若I1∶I2=5∶3，U2∶U3=3∶5。则：
（1）求L1的阻值；
（2）求U1∶U2；
（3）求电源电压；
（4）在电路安全的情况下，求电路的最大功率。
5．（2023·黑龙江绥化·校考一模）如图甲所示电路，电源电压恒定，灯泡L标有“6V 6W” 的字样，R0为定值电阻。闭合开关，在滑片P由b端滑到a端的过程中，电压表示数与电流表示数关系图像如图乙所示，灯泡由较暗到正常发光，电路中的电流变为原来的2倍。求∶
（1）小灯泡L正常工作时的电流，及小灯泡正常工作10s消耗的电能；
（2） R0的电阻 ；
（3）当滑片P移到某一点c时，R上消耗的功率P与滑片移到b点时R上消耗的功率P之比为P∶P=33∶35，且此时R上消耗的功率P等于灯泡L和R0上消耗的总功率。求滑片P滑到c点时灯泡L的实际功率。（结果保留二位小数）
6．（2023春·江苏苏州·九年级苏州市立达中学校校考开学考试）某小组设计了如图所示的电路。已知电源电压不变，小灯泡LI、L2、L3的铭牌依次是“9V 4.05W”、“6V 1.2W”、“3V 0.9W”（灯丝电阻均不变），滑动变阻器上标有“20Ω 2A”字样，A、B、C、D是四个接线柱。实验时，将AD两个接线柱接在电源两端（电源电压保恒定不变），滑动变阻器的滑片移到最上端，此时有一个小灯泡正常工作，另一个灯泡未达到额定电压。
（1）求小灯泡L3正常工作时的电流；
（2）求电源电压；
（3）某同学将三个小灯泡取下来后，再随机接入电路中原来三个小灯泡所在位置进行实验。把AD两个按线柱接在同一电源两端，调节滑动变阻器的滑片P到某一点，电路图中L2位置的灯恰好正常发光，此时L1位置的小灯泡实际功率为其额定功率的，求此时滑动变阻器的电功率。
7．（2023春·重庆·九年级重庆南开中学校考阶段练习）如图所示的电路中，小灯泡上标有“2V 1W”字样，电流表的量程为0~0.6A。若将滑片移动到最右端，只闭合开关S2，断开S1与S3时，小灯泡正常发光；再将滑片向左移到中点位置时，电压表示数为5V。始终保持滑片在中点位置不变，当闭合开关S1、S3，断开S2时，定值电阻R0消耗的功率为P1；当只闭合开关S1，断开S2与S3时，定值电阻R0消耗的功率为P2，P1∶P2=9∶4，求：
（1）小灯泡正常发光时灯丝的电阻；
（2）电源电压；
（3）电路安全工作时，通过调节开关和滑片，电路的最大功率与最小功率的之比是多少。
本专题涉及的考点及公式
1.串联电路
（1）电流：串联电路电流处处相等。即：。
（2）电压：串联电路的总电压等于各部分电路两端的电压之和。即：。
（3）电阻：串联电路的总电阻等于各部分电路的电阻之和。即：。
（4）功率：串联电路的总功率等于各部分电路消耗的功率之和。即：。
（5）分压原理：串联电路中各部分两端的电压与电阻成正比。即：或。
2.并联电路
（1）电流：并联电路中总（干路）电流等于各支路电流之和。即：。
（2）电压：并联电路的各支路两端的电压等于总电压。即：。
（3）电阻：并联电路总电阻的倒数等于各支路电阻的倒数之和。即：。
（4）功率：并联电路的总功率等于各支路消耗的功率之和。即：。
（5）分流原理：并联电路中各支路的电流与电阻成反比。即：或。
3.欧姆定律及变形式：，，。
4.电功：（普适式），（适用于任何电路），（适用于纯电阻电路）。
5.电功率：（定义式），（普适式），（适用于纯电阻电路）。
6.电热：（定义式），（适用于纯电阻电路），非纯电阻电路。
7.带有滑动变阻器电路功率的问题
这类问题一般是滑动变阻器和某定值电阻或用电器串联。令该定值电阻（用电器）的电阻为R0，滑动变阻器的电阻为R变，电源电压为U，则电路中的电流，由P＝I2R可知，滑动变阻器的功率，由均值不等式可知，当 时，P有极大值。依据此结论解决相关的电流、电压关系。
一、计算题
1．（2022·辽宁营口·统考中考真题）如图所示，电源电压保持不变，小灯泡规格是“3V 1.5W”，R1=10Ω，滑动变阻器R2上标有“20Ω 1A”，电压表选用3V量程。断开S2，闭合S和S1，当滑片P移到变阻器中点时，小灯泡正常发光。求：
（1）小灯泡正常发光时的电流；
（2）电源电压；
（3）断开S1，闭合S和S2，在保证电路元件安全前提下，电路消耗的最大功率是多少。
2．（2022·贵州安顺·中考真题）在如图所示的电路中，电源电压恒为6V，滑动变阻器R2标有“20Ω 3A”的字样，闭合开关S，电流表的示数为0.3A。求
（1）R1的阻值；
（2）R2允许接入电路的最小阻值；
（3）整个电路允许消耗的最大功率与最小功率之比。
3．（2022·河北·统考中考真题）如图所示，电源电压为18V，R0为定值电阻，R为滑动变阻器，电流表量程为“0~0.6A”，电压表量程为“0~15V”。闭合开关S，移动滑片，当滑片移至滑动变阻器中点时，电流表的示数为0.36A，电压表的示数为3.6V。
（1）求R0的阻值；
（2）求滑动变阻器的最大阻值；
（3）在保证电路安全的情况下，电路消耗的最大功率为P1；将电压表改接在R两端，电路消耗的最小功率为P2。求P1∶P2。
4．（2022·辽宁丹东·统考中考真题）如图所示，电源电压保持不变，定值电阻R1=10Ω，滑动变阻器R3最大阻值20Ω。当闭合开关S、S1，断开S2，滑片P在某位置时，电流表示数为0.4A，电压表示数为1V；当开关S、S1、S2都闭合，滑片P在最左端时，电流表示数为0.75A。求：
（1）电源电压；
（2）定值电阻R2的阻值；
（3）闭合开关S、S2，断开S1，电路的最小功率。
5．（2022·江苏南通·统考中考真题）如图所示，电源电压恒定，R0是定值电阻，小灯泡L标有“6V 3W”，滑动变阻器R1的最大阻值为20Ω。三个开关均闭合时，小灯泡恰好正常发光，电流表示数为1.5A。
（1）求小灯泡的额定电流；
（2）求电阻R0的阻值；
（3）闭合S，断开S1和S2，移动变阻器的滑片P，求电路总功率的最小值和最大值。
6．（2022·四川攀枝花·统考中考真题）如图所示的电路中，电源电压保持恒定，定值电阻，滑动变阻器R最大阻值为。闭合开关和，当滑动变阻器接入电路中的阻值为零时，电流表、的示数分别为1.0A、0.4A。求：
（1）电阻的阻值；
（2）闭合，断开，调节滑动变阻器，求电路消耗功率的范围。
7．（2022·山东枣庄·统考中考真题）如图甲所示，电源电压保持不变，R0为定值电阻，R为滑动变阻器。当滑片P由滑动变阻器b端移动到a端的过程中，分别测出几组对应的电压值和电流值，通过计算得出滑动变阻器对应的电功率P，并画出滑动变阻器的电功率P和电流I的关系图像，如图乙所示。求：
（1）滑动变阻器的最大阻值；
（2）R0的阻值和电源电压；
（3）整个电路消耗的最小电功率和最大电功率之比。
8．（2022·山东菏泽·统考中考真题）如图所示为某用电器的内部简化电路，R1和R2为定值电阻， 。现将该用电器接入电压为220V的电路，当S1断开、S2接b时用电器消耗的电功率为220W。求：
（1）只闭合S1时，流过R1的电流；
（2）电阻R2的阻值；
（3）该用电器的最大电功率。
9．（2022·湖北荆州·统考中考真题）如图所示的电路中，电源电压恒定为4.5V，灯泡L上标有“2.5V；1.25W”字样（灯丝电阻不变），定值电阻R1阻值为15Ω，滑动变阻器R2的规格为“20Ω；1A”，电流表量程为0~0.6A，电压表量程为0~3V，求：
（1）小灯泡L的电阻；
（2）闭合开关S、断开开关S1、S2，电流表示数为0.3A，此时滑动变阻器R2连入电路的阻值；
（3）闭合开关S、S1、S2，滑动变阻器的滑片滑至最右端，通电1min定值电阻R1产生的热量；
（4）闭合开关S、S1、S2，在确保电路各元件安全的情况下，滑动变阻器R2的最大功率。
10．（2022·湖南永州·统考中考真题）小明为了控制灯泡的亮度，设计了如图甲所示的电路，已知电源电压恒定不变，灯泡L标有“6V 6W”字样（灯泡电阻不随温度变化），滑动变阻器R最大阻值为20Ω。将滑片P置于a端，闭合开关S，缓慢移动滑片P，当滑片P位于b端时，灯泡恰好正常发光。
（1）求电源电压U；
（2）求灯泡L的电阻；
（3）当电流表的示数为0.3A时，求此时滑动变阻器接入电路的电阻；
（4）将滑动变阻器R连接成如图乙所示电路，电源电压U'=3V，当滑片P位于a、b之间某一位置时（不包括a、b两点），电路消耗的电功率最小，求此最小电功率。
11．（2022·湖南郴州·统考中考真题）如图所示，电源电压恒定，L为“6V 3.6W”的小灯泡（假设灯丝电阻不随温度变化）。当S1断开，S和S2闭合时，灯泡L正常发光；当S、S1、S2都闭合时，通过定值电阻R1、R2的电流之比为3：2；闭合开关S，在确保通过电阻R2的电流不为零的前提下，控制S1、S2的通断，R2消耗的最大功率和最小功率之比为9：1。求：
（1）灯泡L的电阻；
（2）电源电压；
（3）R2消耗的最大功率。
12．（2022·黑龙江绥化·统考中考真题）如图甲所示的电路，电源电压可调，R为标有“1A”字样的滑动变阻器，a、c为其两个端点，电流表量程为0～3A，电压表量程为0～15V，L1、L2是额定电压均为6V的小灯泡，其电流与电压的关系如图乙所示。求：
（1）L1正常发光时的电阻；
（2）闭合开关S，断开S1、S2，在不损坏电路的情况下，使其中一盏灯正常发光，电压表示数是多少？
（3）闭合开关S、S2，断开S1，将电源电压调至14V，当滑动变阻器滑片P在b点时，小灯泡正常发光，此时Rab：Rbc=1：2，则滑动变阻器的最大阻值是多少欧姆？
（4）若不限制电路中各开关的状态，滑动变阻器滑片P的移动范围为中点位置至最大阻值处；现移动滑片P的同时调节电源电压，使电路中有小灯泡正常发光，其它各元件均安全，每种电路对应的总功率变化范围。
一、计算题
1．（2023·安徽合肥·合肥38中校考一模）如图所示电路，电源电压不变，R1和R2均为定值电阻，其中，R3为滑动变阻器（），S2为单刀双掷开关。连接好电路后，将滑动变阻器的滑片滑至电阻最右端，闭合S1，将S2掷于1端时，电流表的示数为0.15A；将S2掷于2端，调节滑动变阻器的滑片P在某一位置时，电流表的示数为0.3A，R3消耗的电功率最大。求：
（1）电源电压U的大小；
（2）将S2掷于2端，电流表示数为0.3A时，电阻R2消耗的电功率。
2．（2023·江西南昌·南昌市外国语学校校考模拟预测）小明为了控制灯泡的亮度，设计了如图甲所示的电路，已知电源电压恒定不变，灯泡L标有“6V 6W”字样（灯泡电阻不随温度变化），滑动变阻器R最大阻值为20Ω。将滑片P置于a端，闭合开关S，缓慢移动滑片P，当滑片P位于b端时，灯泡恰好正常发光。
（1）求电源电压U；
（2）求灯泡L的电阻；
（3）当电流表的示数为0.3A时，求此时滑动变阻器接入电路的电阻；
（4）将滑动变阻器R连接成如图乙所示电路，电源电压U'=3V，当滑片P位于a、b之间某一位置时（不包括a、b两点），电路消耗的电功率最小，求此最小电功率。
3．（2023·山西太原·山西大附中校考一模）如图甲所示，电源电压保持不变，小灯泡L正常发光时的电阻为10Ω，闭合开关S，调节滑动变阻器的滑片P从a端滑至b端的过程中，电流表示数与两电压表示数的关系图像如图乙所示。求：
（1）小灯泡的额定功率和定值电阻R0的阻值；
（2）滑动变阻器的最大阻值；
（3）电路总功率的最大值和最小值。
4．（2023·山西·山西大附中校考一模）如图所示，灯泡L1铭牌上标有“9V 4.5W”的字样（其阻值不变），电压表选用的是“0~15V”的量程，电流表均选“0~0.6A”的量程，电路总电压不变。当只闭合开关S1、S3，滑动变阻器的滑片P滑至最左端时，电流表A的示数为I1，电压表的示数为U1；当只断开开关S1，滑片P滑至最右端时，电流表A的示数为I2，电压表的示数为U2；当只闭合开关S1，滑片P仍在最右端时，电流表A1的示数为I3，电压表的示数为U3，电路消耗的总功率为1.8W。若I1∶I2=5∶3，U2∶U3=3∶5。则：
（1）求L1的阻值；
（2）求U1∶U2；
（3）求电源电压；
（4）在电路安全的情况下，求电路的最大功率。
5．（2023·黑龙江绥化·校考一模）如图甲所示电路，电源电压恒定，灯泡L标有“6V 6W” 的字样，R0为定值电阻。闭合开关，在滑片P由b端滑到a端的过程中，电压表示数与电流表示数关系图像如图乙所示，灯泡由较暗到正常发光，电路中的电流变为原来的2倍。求∶
（1）小灯泡L正常工作时的电流，及小灯泡正常工作10s消耗的电能；
（2） R0的电阻 ；
（3）当滑片P移到某一点c时，R上消耗的功率P与滑片移到b点时R上消耗的功率P之比为P∶P=33∶35，且此时R上消耗的功率P等于灯泡L和R0上消耗的总功率。求滑片P滑到c点时灯泡L的实际功率。（结果保留二位小数）
6．（2023春·江苏苏州·九年级苏州市立达中学校校考开学考试）某小组设计了如图所示的电路。已知电源电压不变，小灯泡LI、L2、L3的铭牌依次是“9V 4.05W”、“6V 1.2W”、“3V 0.9W”（灯丝电阻均不变），滑动变阻器上标有“20Ω 2A”字样，A、B、C、D是四个接线柱。实验时，将AD两个接线柱接在电源两端（电源电压保恒定不变），滑动变阻器的滑片移到最上端，此时有一个小灯泡正常工作，另一个灯泡未达到额定电压。
（1）求小灯泡L3正常工作时的电流；
（2）求电源电压；
（3）某同学将三个小灯泡取下来后，再随机接入电路中原来三个小灯泡所在位置进行实验。把AD两个按线柱接在同一电源两端，调节滑动变阻器的滑片P到某一点，电路图中L2位置的灯恰好正常发光，此时L1位置的小灯泡实际功率为其额定功率的，求此时滑动变阻器的电功率。
7．（2023春·重庆·九年级重庆南开中学校考阶段练习）如图所示的电路中，小灯泡上标有“2V 1W”字样，电流表的量程为0~0.6A。若将滑片移动到最右端，只闭合开关S2，断开S1与S3时，小灯泡正常发光；再将滑片向左移到中点位置时，电压表示数为5V。始终保持滑片在中点位置不变，当闭合开关S1、S3，断开S2时，定值电阻R0消耗的功率为P1；当只闭合开关S1，断开S2与S3时，定值电阻R0消耗的功率为P2，P1∶P2=9∶4，求：
（1）小灯泡正常发光时灯丝的电阻；
（2）电源电压；
（3）电路安全工作时，通过调节开关和滑片，电路的最大功率与最小功率的之比是多少。
