初中物理粤沪版九年级下册3 发电机为什么能发电教学ppt课件

这是一份初中物理粤沪版九年级下册3 发电机为什么能发电教学ppt课件，共16页。PPT课件主要包含了学习目标，发电机的工作原理，交变电流，直流发电机，大型水轮发电机组，吊装转子，手摇发电机，人的化学能→电能，柴油发电机，水轮机等内容，欢迎下载使用。
1.知道发电机的原理，能说出发电机为什么能发电2.知道发电机发电过程的能量转化3.知道什么是交流电，知道我国供生活用电的交流电的频率，能区分交流电和直流电
（1）电磁感应现象中，靠外力使导体切割磁感线，消耗了什么能？得到了什么能？（2）电磁感应现象中实现了什么能向什么能的转化？
消耗了机械能，获得了电能
实现了从机械能向电能的转化

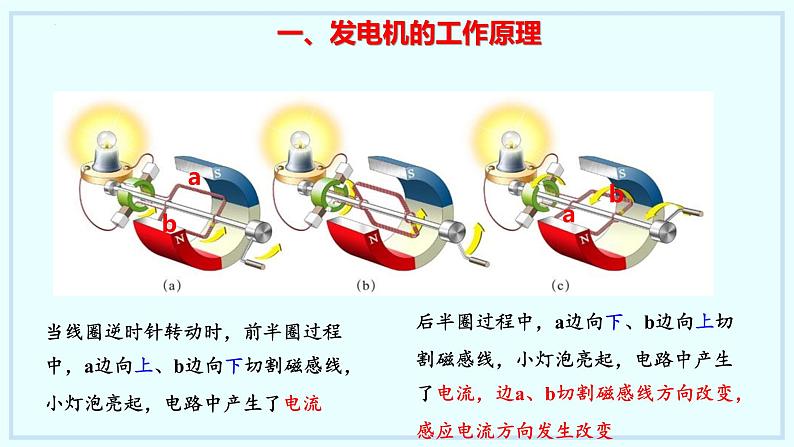

当线圈逆时针转动时，前半圈过程中，a边向上、b边向下切割磁感线，小灯泡亮起，电路中产生了电流
后半圈过程中，a边向下、b边向上切割磁感线，小灯泡亮起，电路中产生了电流，边a、b切割磁感线方向改变，感应电流方向发生改变

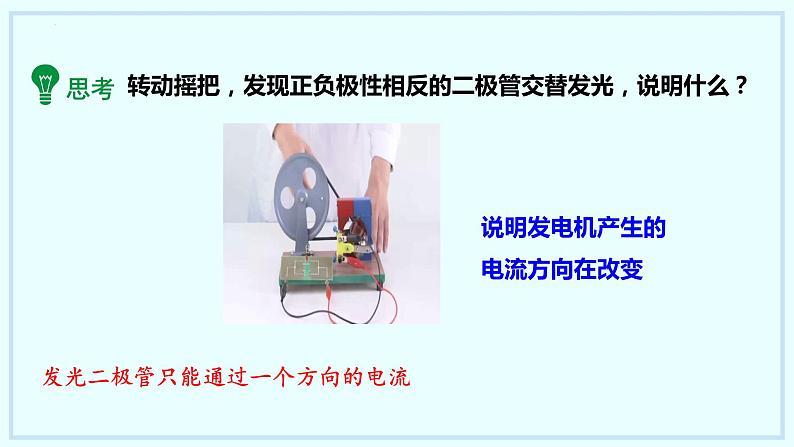

转动摇把，发现正负极性相反的二极管交替发光，说明什么？
说明发电机产生的电流方向在改变
发光二极管只能通过一个方向的电流

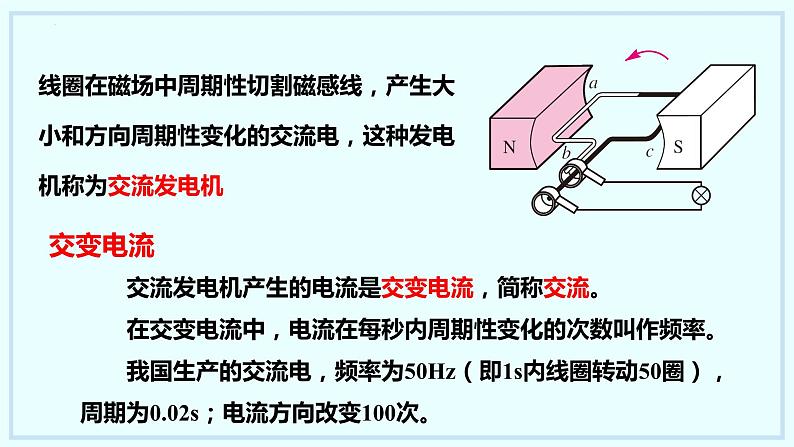

线圈在磁场中周期性切割磁感线，产生大小和方向周期性变化的交流电，这种发电机称为交流发电机
　　交流发电机产生的电流是交变电流，简称交流。　　在交变电流中，电流在每秒内周期性变化的次数叫作频率。 我国生产的交流电，频率为50Hz（即1s内线圈转动50圈），周期为0.02s；电流方向改变100次。

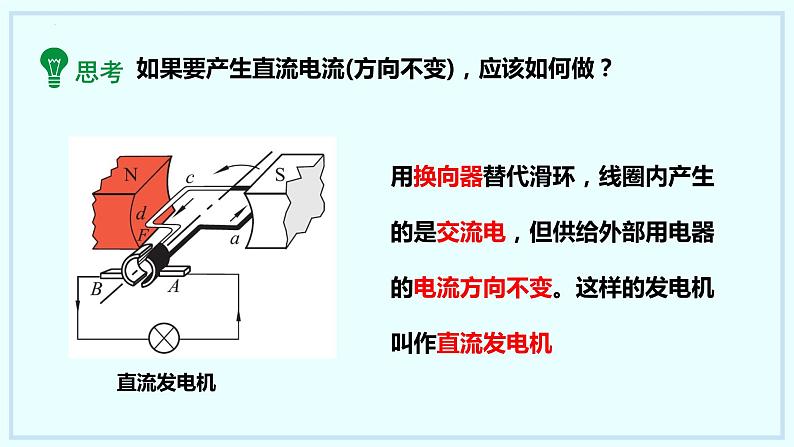

如果要产生直流电流(方向不变)，应该如何做？
用换向器替代滑环，线圈内产生的是交流电，但供给外部用电器的电流方向不变。这样的发电机叫作直流发电机

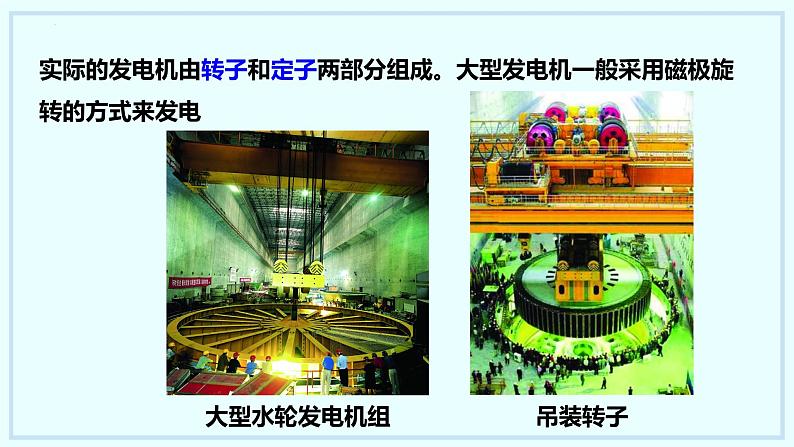

实际的发电机由转子和定子两部分组成。大型发电机一般采用磁极旋转的方式来发电
发电机发电的过程是其他形式能转化为电能的过程
柴油的化学能→内能→电能
动圈式话筒：当话筒接收声波时，声波产生的力量作用在膜片上，引起膜片振动，带动线圈作相应振动，线圈在永磁体中运动，将声音信号转变成电信号。
在磁场中 做切割磁感线运动
导体切割磁感线运动方向
电流大小、方向随时间周期性变化
1.如图所示，将甲、乙两个微型电动机的转轴对接并固定在一起，闭合开关后两电动机一起转动，小灯泡发光。此处产生电磁感应现象的是_____(填“ 甲”或“ 乙”) 电动机。该过程中能量转化是将电能→_______能→电能，最终转化为内能和光能。
2．如图所示是电磁实验，正确的是 ( ) A．图甲研究电磁铁磁性强弱与电流大小的关系 B．图乙研究电磁感应现象C．图丙研究磁场对电流作用 D．图丁研究电流的磁场
3.图示为交流发电机的工作原理图. 线圈abcd处于水平向右的磁场中，通过两完整的铜环和电刷与小灯泡相连．在图示位置，线圈逆时针转动，电流从上往下通过小灯泡，则(　　)A. 线圈中产生电流的原理是电流磁效应B. 由图示位置转过180°时，电流依然从上往下通过小灯泡C. 在图示位置，只对调两磁极位置，电流从下往上通过小灯泡D. 在图示位置转过90°时，电路中仍然能产生感应电流
