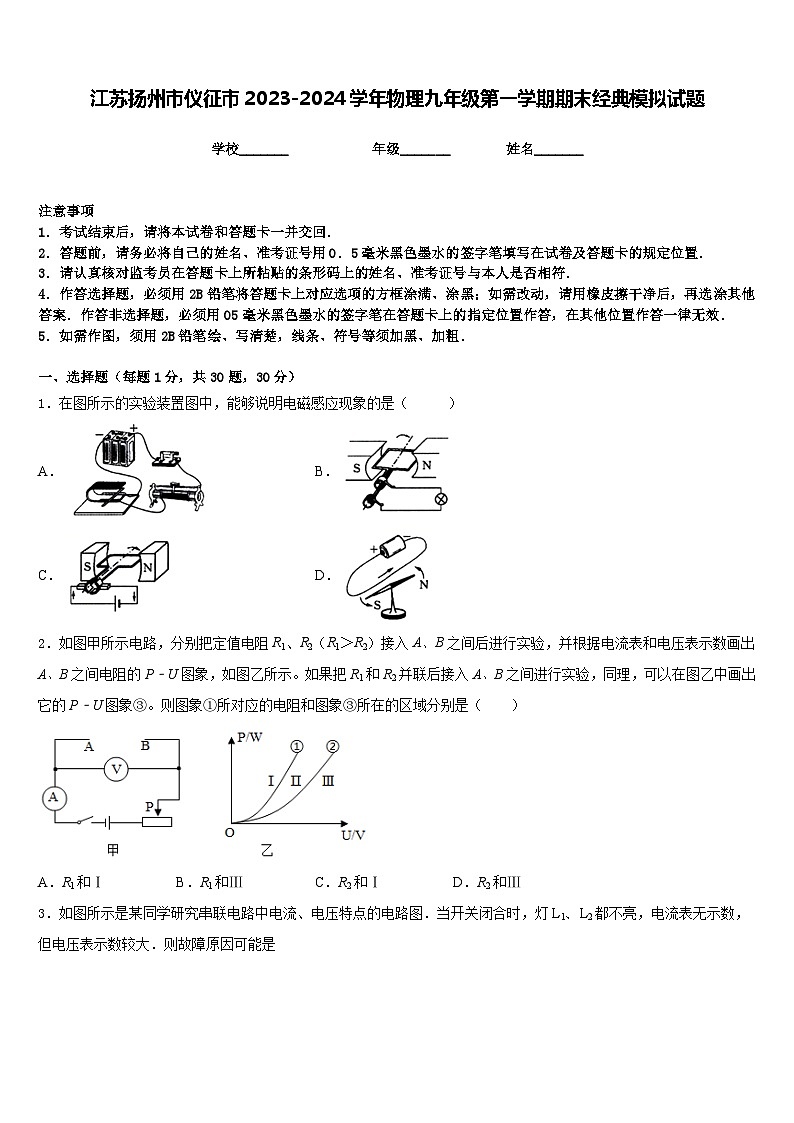

江苏扬州市仪征市2023-2024学年物理九年级第一学期期末经典模拟试题含答案

这是一份江苏扬州市仪征市2023-2024学年物理九年级第一学期期末经典模拟试题含答案，共9页。试卷主要包含了下列有关能量转化的说法正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．在图所示的实验装置图中，能够说明电磁感应现象的是（ ）
A．B．
C．D．
2．如图甲所示电路，分别把定值电阻R1、R2（R1＞R2）接入A、B之间后进行实验，并根据电流表和电压表示数画出A、B之间电阻的P﹣U图象，如图乙所示。如果把R1和R2并联后接入A、B之间进行实验，同理，可以在图乙中画出它的P﹣U图象③。则图象①所对应的电阻和图象③所在的区域分别是（ ）
A．R1和ⅠB．R1和ⅢC．R2和ⅠD．R2和Ⅲ

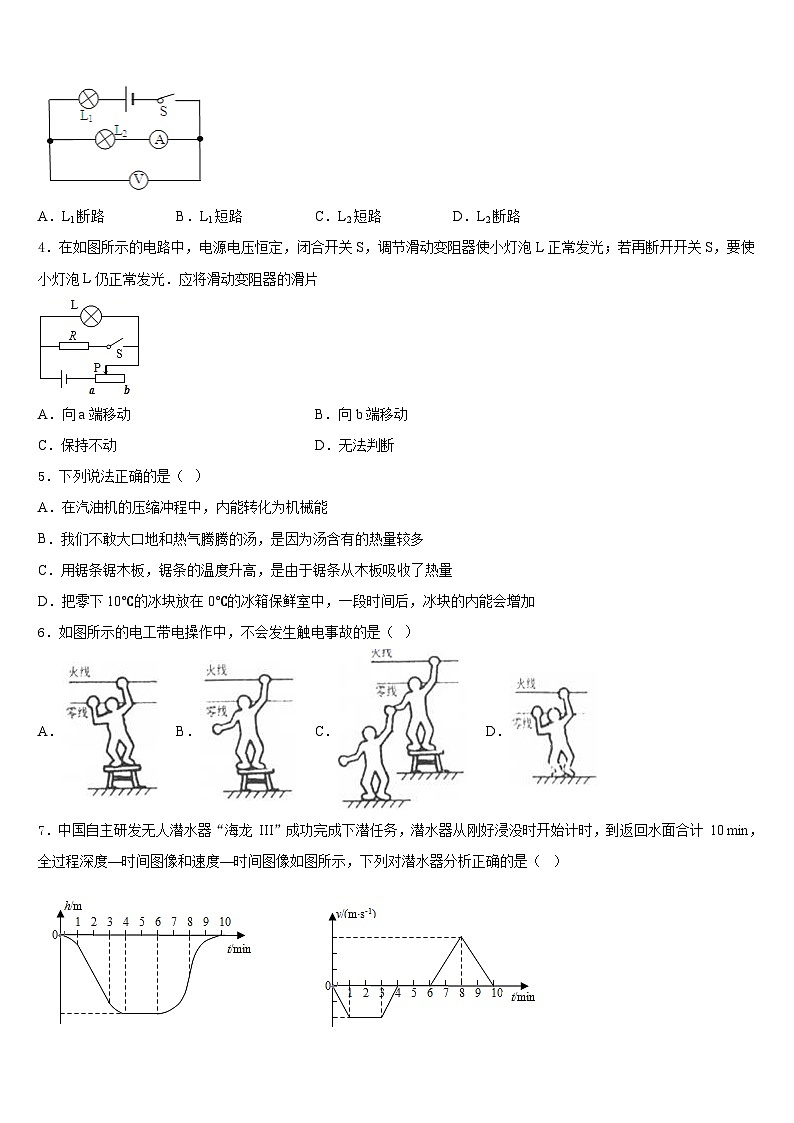

3．如图所示是某同学研究串联电路中电流、电压特点的电路图．当开关闭合时，灯L1、L2都不亮，电流表无示数，但电压表示数较大．则故障原因可能是
A．L1断路 B．L1短路 C．L2短路 D．L2断路
4．在如图所示的电路中，电源电压恒定，闭合开关S，调节滑动变阻器使小灯泡L正常发光；若再断开开关S，要使小灯泡L仍正常发光．应将滑动变阻器的滑片
A．向a端移动 B．向b端移动
C．保持不动 D．无法判断
5．下列说法正确的是（ ）
A．在汽油机的压缩冲程中，内能转化为机械能
B．我们不敢大口地和热气腾腾的汤，是因为汤含有的热量较多
C．用锯条锯木板，锯条的温度升高，是由于锯条从木板吸收了热量
D．把零下10℃的冰块放在0℃的冰箱保鲜室中，一段时间后，冰块的内能会增加
6．如图所示的电工带电操作中，不会发生触电事故的是（ ）
A．B．C．D．
7．中国自主研发无人潜水器“海龙 III”成功完成下潜任务，潜水器从刚好浸没时开始计时，到返回水面合计 10 min，全过程深度—时间图像和速度—时间图像如图所示，下列对潜水器分析正确的是（ ）

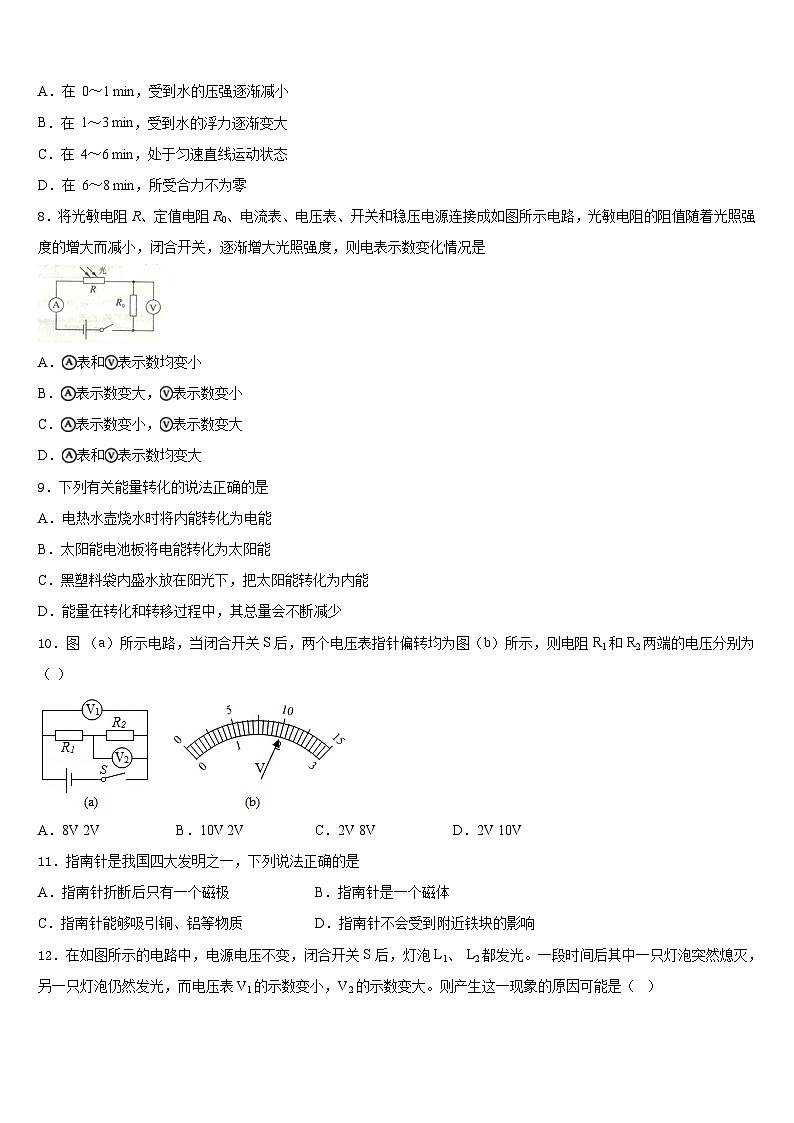

A．在 0～1 min，受到水的压强逐渐减小
B．在 1～3 min，受到水的浮力逐渐变大
C．在 4～6 min，处于匀速直线运动状态
D．在 6～8 min，所受合力不为零
8．将光敏电阻R、定值电阻R0、电流表、电压表、开关和稳压电源连接成如图所示电路，光敏电阻的阻值随着光照强度的增大而减小，闭合开关，逐渐增大光照强度，则电表示数变化情况是
A．表和表示数均变小
B．表示数变大，表示数变小
C．表示数变小，表示数变大
D．表和表示数均变大
9．下列有关能量转化的说法正确的是
A．电热水壶烧水时将内能转化为电能
B．太阳能电池板将电能转化为太阳能
C．黑塑料袋内盛水放在阳光下，把太阳能转化为内能
D．能量在转化和转移过程中，其总量会不断减少
10．图 （a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（ ）
A．8V 2VB．10V 2VC．2V 8VD．2V 10V
11．指南针是我国四大发明之一，下列说法正确的是
A．指南针折断后只有一个磁极B．指南针是一个磁体
C．指南针能够吸引铜、铝等物质D．指南针不会受到附近铁块的影响
12．在如图所示的电路中，电源电压不变，闭合开关S后，灯泡L1、 L2都发光。一段时间后其中一只灯泡突然熄灭，另一只灯泡仍然发光，而电压表V1的示数变小，V2的示数变大。则产生这一现象的原因可能是（ ）
A．灯L1断路B．灯L2断路
C．灯L1短路D．灯L2短路
二、填空题（每题5分，共4题，20分）
13．在常见的物质中，水的比热容最大。当等质量等初温的水和干泥土，吸收了相同的热量后温度变化较大的是_______(选填“水”或“干泥土”)；正是由于这一特点，地球上形成不同的海洋性气候和大陆性气候。如表所示是2018年6月4日沿海城市北海和内地城市百色两地的气温情况，请根据两个地方的气温变化情况判别地方名称，城市甲是_______。
14．图甲为热敏电阻的R- t图象，图乙为用此热敏电阻R和继电器组成的恒温箱的简单温控电路，继电器线圈的电阻为150Ω，当线圈中电流大于或等于28mA时，继电器的衔铁被吸合，加热器停止工作，实现温控。为继电器线圈供电的电池的电压为6 V，图中的“电源”是恒温箱加热器的电源。
（1）从图甲中可得50℃时热敏电阻的阻值为__________Ω。
（2）恒温箱的加热器应接在__________（"A、B端" / "C、D端"）
（3）当恒温箱内的温度达到100℃时，这时恒温箱加热器处于__________工作状态（“加热状态”/ “停止工作状态"）
15．为了保护环境，我国大力发展新能源电动汽车。如图所示，新能源电动汽车正在充电，充电过程中电动汽车的电池相当于电路中的________；汽车在通过红绿灯路口时，要遵守“红灯停，绿灯行，黄灯也要等一等”的交规，那么路口的这些交通指示灯是_____联的。
16．家庭电路中短路或超负荷运行很容易引发火灾，为了避免此类事故的发生，家庭电路中必须安装__；如果家用电器内部导线的绝缘皮破损，人体接触家用电器金属外壳时容易发生触电事故，为防止此类事故的发生，家用电器的金属外壳应该__．
三、实验题（共12分）
17．（4分）在“探究不同物质吸热性质”的实验时，在两个相同的烧杯里分别加入水和食用油，用相同的电加热器同时给它们加热（如图甲所示）。如图乙所示是水和食用油在加热过程中温度随时间变化关系的图像。（已知c水=4.2（kg））
（1）实验时，在两个相同的烧杯里加入水和食用油的初温和______（选填“质量”或“体积”）是相同的；
（2）选择两个相同的电加热器给水和食用油加热，目的是为了在相同的时间内，两个电加热器对水和食用油放出的热量是______（选填“相同”或“不相同”）的；
（3）在实验过程中，通过控制加热时间相同，比较水和煤油______来比较不同液体的吸热能力；在相同条件下，要使水和食用油升高相同的温度，则______（选填“水”或“食用油”）需要加热的时间更长些；
（4）由图乙可知，其中a是表示______（选填“水”或“食用油”）的温度随时间变化关系的图像；食用油的比热容是______（kg）。
18．（4分）如图甲、乙是“探究电流产生的热量与哪些因素有关”的实验装置，其中，两个透明容器中都有一段电阻丝，密封着等量的空气。

（1）实验装置甲是探究电流产生的热量与_____大小的关系，实验装置乙是探究电流产生的热量与_____大小的关系。
（2）实验前，应使两个U形管中的液面高度_____，该实验方案是通过U形管中液面的_____来反映电流产生热量的多少。
（3）实验中，甲装置通电一会后，刘欣同学观察发现右边U形管中的液面上升较快，这一实验现象表明，在电流_____，通电时间相同时，电阻越大，电阻产生的热量_____。
19．（4分）小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。
(1)在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，小明忘了______；
(2)小明先将电流表接A处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：______；
(3)他在测量B处电流时，发现电流表的指针偏转如图乙所示，原因是______；排除故障后，电流表的示数如图丙所示，则电流表的示数为______A；
(4)在解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流并记录在表格中，立即得出了并联电路的电流规律。请指出他实验中存在的问题是______；
(5)实验改进后，小明又测量了几组数据，如上表所示，因此，他得到并联电路的电流关系是______。（写出表达式，用IA、IB、IC表示）
四、作图题（共16分）
20．（8分）如图所示，是家庭电路的部分电路元件，请按照安全用电的原则，将其正确连入电路。
（____）
21．（8分）如图所示电路中，电源电压保持不变，当闭合开关后，电压表的示数为6 V，电流表的示数为1.5 A，在方框内画出两个阻值都为8 Ω的电阻连接情况。
（______）
五、计算题（共22分）
22．（10分）图甲所示的实验现象说明 ；
图乙所示的实验现象说明 ；
图丙所示的实验现象说明 。
23．（12分）如图甲所示为一个超声波加湿器，如图乙所示为其内部湿度监测装置的简化电路图．已知电源电压为12V，定值电阻R0的阻值为30Ω，电流表的量程为0～200mA，电压表的量程为0～9V．湿敏电阻R的阻值随湿度RH变化的关系图象如图丙所示，其阻值最大为120Ω（图中未画出）．
则在电路安全工作的前提下，请计算出：
（1）当电流表的示数为0.2A时，R接入电路中的阻值？
（2）当电压表示数为9V时，通过R0的电流？
（3）装置能监测湿度最大值？
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、C
3、D
4、B
5、D
6、B
7、D
8、D
9、C
10、A
11、B
12、C
二、填空题（每题5分，共4题，20分）
13、干泥土 北海
14、90 A、B端 停止工作状态
15、用电器 并
16、空气开关 接地
三、实验题（共12分）
17、质量 相同 温度的变化 水 食用油
18、电阻 电流 相同 高度差 相同 越多
19、断开开关 L1断路 电流表正负接线柱接反了 0.24 没有进行多次测量 IC=IA+IB
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、分子在不停地做无规则的运动；分子之间有引力；温度越高，分子运动越剧烈.
23、（1）30Ω； （2） 0.1A； （3）80%
A处的电流/A
B处的电流/A
C处的电流/A
第一次测量
0.1
0.12
0.22
第二次测量
0.2
0.24
0.44
第三次测量
0.25
0.3
0.55
