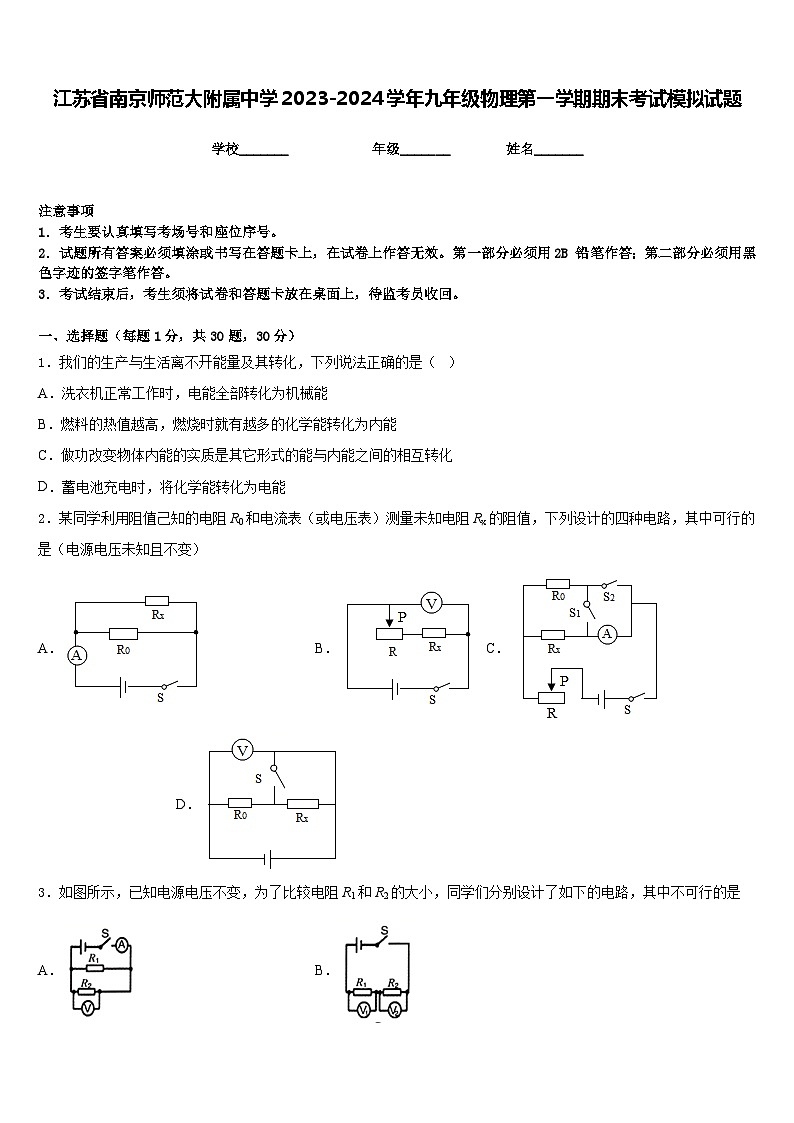

江苏省南京师范大附属中学2023-2024学年九年级物理第一学期期末考试模拟试题含答案

这是一份江苏省南京师范大附属中学2023-2024学年九年级物理第一学期期末考试模拟试题含答案，共8页。试卷主要包含了考生要认真填写考场号和座位序号，下列有关电的知识，说法正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．我们的生产与生活离不开能量及其转化，下列说法正确的是（ ）
A．洗衣机正常工作时，电能全部转化为机械能
B．燃料的热值越高，燃烧时就有越多的化学能转化为内能
C．做功改变物体内能的实质是其它形式的能与内能之间的相互转化
D．蓄电池充电时，将化学能转化为电能
2．某同学利用阻值己知的电阻R0和电流表（或电压表）测量未知电阻Rx的阻值，下列设计的四种电路，其中可行的是（电源电压未知且不变）
A．B．C．D．
3．如图所示，已知电源电压不变，为了比较电阻R1和R2的大小，同学们分别设计了如下的电路，其中不可行的是
A．B．
C．D．

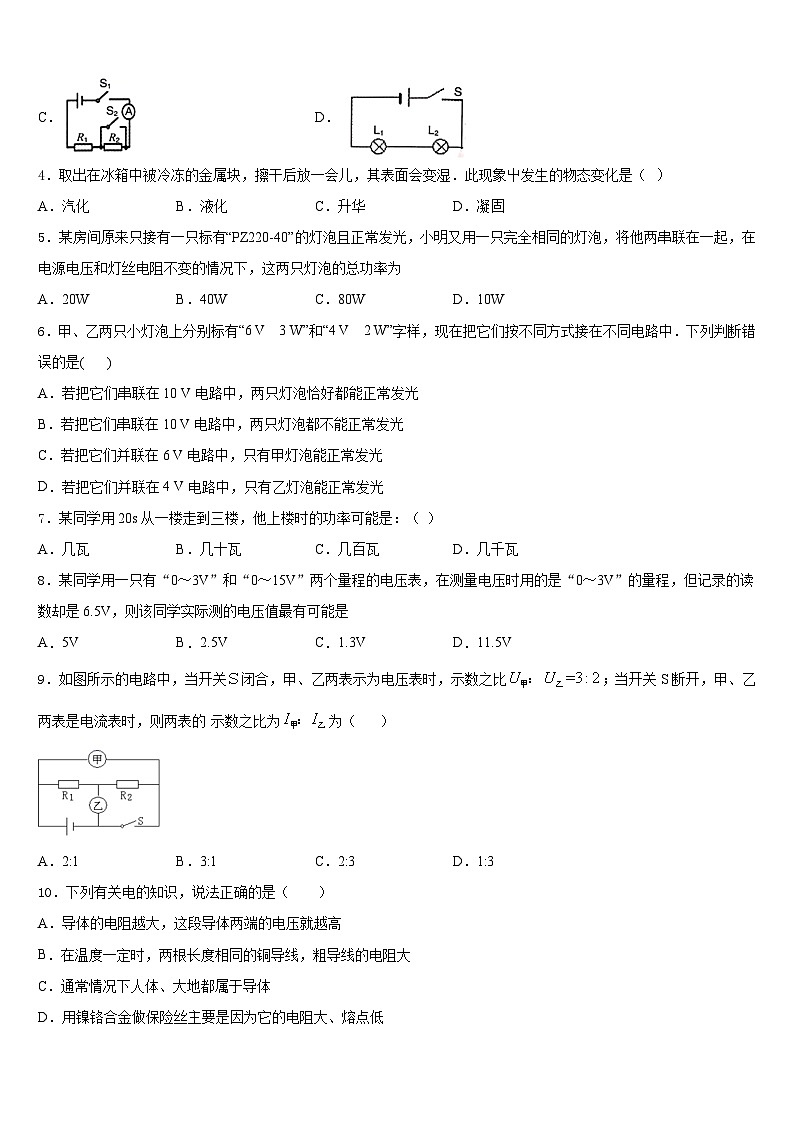

4．取出在冰箱中被冷冻的金属块，擦干后放一会儿，其表面会变湿．此现象屮发生的物态变化是（ ）
A．汽化B．液化C．升华D．凝固
5．某房间原来只接有一只标有“PZ220-40”的灯泡且正常发光，小明又用一只完全相同的灯泡，将他两串联在一起，在电源电压和灯丝电阻不变的情况下，这两只灯泡的总功率为
A．20WB．40WC．80WD．10W
6．甲、乙两只小灯泡上分别标有“6 V 3 W”和“4 V 2 W”字样，现在把它们按不同方式接在不同电路中．下列判断错误的是( )
A．若把它们串联在10 V电路中，两只灯泡恰好都能正常发光
B．若把它们串联在10 V电路中，两只灯泡都不能正常发光
C．若把它们并联在6 V电路中，只有甲灯泡能正常发光
D．若把它们并联在4 V电路中，只有乙灯泡能正常发光
7．某同学用20s从一楼走到三楼，他上楼时的功率可能是：（ ）
A．几瓦B．几十瓦C．几百瓦D．几千瓦
8．某同学用一只有“0～3V”和“0～15V”两个量程的电压表，在测量电压时用的是“0～3V”的量程，但记录的读数却是6.5V，则该同学实际测的电压值最有可能是
A．5VB．2.5VC．1.3VD．11.5V
9．如图所示的电路中，当开关Ｓ闭合，甲、乙两表示为电压表时，示数之比；当开关S断开，甲、乙两表是电流表时，则两表的 示数之比为为（ ）
A．2:1B．3:1C．2:3D．1:3
10．下列有关电的知识，说法正确的是（ ）
A．导体的电阻越大，这段导体两端的电压就越高
B．在温度一定时，两根长度相同的铜导线，粗导线的电阻大
C．通常情况下人体、大地都属于导体
D．用镍铬合金做保险丝主要是因为它的电阻大、熔点低

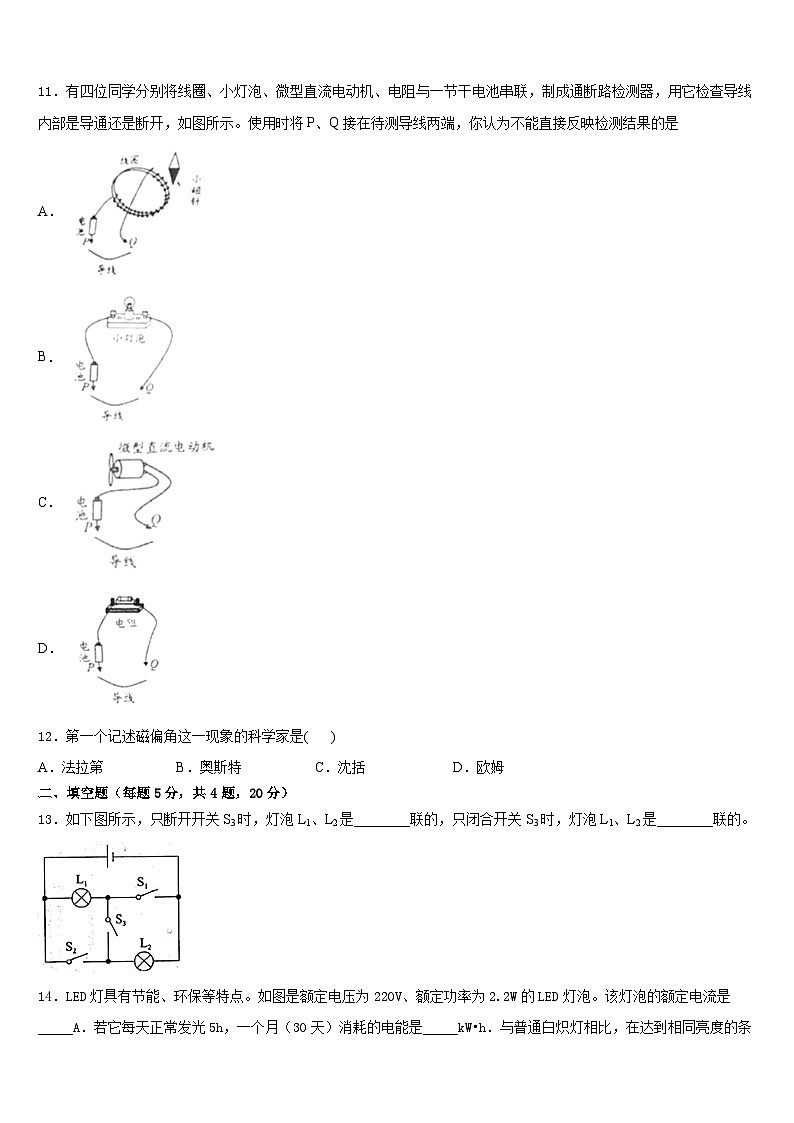

11．有四位同学分别将线圈、小灯泡、微型直流电动机、电阻与一节干电池串联，制成通断路检测器，用它检查导线内部是导通还是断开，如图所示。使用时将P、Q接在待测导线两端，你认为不能直接反映检测结果的是
A．
B．
C．
D．
12．第一个记述磁偏角这一现象的科学家是( )
A．法拉第B．奥斯特C．沈括D．欧姆
二、填空题（每题5分，共4题，20分）
13．如下图所示，只断开开关S3时，灯泡L1、L2是________联的，只闭合开关S3时，灯泡L1、L2是________联的。
14．LED灯具有节能、环保等特点。如图是额定电压为220V、额定功率为2.2W的LED灯泡。该灯泡的额定电流是_____A．若它每天正常发光5h，一个月（30天）消耗的电能是_____kW•h．与普通白炽灯相比，在达到相同亮度的条件下，假设LED灯可以节约90%的电能，则这个LED灯与功率为_____W的白炽灯亮度相当。
15．如图是小灯泡L和电阻R中的电流随电压变化的图象。由图象可知，电阻R的阻值为_____Ω。现将小灯泡L和电阻R串联在电路中，当电阻R两端电压为3V时，小灯泡L消耗的功率是_______W。
16．如图所示电路，开关S闭合后，两灯均发光，电压表测的是灯_____（选填“L1”或“L2”）两端电压。
三、实验题（共12分）
17．（4分）如图所示是“探究不同物质吸热升温现象”的实验装置。用同一套装置，先后加热并不断搅拌质量相等的煤油和水。
（1）要完成该探究实验，除了图中所示的器材外，还需要的测量工具有天平和_____。
（2）小明设计的记录数据如表格，分析表格可知：他是用_____相同比较_____的方法来完成探究实验的。
（3）实验结束后，小明查表知道水的比热容为4.2×103 J/（kg•℃），则1.5kg水温度升高20℃吸收的热量是_____J；若这些热量由酒精完全燃烧获得，则至少要消耗_____g酒精。（酒精的热值为3.0×107J/kg）
（4）在受太阳照射的条件相同时，内陆地区昼夜温差比沿海地区_____，这是因为干泥土和水相比，_____较小。
18．（4分）将两片不同的金属片A、B浸在盐水中，这就是一个电池，该电池对外供电时，将______能转化为电能，把金属片A、B分别用导线连接到电压表接线柱上，电压表的指针发生如图所示的偏转，则金属片A是_____(选填“正”或“负”)极．
19．（4分）某实验小组的同学用图所示器材测量小灯泡电功率，待测小灯泡L的额定电压为3.8V，额定功率小于1W，电源电压恒为6V，滑动变阻器R的规格为“100Ω 1A”，图甲所示是该实验小组没有连接完整的电路：
(1)请用笔画线代替导线，把甲图电路连接完整；
（_____）
(2)连接完电路，闭合开关后，发现无论怎样移动滑片，小灯泡不亮，电流表、电压表示数均保持不变，那么出现该状况的原因可能是_____________________。
(3)排除故障后，通过正确操作，当灯泡正常发光时，电流表示数如图乙所示，为____A，此时，小灯泡的电阻为________Ω，小灯泡的额定功率为______W；
(4)该实验小组的同学还测量了小灯泡电阻，测量三次后发现小灯泡的电阻值有明显差别，其原因是________。
四、作图题（共16分）
20．（8分）请在图中标出螺线管上的电流方向、通电螺线管的极性和磁感线的方向，并标出处于静止状态时的小磁针的N极。
（______）
21．（8分）用笔画线代替导线将图中的电灯、开关接入家庭电路．
五、计算题（共22分）
22．（10分）冬天浴室里的玻璃镜面在洗完澡后会蒙上一层水雾变得模糊，为了解决这个问题，“创新”小组的同学们设计了一个高、低温两档的加热玻璃电路（如图）。已知电源电压为不变，电热丝，。
(1)当闭合、断开时，电路消耗的功率为多少？
(2)开启高温档，对质量为的玻璃加热，玻璃温度升高了10，这一过程玻璃吸收了多少热量？高温档电路的加热效率为多大？[已知玻璃的比热容约为
23．（12分）如图所示的电路中，电流表使用的量程为0~0.6A，电压表使用的量程为0~15V。定值电阻R=10，开关S闭合，将滑片P从最右端B点移至滑动变阻器的中点时，电压表示数为3V，电流表示数变化了0.12A。求
(1)滑片P在中点时，通过电阻R的电流；
(2)滑片P在最右端B点时，电流表的示数；
(3)电源电压；
(4)为保证电表安全，滑动变阻器接入电路中阻值的取值范围。
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、A
4、B
5、A
6、B
7、C
8、C
9、D
10、C
11、D
12、C
二、填空题（每题5分，共4题，20分）
13、并 串
14、0.01 0.33 22
15、20 0.15
16、L1
三、实验题（共12分）
17、秒表 加热时间 升高的温度 1.26×105 4.2 大 比热容
18、化学 正
19、 滑动变阻器接成“下下接法”（或滑动变阻器接成“AB接法”） 0.2 19 0.76 灯丝电阻随温度而改变（或灯丝电阻与温度有关）
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)；(2)；
23、 (1) 0.3A；(2) 0.18A；(3) 9V；(4)5Ω～40Ω
加热时间/min
0
0.5
1
1.5
2
…
温度
煤油





水
