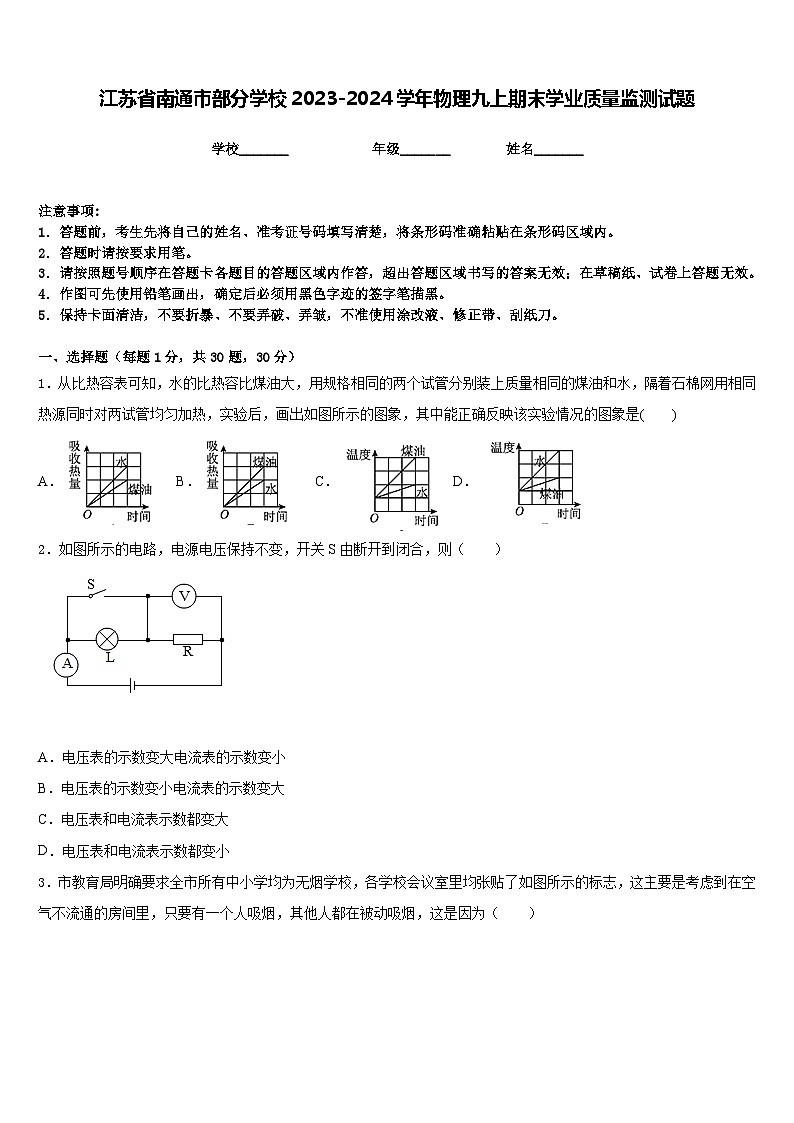

江苏省南通市部分学校2023-2024学年物理九上期末学业质量监测试题含答案

这是一份江苏省南通市部分学校2023-2024学年物理九上期末学业质量监测试题含答案，共9页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．从比热容表可知，水的比热容比煤油大，用规格相同的两个试管分别装上质量相同的煤油和水，隔着石棉网用相同热源同时对两试管均匀加热，实验后，画出如图所示的图象，其中能正确反映该实验情况的图象是( )
A．B．C．D．
2．如图所示的电路，电源电压保持不变，开关S由断开到闭合，则（ ）
A．电压表的示数变大电流表的示数变小
B．电压表的示数变小电流表的示数变大
C．电压表和电流表示数都变大
D．电压表和电流表示数都变小

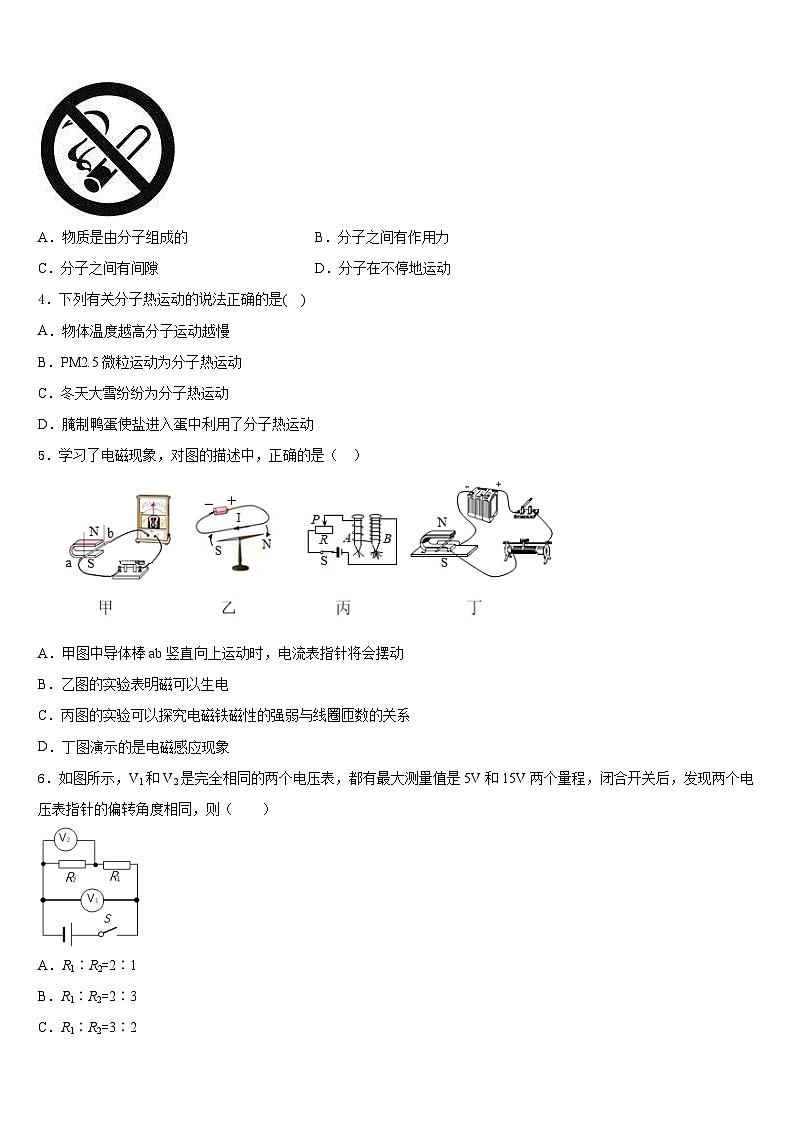

3．市教育局明确要求全市所有中小学均为无烟学校，各学校会议室里均张贴了如图所示的标志，这主要是考虑到在空气不流通的房间里，只要有一个人吸烟，其他人都在被动吸烟，这是因为（ ）
A．物质是由分子组成的B．分子之间有作用力
C．分子之间有间隙D．分子在不停地运动
4．下列有关分子热运动的说法正确的是( )
A．物体温度越高分子运动越慢
B．PM2.5微粒运动为分子热运动
C．冬天大雪纷纷为分子热运动
D．腌制鸭蛋使盐进入蛋中利用了分子热运动
5．学习了电磁现象，对图的描述中，正确的是（ ）
A．甲图中导体棒ab竖直向上运动时，电流表指针将会摆动
B．乙图的实验表明磁可以生电
C．丙图的实验可以探究电磁铁磁性的强弱与线圈匝数的关系
D．丁图演示的是电磁感应现象
6．如图所示，V1和V2是完全相同的两个电压表，都有最大测量值是5V和15V两个量程，闭合开关后，发现两个电压表指针的偏转角度相同，则（ ）
A．R1∶R2=2∶1
B．R1∶R2=2∶3
C．R1∶R2=3∶2
D．R1∶R2=1∶2

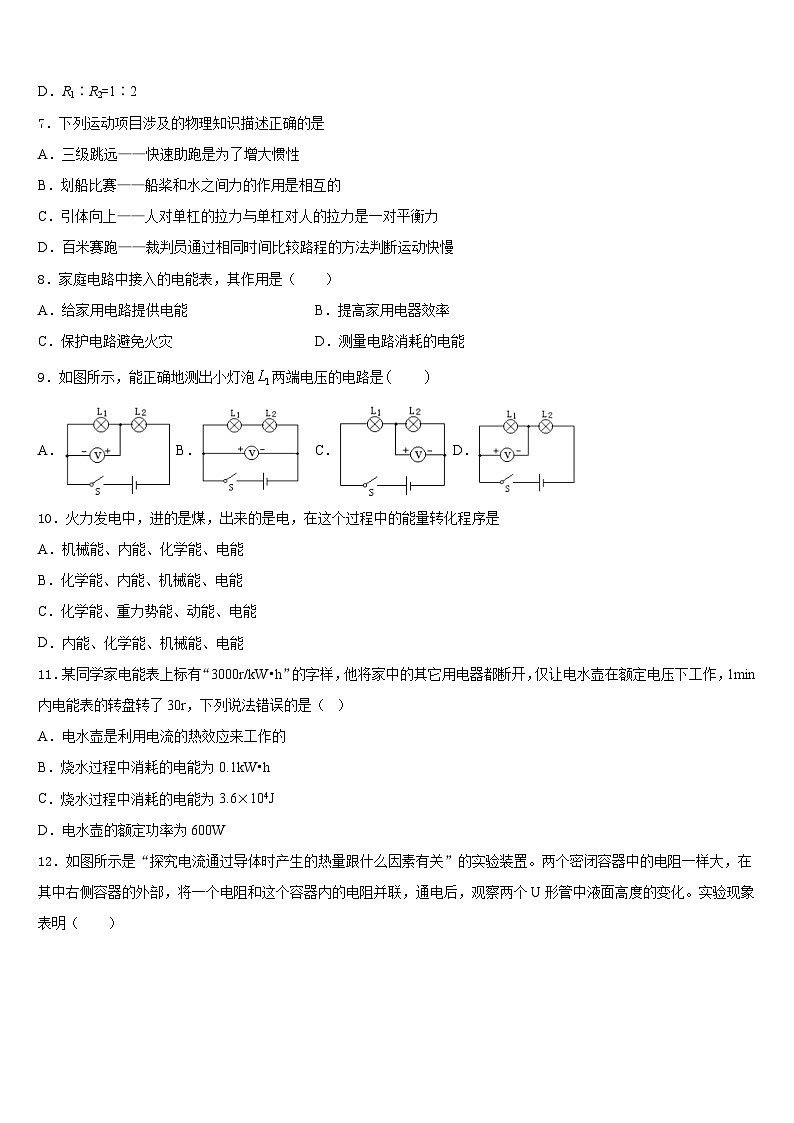

7．下列运动项目涉及的物理知识描述正确的是
A．三级跳远——快速助跑是为了增大惯性
B．划船比赛——船桨和水之间力的作用是相互的
C．引体向上——人对单杠的拉力与单杠对人的拉力是一对平衡力
D．百米赛跑——裁判员通过相同时间比较路程的方法判断运动快慢
8．家庭电路中接入的电能表，其作用是（ ）
A．给家用电路提供电能B．提高家用电器效率
C．保护电路避免火灾D．测量电路消耗的电能
9．如图所示，能正确地测出小灯泡两端电压的电路是
A．B．C．D．
10．火力发电中，进的是煤，出来的是电，在这个过程中的能量转化程序是
A．机械能、内能、化学能、电能
B．化学能、内能、机械能、电能
C．化学能、重力势能、动能、电能
D．内能、化学能、机械能、电能
11．某同学家电能表上标有“3000r/kW•h”的字样，他将家中的其它用电器都断开，仅让电水壶在额定电压下工作，1min内电能表的转盘转了30r，下列说法错误的是（ ）
A．电水壶是利用电流的热效应来工作的
B．烧水过程中消耗的电能为0.1kW•h
C．烧水过程中消耗的电能为3.6×104J
D．电水壶的额定功率为600W
12．如图所示是“探究电流通过导体时产生的热量跟什么因素有关”的实验装置。两个密闭容器中的电阻一样大，在其中右侧容器的外部，将一个电阻和这个容器内的电阻并联，通电后，观察两个U形管中液面高度的变化。实验现象表明（ ）
A．在电阻相同、通电时间相同的情况下，通过一个电阻的电流越大，这个电阻产生的热量越多
B．在电阻相同、通过电阻的电流相同的情况下，电流通过一个电阻的时间越大，这个电阻产生的热量越少
C．在通过电阻的电流和时间都相同的情况下，电阻越大，这个电阻产生的热量越少
D．在通过电阻的电流和时间都相同的情况下，电阻越小，这个电阻产生的热量越多
二、填空题（每题5分，共4题，20分）
13．如图是小明家电能表，他家用电器总功率不能超过_____W．当小明家只有一台电脑工作时，3min内转盘正好转过6r，则电脑消耗的电能是_____J，它的电功率是_____W．若再打开电灯，电能表的转盘转速将_____（选填“变快”或“变慢”）。
14．某同学连接的电路如图所示，他所用的电源是电压为6V的电池组，当他将开关闭合后，电压表的示数为2V，则L1两端的电压为_______V ，L2两端的电压为________V。
15．如图所示电路，当开关S闭合，甲、乙两表是电压表时，两表示数之比U甲：U乙=3：2，则R1：R2=____；当开关S断开，甲、乙两表是电流表时，两表示数之比I甲：I乙=______．
16．由焦耳定律可知：电流通过导体产生的热量与_____成正比，与导体的电阻成_____，与通电时间成正比。
三、实验题（共12分）
17．（4分）小军为完成“伏安法”测量小灯泡电功率的实验，选定了图甲所示的实验器材，并将其中的部分器材进行了连接：
(1)请你用笔画线代替导线，在答题纸上把图中的器材连接成完整的电路；
（___________）
(2)小军连接好电路，检查无误后，闭合开关，调节滑动变阻器依次进行了第1至5次测量，所得测量数据记录如下表；
①第3次测量时，电流表的示数如图乙所示，请你把电流表的示数填写在答题纸上的相应位置_____；
②由表中记录的数据和现象可知，小灯泡的额定电压是__________；
(3)同学们分别计算出小灯泡的电功率，结合观察到的实验现象，发现小灯泡的实际功率越__________，灯泡越亮；
(4)交流与讨论之后同学们认为，测量小灯泡的电功率不需要多次测量求平均值，原因是_____________。
18．（4分）如图是“探究串联电路电流特点”的实验电路图。
（1）连接电路图时，开关应_____（选填“闭合”或“断开”）。
（2）闭合开关，发现电流表指针向“0”刻度的左侧偏转，这是因为____________。
（3）下表中是某位同学实验中的一组数据：明显错误的数值是_____。
（4）实验中发现两个串联的小灯泡，一个发光，一个不发光，造成这个灯泡不发光的原因可能是_____。
19．（4分）如图所示是小亮探究导体在磁场中运动时产生感应电流条件的实验，用一根绝缘的细线将一根铜棒AB悬挂在U形磁体的磁场中，再将铜棒AB，电流计及开关用导线连成一个闭合电路。请你帮他解决实验中遇到的问题：
(1)闭合开关后，要使电路中产生感应电流，铜棒AB应______（选填“上下”或“左右”）运动，发现这种电磁感应现象的科学家是__________；
(2)产生感应电流时，_________相当于电源；
(3)要使电路中产生感应电流的方向改变，方法是____________。
四、作图题（共16分）
20．（8分）根据左下图中通电螺线管的南北极，标出小磁针的N极和电源的“＋”极。
21．（8分）请将图所示的元件，连接成符合安全用电要求的家庭电路。
（______）
五、计算题（共22分）
22．（10分）如图所示是便携式电热水杯及其铭牌的部分参数，当热水杯正常工作时，求:
（1）电热水杯正常工作时的电阻。
（2）该款电热水杯在1标准大气压下，将0.5kg初温为20的水烧开，需要420s。则该电热水杯的效率是多少? (c水=4.2×102)
23．（12分）小明家中有一个具有保温功能的电饭锅，从它的说明书上收集到如下表中的数据，电饭锅的电路原理图如图所示。请问：
(1)当开关S断开时，该电饭锅是处于保温状态还是加热状态？
(2)该电饭锅正常加热时，电路中的电流是多大？
(3)电路中电阻R1、R2的阻值各是多大？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、D
4、D
5、C
6、A
7、B
8、D
9、D
10、B
11、B
12、A
二、填空题（每题5分，共4题，20分）
13、8800 3.6×104 200 变快
14、4 2
15、1：2；1：1
16、电流的二次方 正比
三、实验题（共12分）
17、 0.24A 2.5V 大 灯泡在不同电压下的电功率是不同的，计算电功率的平均值没有意义
18、断开 电流表的正负接线柱接反 1.5 短路
19、左右 法拉第 铜棒AB 改变铜棒AB的运动方向（或对调磁极）
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）；（2）80%
23、 (1)保温状态；(2)4A；(3)、
实验序号
小灯泡两端的
电压U/V
通过灯丝的
电流I/A
小灯泡的
电功率P/W
小灯泡的
发光情况
1
1.0
0.14
0.14
很暗
2
1.5
0.20
0.30
较亮
3
2.0
亮
4
2.5
0.26
0.65
正常发光
5
2.7
0.27
0.73
很亮
电流的位置
A
B
C
电流I/A
0.3
0.3
1.5
额定电压
220V
频 率
50Hz
加热功率
880W
保温功率
40W
最大容积
3L
