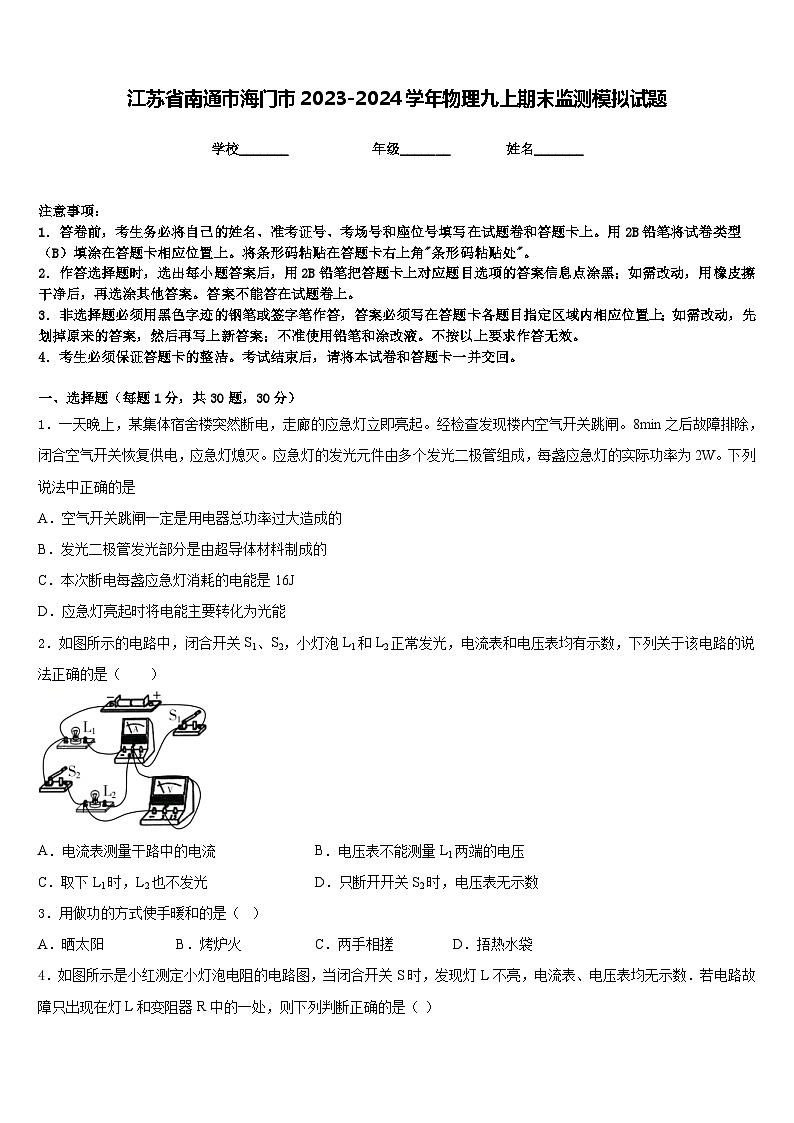

江苏省南通市海门市2023-2024学年物理九上期末监测模拟试题含答案
展开
这是一份江苏省南通市海门市2023-2024学年物理九上期末监测模拟试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．一天晚上，某集体宿舍楼突然断电，走廊的应急灯立即亮起。经检查发现楼内空气开关跳闸。8min之后故障排除，闭合空气开关恢复供电，应急灯熄灭。应急灯的发光元件由多个发光二极管组成，每盏应急灯的实际功率为2W。下列说法中正确的是
A．空气开关跳闸一定是用电器总功率过大造成的
B．发光二极管发光部分是由超导体材料制成的
C．本次断电每盏应急灯消耗的电能是16J
D．应急灯亮起时将电能主要转化为光能
2．如图所示的电路中，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数，下列关于该电路的说法正确的是（ ）
A．电流表测量干路中的电流B．电压表不能测量L1两端的电压
C．取下L1时，L2也不发光D．只断开开关S2时，电压表无示数
3．用做功的方式使手暖和的是（ ）
A．晒太阳B．烤炉火C．两手相搓D．捂热水袋
4．如图所示是小红测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数．若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（ ）
A．灯L短路B．灯L断路C．变阻器R短路D．变阻器R断路
5．在倡导“低碳生活”的时代，以下能源在开发和利用中对环境污染和破坏作用最小的是
A．太阳能B．煤炭C．石油D．天然气
6．如图所示是测量某种硬币直径的几种方法，其中正确的是（ ）
A．B．C．D．
7．一种试电笔的构造如图所示，下列说法正确的是( )
A．使用试电笔时手可以接触笔尖
B．使用试电笔时手不要接触笔卡
C．试电笔中的电阻可以用铁丝代替
D．当氖管发光时有微弱电流通过人体
8．最先精确确定电流产生的热量跟电流、电阻和通电时间关系的物理学家是（ ）
A．欧姆B．焦耳C．奥斯特D．法拉第

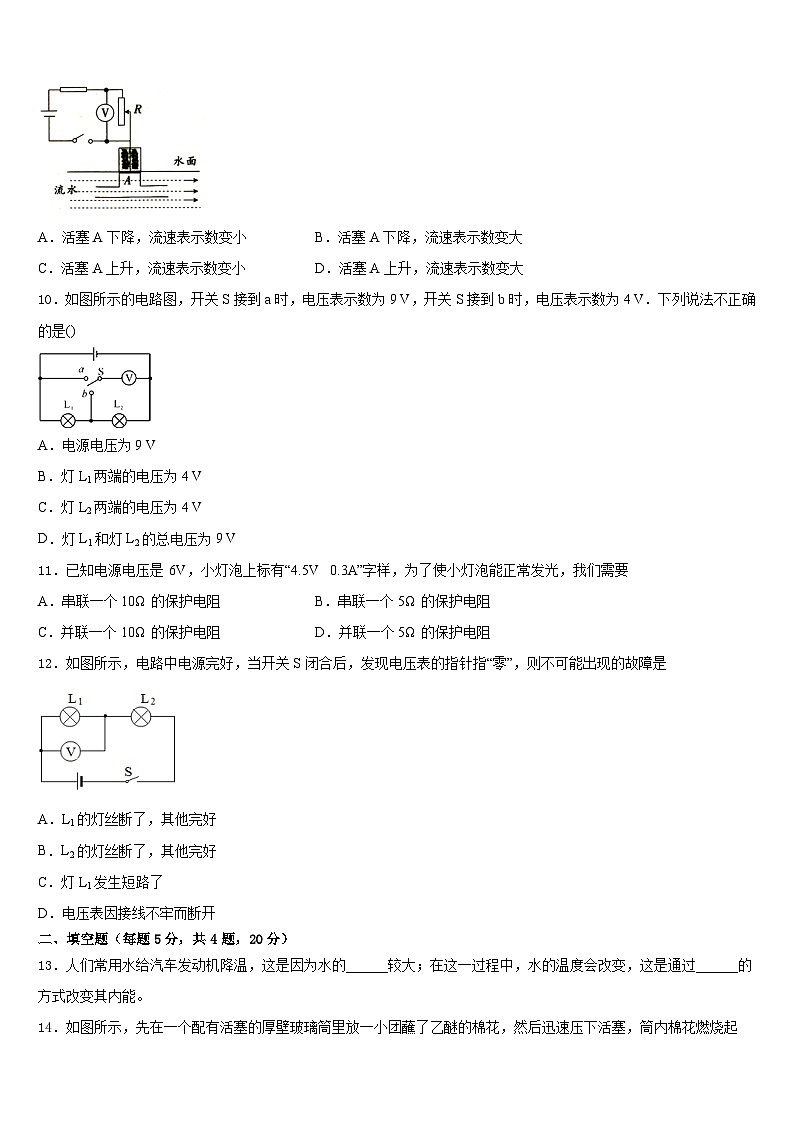

9．如图所示是一种测定水流速度的装置，流速表由电压表改成，图中的倒“T”型管道为一特殊的管道，竖直管内装有可自由上下移动的轻质活塞A，A与滑动变阻器的滑片相连，电路开关闭合后，当水流速度增大时
A．活塞A下降，流速表示数变小B．活塞A下降，流速表示数变大
C．活塞A上升，流速表示数变小D．活塞A上升，流速表示数变大
10．如图所示的电路图，开关S接到a时，电压表示数为9 V，开关S接到b时，电压表示数为4 V．下列说法不正确的是()
A．电源电压为9 V
B．灯L1两端的电压为4 V
C．灯L2两端的电压为4 V
D．灯L1和灯L2的总电压为9 V
11．已知电源电压是 6V，小灯泡上标有“4.5V 0.3A”字样，为了使小灯泡能正常发光，我们需要
A．串联一个10Ω 的保护电阻B．串联一个5Ω 的保护电阻
C．并联一个10Ω 的保护电阻D．并联一个5Ω 的保护电阻
12．如图所示，电路中电源完好，当开关S闭合后，发现电压表的指针指“零”，则不可能出现的故障是
A．L1的灯丝断了，其他完好
B．L2的灯丝断了，其他完好
C．灯L1发生短路了
D．电压表因接线不牢而断开
二、填空题（每题5分，共4题，20分）
13．人们常用水给汽车发动机降温，这是因为水的______较大；在这一过程中，水的温度会改变，这是通过______的方式改变其内能。
14．如图所示，先在一个配有活塞的厚壁玻璃筒里放一小团蘸了乙醚的棉花，然后迅速压下活塞，筒内棉花燃烧起来．对这一现象的解释是：活塞压缩玻璃筒内的空气，对筒内空气做了______ ，使空气的_______增加，温度升高，达到乙醚着火点．如图是汽油机工作时各冲程的示意图，从能量转化的角度看，其中与左图实验相同的是_______（填序号）．如果该汽油机飞轮转速是1200r/min，则它每秒钟内对外做功_______次．
15．如图所示，电阻R与小灯泡连接在电路中，当闭合开关S1、S2时，电阻R被_______，此时灯泡的电功率为9W．S1闭合S2断开时,灯泡的电功率为1W（不考虑灯泡的电阻随温度而发生变化），则此时电阻R消耗的电功率为________W．
16．如图所示是一种自动测定油箱内油量多少的装置．R1是滑动变阻器，它的金属滑片是杠杆的一端，油量表是由_____表改装而成的，通过油量表指针所指的刻度，就能知道油箱内油量的多少．油量増加时，油量表读数_____．
三、实验题（共12分）
17．（4分）小雨在“探究通电螺线管外部磁场的特点”的实验中：
（1）在嵌入螺线管的玻璃板上均匀撒些细铁屑，通电后轻敲玻璃板，细铁屑的排列如图所示，由此可以判断，通电螺线管外部的磁场分布与__________磁铁周围的磁场分布是相似的：
（2）小雨将小磁针放在通电螺线管外部，小磁针静止时_________（选填“N”或“S“）极的指向就是该点的磁场方向；
（3）实验过程中，她将电池的正负极位置对调接入电路中，此操作的目的是为了探究通电螺线管外部的磁场方向与__________是否有关．
18．（4分）某小组在做“探究电流与电阻的关系”的实验时，利用电阻箱等器材连接了如图甲所示的实物电路（电源电压恒为6V）。
(1)将第一次实验得到的数据填入表格，然后将电阻箱接入电路的阻值由10Ω调至20Ω，滑动变阻器的滑片向______（选填“A”或“B”）端移动，直到______为止，此时电流表指针位置如图乙所示，其示数为______A；
(2)根据以上实验数据得出结论：电流与电阻成反比。请对上述探究写出一条改进性建议______；
(3)再次改变电阻箱阻值，发现无论怎样调节滑动变阻器都不能达到实验要求，若电路无故障，则引起这种情况的原因可能是______。
19．（4分）小明想测量额定电压是2.5V的小灯泡的额定功率，他使用了三节新干电池、“10Ω1A”的滑动变阻器、电压表、电流表、开关和若干导线，连接了如图甲所示的电路。
(1)闭合开关前，滑动变阻器的滑片应该移到最_____（左/右）端；
(2)他检查电路，发现一处连接错误，只改变了一根导线的连接就将电路修改正确，请你在错误的导线上打“×”，并补画上正确的连线；
（______）
(3)正确连接电路后，闭合开关，发现小灯泡不亮，电流表和电压表也无示数，小明向老师求助，王老师在不拆开原电路的情况下，借助另一只电压表就很快找出了故障原因：电流表内部断路了。王老师找出这个故障的相应操作为_____，他观察到的现象为_____；
(4)排除故障后，小明移动滑动变阻器滑片P的位置，获得多组对应的电压值和电流值，绘制小灯泡U-I（I-U）图象如图乙所示，根据灯丝电阻随温度升高而增大，可以判断图象的横坐标为_____（电压/电流）；
(5)当电压表示数为2.5V时，电流表的示数如图丙所示，则小灯泡的额定功率是_____W；
(6)取下小灯泡，将阻值为5Ω、10Ω、15Ω的三个定值电阻分别接入电路中原小灯泡位置，可利用该电路探究“电压一定时，电流与电阻的关系”。控制电压一定时，下列电压值可以选取的是_____。
A．1.5V B．2V C．2.5V D．3V
四、作图题（共16分）
20．（8分）请根据下图的实物图，在虚线框中画出对应的电路图。
（________）
21．（8分）如图所示，闭合开关S后小磁针沿顺时针方向偏转90°后静止，请在图中括号内标出电源的“+”“-”极，并标出通过通电螺线管外A点的磁感线的方向．
（______）
五、计算题（共22分）
22．（10分）在实践活动中，小刚所在的兴趣小组对电热水壶进行了研究与计算， 请你综合应用所学知识解答下列问题：
(1)如图所示，电热水壶使用的都是三脚插头，中间较____（选填“短”或“长”）的脚连接的是电热水壶的金属外壳，插入三孔插座后可将其与______相连，防止漏电时对人造成伤害；壶底的加热盘烧水时是通过________________的方式改变了水的内能。
(2)电热水壶的铭牌如表所示，正常工作时通过电热水壶的电流是多少_____A？
(3)小刚在壶中加入额定容量2kg且初温为20℃的水，在额定电压下将其加热到沸腾。已知烧水时气压为1个标准大气压， c水=4.2×103J/（kg·°C），则水吸收的热量是多少____J？
23．（12分）如图所示，将标有“6V 3.6W”的小灯泡与规格为“10Ω 1A”的滑动变阻器及电流表串联后接到6V的电源上（提示：灯丝的电阻随温度而变化）。求：
(1)小灯泡正常发光时的电流及电阻。
(2)小灯泡正常工作2min，消耗的电能。
(3)闭合开关S，将变阻器的滑片移到B端时，电流表的示数为0.4A，此时小灯泡的实际功率。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、D
3、C
4、D
5、A
6、C
7、D
8、B
9、B
10、B
11、B
12、A
二、填空题（每题5分，共4题，20分）
13、比热容 热传递
14、功 内能 B 10
15、短路；2W
16、电流 变大
三、实验题（共12分）
17、条形 N 电流方向
18、B 电压表的示数为4V 0.2 进行多次实验（或结论中添加“电压一定”的前提） 电阻箱的阻值调得太大（或滑动变阻器R的阻值太小）
19、右 将电压表与电流表并联（合理均给分） 电压表有示数 电压 0.8 D
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、长 地线 热传递 5 6.72×105
23、 (1)0.6A，10Ω；(2)432J；(3)0.8W
序号
电压/V
电阻/Ω
电流/A
1
4
10
0.4
2
20
额定容量
2kg
额定电压
220V
额定功率
1100W
频率
50Hz
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．一天晚上，某集体宿舍楼突然断电，走廊的应急灯立即亮起。经检查发现楼内空气开关跳闸。8min之后故障排除，闭合空气开关恢复供电，应急灯熄灭。应急灯的发光元件由多个发光二极管组成，每盏应急灯的实际功率为2W。下列说法中正确的是
A．空气开关跳闸一定是用电器总功率过大造成的
B．发光二极管发光部分是由超导体材料制成的
C．本次断电每盏应急灯消耗的电能是16J
D．应急灯亮起时将电能主要转化为光能
2．如图所示的电路中，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数，下列关于该电路的说法正确的是（ ）
A．电流表测量干路中的电流B．电压表不能测量L1两端的电压
C．取下L1时，L2也不发光D．只断开开关S2时，电压表无示数
3．用做功的方式使手暖和的是（ ）
A．晒太阳B．烤炉火C．两手相搓D．捂热水袋
4．如图所示是小红测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数．若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（ ）
A．灯L短路B．灯L断路C．变阻器R短路D．变阻器R断路
5．在倡导“低碳生活”的时代，以下能源在开发和利用中对环境污染和破坏作用最小的是
A．太阳能B．煤炭C．石油D．天然气
6．如图所示是测量某种硬币直径的几种方法，其中正确的是（ ）
A．B．C．D．
7．一种试电笔的构造如图所示，下列说法正确的是( )
A．使用试电笔时手可以接触笔尖
B．使用试电笔时手不要接触笔卡
C．试电笔中的电阻可以用铁丝代替
D．当氖管发光时有微弱电流通过人体
8．最先精确确定电流产生的热量跟电流、电阻和通电时间关系的物理学家是（ ）
A．欧姆B．焦耳C．奥斯特D．法拉第
9．如图所示是一种测定水流速度的装置，流速表由电压表改成，图中的倒“T”型管道为一特殊的管道，竖直管内装有可自由上下移动的轻质活塞A，A与滑动变阻器的滑片相连，电路开关闭合后，当水流速度增大时
A．活塞A下降，流速表示数变小B．活塞A下降，流速表示数变大
C．活塞A上升，流速表示数变小D．活塞A上升，流速表示数变大
10．如图所示的电路图，开关S接到a时，电压表示数为9 V，开关S接到b时，电压表示数为4 V．下列说法不正确的是()
A．电源电压为9 V
B．灯L1两端的电压为4 V
C．灯L2两端的电压为4 V
D．灯L1和灯L2的总电压为9 V
11．已知电源电压是 6V，小灯泡上标有“4.5V 0.3A”字样，为了使小灯泡能正常发光，我们需要
A．串联一个10Ω 的保护电阻B．串联一个5Ω 的保护电阻
C．并联一个10Ω 的保护电阻D．并联一个5Ω 的保护电阻
12．如图所示，电路中电源完好，当开关S闭合后，发现电压表的指针指“零”，则不可能出现的故障是
A．L1的灯丝断了，其他完好
B．L2的灯丝断了，其他完好
C．灯L1发生短路了
D．电压表因接线不牢而断开
二、填空题（每题5分，共4题，20分）
13．人们常用水给汽车发动机降温，这是因为水的______较大；在这一过程中，水的温度会改变，这是通过______的方式改变其内能。
14．如图所示，先在一个配有活塞的厚壁玻璃筒里放一小团蘸了乙醚的棉花，然后迅速压下活塞，筒内棉花燃烧起来．对这一现象的解释是：活塞压缩玻璃筒内的空气，对筒内空气做了______ ，使空气的_______增加，温度升高，达到乙醚着火点．如图是汽油机工作时各冲程的示意图，从能量转化的角度看，其中与左图实验相同的是_______（填序号）．如果该汽油机飞轮转速是1200r/min，则它每秒钟内对外做功_______次．
15．如图所示，电阻R与小灯泡连接在电路中，当闭合开关S1、S2时，电阻R被_______，此时灯泡的电功率为9W．S1闭合S2断开时,灯泡的电功率为1W（不考虑灯泡的电阻随温度而发生变化），则此时电阻R消耗的电功率为________W．
16．如图所示是一种自动测定油箱内油量多少的装置．R1是滑动变阻器，它的金属滑片是杠杆的一端，油量表是由_____表改装而成的，通过油量表指针所指的刻度，就能知道油箱内油量的多少．油量増加时，油量表读数_____．
三、实验题（共12分）
17．（4分）小雨在“探究通电螺线管外部磁场的特点”的实验中：
（1）在嵌入螺线管的玻璃板上均匀撒些细铁屑，通电后轻敲玻璃板，细铁屑的排列如图所示，由此可以判断，通电螺线管外部的磁场分布与__________磁铁周围的磁场分布是相似的：
（2）小雨将小磁针放在通电螺线管外部，小磁针静止时_________（选填“N”或“S“）极的指向就是该点的磁场方向；
（3）实验过程中，她将电池的正负极位置对调接入电路中，此操作的目的是为了探究通电螺线管外部的磁场方向与__________是否有关．
18．（4分）某小组在做“探究电流与电阻的关系”的实验时，利用电阻箱等器材连接了如图甲所示的实物电路（电源电压恒为6V）。
(1)将第一次实验得到的数据填入表格，然后将电阻箱接入电路的阻值由10Ω调至20Ω，滑动变阻器的滑片向______（选填“A”或“B”）端移动，直到______为止，此时电流表指针位置如图乙所示，其示数为______A；
(2)根据以上实验数据得出结论：电流与电阻成反比。请对上述探究写出一条改进性建议______；
(3)再次改变电阻箱阻值，发现无论怎样调节滑动变阻器都不能达到实验要求，若电路无故障，则引起这种情况的原因可能是______。
19．（4分）小明想测量额定电压是2.5V的小灯泡的额定功率，他使用了三节新干电池、“10Ω1A”的滑动变阻器、电压表、电流表、开关和若干导线，连接了如图甲所示的电路。
(1)闭合开关前，滑动变阻器的滑片应该移到最_____（左/右）端；
(2)他检查电路，发现一处连接错误，只改变了一根导线的连接就将电路修改正确，请你在错误的导线上打“×”，并补画上正确的连线；
（______）
(3)正确连接电路后，闭合开关，发现小灯泡不亮，电流表和电压表也无示数，小明向老师求助，王老师在不拆开原电路的情况下，借助另一只电压表就很快找出了故障原因：电流表内部断路了。王老师找出这个故障的相应操作为_____，他观察到的现象为_____；
(4)排除故障后，小明移动滑动变阻器滑片P的位置，获得多组对应的电压值和电流值，绘制小灯泡U-I（I-U）图象如图乙所示，根据灯丝电阻随温度升高而增大，可以判断图象的横坐标为_____（电压/电流）；
(5)当电压表示数为2.5V时，电流表的示数如图丙所示，则小灯泡的额定功率是_____W；
(6)取下小灯泡，将阻值为5Ω、10Ω、15Ω的三个定值电阻分别接入电路中原小灯泡位置，可利用该电路探究“电压一定时，电流与电阻的关系”。控制电压一定时，下列电压值可以选取的是_____。
A．1.5V B．2V C．2.5V D．3V
四、作图题（共16分）
20．（8分）请根据下图的实物图，在虚线框中画出对应的电路图。
（________）
21．（8分）如图所示，闭合开关S后小磁针沿顺时针方向偏转90°后静止，请在图中括号内标出电源的“+”“-”极，并标出通过通电螺线管外A点的磁感线的方向．
（______）
五、计算题（共22分）
22．（10分）在实践活动中，小刚所在的兴趣小组对电热水壶进行了研究与计算， 请你综合应用所学知识解答下列问题：
(1)如图所示，电热水壶使用的都是三脚插头，中间较____（选填“短”或“长”）的脚连接的是电热水壶的金属外壳，插入三孔插座后可将其与______相连，防止漏电时对人造成伤害；壶底的加热盘烧水时是通过________________的方式改变了水的内能。
(2)电热水壶的铭牌如表所示，正常工作时通过电热水壶的电流是多少_____A？
(3)小刚在壶中加入额定容量2kg且初温为20℃的水，在额定电压下将其加热到沸腾。已知烧水时气压为1个标准大气压， c水=4.2×103J/（kg·°C），则水吸收的热量是多少____J？
23．（12分）如图所示，将标有“6V 3.6W”的小灯泡与规格为“10Ω 1A”的滑动变阻器及电流表串联后接到6V的电源上（提示：灯丝的电阻随温度而变化）。求：
(1)小灯泡正常发光时的电流及电阻。
(2)小灯泡正常工作2min，消耗的电能。
(3)闭合开关S，将变阻器的滑片移到B端时，电流表的示数为0.4A，此时小灯泡的实际功率。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、D
3、C
4、D
5、A
6、C
7、D
8、B
9、B
10、B
11、B
12、A
二、填空题（每题5分，共4题，20分）
13、比热容 热传递
14、功 内能 B 10
15、短路；2W
16、电流 变大
三、实验题（共12分）
17、条形 N 电流方向
18、B 电压表的示数为4V 0.2 进行多次实验（或结论中添加“电压一定”的前提） 电阻箱的阻值调得太大（或滑动变阻器R的阻值太小）
19、右 将电压表与电流表并联（合理均给分） 电压表有示数 电压 0.8 D
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、长 地线 热传递 5 6.72×105
23、 (1)0.6A，10Ω；(2)432J；(3)0.8W
序号
电压/V
电阻/Ω
电流/A
1
4
10
0.4
2
20
额定容量
2kg
额定电压
220V
额定功率
1100W
频率
50Hz
