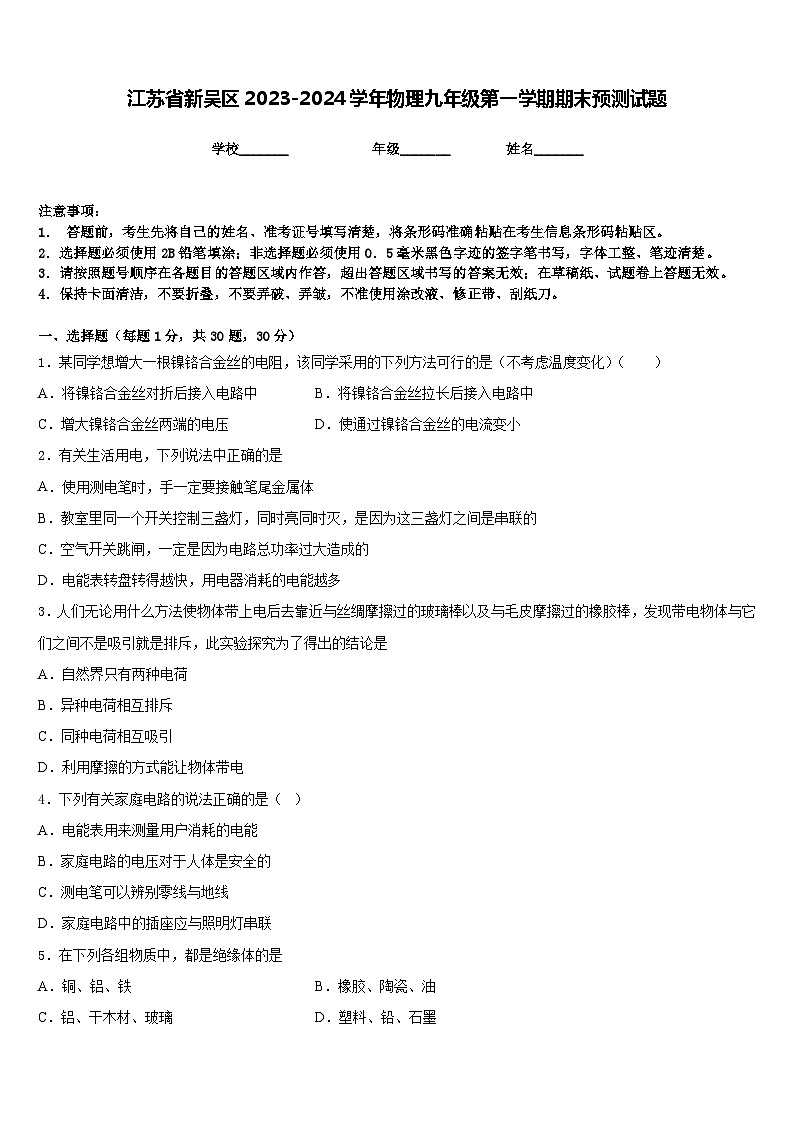

江苏省新吴区2023-2024学年物理九年级第一学期期末预测试题含答案
展开
这是一份江苏省新吴区2023-2024学年物理九年级第一学期期末预测试题含答案,共9页。试卷主要包含了如图,用酒精灯给试管中的水加热等内容,欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项:
1. 答题前,考生先将自己的姓名、准考证号填写清楚,将条形码准确粘贴在考生信息条形码粘贴区。
2.选择题必须使用2B铅笔填涂;非选择题必须使用0.5毫米黑色字迹的签字笔书写,字体工整、笔迹清楚。
3.请按照题号顺序在各题目的答题区域内作答,超出答题区域书写的答案无效;在草稿纸、试题卷上答题无效。
4.保持卡面清洁,不要折叠,不要弄破、弄皱,不准使用涂改液、修正带、刮纸刀。
一、选择题(每题1分,共30题,30分)
1.某同学想增大一根镍铬合金丝的电阻,该同学采用的下列方法可行的是(不考虑温度变化)( )
A.将镍铬合金丝对折后接入电路中B.将镍铬合金丝拉长后接入电路中
C.增大镍铬合金丝两端的电压D.使通过镍铬合金丝的电流变小
2.有关生活用电,下列说法中正确的是
A.使用测电笔时,手一定要接触笔尾金属体
B.教室里同一个开关控制三盏灯,同时亮同时灭,是因为这三盏灯之间是串联的
C.空气开关跳闸,一定是因为电路总功率过大造成的
D.电能表转盘转得越快,用电器消耗的电能越多
3.人们无论用什么方法使物体带上电后去靠近与丝绸摩擦过的玻璃棒以及与毛皮摩擦过的橡胶棒,发现带电物体与它们之间不是吸引就是排斥,此实验探究为了得出的结论是
A.自然界只有两种电荷
B.异种电荷相互排斥
C.同种电荷相互吸引
D.利用摩擦的方式能让物体带电
4.下列有关家庭电路的说法正确的是( )
A.电能表用来测量用户消耗的电能
B.家庭电路的电压对于人体是安全的
C.测电笔可以辨别零线与地线
D.家庭电路中的插座应与照明灯串联
5.在下列各组物质中,都是绝缘体的是
A.铜、铝、铁B.橡胶、陶瓷、油
C.铝、干木材、玻璃D.塑料、铅、石墨

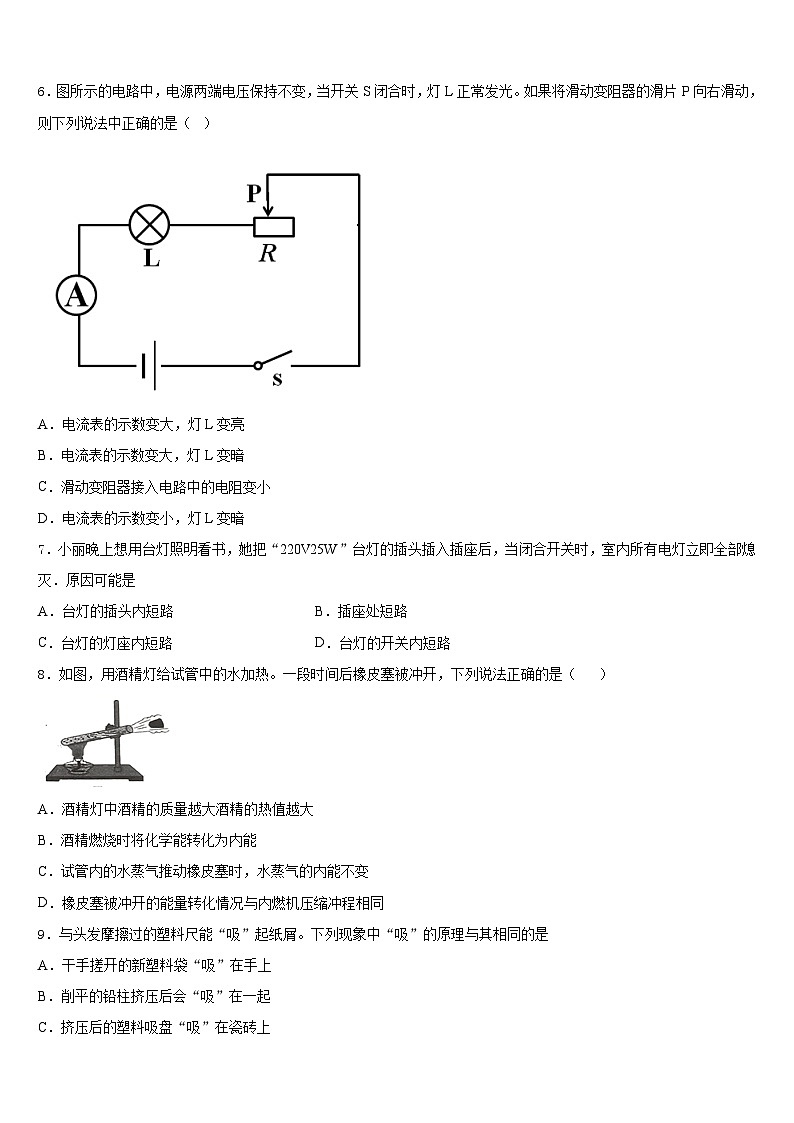

6.图所示的电路中,电源两端电压保持不变,当开关S闭合时,灯L正常发光。如果将滑动变阻器的滑片P向右滑动,则下列说法中正确的是( )
A.电流表的示数变大,灯L变亮
B.电流表的示数变大,灯L变暗
C.滑动变阻器接入电路中的电阻变小
D.电流表的示数变小,灯L变暗
7.小丽晚上想用台灯照明看书,她把“220V25W”台灯的插头插入插座后,当闭合开关时,室内所有电灯立即全部熄灭.原因可能是
A.台灯的插头内短路B.插座处短路
C.台灯的灯座内短路D.台灯的开关内短路
8.如图,用酒精灯给试管中的水加热。一段时间后橡皮塞被冲开,下列说法正确的是( )
A.酒精灯中酒精的质量越大酒精的热值越大
B.酒精燃烧时将化学能转化为内能
C.试管内的水蒸气推动橡皮塞时,水蒸气的内能不变
D.橡皮塞被冲开的能量转化情况与内燃机压缩冲程相同
9.与头发摩擦过的塑料尺能“吸”起纸屑。下列现象中“吸”的原理与其相同的是
A.干手搓开的新塑料袋“吸”在手上
B.削平的铅柱挤压后会“吸”在一起
C.挤压后的塑料吸盘“吸”在瓷砖上
D.刚从冰箱冷冻室拿出的冰棒会“吸”住舌头

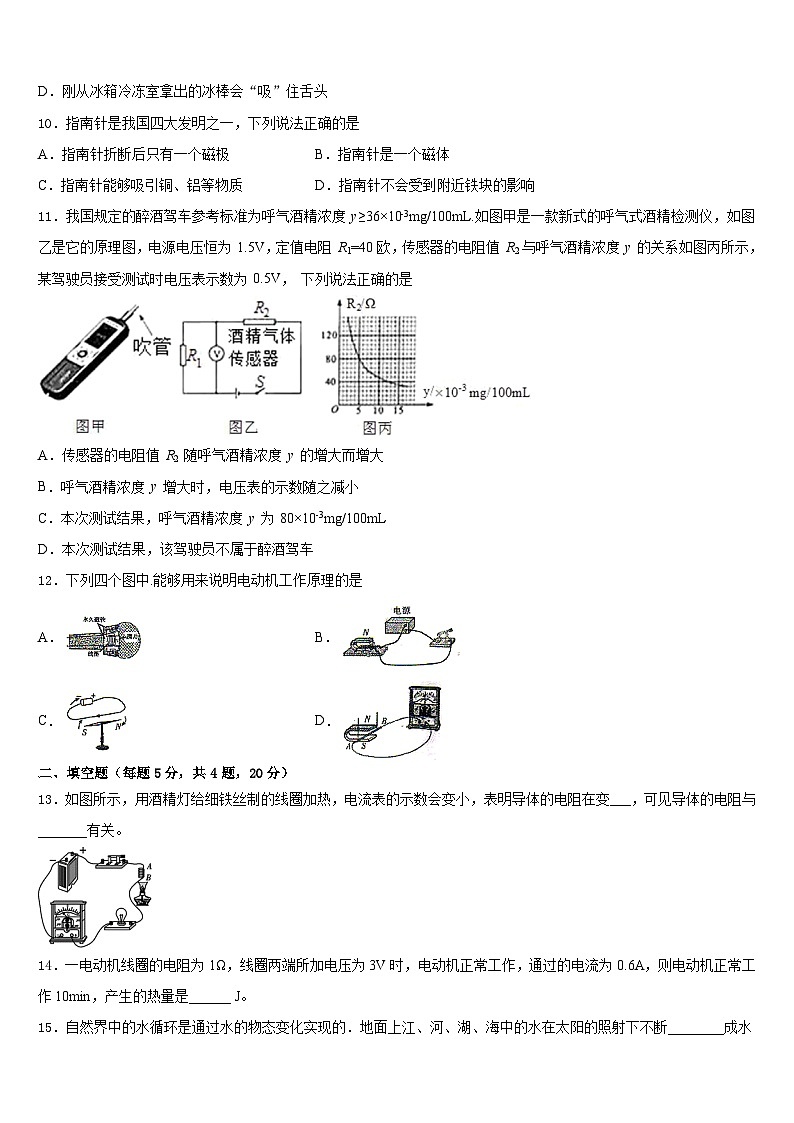

10.指南针是我国四大发明之一,下列说法正确的是
A.指南针折断后只有一个磁极B.指南针是一个磁体
C.指南针能够吸引铜、铝等物质D.指南针不会受到附近铁块的影响
11.我国规定的醉酒驾车参考标准为呼气酒精浓度 y≥36×10-3mg/100mL.如图甲是一款新式的呼气式酒精检测仪,如图乙是它的原理图,电源电压恒为 1.5V,定值电阻 R1=40欧,传感器的电阻值 R2与呼气酒精浓度 y 的关系如图丙所示,某驾驶员接受测试时电压表示数为 0.5V, 下列说法正确的是
A.传感器的电阻值 R2 随呼气酒精浓度 y 的增大而增大
B.呼气酒精浓度 y 增大时,电压表的示数随之减小
C.本次测试结果,呼气酒精浓度 y 为 80×10-3mg/100mL
D.本次测试结果,该驾驶员不属于醉酒驾车
12.下列四个图中.能够用来说明电动机工作原理的是
A.B.
C.D.
二、填空题(每题5分,共4题,20分)
13.如图所示,用酒精灯给细铁丝制的线圈加热,电流表的示数会变小,表明导体的电阻在变___,可见导体的电阻与_______有关。
14.一电动机线圈的电阻为1Ω,线圈两端所加电压为3V时,电动机正常工作,通过的电流为0.6A,则电动机正常工作10min,产生的热量是______ J。
15.自然界中的水循环是通过水的物态变化实现的.地面上江、河、湖、海中的水在太阳的照射下不断________成水蒸气,流动的水蒸气遇到冷的空气后______成小水滴或直接________成小冰晶,就形成了云.在一定的条件下,小冰晶熔化成水与原来的小水滴一同下落,形成雨水,汇集到江、河、湖、海中.
16.请仿照示例,根据如图中提供的信息再写出其中任意三个物理知识(不得与示例相同).
三、实验题(共12分)
17.(4分)测定“小灯泡电功率”的实验中,小明所在的实验小组用的电源电压为4.5V, 小灯泡额定电压为2.5V、电阻约为10Ω。
(1)在连接电路时,开关应处于______状态,电流表的量程应选0~ _____A。
(2)请你用笔画线代替导线,将实物电路补充完整。(导线不能交叉)
(________)
(3)闭合开关前,图中滑动变阻器的滑片 P应位于______(选填“A ”或“B ”) 端。
(4)小刚同学闭合开关,移动滑片P到某一点时,电压表示数(如图所示)为_______V,若他想测量小灯泡的额定功率,应将图中滑片 P向______(选填 “A ”或“B ”)端移动,使电压表的示数为 2.5V。
(5)小丽同学移动滑片 P,记下多组对应的电压表和电流表的示数,并绘制成图所示的图像,根据图像信息,可计算出小灯泡的额定功率是______W。
18.(4分)某实验小组用伏安法测量小灯泡的电功率,待测小灯泡的额定电压为2.5 V。
(1)请用笔画线代替导线,完成图甲实物电路的连接。(要求:连线不得交叉,电压表量程要正确)
(_________)
(2)检查电路连接无误后,闭合开关S,灯泡不亮,电压表有示数,电流表指针几乎不动。产生这一现象的原因可能是____________________。
(3)故障排除后进行实验,通过移动滑片记录了多组数据,并作了如图乙所示的I-U图像,根据图像可知小灯泡的额定功率为________W。
(4)现将该小灯泡与一个10 Ω的定值电阻串联后接入电压为3 V的电源两端,此时小灯泡的实际功率是________W。
(5)根据图像可知小灯泡的电阻随电压的升高逐渐_______,原因是________________。
19.(4分)在探究影响电流产生热量因素的实验中,在两个相同的烧瓶内装有质量相等的煤油,配上两橡胶塞、规格完全相同的温度计和两根阻值不同(R1>R2)的电阻丝,连接成如图所示电路。
(1)开关S1闭合、S2断开,是为了控制通电时间和_____相同。保持滑动变阻器的滑片P位置不变,通电一段时间后,发现温度升高较多的是甲温度计,说明电流产生的热量与_____有关。
(2)同时闭合开关S1、S2,通过调节滑片P的位置,可研究电流产生的热量与另一个物理量大小的关系,其中的自变量是_____。
四、作图题(共16分)
20.(8分)根据如图所示的电路图,用笔划线代替导线,将如图所示的实物图连接起来。(要求:导线不能交叉。)
(_________)
21.(8分)如图甲所示电路中,有两根导线尚未连接,请用笔画线代替导线补上,补上后要求:①电压表测小灯泡两端电压;②闭合开关S,向a端移动滑动变阻器的滑片P,小灯变亮③在图乙中的方框内画出电路图
五、计算题(共22分)
22.(10分)如表为一台电烤箱的铭牌,低温档的功率模糊不清;其内部简化电路如图所示,R1和R2均为电热丝,已知R2的阻值为66Ω,求:
(1)电烤箱在高温档正常工作10min所消耗的电能;
(2)要使电烤箱处于高温档,S2应断开还是闭合?电路中R1的阻值为多大?
(3)为测量在用电高峰期电烤箱工作时的实际功率,小明将家中其它用电器全部关闭,让电烤箱在高温档状态下工作,观察到标有“2000r/kW⋅h”字样的电能表在6分钟内转了100转,则电烤箱此时的实际功率是多少?
23.(12分)如图甲所示的电路中,为定值电阻,R为滑动变阻器,电源电压不变。闭合开关S后,调节滑片P从a端移动到b端过程中,电流表示数I与电压表示数U的变化关系如图乙所示。求:
(1)电路中电流最小时,30s内电流通过电阻R做的功;
(2)电源电压和定值电阻;
(3)电路中电流最大时,电阻消耗的功率。
参考答案
一、选择题(每题1分,共30题,30分)
1、B
2、A
3、A
4、A
5、B
6、D
7、C
8、B
9、A
10、B
11、D
12、B
二、填空题(每题5分,共4题,20分)
13、大 温度
14、216
15、汽化 液化 凝华
16、带铁芯的通电线圈具有较强的磁性 地球周围存在着磁场 三孔插座将金属外壳接地可确保使用者的安全
三、实验题(共12分)
17、断开 0.6 B 2 A 0.5
18、 灯泡断路 0.75 0.21 增大 随着电压的升高,灯泡的温度会升高
19、电流 电阻大小 电流
四、作图题(共16分)
20、
21、
五、计算题(共22分)
22、 (1)6.6×105J;(2)闭合,44Ω(3)500W
23、(1)120J;(2)24V、20Ω;(3)28.8W。
序号
物理知识
示例
地磁南极在地理北极附近
1
_____
2
_____
3
_____
××牌电烤箱
额定电压
220V
额定功率
高温档
1100W
低温档
W
电源频率
50Hz
