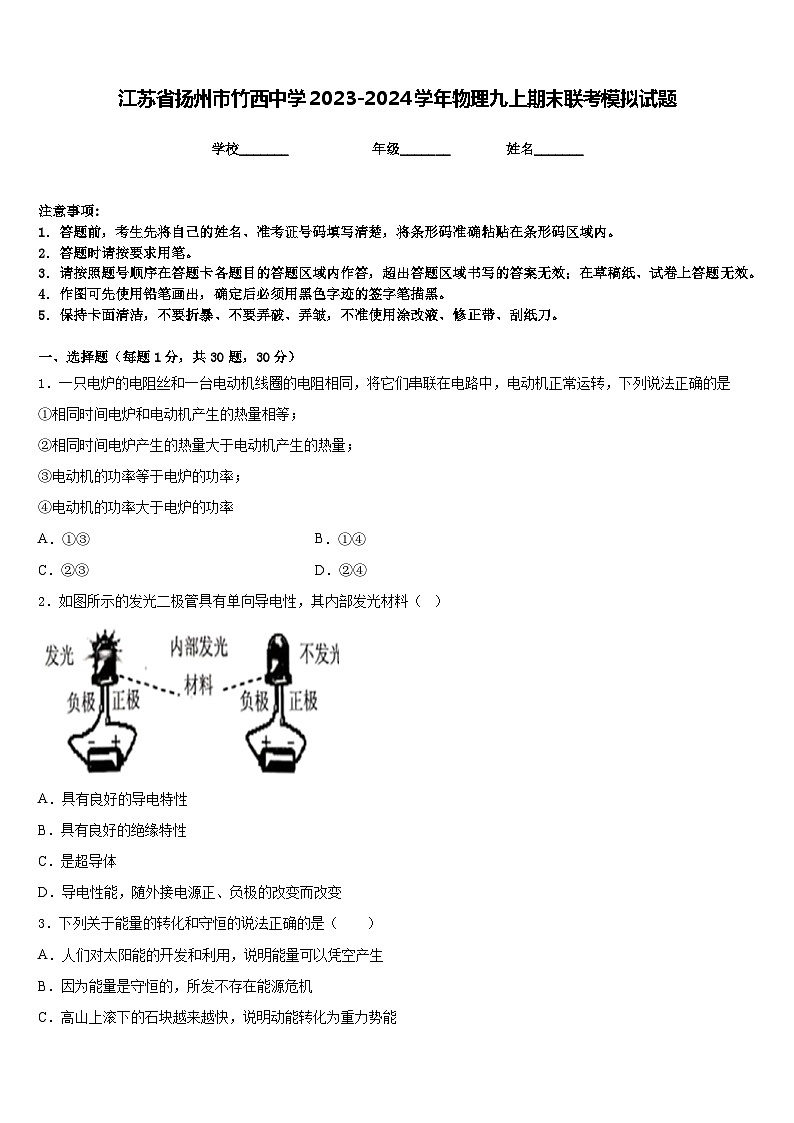

江苏省扬州市竹西中学2023-2024学年物理九上期末联考模拟试题含答案

这是一份江苏省扬州市竹西中学2023-2024学年物理九上期末联考模拟试题含答案，共10页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．一只电炉的电阻丝和一台电动机线圈的电阻相同，将它们串联在电路中，电动机正常运转，下列说法正确的是
①相同时间电炉和电动机产生的热量相等；
②相同时间电炉产生的热量大于电动机产生的热量；
③电动机的功率等于电炉的功率；
④电动机的功率大于电炉的功率
A．①③B．①④
C．②③D．②④
2．如图所示的发光二极管具有单向导电性，其内部发光材料（ ）
A．具有良好的导电特性
B．具有良好的绝缘特性
C．是超导体
D．导电性能，随外接电源正、负极的改变而改变
3．下列关于能量的转化和守恒的说法正确的是（ ）
A．人们对太阳能的开发和利用，说明能量可以凭空产生
B．因为能量是守恒的，所发不存在能源危机
C．高山上滚下的石块越来越快，说明动能转化为重力势能
D．酒精燃烧时，将化学能转化为内能，但内能不会自发的转化为酒精的化学能

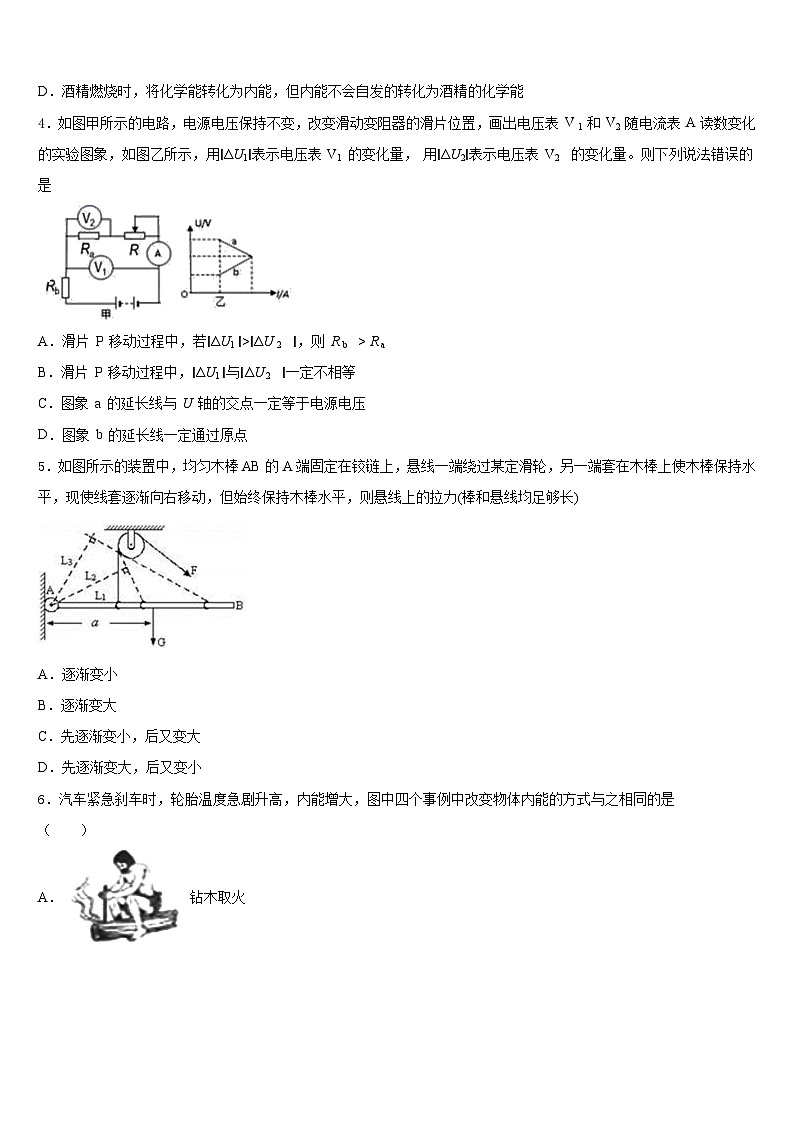

4．如图甲所示的电路，电源电压保持不变，改变滑动变阻器的滑片位置，画出电压表 V 1 和 V2 随电流表 A读数变化的实验图象，如图乙所示，用∣ΔU1∣表示电压表 V1 的变化量， 用∣ΔU2∣表示电压表 V2 的变化量。则下列说法错误的是
A．滑片 P 移动过程中，若∣ΔU1 ∣>∣ΔU 2 ∣，则 R b > R a
B．滑片 P 移动过程中，∣ΔU1 ∣与∣ΔU 2 ∣一定不相等
C．图象 a 的延长线与 U 轴的交点一定等于电源电压
D．图象 b 的延长线一定通过原点
5．如图所示的装置中，均匀木棒AB的A端固定在铰链上，悬线一端绕过某定滑轮，另一端套在木棒上使木棒保持水平，现使线套逐渐向右移动，但始终保持木棒水平，则悬线上的拉力(棒和悬线均足够长)
A．逐渐变小
B．逐渐变大
C．先逐渐变小，后又变大
D．先逐渐变大，后又变小
6．汽车紧急刹车时，轮胎温度急剧升高，内能增大，图中四个事例中改变物体内能的方式与之相同的是（ ）
A．钻木取火

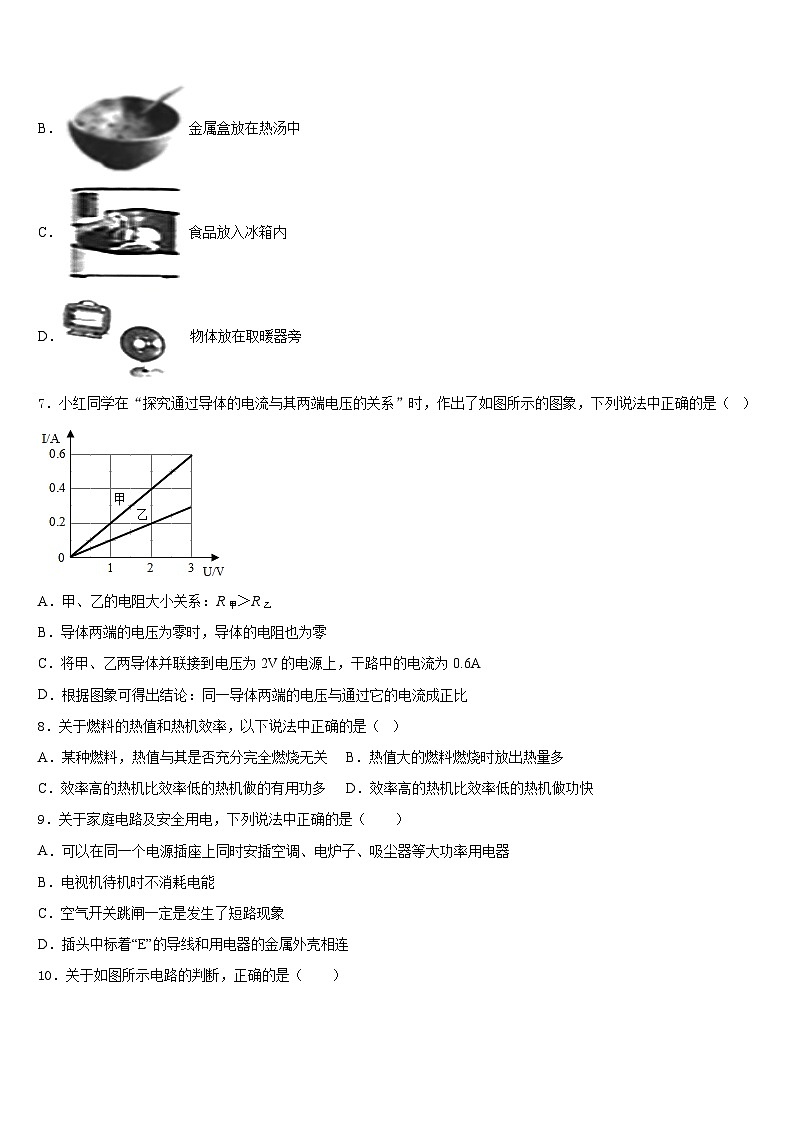

B．金属盒放在热汤中
C．食品放入冰箱内
D．物体放在取暖器旁
7．小红同学在“探究通过导体的电流与其两端电压的关系”时，作出了如图所示的图象，下列说法中正确的是（ ）
A．甲、乙的电阻大小关系：R甲＞R乙
B．导体两端的电压为零时，导体的电阻也为零
C．将甲、乙两导体并联接到电压为2V的电源上，干路中的电流为0.6A
D．根据图象可得出结论：同一导体两端的电压与通过它的电流成正比
8．关于燃料的热值和热机效率，以下说法中正确的是（ ）
A．某种燃料，热值与其是否充分完全燃烧无关B．热值大的燃料燃烧时放出热量多
C．效率高的热机比效率低的热机做的有用功多D．效率高的热机比效率低的热机做功快
9．关于家庭电路及安全用电，下列说法中正确的是（ ）
A．可以在同一个电源插座上同时安插空调、电炉子、吸尘器等大功率用电器
B．电视机待机时不消耗电能
C．空气开关跳闸一定是发生了短路现象
D．插头中标着“E”的导线和用电器的金属外壳相连
10．关于如图所示电路的判断，正确的是（ ）
A．只闭合开关时，灯泡、并联
B．只闭合开关时，灯泡、并联
C．只闭合开关、时，灯泡、串联
D．闭合所有开关时灯泡、并联，短路
11．如图所示是小明利用光敏电阻为居民楼门口设计的一种智能照明电路，L为“220V22W”的照明灯，天暗时自动发光，天亮时自动熄灭．控制电路中，电源由两节干电池串联而成．R1为定值电阻．R2为光敏电阻，其阻值会随着光强的变化而变化．下列说法不正确的是
A．受控电路中，导线a端接照明电路的火线
B．光敏电阻的阻值随光照强度的增大而减小
C．如果提高控制电路电源电压，照明灯白天也可能发光
D．当光照强度增大时，控制电路总功率将增大
12．小明同学家的电能表上标有“220V 10（20）A 3000revs/（kW·h）”的字样，他将家中的其它用电器都与电源断开，仅让电水壶在额定电压下工作，观察1min内电能表的转盘转了45revs,则下列说法正确的是
A．电能表应接在空气开关和用电器之间
B．该电能表所在家庭电路用电器同时工作时总功率不能超过2200W
C．烧水过程中消耗的电能为5.4×105J
D．电水壶的额定功率为900W
二、填空题（每题5分，共4题，20分）
13．2018年元旦过后共城大地普降瑞雪，在市直主干道上匀速行驶的抛撒融雪剂的汽车，其动能_____（选填“增大”、“减小”或“不变”）；为响应政府号召保证学生温暖过冬，文昌中学在全市学校率先给学生教室、寝室开通了暖气，室温变暖是通过_____的方式改变了它的内能，暖气是利用水的_____大的特点来供热。
14．如图所示，电源电压为9V，电动机线圈电阻为1Ω．闭合开关，电动机正常工作，电压表示数为6V，电流表示数为0.5 A．电动机在1min内消耗的电能为_____J，R0的阻值为_____Ω，1min内电动机产生的热量为_____J。
15．通过两年的物理学习，相信聪明的你一定学到了很多物理知识．还知道了很多物理学家及他们对物理学作出的贡献．如：奥斯特发现了 ．首次揭示了电和磁的联系；法拉第发现了 现象．进一步揭示了电与磁的联系，开辟了人类的电气时代．
16．如图所示,电阻R1=R2=4 Ω，电源电压保持不变，当S1、S2都闭合时，电流表的示数为0.75 A，电路的总电阻是_____ Ω；当S1闭合、S2断开时，电流表的示数是_____ A。
三、实验题（共12分）
17．（4分）小明同学在做“用伏安法测量某定值电阻R阻值”的实验中，连接成如图甲所示电路。
（1）实验中，移动滑片，电流表无示数，电压表有较大示数且无明显变化，经检查是导线连接问题，请你在图甲电路中添加一根导线使之成为正确的电路；
（__________）
（2）电路连接正确后，当电压表的示数如图乙所示，电流表的示数如图丙所示，则定值电阻的阻值是_________Ω，通常情况下要进行多次测量，其目的是___________________________；
（3）另一位同学选择了一个标准的电阻箱（元件符号）、若干开关、干电池及导线和一个电流表（电流表量程足够大）来测量定值电阻R的阻值，请你帮他在方框内设计完整的电路图（画出一种即可）。
（__________）
18．（4分）在“测量小灯泡功率”的实验中，老师给小明提供的器材有：额定电流为“0.3A”的小灯泡、电池组、电压表、电流表、滑动变阻器、开关、导线若干。
（1）如图甲所示为小明连接的实验电路，闭合开关前，滑动变阻器的滑片应置于_____（选填“左”或“右”）端．电路连接正确后，闭合开关发现小灯泡不亮，但电流表有示数，小明接下来应进行的操作是_____。
A．更换小灯泡 B．检查开关是否闭合
C．移动滑动变阻器滑片 D．检查电压表是否断路
（2）为了测量小灯泡的额定功率，小明移动变阻器的滑片，直至电流表示数为0.3A，此时电压表示数如图乙所示，其值为_____V，小灯泡的额定功率为_____W。
（3）在实验过程中，电压表发生故障，现增加电阻箱和单刀双掷开关，小明设计了如图丙、丁两种方案来测量小灯泡的额定功率，以下判断正确的是_____（填字母）。
A．两种方案都能 B．两种方案都不能
C．丙方案能，丁方案不能 D．丙方案不能，丁方案能
19．（4分）小明用“伏安法”测量小灯泡的电功率，提供的实验器材有：待测小灯泡（额定电压为2.5V）、电源（电压为3V且保持不变）、滑动变阻器、电流表，电压表，开关及导线若干。
（1）如图甲所示，小明所接的实验电路存在连接错误，但只需改动一根导线，即可使电路连接正确，请你在甲图中应改动的导线上打“×”，并用笔画线代替导线画出正确的接法；
（_________）
（2）小明连接完电路后，闭合开关前发现电流表指针位于“0”刻度线的左侧，这时候所需要的操作是_____；
（3）故障排除后进行实验，通过移动滑片记录了多组数据，并作出了如图乙所示的I—U图象，据图象可知小灯泡的额定功率为_____W；
（4）小华利用小明的实验器材，只增加了一个阻值为10Ω定值电阻R1和一个电阻箱R2，来测量小灯泡的额定功率，如图丙、丁是她设计的两种不同方案的电路图。则以下关于能否测出小灯泡额定功率的判断中正确的是_____
A．两种方案都能
B．两种方案都不能
C．丙方案能，丁方案不能
D．丙方案不能，丁方案能
（5）实验结束后，小明将该小灯泡单独与一个10Ω的定值电阻R0串联后接入电压为3V的电源两端，此时R0的功率是_____W
四、作图题（共16分）
20．（8分）如图所示，请将下列元件连接成符合安全用电要求的家庭电路．
（_____）
21．（8分）小慧家卫生间的墙壁上有一个“三孔一开”的插座（如图甲所示），上面的开关S1不仅可以控制三孔插座，还可以控制镜前灯L及其开关S2，如图乙所示，若只闭合S1，只有三孔插座能工作；若同时闭合S1和S2，三孔插座和L都能工作。请在乙图的括号中标出“零线”或“火线”，并将电路补充完整。
（____）
五、计算题（共22分）
22．（10分）随着社会的发展和科技的进步，电路元件在各行得到广泛的应用，其中热敏电阻就是其中之一.热敏电阻的阻值会随温度的改变而改变．图甲是用热敏电阻Rt测量环境温度的电路，电路中电流表的量程为0---0. 04A,滑动变阻器R的铭牌上标有“150 0.6A"字样．Rt为热敏电阻，其阻值随环境温度变化关系如图乙所示，电源电压保持不变.请完成下列小题:
(1)将此电路放入温度为20℃的环境中，闭合开关S，调节滑片P，使滑动变阻器接入电路的电阻R=100,此时电流表的读数为0.02A，求电源电压；
(2)若环境温度为40℃时，要保证整个电路元件的安全，求滑动变阻器的变化范围;
(3)此电路能测量的最高环境温度为多少?
23．（12分）百度联手奇瑞汽车，在安徽省芜湖市打造了国内首个全无人车运营区域。某正在测试中的一款无人汽车，其质量为1.6×103kg，汽车以72km/h的速度在平直公路上匀速行驶75min，消耗汽油6.4kg，所受的阻力是汽车总重的0.05倍，汽油的热值是4.5×107J/kg.求:
(1)汽车以72km/h的速度在平直公路上匀速行驶时，汽车发动机的牵引力。
(2)汽车行驶75min牵引力做的功。
(3)汽车发动机的效率。
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、D
3、D
4、B
5、C
6、A
7、C
8、A
9、D
10、D
11、C
12、D
二、填空题（每题5分，共4题，20分）
13、减小 热传递 比热容
14、 180 6 15
15、电流的磁效应 电磁感应
16、2 0.75
三、实验题（共12分）
17、 9 取平均值减小误差
18、左 C 2.5 0.75 D
19、 调零 0.75 D 0.4
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)10V(2)50---150(3)50℃
23、 (1)800N；(2)7.2×107；(3)25%
