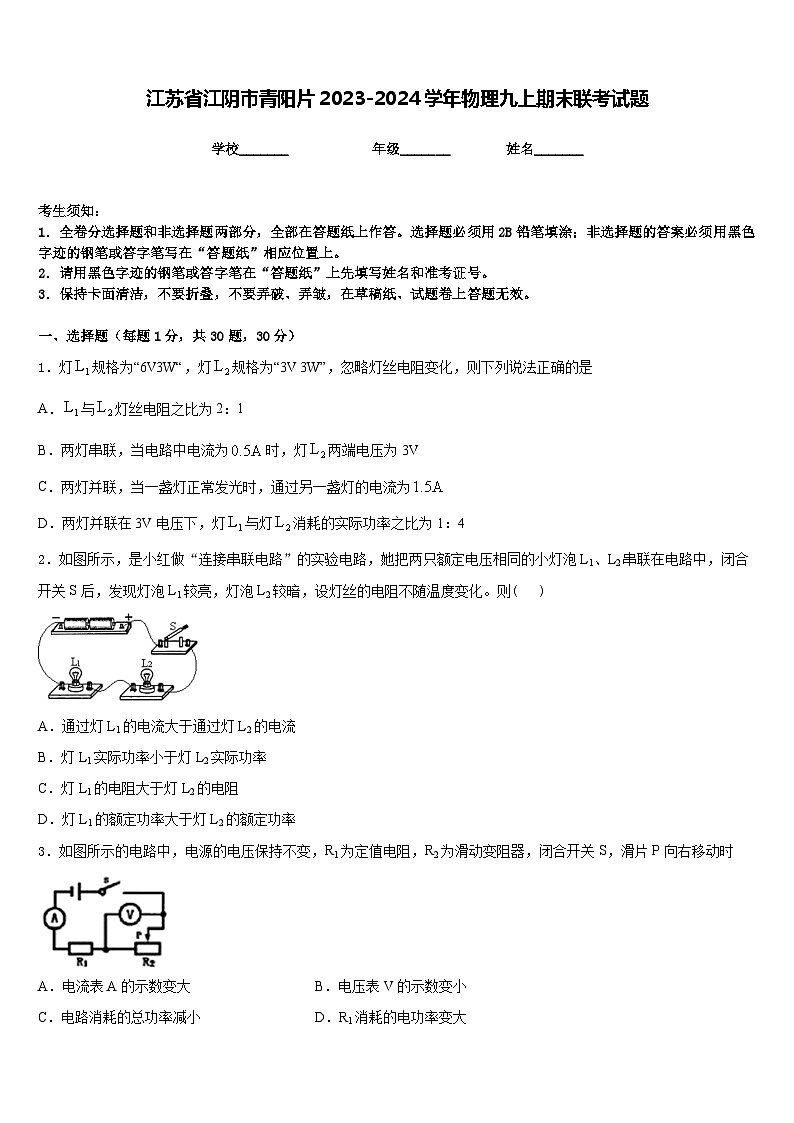

江苏省江阴市青阳片2023-2024学年物理九上期末联考试题含答案

这是一份江苏省江阴市青阳片2023-2024学年物理九上期末联考试题含答案，共9页。试卷主要包含了以下说法正确的是，如图所示，是某电子秤的原理图等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．灯规格为“6V3W“，灯规格为“3V 3W”，忽略灯丝电阻变化，则下列说法正确的是
A．与灯丝电阻之比为2：1
B．两灯串联，当电路中电流为时，灯两端电压为3V
C．两灯并联，当一盏灯正常发光时，通过另一盏灯的电流为
D．两灯并联在3V电压下，灯与灯消耗的实际功率之比为1：4
2．如图所示，是小红做“连接串联电路”的实验电路，她把两只额定电压相同的小灯泡L1、L2串联在电路中，闭合开关S后，发现灯泡L1较亮，灯泡L2较暗，设灯丝的电阻不随温度变化。则( )
A．通过灯L1的电流大于通过灯L2的电流
B．灯L1实际功率小于灯L2实际功率
C．灯L1的电阻大于灯L2的电阻
D．灯L1的额定功率大于灯L2的额定功率
3．如图所示的电路中，电源的电压保持不变，R1为定值电阻，R2为滑动变阻器，闭合开关S，滑片P向右移动时
A．电流表A的示数变大B．电压表V的示数变小
C．电路消耗的总功率减小D．R1消耗的电功率变大

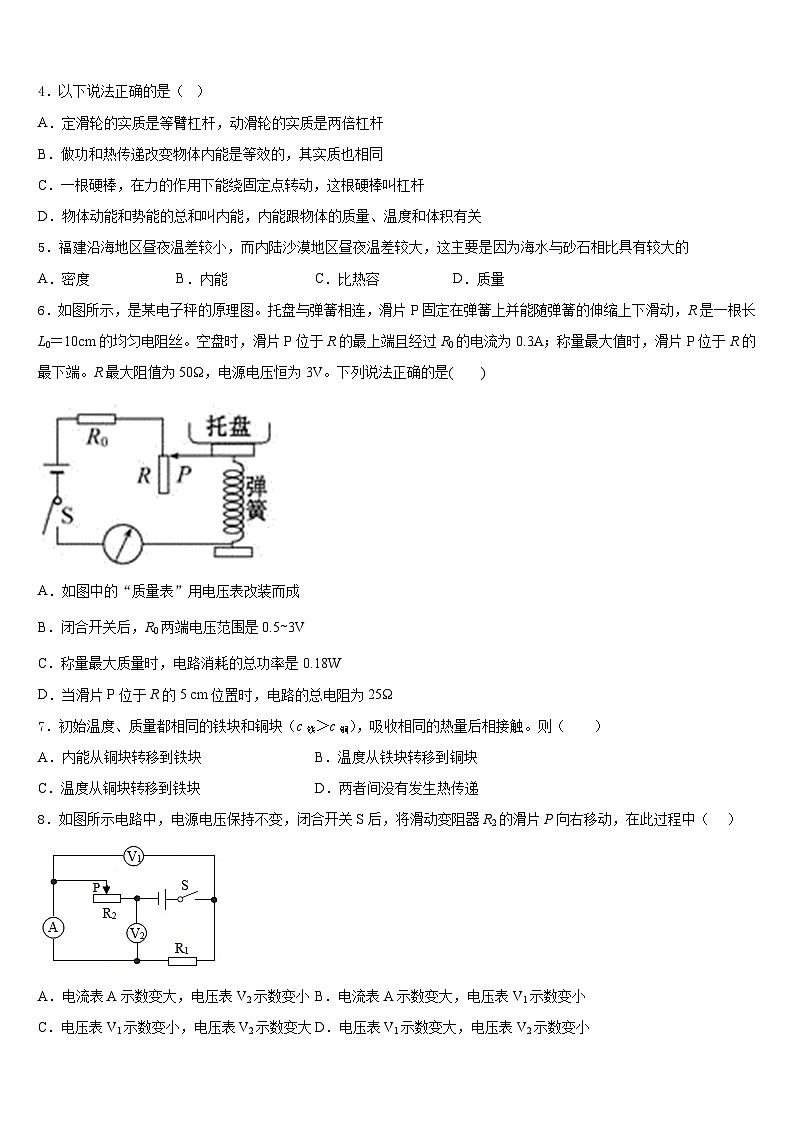

4．以下说法正确的是（ ）
A．定滑轮的实质是等臂杠杆，动滑轮的实质是两倍杠杆
B．做功和热传递改变物体内能是等效的，其实质也相同
C．一根硬棒，在力的作用下能绕固定点转动，这根硬棒叫杠杆
D．物体动能和势能的总和叫内能，内能跟物体的质量、温度和体积有关
5．福建沿海地区昼夜温差较小，而内陆沙漠地区昼夜温差较大，这主要是因为海水与砂石相比具有较大的
A．密度B．内能C．比热容D．质量
6．如图所示，是某电子秤的原理图。托盘与弹簧相连，滑片P固定在弹簧上并能随弹簧的伸缩上下滑动，R是一根长L0＝10cm的均匀电阻丝。空盘时，滑片P位于R的最上端且经过R0的电流为0.3A；称量最大值时，滑片P位于R的最下端。R最大阻值为50Ω，电源电压恒为3V。下列说法正确的是( )
A．如图中的“质量表”用电压表改装而成
B．闭合开关后，R0两端电压范围是0.5~3V
C．称量最大质量时，电路消耗的总功率是0.18W
D．当滑片P位于R的5 cm位置时，电路的总电阻为25Ω
7．初始温度、质量都相同的铁块和铜块（c铁＞c铜），吸收相同的热量后相接触。则（ ）
A．内能从铜块转移到铁块B．温度从铁块转移到铜块
C．温度从铜块转移到铁块D．两者间没有发生热传递
8．如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中（ ）
A．电流表A示数变大，电压表V2示数变小B．电流表A示数变大，电压表V1示数变小
C．电压表V1示数变小，电压表V2示数变大D．电压表V1示数变大，电压表V2示数变小

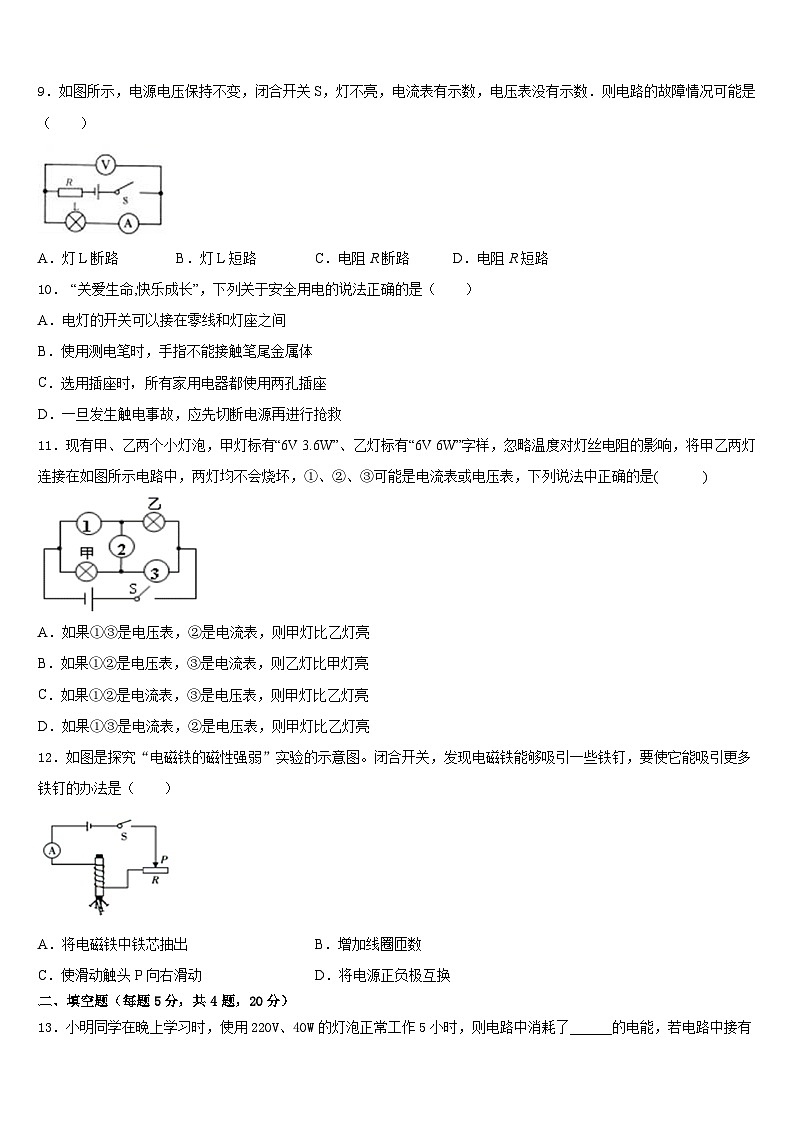

9．如图所示，电源电压保持不变，闭合开关S，灯不亮，电流表有示数，电压表没有示数．则电路的故障情况可能是（ ）
A．灯L断路B．灯L短路C．电阻R断路D．电阻R短路
10． “关爱生命,快乐成长”，下列关于安全用电的说法正确的是（ ）
A．电灯的开关可以接在零线和灯座之间
B．使用测电笔时，手指不能接触笔尾金属体
C．选用插座时，所有家用电器都使用两孔插座
D．一旦发生触电事故，应先切断电源再进行抢救
11．现有甲、乙两个小灯泡，甲灯标有“6V 3.6W”、乙灯标有“6V 6W”字样，忽略温度对灯丝电阻的影响，将甲乙两灯连接在如图所示电路中，两灯均不会烧坏，①、②、③可能是电流表或电压表，下列说法中正确的是( )
A．如果①③是电压表，②是电流表，则甲灯比乙灯亮
B．如果①②是电压表，③是电流表，则乙灯比甲灯亮
C．如果①②是电流表，③是电压表，则甲灯比乙灯亮
D．如果①③是电流表，②是电压表，则甲灯比乙灯亮
12．如图是探究“电磁铁的磁性强弱”实验的示意图。闭合开关，发现电磁铁能够吸引一些铁钉，要使它能吸引更多铁钉的办法是（ ）
A．将电磁铁中铁芯抽出B．增加线圈匝数
C．使滑动触头P向右滑动D．将电源正负极互换
二、填空题（每题5分，共4题，20分）
13．小明同学在晚上学习时，使用220V、40W的灯泡正常工作5小时，则电路中消耗了______的电能，若电路中接有“1800revs/kW•h”的电能表，则在这段时间内电能表的表盘转了______转．
14．如图所示是一种自动测定油箱内油量多少的装置．R1是滑动变阻器，它的金属滑片是杠杆的一端，油量表是由_____表改装而成的，通过油量表指针所指的刻度，就能知道油箱内油量的多少．油量増加时，油量表读数_____．
15．两个不接触的磁体间的相互作用是通过_____发生的。地球是一个巨大的磁体，地磁北极在地理_____附近。
16．如图所示，开关S闭合后，发现A1A2两只电流表的指针恰好偏转到同一位置，若通过L1的电流为0.8A，则电流表A1示数是_____A，电流表A2示数是_____A．
三、实验题（共12分）
17．（4分）小宇同学在“探究电流与电阻的关系”实验中，器材如图甲所示，电源电压为6V，滑动变阻器上标有“50Ω 1A”字样，阻值分别为5Ω、10Ω、15Ω的定值电阻各一个，三个定值电阻的一端与公共端A端相连，方便连接。
(1)闭合开关前，应将滑动变阻器的滑片移至_____端（选填“A”或“B”）。
(2)小宇同学首先将M、N分别与A、B两端相连，闭合开关后，发现电流表无示数，电压表示数很大，则电路故障可能是_____。
(3)排除故障后，再次闭合开关，电表示数正常，调节滑片P，使电压表示数为2V，此时电流表示数如图乙所示，此时电路电流为_____A。
(4)断开开关后，将N端改接到C端，接下来应向_____（选填“左”或“右”）调节滑动变阻器滑片，目的是：_____。
(5)为了完成实验目标，实验小组准备将定值电阻更换为20Ω，但在实验室却找不到阻值为20Ω的定值电阻，经过思考，有同学提出，使用原来的实验装置，只需将M、N端分别连接_____两端也可以产生等效于20Ω的定值电阻，重复之前步骤就可以完成实验。
18．（4分）小明用“伏安法”测量一个定值电阻Rx的阻值（约为20Ω左右）。实验器材有：定值电阻Rx、电压表（量程0～3V和0～15V）、电流表（量程0～0.6V和0～3A）、滑动变阻器、开关、学生电源各一个，导线若干。
（1）如图a中，甲、乙为两个电表，其中甲为_____表；
（2）接线时，开关应处于____（填“断开”或“闭合”）状态；
（3）本实验电源电压选用12V，电压表应选用0～____（填“3”或“15”）V量程，电流表选用0～0.6A量程；
（4）当电流表的示数如图b所示时，通过电阻Rx的电流大小是_____A；
（5）在物理实验中，经常要对物理量进行多次测量，下列实验与本次实验进行多次测量的目的相同的是_____。（填“A”或“B”）。
A．用刻度尺测量物理课本的长与宽
B．测量小灯泡的电功率
19．（4分）小科同学探究“通过电阻的电流跟其两端电压和电阻的关系”。
（1）按照下图连好电路，开关在闭合前，图中的滑动变阻器的滑片应位于变阻器的最__________端（选填“左”或“右”）；
（2）在探究“电流与电压关系”的实验过程中，小莉选择阻值为5Ω的电阻接入电路，闭合开关，调节滑动变阻器，测出电阻两端的电压和对应的电流值如下表：
分析表格中的数据可以得出的结论是____________________；
（3）在探究“电流与电阻关系”的实验过程中，小莉的部分实验步骤如下：
A．先用5Ω的电阻作为R接入电路中，闭合开关，调节变阻器，读取相应的电流值如图所示，并记录电流表示数为_______；
B．再将10Ω的电阻替换5Ω的电阻接入电路中，调节变阻器使____，读取相应的电流值；
C．若实验中所用电源电压恒为4.5V，滑动变阻器规格为“20Ω1A”，可供选择的定值电阻的阻值为5Ω、10Ω、15Ω、20Ω、25Ω和30Ω。还想多测几组数据，但他不能选用的定值电阻是______；
（4）若将待测电阻换成小灯泡，闭合开关后，小明发现灯泡不发光，电流表示数为零，电压表的示数为电源电压，则产生此故障的原因可能是______。
四、作图题（共16分）
20．（8分）根据图中给出的入射光线和折射光线，在方框内画出一个适当类型的透镜。
（______）
21．（8分）如图是住宅内配电系统示意图，请在方框内填入装置的名称，并将电灯和控制电灯的开关接入家庭电路。
五、计算题（共22分）
22．（10分）电饭煲是家庭常用电器，如图所示是小明家的一台电饭煲工作电路图。S为温控开关，加热电阻R1和R2的阻值不随温度变化，图乙是该电饭煲的铭牌。小明在用电高峰期，将该电饭煲装满初温为40 ℃的水，在蒸煮状态下将这些水加热至65℃，用时500s。电饭煲产生的热量84%被水吸收。求:[水的密度为1.0×103kg/m3，比热容为4.2×103 J/(kg.C)]
(1)水吸收的热量。
(2)电阻R1的阻值。
(3)此时电饭煲的实际蒸煮功率。
23．（12分）如图甲为小亮家新买的电煲锅，它有加热和保温两种功能，图乙是其简化电路，已知电源电压为U=220V，R1=55Ω，R2=220Ω，c米饭=4×103J/（kg•°C），请你综合应用所学知识解决下列问题：

（1）当S接b时，电煲锅处于_____状态（选填“加热”或“保温”）
（2）若电煲锅内装有1kg米饭，从12°C加热到100°C，米饭吸收热量多少J________？
（3）若电煲锅的热效率为80%，加热1kg米饭（从12°C加热到100°C），电煲锅消耗的电能是多少J___？
（4）电煲锅的加热功率是多少W_________？
（5）若电煲锅的热效率为80%，加热1kg米饭（从12°C加热到100°C），需要时间多少s______？
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、C
3、C
4、C
5、C
6、B
7、A
8、A
9、B
10、D
11、A
12、B
二、填空题（每题5分，共4题，20分）
13、0.2kW•h 360
14、电流 变大
15、磁场 南极
16、1 0.2
三、实验题（共12分）
17、B 电阻丝断了/电阻接触不良 0.4 右 保持定值电阻两端电压一定 BD
18、电压 断开 15 0.34 A
19、右 当电阻一定时，通过电阻的电流与电阻两端的电压成正比 0. 4A 电压表示数不变 20Ω、25Ω和30Ω 小灯泡的灯丝断了或小灯泡的灯座接触不良
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)4.2×105J；(2)510Ω；(3) 1000W
23、保温 3.52×105J 4.4×105J 880W 500s
U（V）
0. 5
1. 0
1. 5
2. 0
2. 5
3. 0
I（A）
0. 1
0. 2
0. 3
0. 4
0. 5
0. 6
额定电压
220V
额定功率
蒸煮
1210W
保温
88W
频率
50Hz
容积
4L
