学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）

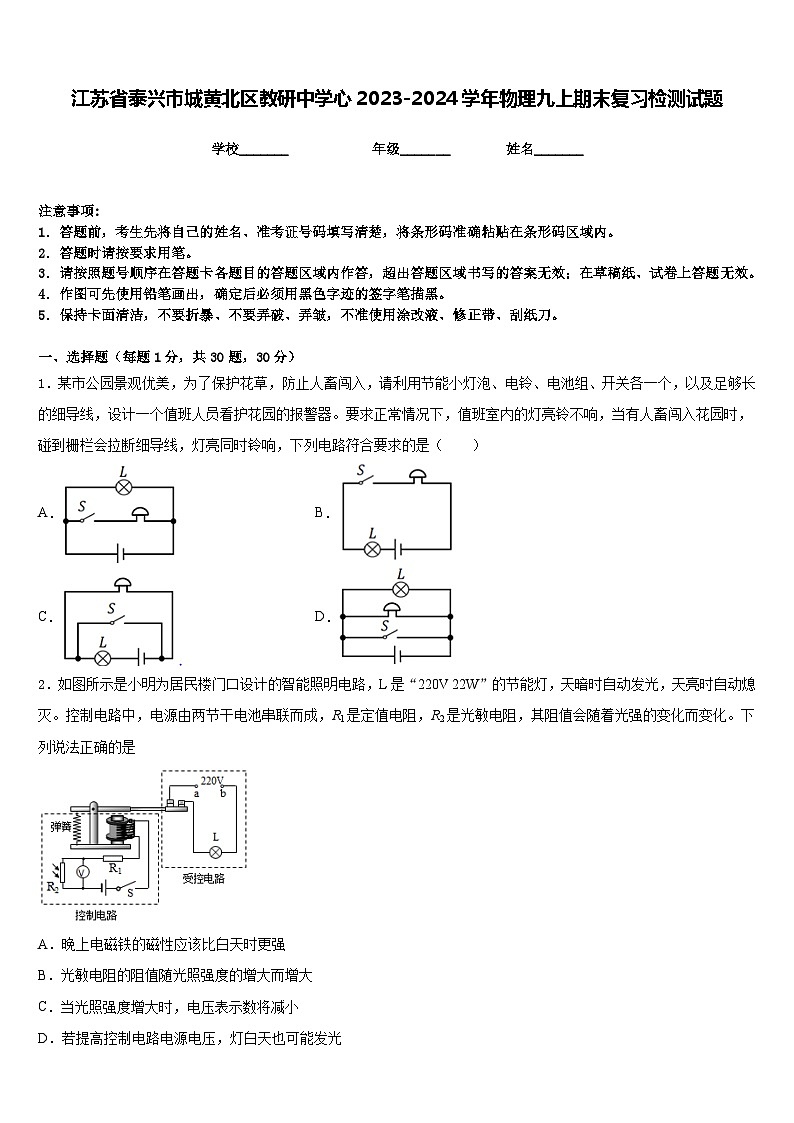

1．某市公园景观优美，为了保护花草，防止人畜闯入，请利用节能小灯泡、电铃、电池组、开关各一个，以及足够长的细导线，设计一个值班人员看护花园的报警器。要求正常情况下，值班室内的灯亮铃不响，当有人畜闯入花园时，碰到栅栏会拉断细导线，灯亮同时铃响，下列电路符合要求的是（ ）
A．B．
C．D．
2．如图所示是小明为居民楼门口设计的智能照明电路，L是“220V 22W”的节能灯，天暗时自动发光，天亮时自动熄灭。控制电路中，电源由两节干电池串联而成，R1是定值电阻，R2是光敏电阻，其阻值会随着光强的变化而变化。下列说法正确的是
A．晚上电磁铁的磁性应该比白天时更强
B．光敏电阻的阻值随光照强度的增大而增大
C．当光照强度增大时，电压表示数将减小
D．若提高控制电路电源电压，灯白天也可能发光

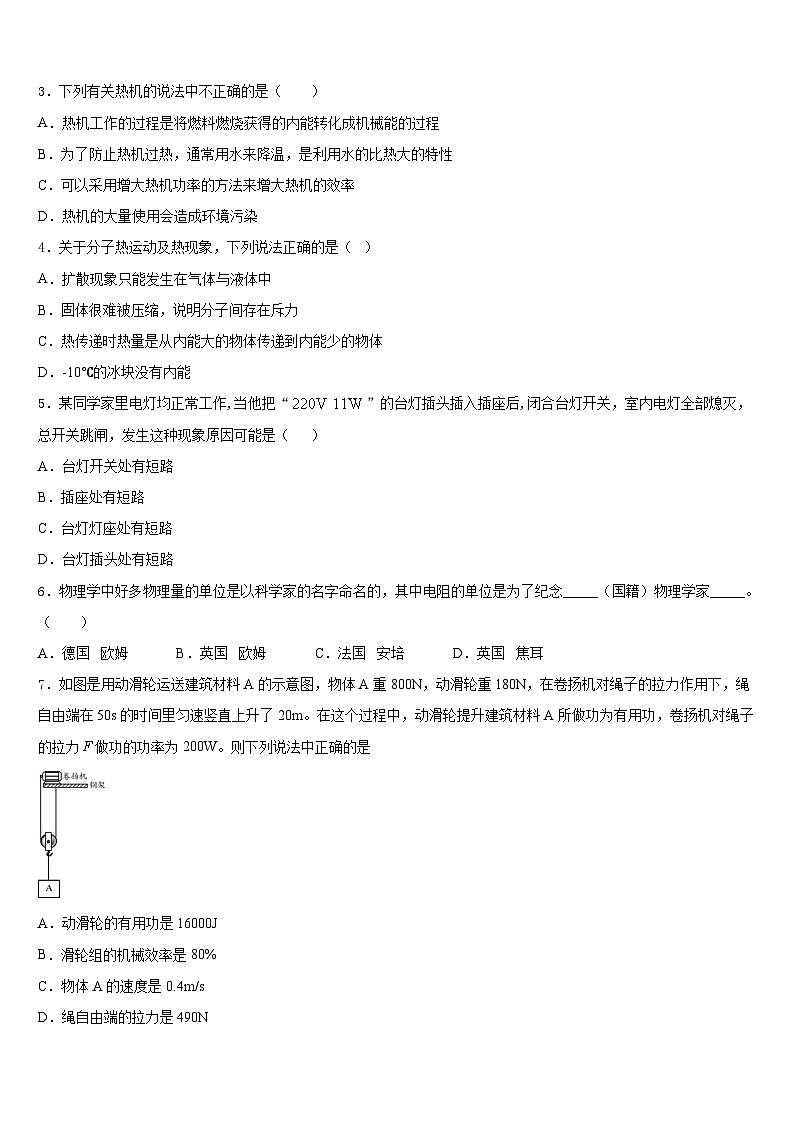

3．下列有关热机的说法中不正确的是（ ）
A．热机工作的过程是将燃料燃烧获得的内能转化成机械能的过程
B．为了防止热机过热，通常用水来降温，是利用水的比热大的特性
C．可以采用增大热机功率的方法来增大热机的效率
D．热机的大量使用会造成环境污染
4．关于分子热运动及热现象，下列说法正确的是（ ）
A．扩散现象只能发生在气体与液体中
B．固体很难被压缩，说明分子间存在斥力
C．热传递时热量是从内能大的物体传递到内能少的物体
D．-10℃的冰块没有内能
5．某同学家里电灯均正常工作,当他把“”的台灯插头插入插座后,闭合台灯开关，室内电灯全部熄灭，总开关跳闸，发生这种现象原因可能是（ ）
A．台灯开关处有短路
B．插座处有短路
C．台灯灯座处有短路
D．台灯插头处有短路
6．物理学中好多物理量的单位是以科学家的名字命名的，其中电阻的单位是为了纪念_____（国籍）物理学家_____。（ ）
A．德国 欧姆B．英国 欧姆C．法国 安培D．英国 焦耳
7．如图是用动滑轮运送建筑材料A的示意图，物体A重800N，动滑轮重180N，在卷扬机对绳子的拉力作用下，绳自由端在50s的时间里匀速竖直上升了20m。在这个过程中，动滑轮提升建筑材料A所做功为有用功，卷扬机对绳子的拉力F做功的功率为200W。则下列说法中正确的是
A．动滑轮的有用功是16000J
B．滑轮组的机械效率是80%
C．物体A的速度是0.4m/s
D．绳自由端的拉力是490N

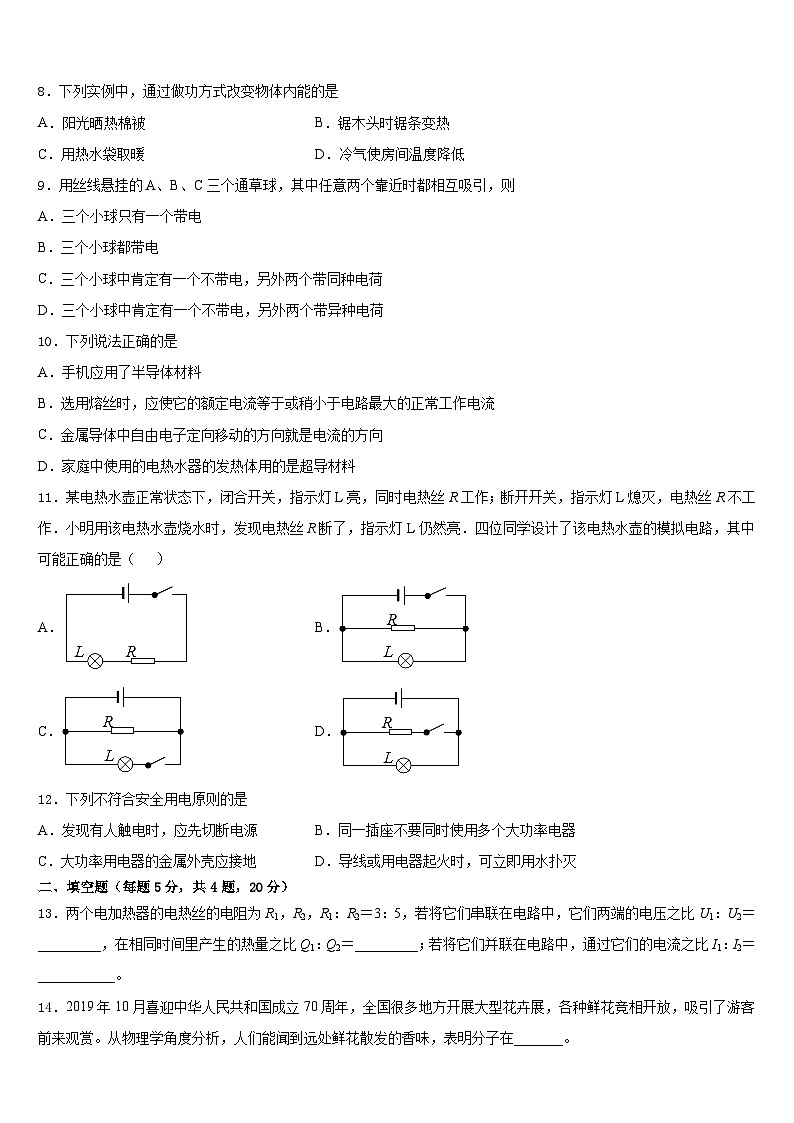

8．下列实例中，通过做功方式改变物体内能的是
A．阳光晒热棉被 B．锯木头时锯条变热
C．用热水袋取暖 D．冷气使房间温度降低
9．用丝线悬挂的A、B、C三个通草球，其中任意两个靠近时都相互吸引，则
A．三个小球只有一个带电
B．三个小球都带电
C．三个小球中肯定有一个不带电，另外两个带同种电荷
D．三个小球中肯定有一个不带电，另外两个带异种电荷
10．下列说法正确的是
A．手机应用了半导体材料
B．选用熔丝时，应使它的额定电流等于或稍小于电路最大的正常工作电流
C．金属导体中自由电子定向移动的方向就是电流的方向
D．家庭中使用的电热水器的发热体用的是超导材料
11．某电热水壶正常状态下，闭合开关，指示灯L亮，同时电热丝R工作；断开开关，指示灯L熄灭，电热丝R不工作．小明用该电热水壶烧水时，发现电热丝R断了，指示灯L仍然亮．四位同学设计了该电热水壶的模拟电路，其中可能正确的是（ ）
A．B．
C．D．
12．下列不符合安全用电原则的是
A．发现有人触电时，应先切断电源B．同一插座不要同时使用多个大功率电器
C．大功率用电器的金属外壳应接地D．导线或用电器起火时，可立即用水扑灭
二、填空题（每题5分，共4题，20分）
13．两个电加热器的电热丝的电阻为R1，R2，R1：R2＝3：5，若将它们串联在电路中，它们两端的电压之比U1：U2＝_________，在相同时间里产生的热量之比Q1：Q2＝_________；若将它们并联在电路中，通过它们的电流之比I1：I2＝___________。
14．2019年10月喜迎中华人民共和国成立70周年，全国很多地方开展大型花卉展，各种鲜花竞相开放，吸引了游客前来观赏。从物理学角度分析，人们能闻到远处鲜花散发的香味，表明分子在_______。
15．丹麦物理学家_____发现了电流的磁效应，生产生活中的_____（选填“电磁起重机”“电动机或“电饭煲）就是利用这个原理工作的．
16．如图所示是我们常见的图象，这种图象如果在横纵坐标加上适当的物理量及单位，可以用来描述这两个物理量之间的关系，请参照示例，写出其中的三对物理量，简要说明适用条件．
三、实验题（共12分）
17．（4分）如图是小明连接的实验电路，各电路元件连接正确，电源电压恒定为6V，R=5Ω，R´为标有“50Ω 1A”的滑动变阻器；
(1)闭合开关后，发现电流表无示数，电压表有示数，若电路只有一处故障，则故障可能是_____；
(2)解决故障后，再次闭合开关，若要使电压表示数变大，则应该将滑动变阻器滑片向_____移动（选填：左、右）；
(3)小明用该电路探究“电流与电压的关系”，移动滑动变阻器滑片_____（填操作目的），记录数据，分析得出结论。做完上述实验后，小明想：若是将R换成阻值不同的定值电阻，就可以探究“电流与电阻”的关系。他断开开关，保持R´滑片位置不动，将5Ω的定值电阻换成10Ω，闭合开关后，小明应该将滑动变阻器滑片向_____移动才能达到目的（选填：左、右）。
18．（4分）如图所示，一张百元新钞票好像被一支笔“戳通”了，实际上这张新钞票依然完好无损，原来，纸币下方的笔杆与纸币上方的笔头可以互相分离，笔杆上与笔头相连的一端内部装有小磁铁，则笔头内的材料可能含有_____（选填“铜”“铁”或“塑料”）。笔头内的材料是否有磁性呢？
请你选用合适的器材设计实验进行探究，并解答下列问题：
(1)实验器材：_____。
(2)实验过程和可能产生的现象及结论：_____。
19．（4分）在测定“小灯泡电功率”的实验中，电源电压为6V，小灯泡额定电压为2.5V、电阻约为10Ω。
（1）测量小灯泡电功率的原理是_____。
（2）请你用笔画线代替导线，将图甲中的实物电路连接完整。
（______）
（3）小杰同学闭合开关，移动滑片P到某一点时，电压表示数（如图乙）为_____V，若他想测量小灯泡的额定功率，应将图甲中滑片P向_____（填“A”或“B”）端移动，使电压表的示数为2.5V。
（4）小明同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U图象，根据图象信息，可计算出小灯泡的额定功率是_____W。
（5）在实验中连接好电路，闭合开关，移动变阻器滑片P，若小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是_____；若小灯泡始终不亮，电压表无示数，电流表有示数，原因可能是_____；
（6）根据图象，灯泡的电流与电压不成正比，原因可能是_____。
四、作图题（共16分）
20．（8分）如图一位同学设计了一个电路，使电动机在人的操作下即能正转，也能反转．图中“”为电动机符号，S1、S2为单刀双掷开关．请在图中完成电路连接．
21．（8分）用甲图中的专用插线板给电动环保车充电，请在乙图画出插线板内部开关和两插座的连线，并接入家庭电路，要求：
①插线板上的开关可同时控制两插座的通、断；
②开关接通时两插座都能提供220 V电压.
五、计算题（共22分）
22．（10分）如表为一台电烤箱的铭牌，低温档的功率模糊不清；其内部简化电路如图所示，R1和R2均为电热丝，已知R2的阻值为66Ω，求：
(1)电烤箱在高温档正常工作10min所消耗的电能；
(2)要使电烤箱处于高温档，S2应断开还是闭合？电路中R1的阻值为多大？
(3)为测量在用电高峰期电烤箱工作时的实际功率，小明将家中其它用电器全部关闭，让电烤箱在高温档状态下工作，观察到标有“2000r/kW⋅h”字样的电能表在6分钟内转了100转，则电烤箱此时的实际功率是多少？
23．（12分）交通法规禁止酒后驾驶，为加强检查力度，酒精测试仪被广泛应用。如图甲所示是酒精测试仪简化的工作电路，己知电源的电压U=4V，定值电阻R0=2Ω。图甲中酒精气休传感器电阻R1的阻值随酒精气体浓度的变化关系如图乙所示，电压表示数的变化对应了不同的酒精气体浓度。以酒精气体浓度≥0.2mg/mL为酒驾的判断标准，当电压表的示数为2V时，被检者是否为酒驾？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、C
4、B
5、C
6、A
7、B
8、B
9、D
10、A
11、B
12、D
二、填空题（每题5分，共4题，20分）
13、3：5 3：5 5：3
14、永不停息的做无规则运动
15、奥斯特 电磁起重机
16、 电阻一定时 燃料完全燃烧 在地球附近 F/N L/cm 在弹性限度内
三、实验题（共12分）
17、电阻R断路 左 改变定值电阻两端的电压 右
18、铁 大头针 用笔头靠近大头针，若大头针被吸引，则笔头处有磁性；若大头针没有被吸引，则笔头处无磁性
19、P＝UI 2.2 B 0.5 灯泡断路 灯泡短路 灯的电阻随温度的变化而变化
四、作图题（共16分）
20、见解析所示
21、
五、计算题（共22分）
22、 (1)6.6×105J；(2)闭合，44Ω(3)500W
23、酒驾
x
y
简要说明
示例
米
秒
物体做匀速直线运动时
1
______
______
______
2
______
______
______
3
______
______
______
××牌电烤箱
额定电压
220V
额定功率
高温档
1100W
低温档
W
电源频率
50Hz
