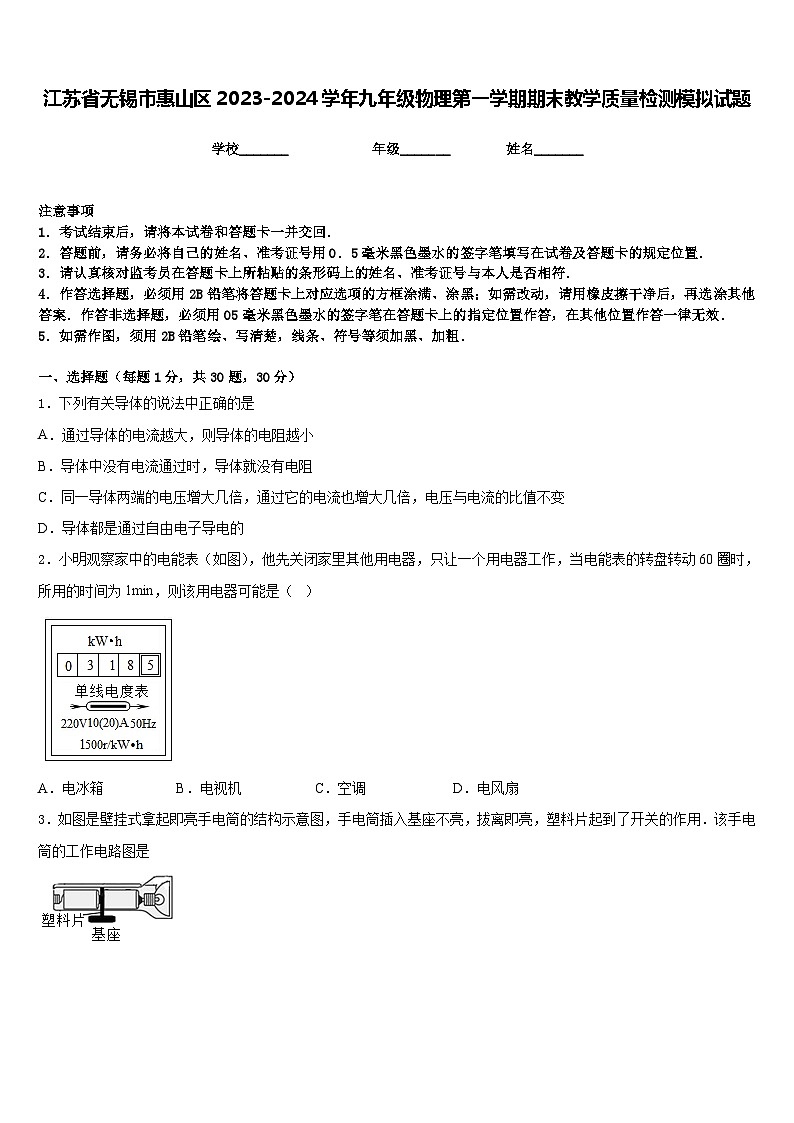

江苏省无锡市惠山区2023-2024学年九年级物理第一学期期末教学质量检测模拟试题含答案

这是一份江苏省无锡市惠山区2023-2024学年九年级物理第一学期期末教学质量检测模拟试题含答案，共9页。
学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．下列有关导体的说法中正确的是
A．通过导体的电流越大，则导体的电阻越小
B．导体中没有电流通过时，导体就没有电阻
C．同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变
D．导体都是通过自由电子导电的
2．小明观察家中的电能表（如图），他先关闭家里其他用电器，只让一个用电器工作，当电能表的转盘转动60圈时，所用的时间为1min，则该用电器可能是（ ）
A．电冰箱B．电视机C．空调D．电风扇

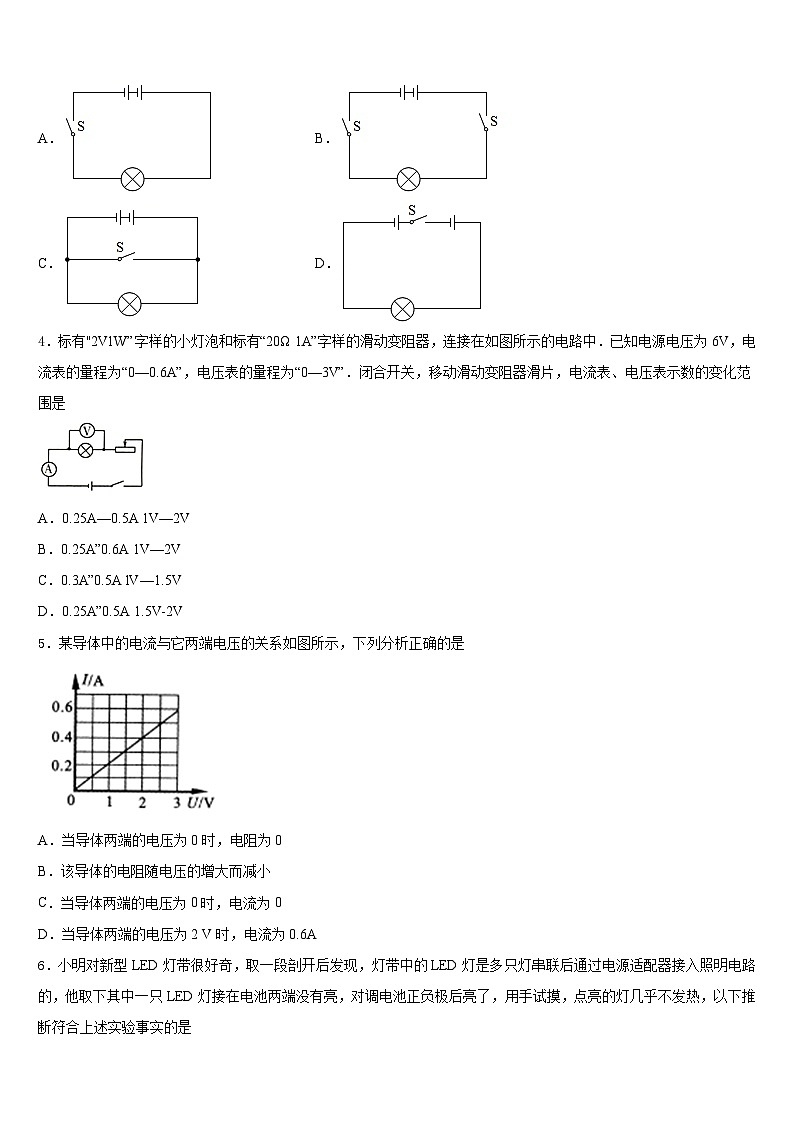

3．如图是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用．该手电筒的工作电路图是
A．B．
C．D．
4．标有"2V1W”字样的小灯泡和标有“20Ω 1A”字样的滑动变阻器，连接在如图所示的电路中．已知电源电压为6V，电流表的量程为“0—0.6A”，电压表的量程为“0—3V”．闭合开关，移动滑动变阻器滑片，电流表、电压表示数的变化范围是
A．0.25A—0.5A 1V—2V
B．0.25A”0.6A 1V—2V
C．0.3A”0.5A lV—1.5V
D．0.25A”0.5A 1.5V-2V
5．某导体中的电流与它两端电压的关系如图所示，下列分析正确的是
A．当导体两端的电压为0时，电阻为0
B．该导体的电阻随电压的增大而减小
C．当导体两端的电压为0时，电流为0
D．当导体两端的电压为2 V时，电流为0.6A

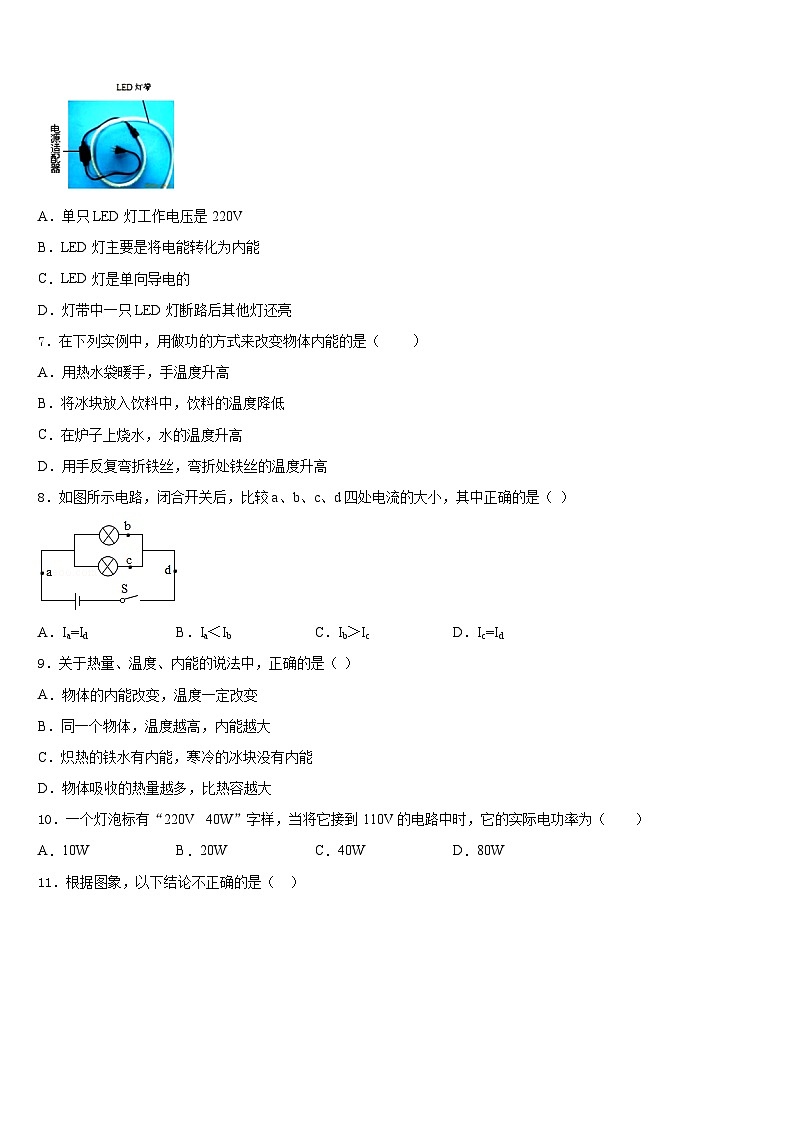

6．小明对新型LED灯带很好奇，取一段剖开后发现，灯带中的LED灯是多只灯串联后通过电源适配器接入照明电路的，他取下其中一只LED灯接在电池两端没有亮，对调电池正负极后亮了，用手试摸，点亮的灯几乎不发热，以下推断符合上述实验事实的是
A．单只LED灯工作电压是220V
B．LED灯主要是将电能转化为内能
C．LED灯是单向导电的
D．灯带中一只LED灯断路后其他灯还亮
7．在下列实例中，用做功的方式来改变物体内能的是（ ）
A．用热水袋暖手，手温度升高
B．将冰块放入饮料中，饮料的温度降低
C．在炉子上烧水，水的温度升高
D．用手反复弯折铁丝，弯折处铁丝的温度升高
8．如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中正确的是（ ）
A．Ia=IdB．Ia＜IbC．Ib＞IcD．Ic=Id
9．关于热量、温度、内能的说法中，正确的是（ ）
A．物体的内能改变，温度一定改变
B．同一个物体，温度越高，内能越大
C．炽热的铁水有内能，寒冷的冰块没有内能
D．物体吸收的热量越多，比热容越大
10．一个灯泡标有“220V 40W”字样，当将它接到110V的电路中时，它的实际电功率为（ ）
A．10WB．20WC．40WD．80W
11．根据图象，以下结论不正确的是（ ）
A．电阻一定时，电流随着电压的增大而增大
B．R2的电阻大于R1的电阻
C．电压一定时，电流随着电阻的增大而减小
D．当流过它们的电流相等时，R1的电压最大
12．小邦同学用电压表进行测量时，闭合开关，发现指针向“0”刻度的左侧偏转。下列原因分析正确的是（ ）
A．“+”、“-”接线柱接反了B．被测电压超过电压表量程
C．实验前指针没有对准零刻度线D．没有估测待测电压的大小
二、填空题（每题5分，共4题，20分）
13．甲、乙两个电热器的电阻之比为5：4，通过的电流之比为2：1，通电时间之比为1：2，则电流通过甲、乙两个电热器产生的热量之比为________．
14．如图所示，小明通过实验研究串联电路中的电流关系，电源两端电压为3V，闭合开关S，小灯泡L1、L2均不发光，且电流表示数为零。他用电压表检查电路故障，测得小灯泡L1两端电压为3V，小灯泡L2两端电压为零。假设电路中只有一处故障，可以初步判断电路故障是灯L1出现了________。（选填“短路”或“断路”）
15．小明学过电学后买来二十几米长的电阻丝和相应配件利用自家毛毯做成了一个电热毯，若此电热毯的电阻是605Ω，并在家庭电路中使用，这个电热毯的电功率是______W，电热毯在工作时把电能转化成了______能。
16．两个小灯泡串联在电路中，电源电压为16V，现测得其中一个小灯泡两端的电压为6V，通过这个小灯泡的电电流为0.5安，则另一个小灯泡两端的电压为______V，通过它的电流为______A．
三、实验题（共12分）
17．（4分）某同学在做“比较不同液体吸热能力”的实验时，使用相同的电加热器给液体甲和乙加热。
（1）分析第2、3次或第5、6次实验数据，可以得出的初步结论是：同种物质升高相同温度时，物质的_____越大，吸收的热量就越_____。（选填“多”或“少”）
（2）通过比较第2、4次实验数据可知，液体吸收的热量多少与液体的_____有关，_____的吸热能力更强（选填“甲”或“乙”）。
18．（4分）为了比较水和煤油的吸热能力，小明用两个相同的装置做了如图1所示的实验。用温度计测量液体吸收热量后升高的温度值，并用钟表记录加热时间，实验数据记录如表。
(1)在实验过程中控制加热时间相同，通过比较_____来研究水和煤油吸收热能力的差异。
(2)在此实验中，如果要使水和煤油的最后温度相同，就要给_____加热更长的时间，此时水吸收的热量_____（选填“大于”、“小于”或“等于”）煤油吸收的热量。
(3)实验表明，_____（选填“水”或“煤油”）吸热能力强。
(4)根据实验数据绘制的水和煤油温度随加热时间变化的图象如图2所示。据此判断，图中甲图象表示的物质是_____（选填“水”或“煤油”）。
19．（4分）某实验小组的同学用图甲所示器材测量小灯泡电功率，待测小灯泡L的额定电压为3.8V，额定电功率小于1W，电源电压恒为6V，滑动变阻器R的规格“20Ω 1A”，图甲所示是该实验小组未连接完整的电路。
(1)请你用笔画线代替导线，在图甲中把电路图连接完整。
（______）
(2)正确连接完电路，闭合开关后，发现无论怎样移动滑片，小灯泡都不亮，电流表无示数，电压表示数明显，仔细检查，连接无误，那么出现该现象的原因应该是_____（填序号）。
A．电流表内部断路了 B．灯泡的灯丝断了 C．灯座内部出现短路 D．滑动变阻器的电阻线断了
(3)排除故障后，通过正确操作，等灯泡正常发光时，电流表示数如图乙所示，其值为_____A，小灯泡的额定功率为_____W。
(4)测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，应将滑动变阻器的滑片向_____（填“左”或“右”）端滑动。
(5)测量小灯泡的电功率_____（填“需要”或“不需要”）多次测量求平均值，原因是_____。
(6)随着灯泡亮度的增加，发现灯泡阻值变大，原因是_____。
四、作图题（共16分）
20．（8分）如图所示，画出家庭电路的正确连线，要求拉线开关控制灯泡。
（_____）
21．（8分）在图中，画出入射光线经过透镜后的折射光线。
（______）
五、计算题（共22分）
22．（10分）标有“6V 3W”的小灯泡L与额定功率为4W的电阻器R按图电路连接，闭合开关S时，灯L正常发光，且电流表示数为0.8A，求:
（1）小灯泡的电阻和正常工作时的电流；
（2）电阻器R的阻值；
（3）此时小灯泡和电阻R消耗的总功率。
23．（12分）小明家新买了一个家用电吹风，他查阅使用说明书发现其简化电路如图所示，主要技术参数如下表．电吹风在额定电压下工作，请解答如下问题：
（1）当电吹风吹冷风时，通过电动机的电流是多大？
（2）电热丝工作时的电阻是多大？
（3）若电吹风内电动机的电阻是1 Ω，则电吹风吹冷风10 min产生的热量是多少？
（4）当电吹风实际工作电压为200V时，电吹风电热丝工作时的实际功率多大？（结果保留一位小数）。
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、D
4、A
5、C
6、C
7、D
8、A
9、B
10、A
11、B
12、A
二、填空题（每题5分，共4题，20分）
13、5：2
14、断路
15、80 内
16、10 0.5
三、实验题（共12分）
17、质量 多 种类 甲
18、升高的温度 水 大于 水 煤油
19、见解析 B 0.2 0.76 右 不需要 灯泡在不同电压下的功率不同 灯丝温度升高，电阻增大
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）12Ω，0.5A （2）20Ω （3）4.8W
23、（1）0.5 A；（2）55 Ω；（3）150 J；（4）727.3W。
液体
次数
质量m/kg
升高的温度△t/℃
加热的时间t/min
甲
1
0.1
5
1
2
0.1
10
2
3
0.2
10
4
乙
4
0.1
10
1
5
0.1
20
2
6
0.2
20
4
物质
质量/g
初始温度/℃
最后温度/℃
加热时间/min
水
60
20
45
6
煤油
60
20
68
6
热风温度
50～75 ℃
额定功率
热风时：990 W
冷风时：110 W
额定电压
220 V
质量
0.5 kg
