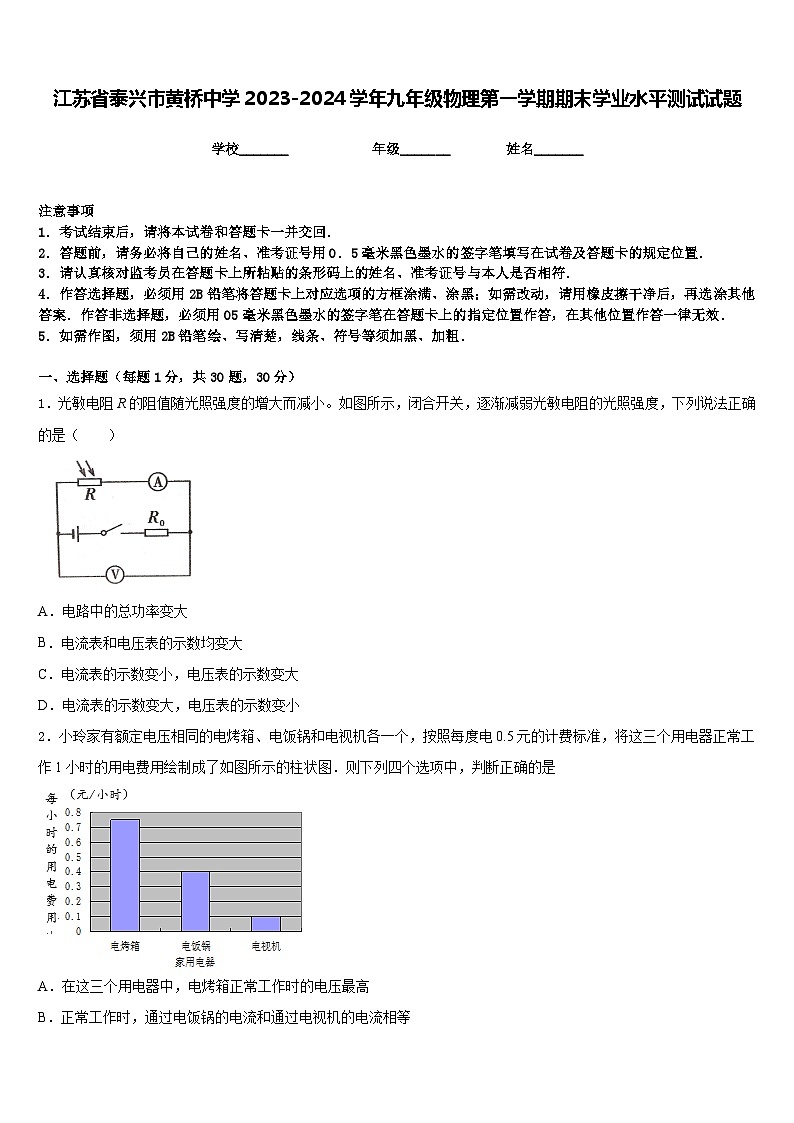

江苏省泰兴市黄桥中学2023-2024学年九年级物理第一学期期末学业水平测试试题含答案

这是一份江苏省泰兴市黄桥中学2023-2024学年九年级物理第一学期期末学业水平测试试题含答案，共10页。试卷主要包含了下图中，符合安全用电原则的是，小华在家做了这样一个实验等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．光敏电阻R的阻值随光照强度的增大而减小。如图所示，闭合开关，逐渐减弱光敏电阻的光照强度，下列说法正确的是（ ）
A．电路中的总功率变大
B．电流表和电压表的示数均变大
C．电流表的示数变小，电压表的示数变大
D．电流表的示数变大，电压表的示数变小
2．小玲家有额定电压相同的电烤箱、电饭锅和电视机各一个，按照每度电0.5元的计费标准，将这三个用电器正常工作1小时的用电费用绘制成了如图所示的柱状图．则下列四个选项中，判断正确的是
A．在这三个用电器中，电烤箱正常工作时的电压最高
B．正常工作时，通过电饭锅的电流和通过电视机的电流相等

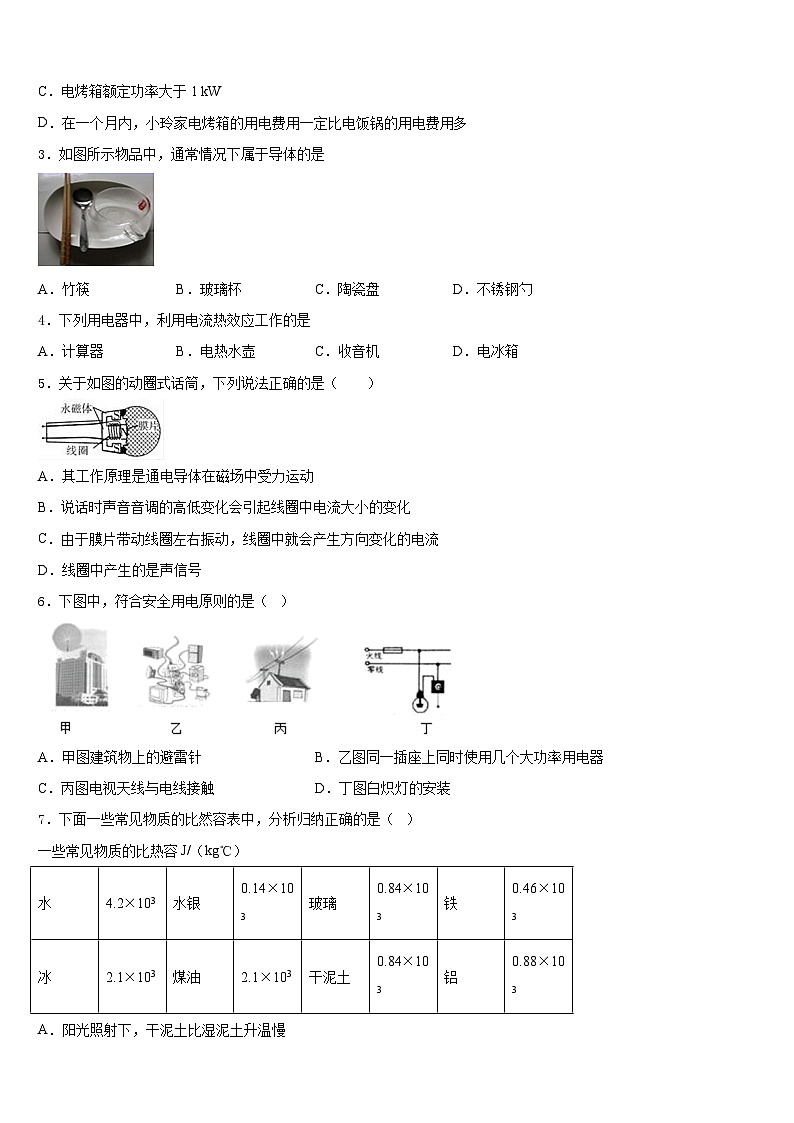

C．电烤箱额定功率大于1 kW
D．在一个月内，小玲家电烤箱的用电费用一定比电饭锅的用电费用多
3．如图所示物品中，通常情况下属于导体的是
A．竹筷B．玻璃杯C．陶瓷盘D．不锈钢勺
4．下列用电器中，利用电流热效应工作的是
A．计算器B．电热水壶C．收音机D．电冰箱
5．关于如图的动圈式话筒，下列说法正确的是（ ）
A．其工作原理是通电导体在磁场中受力运动
B．说话时声音音调的高低变化会引起线圈中电流大小的变化
C．由于膜片带动线圈左右振动，线圈中就会产生方向变化的电流
D．线圈中产生的是声信号
6．下图中，符合安全用电原则的是（ ）
A．甲图建筑物上的避雷针B．乙图同一插座上同时使用几个大功率用电器
C．丙图电视天线与电线接触D．丁图白炽灯的安装
7．下面一些常见物质的比然容表中，分析归纳正确的是（ ）
一些常见物质的比热容J/（kg℃）
A．阳光照射下，干泥土比湿泥土升温慢

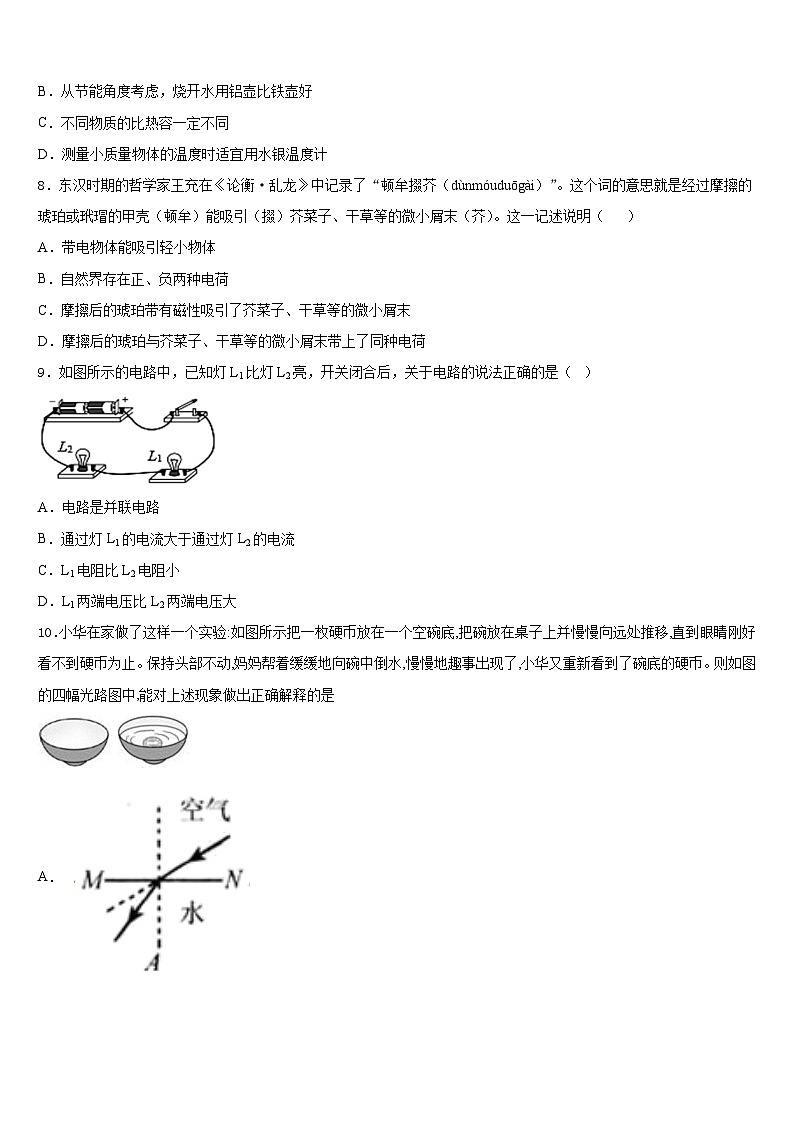

B．从节能角度考虑，烧开水用铝壶比铁壶好
C．不同物质的比热容一定不同
D．测量小质量物体的温度时适宜用水银温度计
8．东汉时期的哲学家王充在《论衡·乱龙》中记录了“顿牟掇芥（dùnmóuduōgài）”。这个词的意思就是经过摩擦的琥珀或玳瑁的甲壳（顿牟）能吸引（掇）芥菜子、干草等的微小屑末（芥）。这一记述说明（ ）
A．带电物体能吸引轻小物体
B．自然界存在正、负两种电荷
C．摩擦后的琥珀带有磁性吸引了芥菜子、干草等的微小屑末
D．摩擦后的琥珀与芥菜子、干草等的微小屑末带上了同种电荷
9．如图所示的电路中，已知灯L1比灯L2亮，开关闭合后，关于电路的说法正确的是（ ）
A．电路是并联电路
B．通过灯L1的电流大于通过灯L2的电流
C．L1电阻比L2电阻小
D．L1两端电压比L2两端电压大
10．小华在家做了这样一个实验:如图所示把一枚硬币放在一个空碗底,把碗放在桌子上并慢慢向远处推移,直到眼睛刚好看不到硬币为止。保持头部不动,妈妈帮着缓缓地向碗中倒水,慢慢地趣事出现了,小华又重新看到了碗底的硬币。则如图的四幅光路图中,能对上述现象做出正确解释的是
A．
B．
C．
D．
11．下列操作能使图中的小灯泡L1和L2组成串联电路的是
A．闭合开关S1、S2和S3B．只闭合开关S1和S2
C．只闭合开关S2和S3D．只闭合开关S3
12．下列几组电阻并联后，等效阻值最小的一组是
A．30Ω和10ΩB．20Ω和25Ω
C．10Ω和35ΩD．5Ω和50Ω
二、填空题（每题5分，共4题，20分）
13．如图甲所示的电路中，电源电压保持不变，R0为定值电阻，R为滑动变阻器．闭合开关S后，在移动滑片P的过程中，电流表的示数I与R的阻值关系如图乙所示，电压表的示数U与R的阻值关系如图丙所示，则R0的阻值为______Ω，电源电压为______V．
14．随着我国经济的发展，城市的高层建筑越来越多，但如果不注意建筑上的物体（比如花盆），就会有“高空坠物砸人”的危险，在物体下落过程中，它具有的______能转化为动能，而且高度越高，落下来做的功越____________（选填：“多”或“少”），所以危险性就越大。
15．铁水很热，冰块很冷，但它们都具有_______能．冬天搓手可以感到温暖，是通过______的方式改变内能；用热水袋取暖，是通过________的力式改变内能．
16．1841年英国物理学家_____通过大量实验发现： 电流通过导体所产生的热量和导体的电阻成正比，和通过导体电流的平方成正比，和通电时间成_____。
三、实验题（共12分）
17．（4分）在探究电流与电压、电阻关系的实验中，小芳同学在实验中选用的定值电阻分别为5Ω、10Ω、15Ω，电源是由两节新干电池串联组成，滑动变阻器标有“20Ω 1A”。
（1）请用笔画线代替导线将图中实物连接完整，要求仪表量程选择正确，连线不交叉。
（______________）
（2）连接好电路后，闭合开关前，小芳应将滑动变阻器的滑片调到_____端（选填“A”或“B”）。
（3）小芳在研究电流与电压关系时，连好电路，检查电路正确无误后，她闭合开关，立即读出图中电压表示数是_____V，则她这次是选_____Ω的电阻接入电路进行实验的。
（4）在研究电流与电阻关系时，小芳先把5Ω的电阻接入电路，调节滑动变阻器并记下一组电流值和电压值后，断开开关，又换用10Ω的电阻接入电路，滑片位置没动，再闭合开关，接下来她应进行的操作是_____。
A．将滑动变阻器滑片向左调节，使电流表示数保持不变
B．将滑动变阻器滑片向右调节，使电流表示数保持不变
C．将滑动变阻器滑片向左调节，使电压表示数保持不变
D．将滑动变阻器滑片向右调节，使电压表示数保持不变。
18．（4分）在研究电流产生的热量与哪些因素有关的实验中：
(1)如图所示，两个密闭的透明容器中装有相等质量的空气，两个容器中的电阻丝、（）串联接到电源两端。电阻丝和串联的原因是保证____相同，实验中是通过观察U型管中液面高度的变化反映_______。
(2)通过对比观察，_____（选填“甲”或“乙”）容器中导体的电阻产生的热量较多，由此可知，在电流和通电时间相同时，电阻越_____，导体产生的热量越多。
19．（4分）小杨在“测量小灯泡额定功率”的实验中，所用小灯泡的额定电压为2.5V，
（1）用笔画线代替导线，将图甲的实物图连接完整．______
（2）闭合开关，移动滑动变阻器的滑片P，发现小灯泡始终不亮，电压表有示数、电流表无示数，则可能的原因是____．
（3）排除故障后，闭合开关，发现此时电压表的示数为2.2V，若要测量小灯泡的额定功率，应将滑动变阻器的滑片P向_____（选填“左”或“右”）移动，直到电压表的示数为__V，此时电流表示数如图乙所示，其值为___A，则小灯泡的额定功率为___W．
四、作图题（共16分）
20．（8分）请将虚线框内带有保险丝的三孔插座正确接入家庭电路．
21．（8分）根据通电螺线管的磁感线方向，在括号中用“+”或“﹣”标出电流表的接线柱。
（______）
五、计算题（共22分）
22．（10分）热敏电阻Rt的阻值随温度变化关系如图甲所示，小明利用它设计了一个报警电路，如图乙。阻值不计的报警器在电流达到12mA时开始报警，超过20mA时将损坏；当电路设定报警温度为50℃时，滑动变阻器接入电路的阻值为R0，求：
(1)R0的值；（________）
(2)将滑片P向左移，可______（选填“提高”或“降低”）该电路开始报警时的温度；此电路能设定的最高报警温度______150℃（选填“高于”、“等于”或“低于”）
(3)小明想利用此电路将开始报警时的温度设定为100℃，他的做法是：
①将热敏电阻放入标准大气压下的沸水中，充分接触；
②______，______；
③取出热敏电阻，该电路即可实现在100℃时开始报警。
23．（12分）如图所示，R1=20Ω，闭合开关，电压表和电流表的示数分别为6V和0.5A．求：
（1）通过电阻R1的电流；
（2）电阻R2的阻值．
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、D
4、B
5、C
6、A
7、D
8、A
9、D
10、B
11、D
12、D
二、填空题（每题5分，共4题，20分）
13、10 12
14、势 多
15、内 做功 热传递
16、焦耳 正比
三、实验题（共12分）
17、 A 1 10 C
18、电流 电阻丝线产生的热量的多少 乙 大
19、 小灯泡断路 左 2.5 0.24 0.6
四、作图题（共16分）
20、如下图所示
21、
五、计算题（共22分）
22、10Ω 降低 高于 闭合开关 调节滑片使报警器恰好报警
23、（1）0.3A（2）30Ω
水
4.2×103
水银
0.14×103
玻璃
0.84×103
铁
0.46×103
冰
2.1×103
煤油
2.1×103
干泥土
0.84×103
铝
0.88×103
