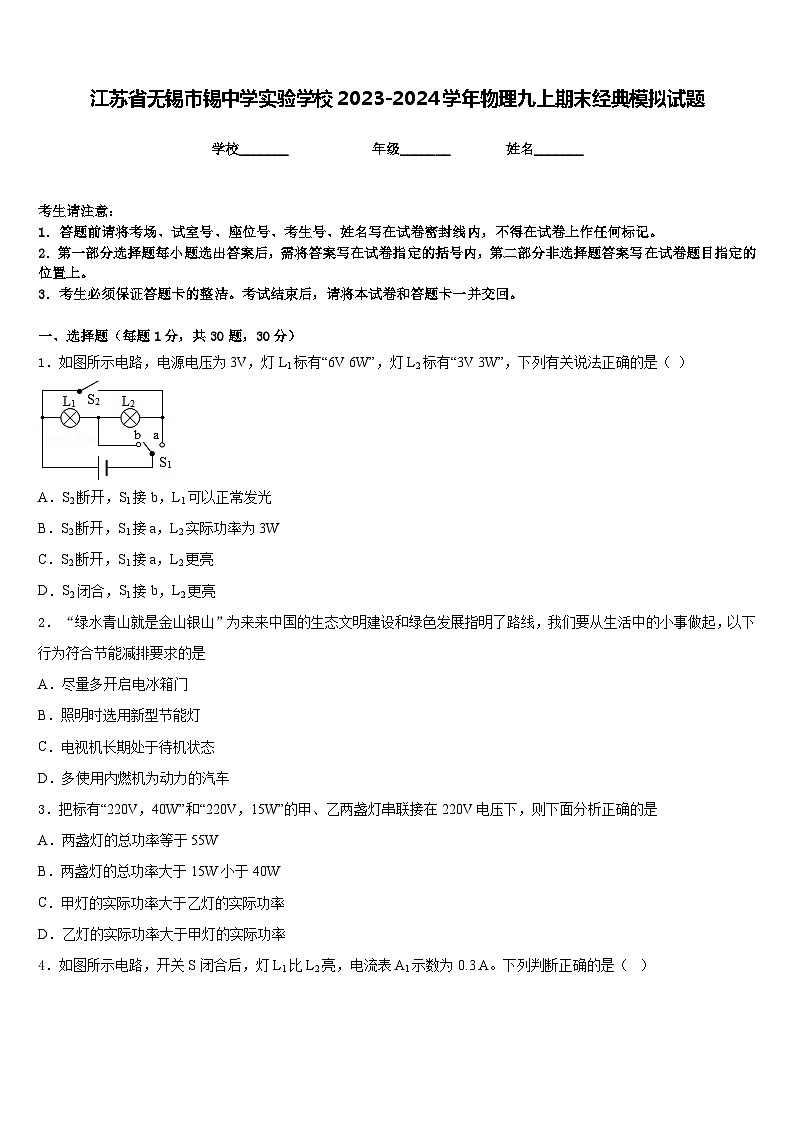

江苏省无锡市锡中学实验学校2023-2024学年物理九上期末经典模拟试题含答案

这是一份江苏省无锡市锡中学实验学校2023-2024学年物理九上期末经典模拟试题含答案，共10页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图所示电路，电源电压为3V，灯L1标有“6V 6W”，灯L2标有“3V 3W”，下列有关说法正确的是（ ）
A．S2断开，S1接b，L1可以正常发光
B．S2断开，S1接a，L2实际功率为3W
C．S2断开，S1接a，L2更亮
D．S2闭合，S1接b，L2更亮
2． “绿水青山就是金山银山”为来来中国的生态文明建设和绿色发展指明了路线，我们要从生活中的小事做起，以下行为符合节能减排要求的是
A．尽量多开启电冰箱门
B．照明时选用新型节能灯
C．电视机长期处于待机状态
D．多使用内燃机为动力的汽车
3．把标有“220V，40W”和“220V，15W”的甲、乙两盏灯串联接在220V电压下，则下面分析正确的是
A．两盏灯的总功率等于55W
B．两盏灯的总功率大于15W小于40W
C．甲灯的实际功率大于乙灯的实际功率
D．乙灯的实际功率大于甲灯的实际功率

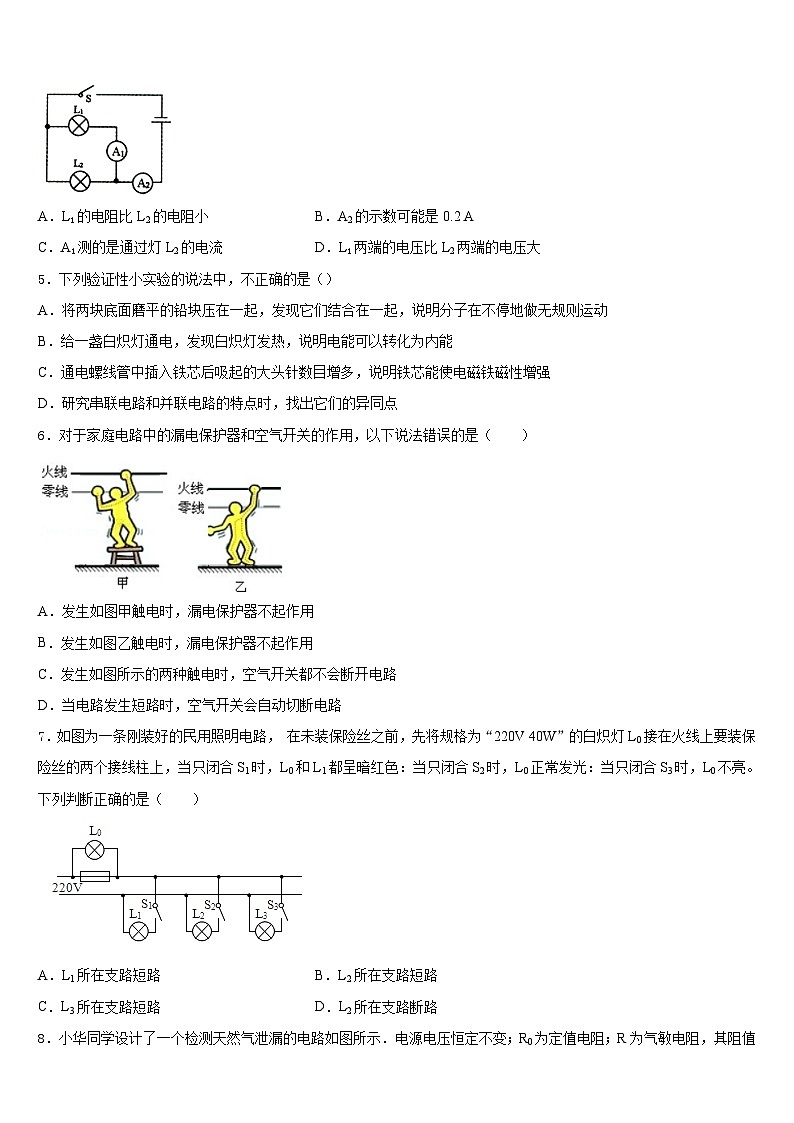

4．如图所示电路，开关S闭合后，灯L1比L2亮，电流表A1示数为0.3 A。下列判断正确的是（ ）
A．L1的电阻比L2的电阻小B．A2的示数可能是0.2 A
C．A1测的是通过灯L2的电流D．L1两端的电压比L2两端的电压大
5．下列验证性小实验的说法中，不正确的是（）
A．将两块底面磨平的铅块压在一起，发现它们结合在一起，说明分子在不停地做无规则运动
B．给一盏白炽灯通电，发现白炽灯发热，说明电能可以转化为内能
C．通电螺线管中插入铁芯后吸起的大头针数目增多，说明铁芯能使电磁铁磁性增强
D．研究串联电路和并联电路的特点时，找出它们的异同点
6．对于家庭电路中的漏电保护器和空气开关的作用，以下说法错误的是（ ）
A．发生如图甲触电时，漏电保护器不起作用
B．发生如图乙触电时，漏电保护器不起作用
C．发生如图所示的两种触电时，空气开关都不会断开电路
D．当电路发生短路时，空气开关会自动切断电路
7．如图为一条刚装好的民用照明电路， 在未装保险丝之前，先将规格为“220V 40W”的白炽灯L0接在火线上要装保险丝的两个接线柱上，当只闭合S1时，L0和L1都呈暗红色：当只闭合S2时，L0正常发光：当只闭合S3时，L0不亮。下列判断正确的是（ ）

A．L1所在支路短路B．L2所在支路短路
C．L3所在支路短路D．L2所在支路断路
8．小华同学设计了一个检测天然气泄漏的电路如图所示．电源电压恒定不变；R0为定值电阻；R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示．下列说法正确的是（ ）
A．天然气浓度增大时，电压表示数变小
B．天然气浓度增大时，电路消耗的总功率变小
C．天然气浓度减小时，电流表示数变大
D．天然气浓度减小时，电压表与电流表示数的比值不变
9．水电站用拦河坝提高上游水位，被提高了水位的水流下来时，冲击水轮机的叶轮，带动发电机发电．在这个过程中，能量的转化顺序正确的是
A．势能、动能、电能B．动能、势能、电能
C．内能、电能、动能D．动能、电能、势能
10．你见过史上最小气的猴子吗如图所示，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，他就停止吵闹．从物理学的角度分析，香蕉的作用相当于电路中的
A．开关B．导线C．电源D．发声器
11．对如图中的电磁实验现象的说法正确的是（ ）
A．甲图中，闭合开关，小磁针的N极向左偏转
B．甲图中，闭合开关，电磁铁的右端为S极
C．乙图中，线圈匝数多的电磁铁，磁性强
D．乙图中，断开开关，两个电磁铁仍有磁性
12．如图所示，从甲地通过两条输电线向乙地用户供电，若甲地电源电压恒为U，输电线的总电阻为r，当乙地用户用电时，下列说法正确的是（ ）
A．用户使用的用电器两端电压为U
B．输电线上消耗的电功率为
C．当用户使用的用电器增多时，用电器两端的电压升高
D．当用户使用的用电器增多时，输电线上因发热而损失的功率增大
二、填空题（每题5分，共4题，20分）
13．如图所示是一种手压式电筒，只要将它的手柄来回按压，使里面的机械装置带动微型发电机发电，它的灯泡随之发光，这种手电筒是利用_____现象制成的，其发电过程将_____能转化成电能．
14．如图所示，请在甲、乙两个“O”内选填符号“A”或“V”，使得两灯组成并联电路．
（______）
15．有一种节日彩灯上串联着20只小灯泡，接在电压为220V的电路上．如果电源插头处的电流是200mA，那么，通过每只小灯泡的电流是_____A，每只小灯泡两端的电压是_____V．
16．小明家中一周前、后电能表示数如图所示，小明家所在地区每度电的电费是0.5元，则本周小明家应付电费____元．1度电可使一盏“220V 20W”的灯正常工作____h；这盏灯正常工作10h，电能表的铝盘转____转．
三、实验题（共12分）
17．（4分）某实验小组的同学用图甲所示器材测量小灯泡电功率，待测小灯泡L的额定电压为3.8V，额定功率小于1W，电源电压恒为6V，滑动变阻器R的规格为“20Ω 1A”，图甲所示是该实验小组没有连接完整的电路。
(1)请你用笔线代替导线，在图甲中把电路连接完整。
（______）
(2)正确连接完电路，闭合开关后，发现无论怎样移动滑片，小灯泡都不亮，电流表无示数，电压表示数明显，仔细检查，连接无误，那么出现该状况的原因应该是_______；
(3)排出故障后，通过正确操作，当灯泡正常发光时，电流表示数如图乙所示，其值为___A，小灯泡的额定功率为______W；
(4)测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，应将滑动变阻器的滑片向_____（选填“左”或“右”）端滑动；
(5)测量小灯泡的电功率____________（选填“需要”或“不需要”）多次测量求平均值，原因是______________；
(6)图丙是该实验小组的同学测量小灯泡电功率的电路图，测量后他们对测量结果进行了误差分析，考虑电表本身对电路的影响，该电路主要是由于所测______（选填“电压”或“电流”）值偏大引起小灯泡电功率偏大的。
18．（4分）现有一个阻值为20Ω的定值电阻R0，一个电压约为15V的电源，一个量程为0~1A 的电流表，一个单刀双掷开关及导线若干；请你利用上述器材设计实验，测出约为10Ω的未知电阻Rx的阻值，要求：
(1)画出实验电路图；
(2)写出主要的实验步骤和需要测量的物理量；
(3)写出待测电阻Rx的数学表达式（用已知量和测量量表示）。
19．（4分）学校实验室购买了一批质量合格标有“3.8V”的小灯泡，小明同学连接了如图甲所示的电路，实验中各元件都完好，电源电压4.5V保持不变；
(1)小明同学连接的电路还有一根导线没有连接，请你用笔划线将电路连接好，要求：当滑动变阻器的滑片向右移动，电压表示数变小；
（________）
(2)小明正确连接完最后一根导线后，闭合开关，发现灯泡闪了一下不亮了，经检查灯泡烧坏了。小明对老师说：小灯泡两端电压还没有达到3.8V怎么就烧坏了呢？请你解释出现这种现象的可能原因：_____；
(3)小明更换同规格的灯泡后，移动滑动变阻器的滑片，控制小灯泡两端电压达到不同值，将相关数据和发光情况记录在表格中。当电压表的示数达到小灯泡的额定电压时，电流表的示数如图乙所示，则小灯泡的额定功率是_____W；
(4)完成上述实验后，小明又将电路中的小灯泡换成发光二极管，其它元件均不更换，同样将发光二极管在不同电压下发光情况和相关数据记录在表格中。小明根据表中数据分别作出小灯泡和二极管的I－U图像如图所示；
对比二者数据和图像，从电阻的角度看：小灯泡电阻随亮度增大而增大，发光二极管的电阻随亮度增大而_____；从功率的角度看：在相同电压下，发光二极管的功率小却比小灯泡更亮一些；发光二极管更亮一些的原因是_____。
四、作图题（共16分）
20．（8分）在图中标出电源的正、负极和螺线管的 N、S 极．
（____）
21．（8分）某同学在做电学实验时，用电源、电压表、电流表、开关各一只，两个阻值相等的电阻和导线若干，设计了一个电路。如图所示，当虚线框内开关由断开到闭合时，电压表示数不变，电流表示数增加一倍，请在虚线框中画出电阻和开关的连接方式。
五、计算题（共22分）
22．（10分）如图所示，甲、乙两个完全相同的圆柱形容器放在水平地面上，它们重2N，底面积为0.01m2，容器高0.5m。现在两个容器中分别倒入一定量的水和酒精，使得两容器中离底部0.3m处A、B两点的压强都为980Pa，求：
(1)A点离开液面的距离hA；
(2)甲容器对水平地面的压力F甲；
(3)为使水和酒精对甲、乙两个容器底压强相等，小华和小芳设计了不同的方法，如下表所示。
请判断，哪位同学设计的方法可行，并求出该方法中的深度h。（ρ酒精=0.8×103千克/米3）
23．（12分）实验中，对于一些阻值很小的电阻，用伏安法直接测较困难，可以采用两个电流表来测量，如图所示，这是一种测量小电阻的方法。
电流表内部有电阻，当通过电流时，也遵循欧姆定律。已知电流表A1的内阻0.1Ω，通过的电流0.2A，电流表A2的内阻为1Ω，通过的电流0.04A。
（1）电流表A2两端的电压为_____。
（2）待测电阻Rx的阻值为_____。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、B
3、D
4、A
5、A
6、B
7、B
8、D
9、A
10、A
11、C
12、D
二、填空题（每题5分，共4题，20分）
13、电磁感应 机械
14、甲为电流表，乙为电压表。
15、0.2 11
16、20； 50； 120
三、实验题（共12分）
17、 灯泡灯丝（灯泡）断路 0.2 0.76 右 不需要 灯在不同电压下的功率不同 电流
18、 (1)(2)详见解析；(3)
19、 开灯瞬间灯丝温度低电阻小 1.064 减小 发光二极管电能转化为光能的效率高（发光二极管发光效率高）
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1) 0.1m；(2) 41.2N；(3)小芳，0.03m。
23、0.04V 0.1Ω
电压/V
2.6
2.9
3.2
3.5
3.8
小灯泡电流/A
0.23
0.24
0.25
0.27
亮度
微弱
弱
暗
较亮
亮
电压/V
2.6
2.9
3.2
3.5
3.8
二极管电流/A
0.01
0.03
0.05
0.06
0.09
亮度
弱
暗
较亮
亮
很亮
设计的方案
小华
分别在甲、乙两个容器中倒入相同深度的水和酒精。
小芳
分别在甲容器中抽取、乙容器中倒入相同深度的水和酒精。
