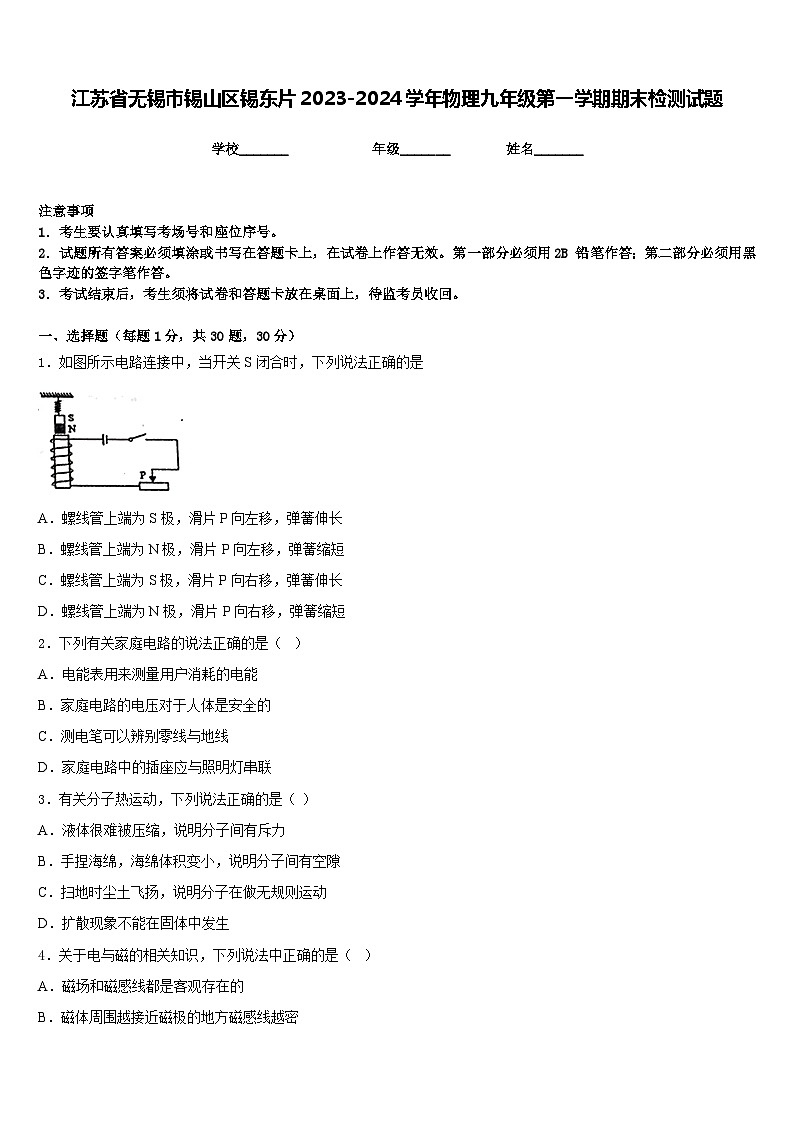

江苏省无锡市锡山区锡东片2023-2024学年物理九年级第一学期期末检测试题含答案

这是一份江苏省无锡市锡山区锡东片2023-2024学年物理九年级第一学期期末检测试题含答案，共9页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．如图所示电路连接中，当开关S闭合时，下列说法正确的是
A．螺线管上端为S极，滑片P向左移，弹簧伸长
B．螺线管上端为N极，滑片P向左移，弹簧缩短
C．螺线管上端为S极，滑片P向右移，弹簧伸长
D．螺线管上端为N极，滑片P向右移，弹簧缩短
2．下列有关家庭电路的说法正确的是（ ）
A．电能表用来测量用户消耗的电能
B．家庭电路的电压对于人体是安全的
C．测电笔可以辨别零线与地线
D．家庭电路中的插座应与照明灯串联
3．有关分子热运动，下列说法正确的是（ ）
A．液体很难被压缩，说明分子间有斥力
B．手捏海绵，海绵体积变小，说明分子间有空隙
C．扫地时尘土飞扬，说明分子在做无规则运动
D．扩散现象不能在固体中发生
4．关于电与磁的相关知识，下列说法中正确的是（ ）
A．磁场和磁感线都是客观存在的
B．磁体周围越接近磁极的地方磁感线越密
C．电动机是利用电磁感应现象制成的
D．感应电流的方向与磁场方向无关

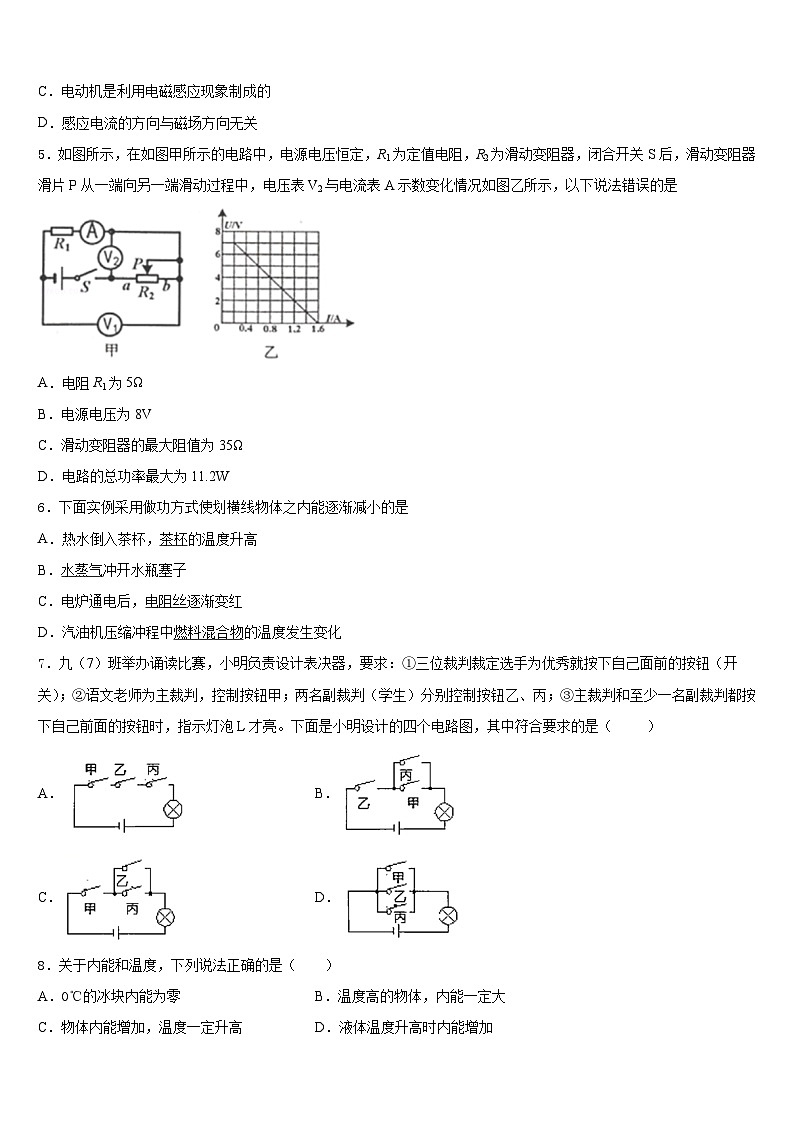

5．如图所示，在如图甲所示的电路中，电源电压恒定，R1为定值电阻，R2为滑动变阻器，闭合开关S后，滑动变阻器滑片P从一端向另一端滑动过程中，电压表V2与电流表A示数变化情况如图乙所示，以下说法错误的是
A．电阻R1为5Ω
B．电源电压为8V
C．滑动变阻器的最大阻值为35Ω
D．电路的总功率最大为11.2W
6．下面实例采用做功方式使划横线物体之内能逐渐减小的是
A．热水倒入茶杯，茶杯的温度升高
B．水蒸气冲开水瓶塞子
C．电炉通电后，电阻丝逐渐变红
D．汽油机压缩冲程中燃料混合物的温度发生变化
7．九（7）班举办诵读比赛，小明负责设计表决器，要求：①三位裁判裁定选手为优秀就按下自己面前的按钮（开关）；②语文老师为主裁判，控制按钮甲；两名副裁判（学生）分别控制按钮乙、丙；③主裁判和至少一名副裁判都按下自己前面的按钮时，指示灯泡L才亮。下面是小明设计的四个电路图，其中符合要求的是（ ）
A．B．
C．D．
8．关于内能和温度，下列说法正确的是（ ）
A．0℃的冰块内能为零B．温度高的物体，内能一定大
C．物体内能增加，温度一定升高D．液体温度升高时内能增加

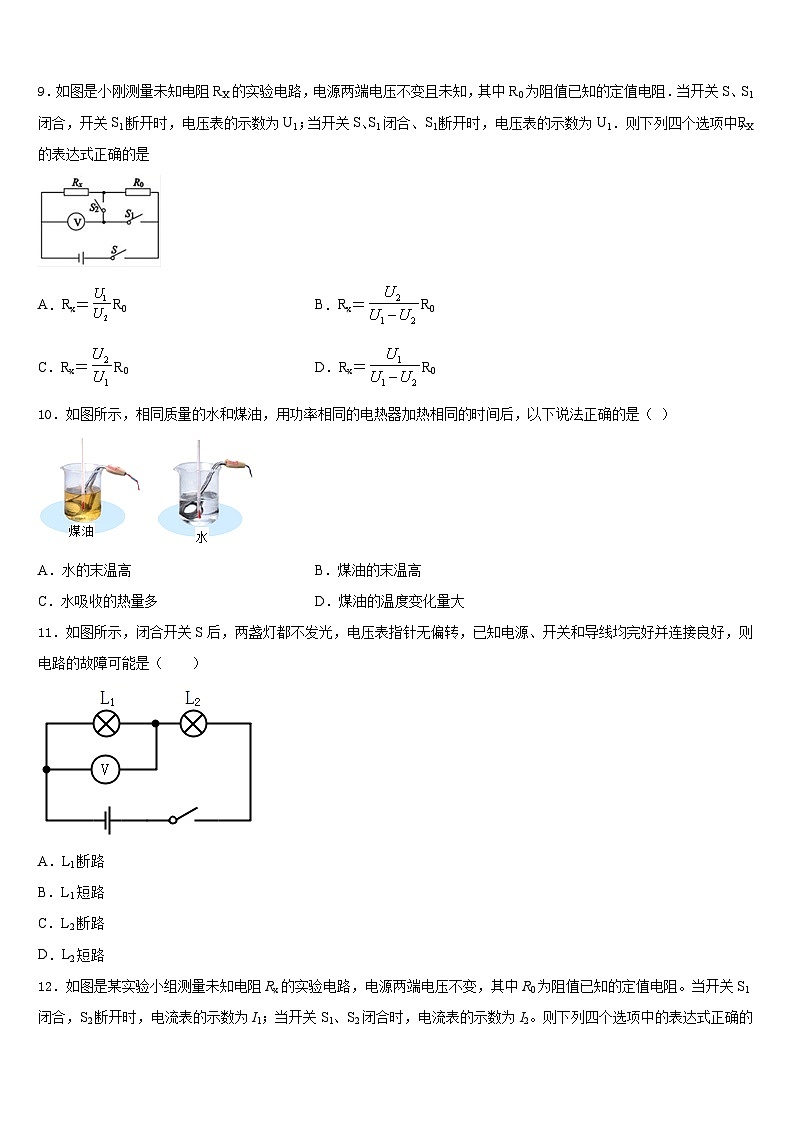

9．如图是小刚测量未知电阻RX的实验电路，电源两端电压不变且未知，其中R0为阻值已知的定值电阻．当开关S、S1闭合，开关S1断开时，电压表的示数为U1；当开关S、S1闭合、S1断开时，电压表的示数为U1．则下列四个选项中，RX的表达式正确的是
A．Rx＝R0B．Rx＝R0
C．Rx＝R0D．Rx＝R0
10．如图所示，相同质量的水和煤油，用功率相同的电热器加热相同的时间后，以下说法正确的是（ ）
A．水的末温高B．煤油的末温高
C．水吸收的热量多D．煤油的温度变化量大
11．如图所示，闭合开关S后，两盏灯都不发光，电压表指针无偏转，已知电源、开关和导线均完好并连接良好，则电路的故障可能是（ ）
A．L1断路
B．L1短路
C．L2断路
D．L2短路
12．如图是某实验小组测量未知电阻Rx的实验电路，电源两端电压不变，其中R0为阻值已知的定值电阻。当开关S1闭合，S2断开时，电流表的示数为I1；当开关S1、S2闭合时，电流表的示数为I2。则下列四个选项中的表达式正确的是（ ）
A．B．
C．D．
二、填空题（每题5分，共4题，20分）
13．如图所示是某车间自动除尘装置的简化电路图。空气中尘埃量较多时，光源发出来的光被挡板挡住了。当空气中尘埃量达到一定值时，由于尘板的反射，部分光越过挡板射到光敏电阻上，光敏电阻的阻值__________（填“增大”“不变”或“减小”），电路中的电流变大，电磁铁的磁性__________（填“增强”“不变”或“减弱”），在衔铁的作用下，开启自动除尘模式。若图中a、b一个是除尘器，一个是指示灯，则_______是除尘器。
14．当电阻R1两端电压为3V时通过的电流为0.2A，则R1的电阻为_______Ω，当它与R2=5Ω并联工作时，电功率之比P1：P2=_______，电流之比I1：I2=_______．
15．如图所示，闭合开关S，电灯L1与L2的连接方式是______联；断开开关S，会发生的现象是______。
16．如图是哈市安装的一种“按钮式红绿灯”。当路上车辆不多时，行人可以通过触摸按钮，使正对车辆的红灯亮起，行人安全通过， 按钮相当于电路中的_____。若红灯、绿灯的功率都是 50W，一天工 作 12 小时，则一天消耗电能_____kW·h。
三、实验题（共12分）
17．（4分）用如图所示的电路探究并联电路中的电流关系．
（1）闭合开关，发现L1亮，而L2不亮．小易认为L2不亮的原因是L2短路，你认为他的判断是______（填“正确”或“错误”）的．
（2）小易将电路中右侧的a导线与电流表“0.6”接线柱相连的那一端改接到“-”接线柱上，其它都不动．这样连接的目的是测_________的电流（填“干路”或“L2”），请评价其可行性并说明理由：________．
（3）小易将实验数据记录在下表中．分析表中数据，可得出的结论是：______________．
18．（4分）为了探究“影响电磁铁磁性强弱的因素”，小明设计了图所示的实验。
（1）实验中，用吸引铁钉的数量来反映磁性的强弱，这种科学研究方法叫_____（选填“控制变量”“转换”或“等效替代”）法。
（2）实验结论：当通过电磁铁的电流相同时，电磁铁的_____越多，磁性越强。
（3）图中乙钉的尖端是_____（选填“N”或“S”）极。
19．（4分）小芳和小丽进行“探究串联电路的电压规律”的实验电路如图甲：
（1）如图甲的电路检查连接无误后，闭合开关，电压表的示数如图乙，为_____V；
（2）在测L2两端的电压时，小芳为了节省实验时间，想让电压表所接的B接点不动，只断开A接点并改接到C接点上测出BC间的电压，小丽认为这种做法是_____（填“正确”或“错误”）；其原因是_____；
（3）方法改进后，分别测出BC、AC间的电压记录在的表格中，她们分析实验数据得出结论：串联电路中电源两端电压_____各用电器两端的电压之和（选填“等于”“不等于”），请你指出小芳和小丽完成实验的不足之处_____．
四、作图题（共16分）
20．（8分）请在图中用笔画线代替导线将电灯、开关和插座正确接入家庭电路。
（______）
21．（8分）用笔画线表示导线，将如图中的电灯、开关和插座接入家庭电路中。
（_______）
五、计算题（共22分）
22．（10分）某品牌太阳能热水器的容积为100L，其装满水后在太阳的照射下水温从20℃的升高到40℃，不计热量的散失．
(1)求热水器中的水吸收的热量．［水的比热容c=4.2×103J/(kg.℃) ］
(2)要完全燃烧多少体积的煤气可以产生相同的热量?（煤气的热值q=4.0×107J/m3）
23．（12分）如图甲是某电子秤的原理示意图，R1为定值电阻，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系如图乙所示。己知电源电压为6V保持不变。
（1）当托盘为空时，R2电阻_______Ω。（填空即可）
（2）若托盘为空时，电流表示数为I1=0.01A，求定值电阻R1的阻值_____。
（3）若放入某物体后，R1的电功率为0.04W，求该物体的质量大小_____。
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、A
3、A
4、B
5、D
6、B
7、C
8、D
9、B
10、D
11、C
12、B
二、填空题（每题5分，共4题，20分）
13、减小 增强 b
14、15 1：3 1：3
15、并 L1不亮，L2亮
16、开关 0.6
三、实验题（共12分）
17、错误 L2 电流表的正负接线柱接反了 并联电路中干路电流等于各支路电流的和
18、转换 线圈匝数 N
19、2.8 错误 改接后电压表的正负接线柱接反 等于 只进行了一次实验
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）8.4×106J （2）0.21 m3
23、500 100Ω 400g
电流表的测量对象
电流表的示数I/A
L1所在的支路
0.30
L2所在的支路
0.20
干路
0.50
UAB/V
UBC/V
UAC/V
1.4
4.2
