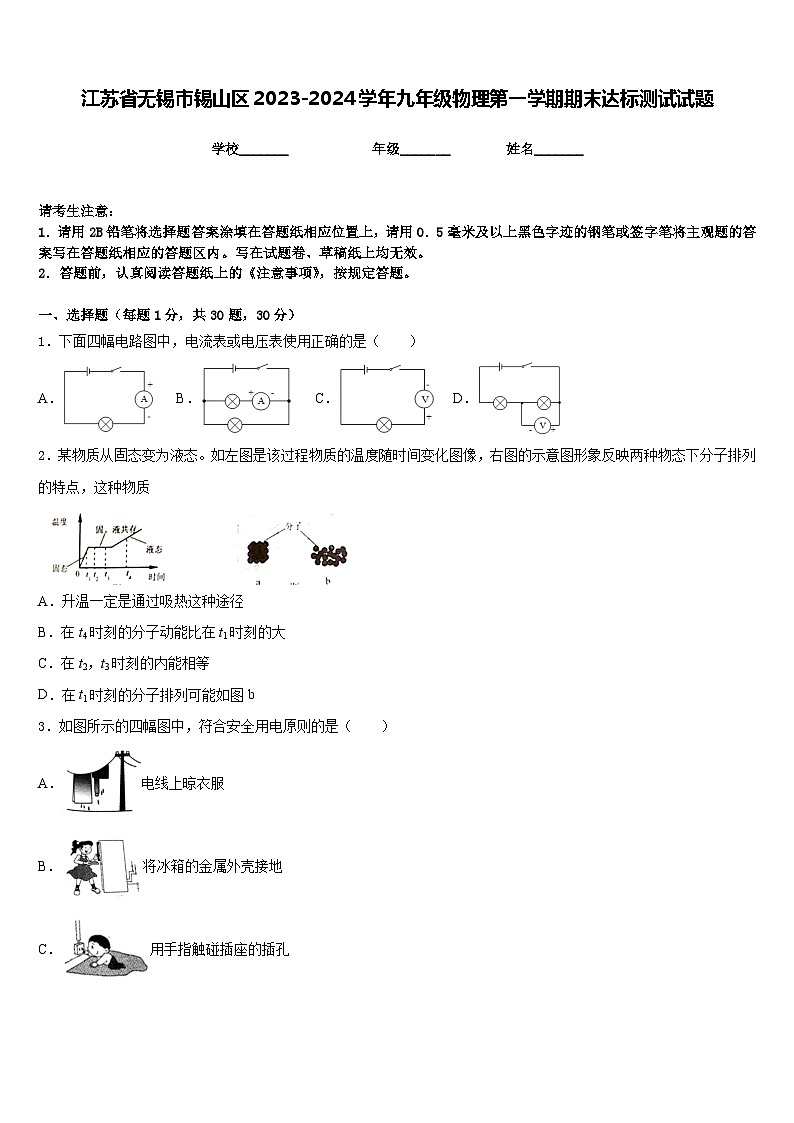

江苏省无锡市锡山区2023-2024学年九年级物理第一学期期末达标测试试题含答案

这是一份江苏省无锡市锡山区2023-2024学年九年级物理第一学期期末达标测试试题含答案，共9页。试卷主要包含了以下说法中与生活实际符合的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．下面四幅电路图中，电流表或电压表使用正确的是（ ）
A．B．C．D．
2．某物质从固态变为液态。如左图是该过程物质的温度随时间变化图像，右图的示意图形象反映两种物态下分子排列的特点，这种物质
A．升温一定是通过吸热这种途径
B．在t4时刻的分子动能比在t1时刻的大
C．在t2，t3时刻的内能相等
D．在t1时刻的分子排列可能如图b
3．如图所示的四幅图中，符合安全用电原则的是（ ）
A．电线上晾衣服
B．将冰箱的金属外壳接地
C．用手指触碰插座的插孔

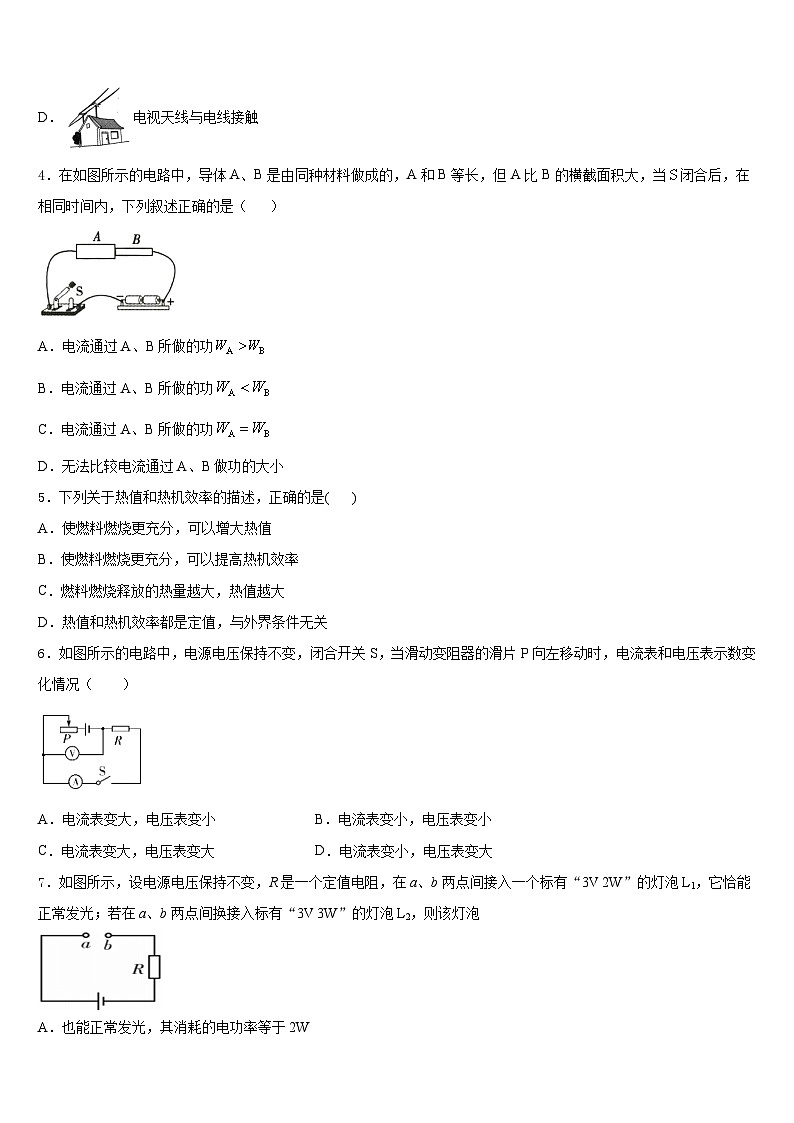

D．电视天线与电线接触
4．在如图所示的电路中，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，当闭合后，在相同时间内，下列叙述正确的是（ ）
A．电流通过A、B所做的功
B．电流通过A、B所做的功
C．电流通过A、B所做的功
D．无法比较电流通过A、B做功的大小
5．下列关于热值和热机效率的描述，正确的是( )
A．使燃料燃烧更充分，可以增大热值
B．使燃料燃烧更充分，可以提高热机效率
C．燃料燃烧释放的热量越大，热值越大
D．热值和热机效率都是定值，与外界条件无关
6．如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，电流表和电压表示数变化情况（ ）
A．电流表变大，电压表变小B．电流表变小，电压表变小
C．电流表变大，电压表变大D．电流表变小，电压表变大
7．如图所示，设电源电压保持不变，R是一个定值电阻，在a、b两点间接入一个标有“3V 2W”的灯泡L1，它恰能正常发光；若在a、b两点间换接入标有“3V 3W”的灯泡L2，则该灯泡
A．也能正常发光，其消耗的电功率等于2W

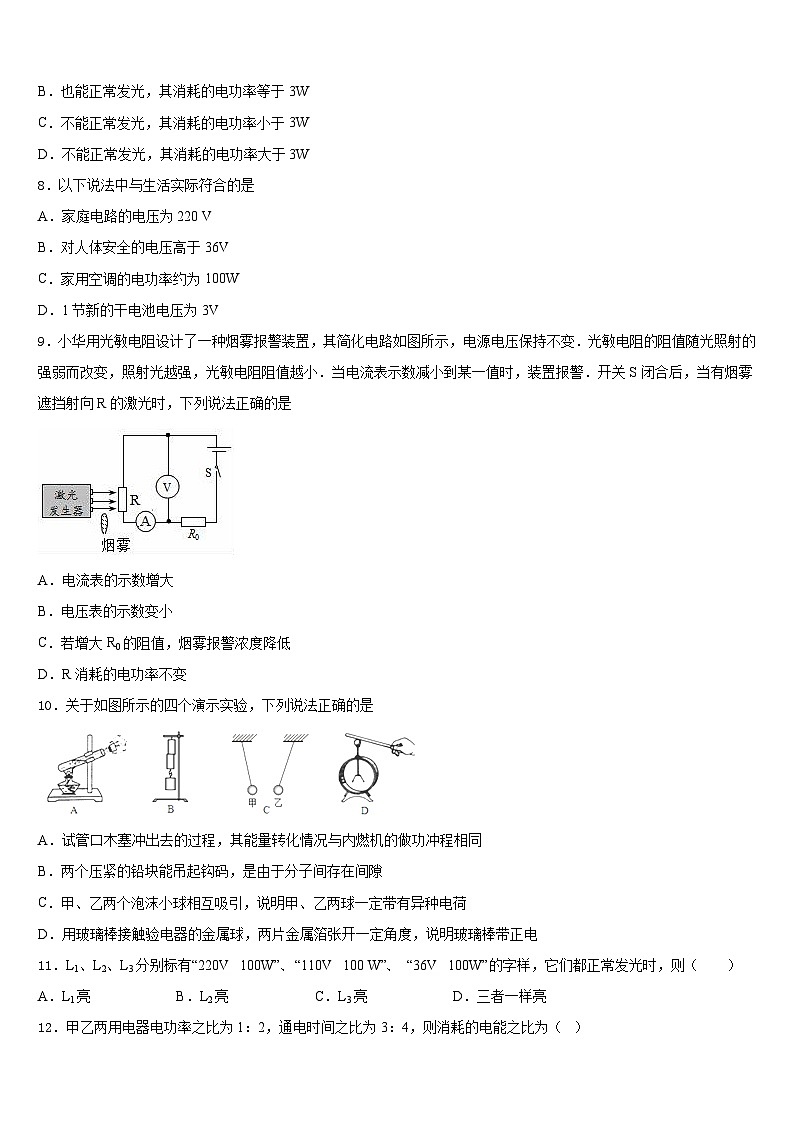

B．也能正常发光，其消耗的电功率等于3W
C．不能正常发光，其消耗的电功率小于3W
D．不能正常发光，其消耗的电功率大于3W
8．以下说法中与生活实际符合的是
A．家庭电路的电压为220 V
B．对人体安全的电压高于36V
C．家用空调的电功率约为100W
D．1节新的干电池电压为3V
9．小华用光敏电阻设计了一种烟雾报警装置，其简化电路如图所示，电源电压保持不变．光敏电阻的阻值随光照射的强弱而改变，照射光越强，光敏电阻阻值越小．当电流表示数减小到某一值时，装置报警．开关S闭合后，当有烟雾遮挡射向R的激光时，下列说法正确的是
A．电流表的示数增大
B．电压表的示数变小
C．若增大R0的阻值，烟雾报警浓度降低
D．R消耗的电功率不变
10．关于如图所示的四个演示实验，下列说法正确的是
A．试管口木塞冲出去的过程，其能量转化情况与内燃机的做功冲程相同
B．两个压紧的铅块能吊起钩码，是由于分子间存在间隙
C．甲、乙两个泡沫小球相互吸引，说明甲、乙两球一定带有异种电荷
D．用玻璃棒接触验电器的金属球，两片金属箔张开一定角度，说明玻璃棒带正电
11．L1、L2、L3分别标有“220V 100W”、“110V 100 W”、 “36V 100W”的字样，它们都正常发光时，则（ ）
A．L1亮B．L2亮C．L3亮D．三者一样亮
12．甲乙两用电器电功率之比为1：2，通电时间之比为3：4，则消耗的电能之比为（ ）
A．8：3B．3：8C．3：2D．2：3
二、填空题（每题5分，共4题，20分）
13．2020年元且过后大地普降瑞雪，为响应政府号召保证学生温暖过冬，某中学在全县率先给学生教室、寝室开通了暖气，室温变暖是通过 ____ 的方式改变了它的内能，暖气是利用水的 ____大的特点来供热。
14．为了减小导线的电阻，增大用电的安全性，并考虑价格因素。电热水器等大功率用电器的电源线要___ （选填“粗而短”或“细而长”），并且最好选用___（选填“铜线”、“铝线”或“银线”）作材料。
15．如图是电饭锅工作原理的简化电路图，电饭锅有两挡，分别是高温烧煮和低温焖饭，S1为挡位自动控制开关。和R为电热丝，的阻值为1210Ω，该电饭锅铭牌技术参数如表所示（低温焖饭挡额定功率模糊不清），则：电饭锅高温烧煮0.5h消耗的电能为_____J，电饭锅低温焖饭时的额定功率为_____W，电阻丝R的阻值为_____Ω。
16．为缓解持续高温天热带来的干旱，2019年8月9日至8月11日，无为县相关部门抓住时机在昆山进行人工增雨作业，火箭在加速上升的过程中，火箭的动能________，机械能______ （选填“减小”、“不变”或“增大”）。
三、实验题（共12分）
17．（4分）在“测量小灯泡电功率”的实验中，小灯泡的额定电压为2.5伏，电阻大约为10欧，有两个规格分别为“10Ω 1A”、“50Ω 2A”的滑动变阻器，电源电压为6V。
（1）本实验中应选择规格为_____的滑动变阻器；如图甲所示，已有部分电路连好，请用笔画线代替导线将电路连接完整；
（__________）
（2）闭合开关后，无论怎样移动滑动变阻器的滑片，灯泡一直不亮，电压表无示数，电流表有示数，若电路中仅有一处故障，这个故障可能是：_____。
（3）排除故障后，移动滑片，获得多组对应的电压、电流值，绘出如图乙的I﹣U图象，则小电灯的额定功率为_____W，I﹣U图象不为直线的原因是_____。
（4）完成实验后，该组同学又找来了几个不同阻值的电阻代替小灯泡维续“探究电压不变时，电流与电阻的关系”，得到的实验数据如下表，该组同学做完第2次实验后，用15Ω的电阻替换10Ω的电阻，请写出接下来他所进行的操作_____。
18．（4分）物理兴趣小组的同学们为了研究“水沸腾时温度变化规律”，设计实验并组装了如图甲所示的装置进行实验。
（1）进行该实验除了图甲中所示的器材，还需要一个重要的测量工具_____；
（2）小明点燃酒精灯对水加热。在水加热至沸腾的过程中，发现如图乙所示三种现象，三种现象发生的时间顺序是_____；
（3）加热过程中，同学们每隔1min在表格中记录一次加热时间和温度。其中小明组和小军组的实验数据如下表所示：
小军发现小明组有一个实验数据有明显错误，这个错误的数据是_____℃；
小明认为自己在实验过程中实事求是、尊重客观事实，不会有错误。于是小军说出了他的判断依据是_____；
（4）小军组认为用图象来分析实验数据更有利于总结和发现规律，于是在坐标纸上描出各点并绘制图象如图丙所示。分析图象可以得出结论：水在沸腾时，_____；
（5）小明又对比了两个小组的实验数据，发现他们把水加热至沸腾的时间不同。于是对实验过程进行评估与反思：实验过程中他们使用了相同的装置，用火焰大小基本相同的酒精灯对水加热至沸腾，火焰基本上不影响实验结果。于是，他找出了加热至沸腾所用时间不相同的真正原因是_____。
19．（4分）科学探究中能够准确表达自己的观点，表述探究的问题，过程和结果都很重要，以下是小华和小红对通电螺线管的外部磁场进行探究后的展示与汇报：
①我们想知道通电螺线管的外部是否存在磁场？
②因此设计了如图甲所示的实验；
③闭合开关，发现小磁针发生了偏转；断开开关，小磁针又回到原位；
④此现象说明通电螺线管的周围存在磁场；
⑤我们在通电螺线管周围的有机玻璃上撒铁屑并轻敲；
⑥那么通电螺线管外部磁场的分布情况如何？
⑦铁屑的分布情况如图乙所示
⑧由此可知通电螺线管的外部磁场与条形磁体的磁场相似．
根据上述提示与汇报，请你回答以下问题：（填写上面对应的序号）
（1）属于提出问题的有__________________； （2）属于进行操作的有__________________；
（3）属于进行观察的有__________________； （4）属于得出结论的有_________________；
四、作图题（共16分）
20．（8分）假期里，小明参观养羊场，他为羊场设计了一个羊跑出羊圈提醒电路。用一根导线围绕羊圈，夜晚闭合电路，灯亮铃不响。当羊跑出羊圈时撞断导线，灯亮铃响，从而提醒养羊人。请在虚线框里画出小明设计的电路图。
（______）
21．（8分）如图，O为轻质杠杆的支点，A点挂一重物，杠杆在图示位置平衡，作出阻力臂L2和最小动力F1的示意图．
（_____）
五、计算题（共22分）
22．（10分）如图所示，L为标有为“2.5V 0.625W”的小灯泡，滑动变阻器R2的最大电阻为15Ω，电源电压保持恒定．闭合开关S1、S2，且R2阻值为0时，灯泡L正常发光，电流表读数I=0.75A．求：
（1）电源电压U；
（2）电阻R1的阻值；
（3）电路接通时的最小功率．
23．（12分）在如图甲所示的电路中，电源电压恒定，定值电阻R1的阻值为16Ω，滑动变阻器的最大阻值是40Ω，小灯泡的额定电压为6V，通过小灯泡的电流与其两端电压的关系如图乙所示．当开关S2闭合，S1、S3断开时，滑动变阻器接入电路中的阻值为4Ω，小灯泡恰好正常发光．求：
（1）小灯泡的额定功率；
（2）电源电压；
（3）当开关S1、S2、S3都闭合时，移动滑动变阻器的滑片P，当电路消耗的总功率为6W时，求滑动变阻器接入电路中的电阻值．
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、B
3、B
4、B
5、B
6、B
7、C
8、A
9、C
10、A
11、D
12、B
二、填空题（每题5分，共4题，20分）
13、热传递 比热容
14、粗而短 铜线
15、1.512×106 40 60.5
16、增大 增大
三、实验题（共12分）
17、 “50Ω 2A” 灯泡短路 0.5 灯丝的电阻随温度的升高而增大 将滑动变阻器的滑片P向B端移动，使电压表的示数为3V，完成第三次实验
18、秒表 BAC 65 根据Q吸=cm△t，相同的时间升高相同的温度 吸收热量，温度保持不变 小明所用的水质量大
19、1、6 2、5 3、7 4、8
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）2.5V（2）5Ω（3）0.25W
23、（1）3W；（2）8V；（3）32Ω
某品牌电饭锅
额定电压
220W
额定
功率
高温烧煮
840W
低温焖饭
电源频率
50Hz
次数
1
2
3
4
电阻/Ω
5
10
15
20
电流/A
0.6
0.3
0.2
0.15
时间/min
0
1
2
3
4
5
6
7
8
9
10
小明组
水的温度/℃
20
30
40
50
65
70
80
90
98
98
98
小军组
水的温度/℃
20
35
50
65
80
95
99
99
99
99
99
